工业机器人袋装物料夹持抓取机构

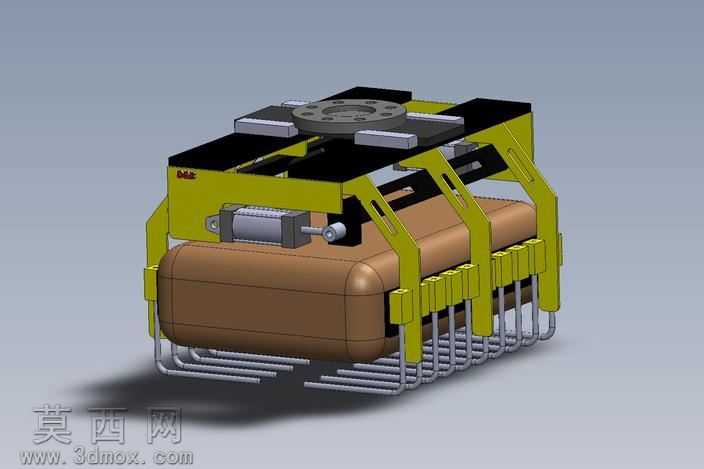

该三维模型为适配工业机器人使用的袋装物料夹持器，采用SolidWorks完成全参数化建模，整体结构经过严谨的装配干涉校验，各运动部件的活动行程均经过模拟验证，可直接用于后续的工程出图、运动仿真以及实物样机试制参考。模型整体采用对称式布局设计，顶部设置标准法兰连接盘，可直接与主流工业机器人的末端执行器安装接口匹配，无需额外设计转接结构，大幅降低集成适配的工作量。夹持器的主体框架采用高强度合金钢结构设计，表面做了轻量化的开槽处理，在保证整体结构刚性、满足大重量袋装物料夹持承重需求的同时，有效降低了末端执行器的整体自重，减少机器人运行时的负载损耗。驱动部分采用气动气缸作为动力源，气缸安装位设置了可调节的固定结构，可根据不同规格袋装物料的夹持需求调整驱动行程，适配不同尺寸、不同重量的袋装货品夹持作业。两侧的夹持臂采用多组平行排布的弯型金属托爪结构，托爪表面做了圆弧过渡处理，避免夹持过程中戳破袋装物料的外包装，同时多爪均匀排布的设计可以将夹持力均匀分散到袋体表面，防止局部受力过大导致包装袋破损、物料漏出的问题。夹持臂与主体框架之间采用铰接式连接结构，配合气缸的直线驱动实现夹持臂的开合动作，运动过程平稳无卡顿，开合角度范围可覆盖常规袋装水泥、袋装粮食、袋装化工原料等常见袋装货品的尺寸区间。模型渲染阶段针对不同部件赋予了差异化的材质属性，主体框架部分赋予哑光黄的工业涂装金属材质，顶部安装板赋予黑色磨砂工程塑料材质，托爪部分赋予亮面不锈钢金属材质，被夹持的袋装物料赋予编织袋与牛皮纸复合的粗糙哑光材质，气缸部分赋予银灰色金属与黑色密封件的组合材质，整体渲染效果真实还原工业现场的实际设备外观，清晰展现各部件的结构形态与装配关系。设计过程中充分考虑了袋装物料质地偏软、易变形破损的特性，摒弃了传统刚性夹爪的硬接触设计，采用环抱式托举加侧面夹持的组合受力方式，通过底部托爪承接袋装物料的大部分重量，侧面夹持臂起到固定袋体防止滑落的作用，相比普通夹爪大幅提升了袋装物料抓取的稳定性与可靠性，可广泛应用于建材、粮食、化工等行业的袋装物料自动化搬运、码垛作业场景。
