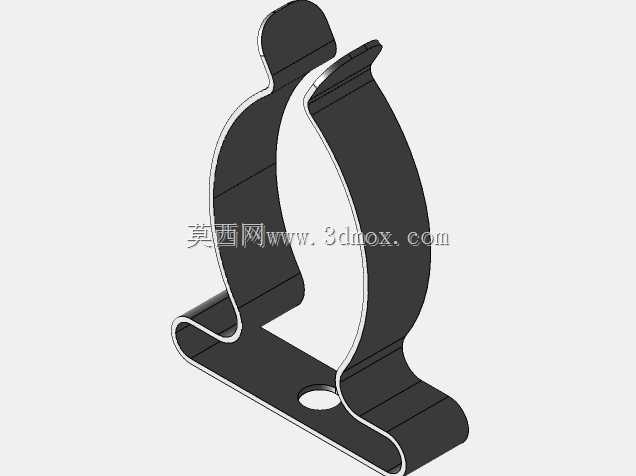

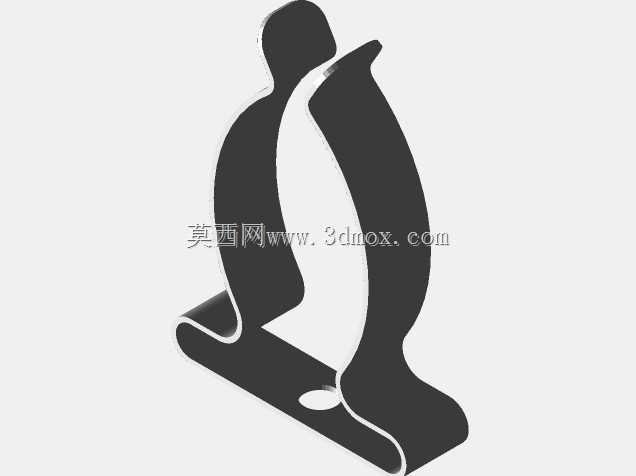

弹性夹持式管道刀具固定卡扣结构

在车间工装布线、小型工具收纳、气动管路排布的日常作业场景里，这类弹性夹持固定件的使用频率极高，它不需要额外的配套紧固件，依靠自身钣金折弯形成的弹性形变就能完成夹持固定，能大幅减少现场安装的工序耗时。从结构设计逻辑来看，整体采用单片钣金冲压折弯成型，没有额外的拼接、焊接工序，零件一致性好，批量生产的成本控制优势明显。夹持段的弧形轮廓做了渐变曲率处理，不是单一的圆弧结构，靠近开口位置的曲率略小，方便管道或者圆柱形刀具柄部推入，靠近安装底座的位置曲率贴合被夹持件的公称直径，推入后依靠钣金的回弹力形成周向的抱紧力，不会因为设备运行的轻微振动出现松脱。底部的安装平面预留了单个安装孔，既可以用自攻螺丝直接拧入设备壁板、木质工装板的预制孔位，也能配合螺栓螺母固定在金属机架的型材表面，拧入安装时要求壁板的最小预留安装直径为1英寸，避免孔位过小导致安装时底座变形，影响夹持段的形位精度。它的有效夹持直径范围覆盖15到40mm，除了固定圆柱柄的小型刀具，比如钻头、铰刀、打磨头这类机加工辅助工具，也能用来夹持同直径范围的气动软管、电缆线束，在设备维护工位、钳工台工具挂板、自动化设备的走线排布场景里都能适配。开口位置做了向外翻的小折边，一是避免推入被夹持件时锋利的板边割伤管线外层或者刀具的防锈涂层，二是翻边形成的小凸缘能在夹持件受外力向外拉扯时形成限位，防止固定件从开口处意外脱出。侧面的轮廓做了高低差设计，较高的一侧夹持臂长度更长，能在被夹持件直径接近上限时提供足够的抱紧行程，较短的一侧配合顶部的小弯钩结构，既可以作为临时挂点挂放小型零件，也能在夹持直径偏小的物件时，和长侧臂形成错位的抱紧力，避免小直径物件在夹口内晃动。整个零件的折弯圆角都做了统一处理，没有应力集中的锐角位置，反复开合夹持的疲劳寿命更长，长期使用也不会出现折弯处开裂的问题。安装时需要注意底座平面和安装面完全贴合，不能出现悬空翘起的情况，否则会导致两侧夹持臂的对称度偏差，降低夹持的稳定性，甚至出现单侧臂贴紧被夹持件、另一侧完全悬空的失效情况。
