激光加工设备X轴皮带张紧支撑座

这款张紧支撑座主要应用于中小功率激光切割、激光雕刻设备的X轴传动链路中，作为同步带传动系统的张力调节核心部件，承担着维持皮带张紧度、抵消传动回程间隙、保障轴系运动精度的关键作用。在激光加工设备的实际运行场景里，X轴负责带动激光头完成横向进给运动，传动皮带长期处于高速往复运动状态，会随着运行时长增加出现蠕变伸长，一旦张紧力不足，就会出现传动打滑、走位偏差、加工轮廓失真等问题，直接影响工件的加工精度，这款张紧座就是为解决这类传动损耗问题设计的。

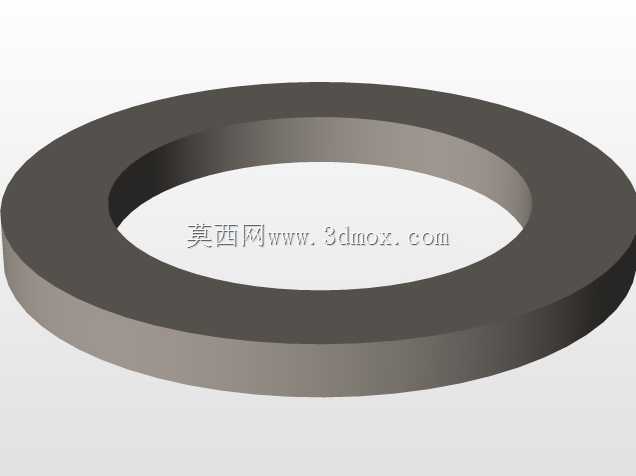

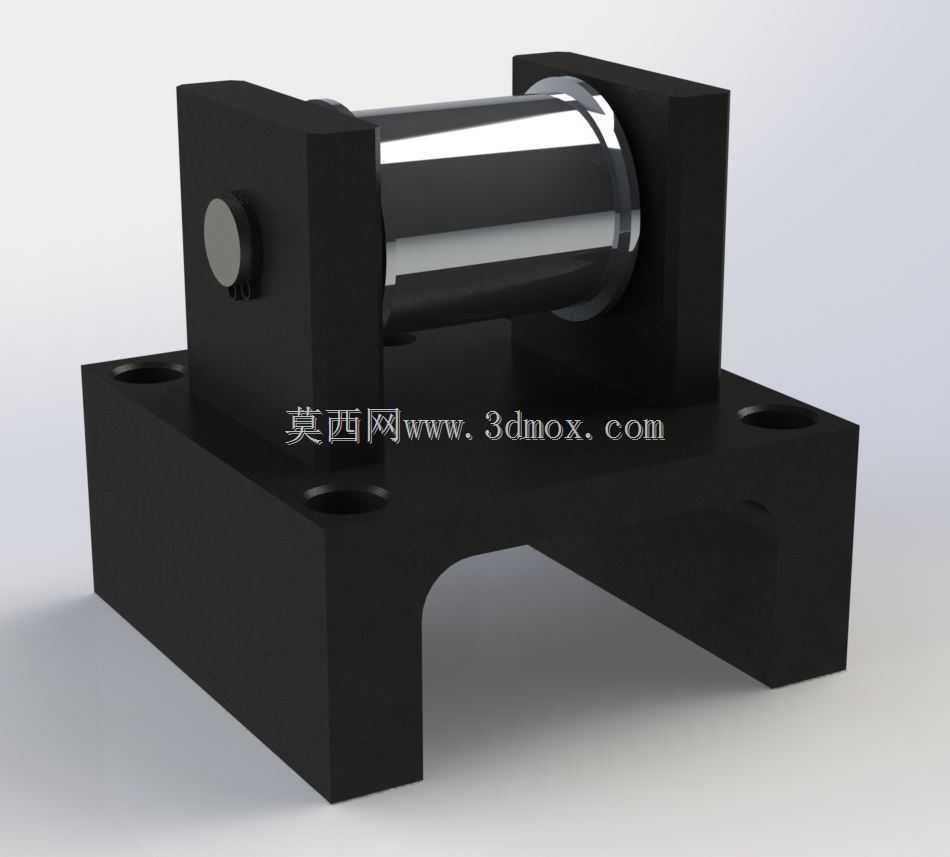

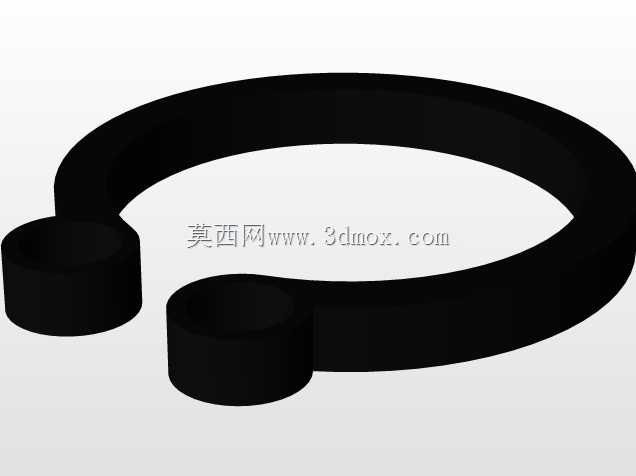

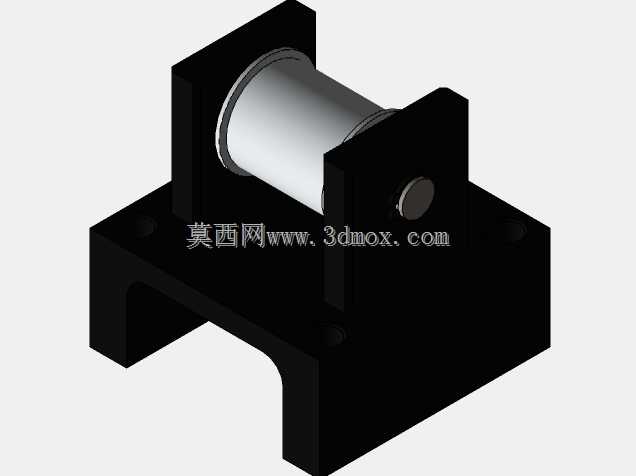

从结构设计来看，整体采用分体式组合结构，底部为带安装沉孔的凹型安装基座，基座两侧设置对称的立式支撑耳座，中间穿装镀铬光轴作为张紧轮的转动支撑轴，轴端通过紧定螺钉实现轴向锁止，防止光轴在设备运行过程中出现轴向窜动。支撑耳座与基座为一体化加工结构，保证了两侧支撑的同轴度，避免张紧轮转动时出现偏摆卡滞。中间的张紧轮采用金属辊面设计，表面做高光镀铬处理，粗糙度控制在合理区间，既可以降低与皮带接触的摩擦损耗，也能避免辊面毛刺刮伤皮带齿面，延长同步带的使用寿命。

安装边界方面，基座底部设置四个对称分布的安装沉孔，可适配M6规格的内六角安装螺栓，安装时可根据皮带实际张紧需求，沿张紧调节方向微调基座的固定位置，待张紧力调整到工艺要求区间后再锁紧固定螺栓。整体结构的外形轮廓方正，没有多余的外凸结构，安装后不会与X轴的拖链、限位开关、导轨防尘罩等周边部件产生运动干涉，适配市面上多数采用同步带传动的台式激光加工设备X轴布局。

设计思路上充分考虑了现场维护的便捷性，当张紧轮轴承出现磨损需要更换时，只需松开轴端的紧定螺钉，抽出支撑光轴即可完成辊轮组件的更换，不需要整体拆卸基座，大幅降低了设备日常维护的拆装工作量。同时基座底部的凹型避让结构，既减轻了零件自身重量，也为下方的走线槽、传感器安装预留了足够空间，让轴系的整体布局更加紧凑。在实际选型使用时，需要结合所用同步带的宽度匹配对应辊面长度的张紧轮，保证皮带与辊面的接触宽度充足，避免皮带出现偏磨、掉齿等异常损耗，同时要保证张紧力调节在合理范围，既不能过松导致传动打滑，也不能过张增加轴系负载、加剧轴承磨损。
