渐开线直齿圆柱齿轮参数化三维设计

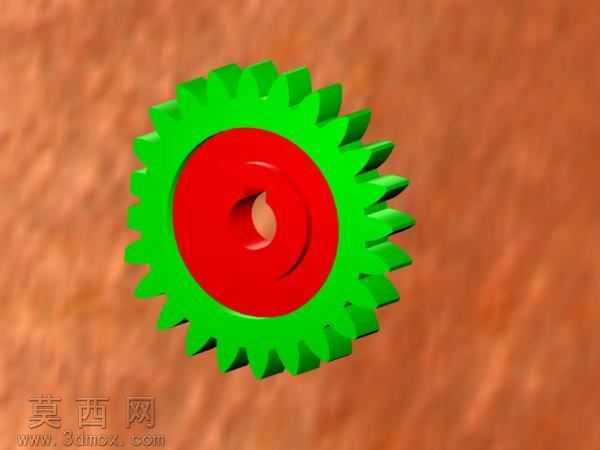

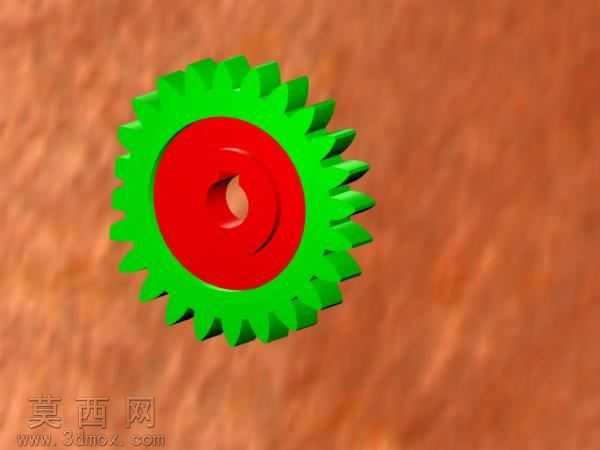

本作品为直齿圆柱齿轮的三维参数化设计成果，建模过程依托三维设计软件完成，整体遵循机械设计标准中直齿圆柱齿轮的齿廓成型原理，采用渐开线齿廓的参数化绘制逻辑，将模数、齿数、压力角、齿顶高系数、顶隙系数等核心设计参数设置为可变量，通过参数关联驱动实现齿形、轮毂、键槽等结构的同步更新，无需重复绘制草图即可快速生成不同参数规格的同类型齿轮模型。建模阶段首先完成齿轮基准平面、基准轴的搭建，通过渐开线方程生成精准的齿廓曲线，利用阵列命令完成全部轮齿的均匀排布，保证齿距偏差、齿形公差符合通用机械传动的设计要求；轮毂部分根据轴孔配合需求设计了带键槽的中心安装孔，键槽尺寸遵循平键连接的国家标准，确保与传动轴装配时的周向固定可靠性，轮缘与轮毂之间的辐板结构采用等厚设计，在保证齿轮整体结构强度的同时控制零件重量，适配中低速、中等载荷的传动场景。材质与渲染阶段，轮齿部分赋予鲜亮的绿色工程塑料材质，模拟轻量化改性尼龙齿轮的外观质感，轮毂部分赋予大红色金属烤漆材质，区分不同结构区域的视觉效果，场景背景采用暖棕色磨砂金属质感的平面作为衬托，通过三点布光方案突出轮齿的齿向、齿顶与齿根的结构细节，阴影效果柔和自然，清晰展现齿轮的整体轮廓与各部分结构比例。设计过程中重点梳理了齿轮各参数之间的几何约束关系，将齿顶圆、分度圆、齿根圆的直径与模数、齿数建立函数关联，齿宽、轮毂直径、键槽宽度深度等尺寸也与核心参数形成联动，修改任意核心设计参数时，整个齿轮模型可自动完成重构，大幅提升同系列齿轮的设计效率；模型的结构细节经过反复校验，轮齿的过渡圆角、齿根的应力缓释结构、孔口的倒角都做了符合加工工艺要求的处理，避免出现锐边、应力集中等问题，既可以作为机械原理教学的演示模型，也可用于传动机构的虚拟装配、运动仿真，验证齿轮啮合时的传动比、侧隙、接触应力等性能参数，为后续的工程出图、数控加工提供精准的三维模型基础。
