人体工学便携运动饮水瓶结构设计

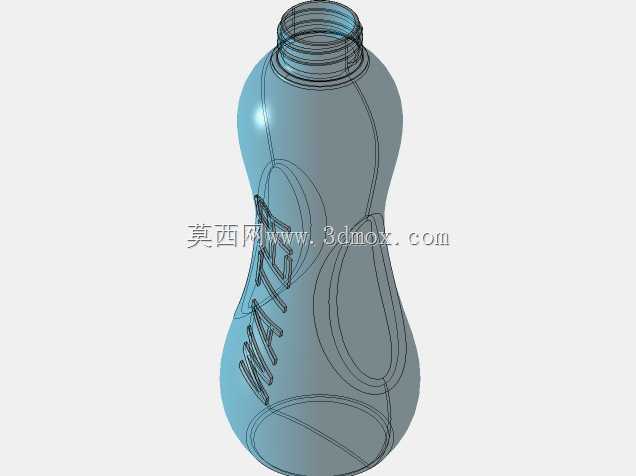

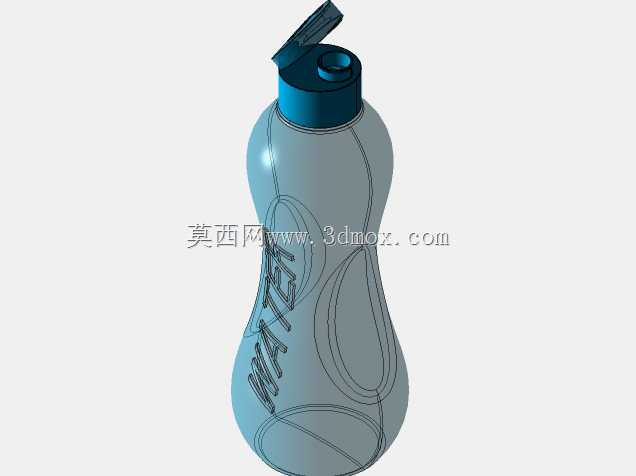

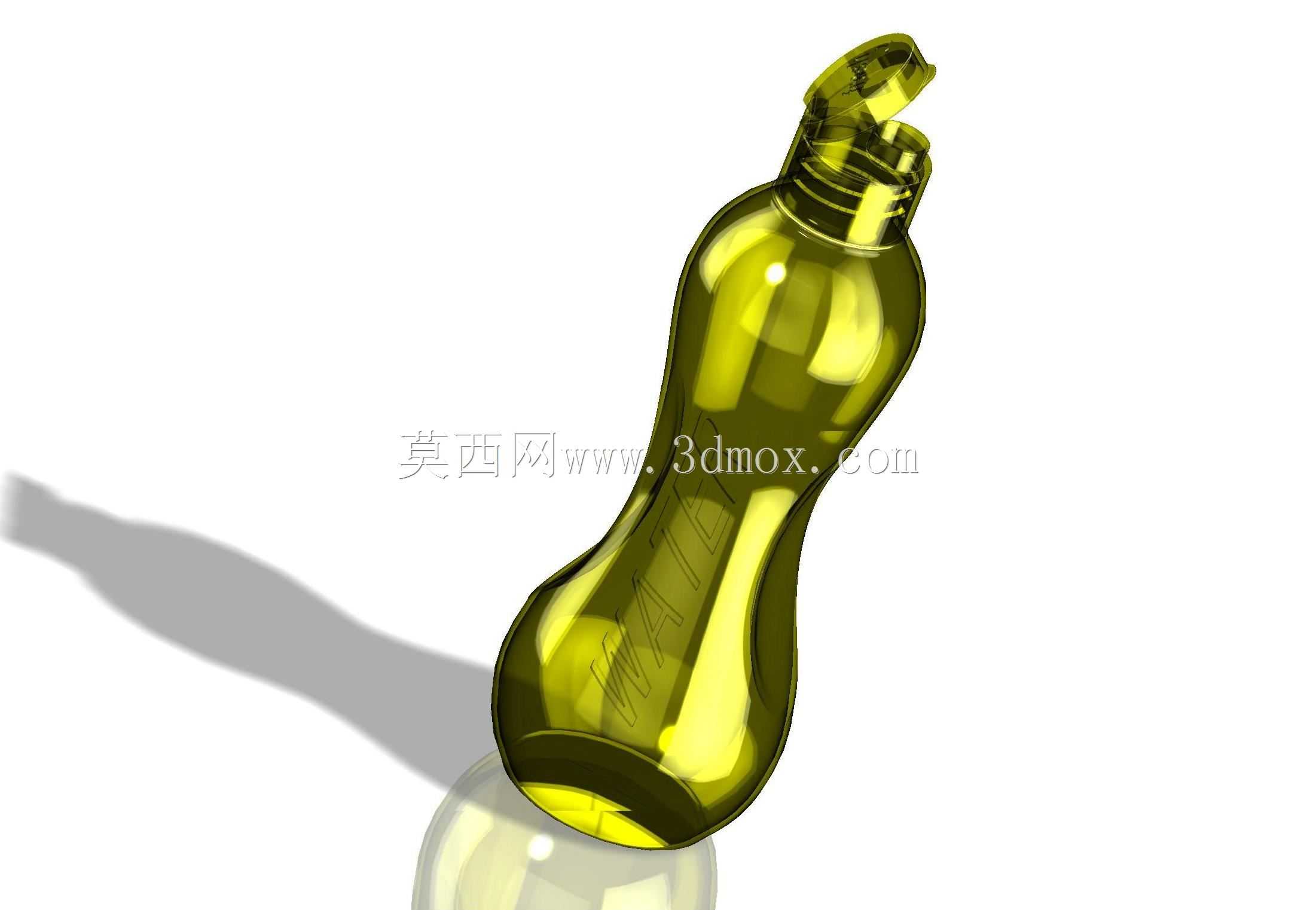

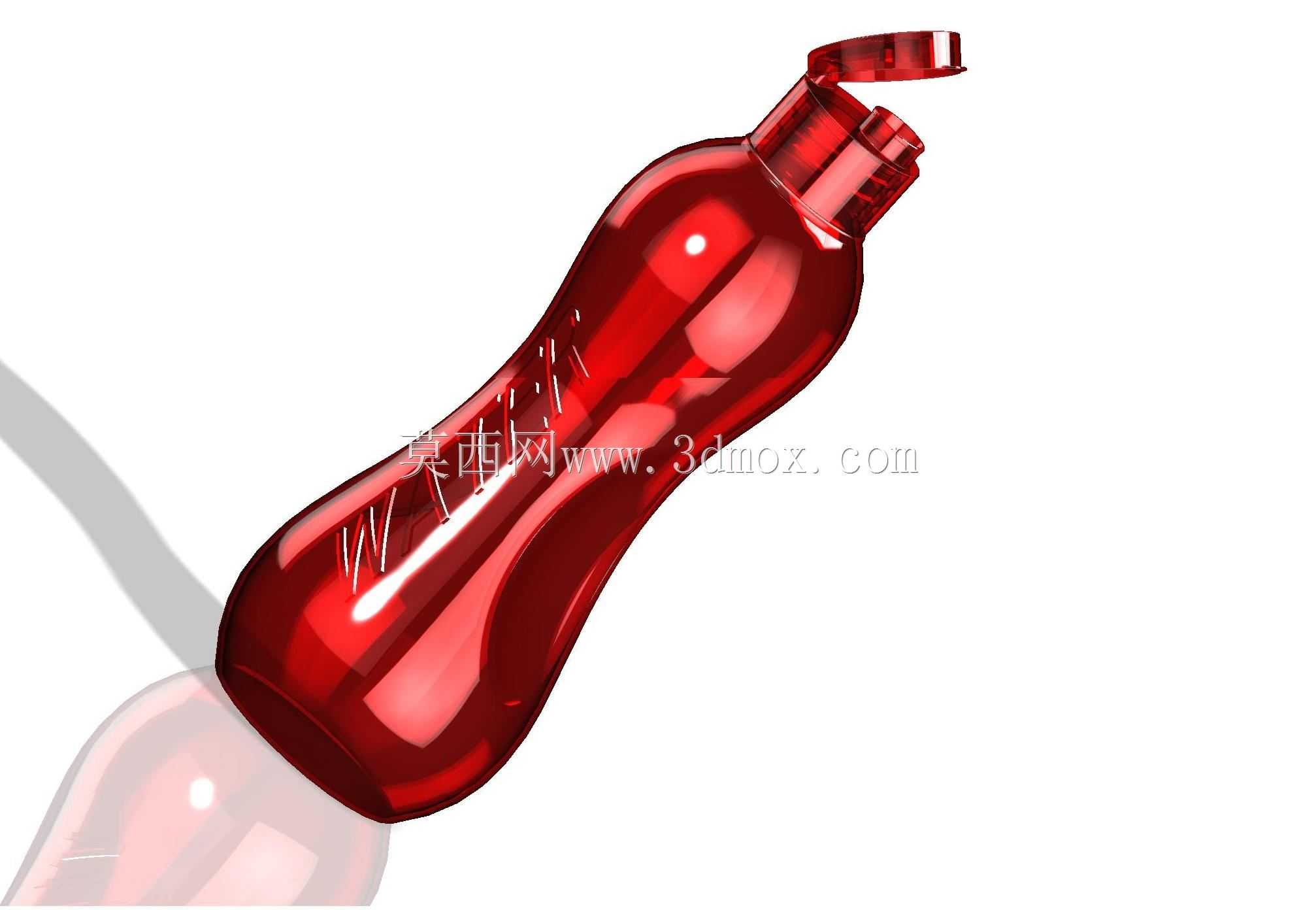

这款饮水瓶的结构设计，首先围绕运动场景的实际使用需求展开，日常户外跑步、健身训练、短途通勤等场景下，使用者单手握持取水的操作频次极高，因此瓶身的曲面弧度完全贴合成年男性手掌自然弯曲的握持轮廓，瓶身中段的内收曲线刚好对应掌心与指根的贴合位置，无需刻意用力抓握即可稳定持瓶，避免运动过程中瓶身滑脱的问题。瓶身整体采用流线型收腰设计，除了提升握持手感外，也能在放置于背包侧袋、自行车水壶架等位置时，减少与周边物件的卡滞，适配市面上绝大多数常规尺寸的车载杯架、运动包侧兜的安装边界，整体外径控制在72mm以内，整体高度不含瓶盖提环为225mm，满水状态下的重心集中在瓶身中下段，放置时不易倾倒。瓶盖部分采用一体化翻盖提环结构，提环与瓶盖本体通过薄壁铰链连接，无需额外配置挂绳即可通过提环将水瓶挂扣在背包挂点、登山扣上，翻盖的开合角度限位在120度，饮水时翻盖不会回弹触碰使用者面部，瓶口的出水口径控制在28mm，既能够满足运动中快速补水的流量需求，也不会因为口径过大导致饮水时水流溢出。瓶身的壁厚设计遵循等壁厚原则，整体壁厚均匀控制在1.8mm，既保证了PC材质瓶身的抗冲击性能，不慎从1.2米高度跌落至硬质地面时不会出现开裂变形，也尽可能控制了瓶身自身重量，空瓶重量控制在120g以内，减少使用者的携带负担。瓶身表面的防滑凹槽设计，对应手指握持时的指腹位置，即使手心出汗或者佩戴薄款运动手套时，也能保持足够的握持摩擦力，不会出现打滑脱手的情况。从结构建模的角度来看，瓶身的曲面过渡全部采用G2连续曲率，没有尖锐的棱角转折，一方面能够减少注塑成型过程中的应力集中问题，降低产品生产时的翘曲变形概率，另一方面也便于日常使用后的清洁，瓶身内壁没有多余的结构死角，清洗时可以轻松触及所有内壁位置，避免长期使用后残留污垢。瓶盖与瓶身的连接采用标准三角螺纹，螺距为3mm，螺纹配合长度为8mm，拧紧后可以实现良好的密封性能，瓶身倒置或者放在运动背包内随身体晃动时，不会出现漏水渗漏的问题，螺纹末端设置了限位挡点，避免拧瓶盖时过度旋紧导致螺纹滑牙，也能让使用者每次拧紧时都能明确感知到旋紧到位的触感，无需反复确认密封状态。
