机加工手动螺杆式台虎钳结构设计

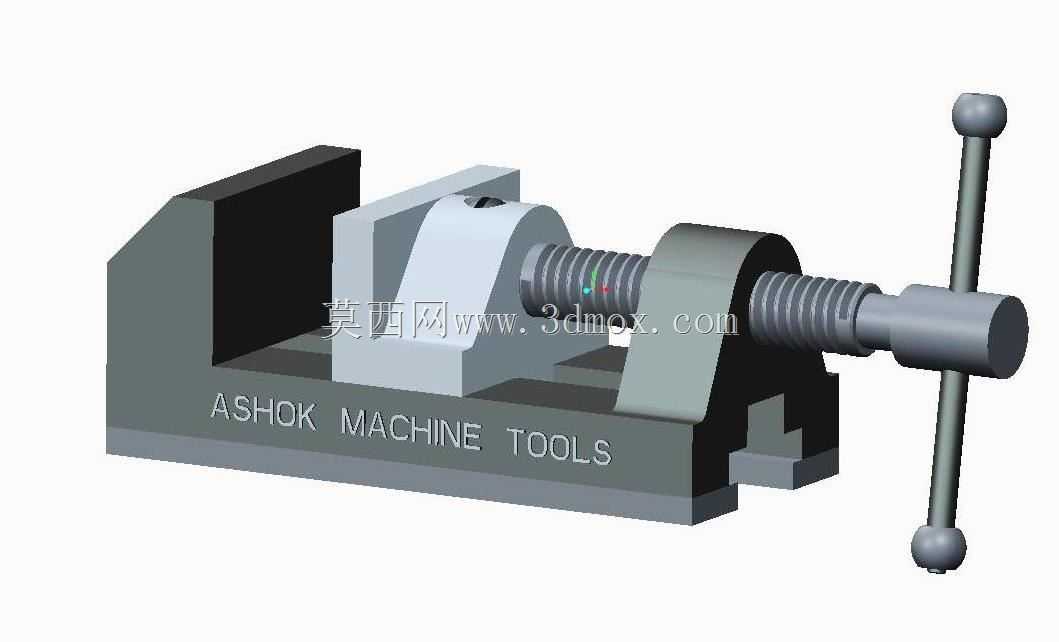

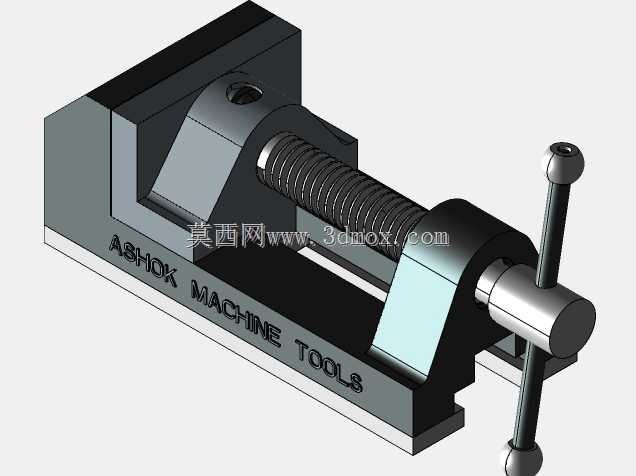

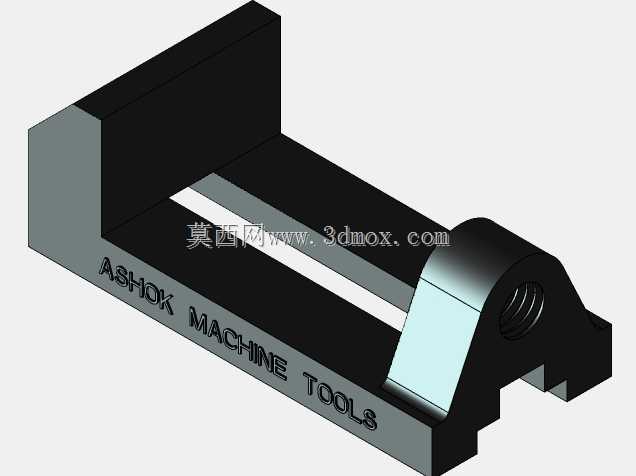

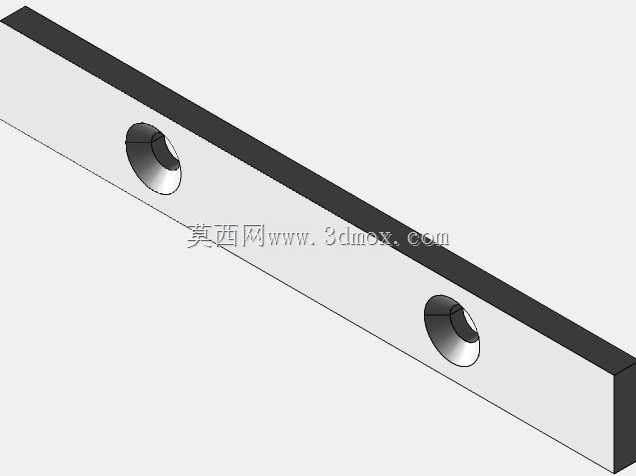

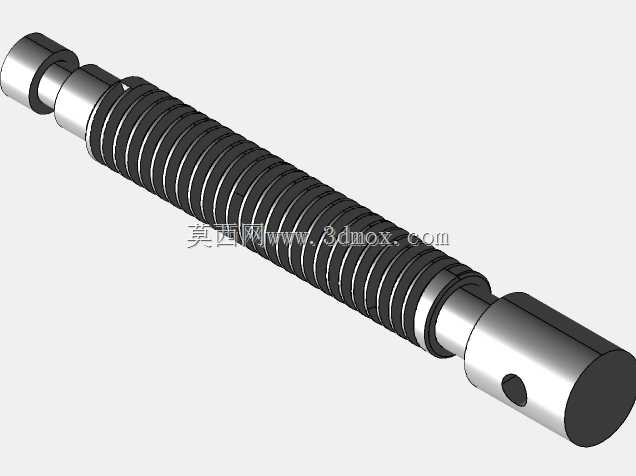

在普通机加工车间的钻、铣、锉削、装配工位上，这类手动螺杆台虎钳是出镜率最高的工位辅助工装，没有复杂的气动液压回路，全靠纯机械结构实现工件的可靠装夹，哪怕是供电不稳定的零散维修工位，也能稳定完成装夹作业。从结构设计逻辑来看，固定钳身直接承担装夹时的全部反作用力，底部预留的安装孔位可直接锁紧在工作台台面上，安装边界要匹配常规钳工台的T型槽间距，钳身整体采用铸铁材质的设计思路，是为了兼顾装夹刚性与减震性能，避免锉削或轻钻削时产生共振影响加工精度。活动钳身通过梯形螺纹副与丝杆配合，梯形螺纹的选型本身就适配低速重载的手动夹紧场景，传动间隙小且具备自锁特性，夹紧后不会因为加工过程中的振动出现松脱，丝杆端部的转动手柄采用球头设计，操作时手掌受力均匀，不需要额外加力杆就能输出足够的夹紧力，针对不同厚度的工件，只需要转动手柄就能带动活动钳身沿导轨方向平移，最大开口量覆盖常规小型零件的装夹需求，钳口位置预留的齿面镶片安装槽，可根据加工工件的材质更换光面或齿面钳口，装夹软质金属工件时换用光面镶片能避免夹伤工件表面，装夹毛坯件时用齿面镶片能增大摩擦力防止工件打滑。整个结构没有易损的电子元件，日常维护只需要定期给丝杆螺纹和滑动导轨面加注润滑脂，就能保证长期使用的操作顺畅度，钳身侧面的基准平面可直接作为打表找正的基准，不需要额外搭建找正工装，在单件小批量的零件修配、学生金工实习、小型设备装配场景下，这类纯机械结构的台虎钳可靠性远高于复杂的动力夹紧夹具，不会因为密封件老化、气源压力波动出现装夹失效的问题，设计时特意将丝杆的轴线高度设置在钳身整体高度的中间位置，夹紧时工件受力均匀，不会出现工件上翘的装夹偏差，固定钳身的夹持面与活动钳身的夹持面在全行程范围内保持平行，平行度公差控制在普通机加工装夹的允许范围内，能满足绝大多数非高精度加工的装夹定位需求。
