家用台式摇头电风扇结构设计模型

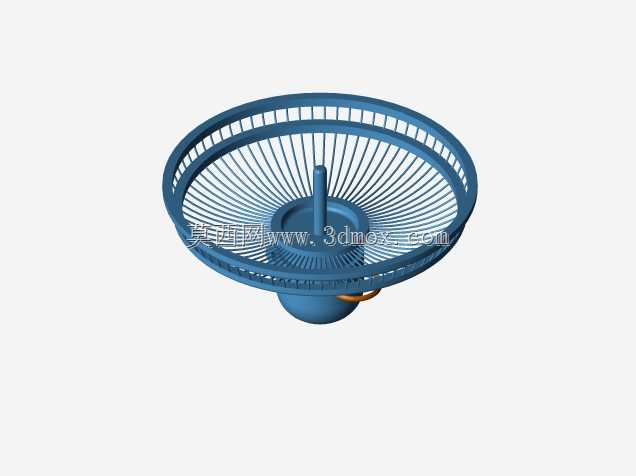

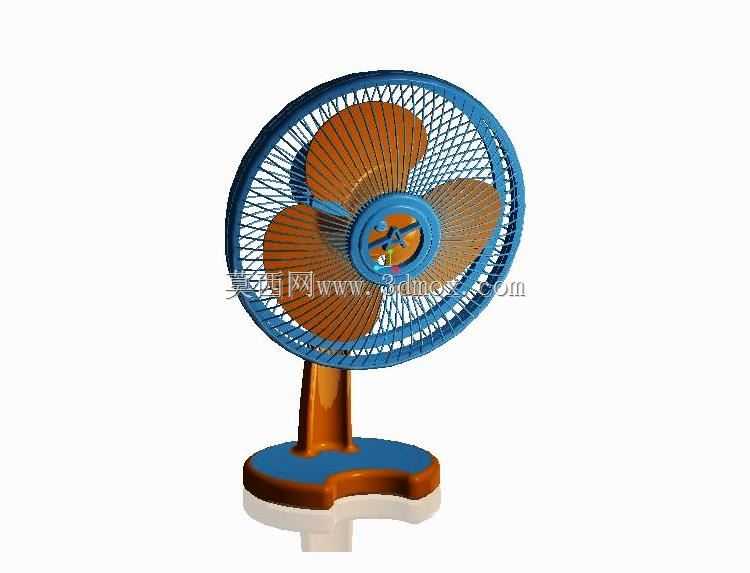

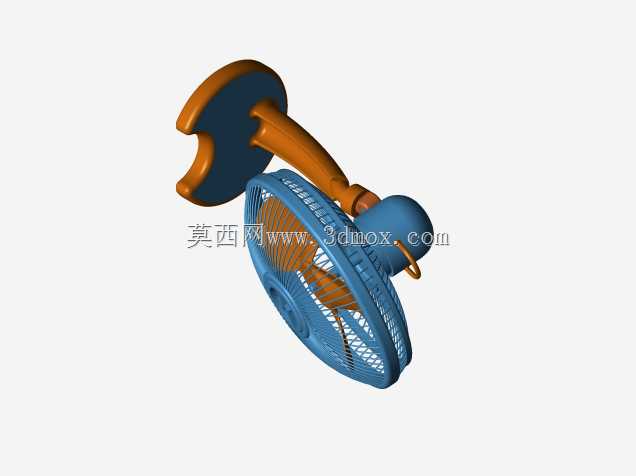

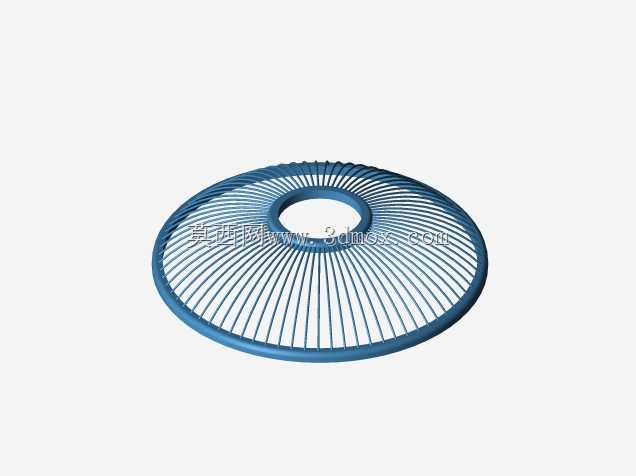

日常桌面送风场景中，台式风扇的结构合理性直接决定使用体验与装配可行性，这款台扇的三维建模完全围绕实际量产装配逻辑搭建，覆盖从底座配重到网罩固定的全结构细节。底座采用异形脚型轮廓，底部预留配重块安装腔与防滑脚垫装配位，整体重心落在底座几何中心偏后位置，可避免扇头仰角调整到最大角度时出现前倾翻倒的问题，底座与立柱衔接处设计有过线孔，电源线可从立柱内部走线至底座尾部出线，避免明线缠绕影响桌面整洁。立柱部分做了渐变收腰造型，既兼顾外观辨识度，也预留了摇头机构的安装空间，内部的曲柄连杆摇头组件完全按照实际传动比建模，连杆铰接处预留了轴销装配间隙，扇头俯仰调节的阻尼结构也做了细节还原，调整俯仰角度时的阻尼力矩可通过压紧弹簧的预紧量调节，适配不同用户的操作手感需求。扇头部分的后网罩通过四个卡扣与电机前盖固定，前网罩通过外圈的锁合圈与后网罩压紧，无需额外螺丝即可完成网罩拆装，方便日常清洁扇叶时的拆卸操作；扇叶采用三叶片大弧度扭角设计，扭角从叶根到叶尖做渐变过渡，可降低送风时的风切噪音，同时提升送风距离，扇叶与电机输出轴的配合处设计有防转扁位，避免高速运转时扇叶打滑。整机装配边界控制合理，各部件之间预留了合理的装配公差，摇头动作全程无结构干涉，网罩的栅格间距符合小家电安全规范，可避免手指误触运转中的扇叶，电机外壳的散热筋沿轴向排布，可在扇叶转动形成的气流作用下带走电机工作产生的热量，延长电机使用寿命。这款模型可直接用于小家电结构设计的参考，也可作为同类产品改型设计的基础框架，各部件的连接方式、尺寸边界都符合实际量产的工艺要求，不存在无法落地的理想化结构，对于刚接触小家电结构设计的从业者来说，也可通过拆解模型理解台式风扇的传动逻辑与装配关系，掌握小型送风设备的结构设计要点。
