旋转转平动斯科奇轭传动机构结构

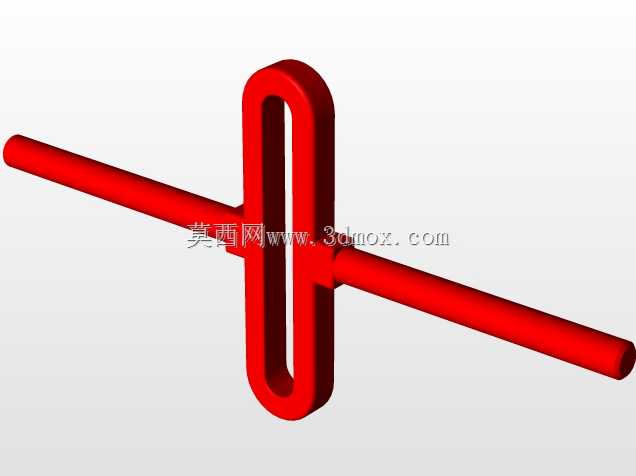

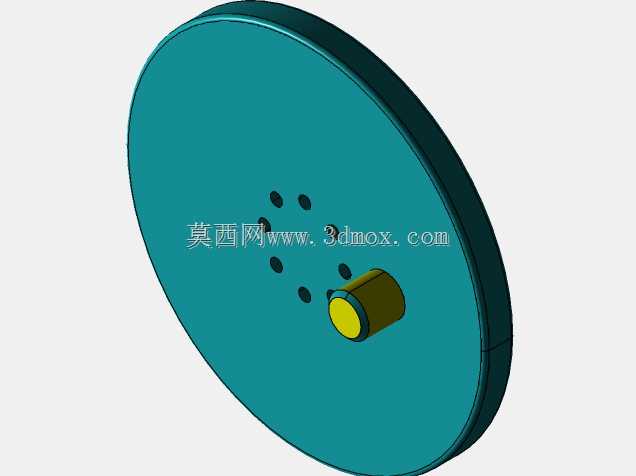

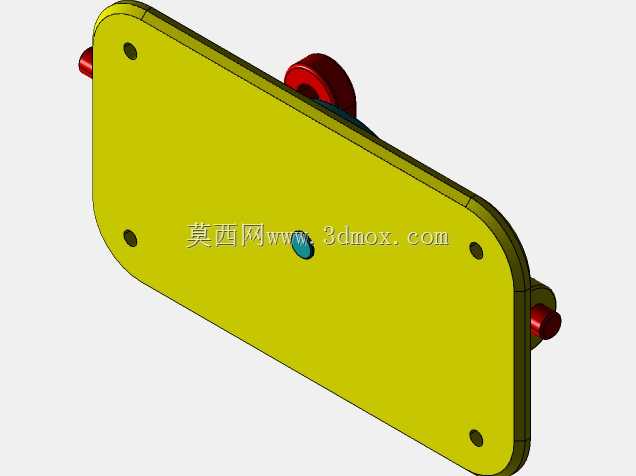

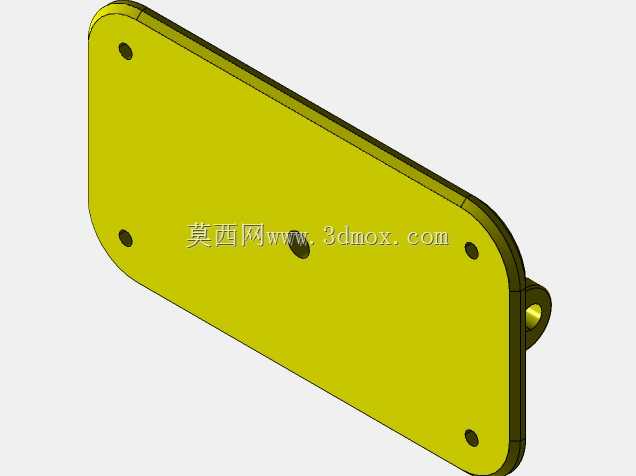

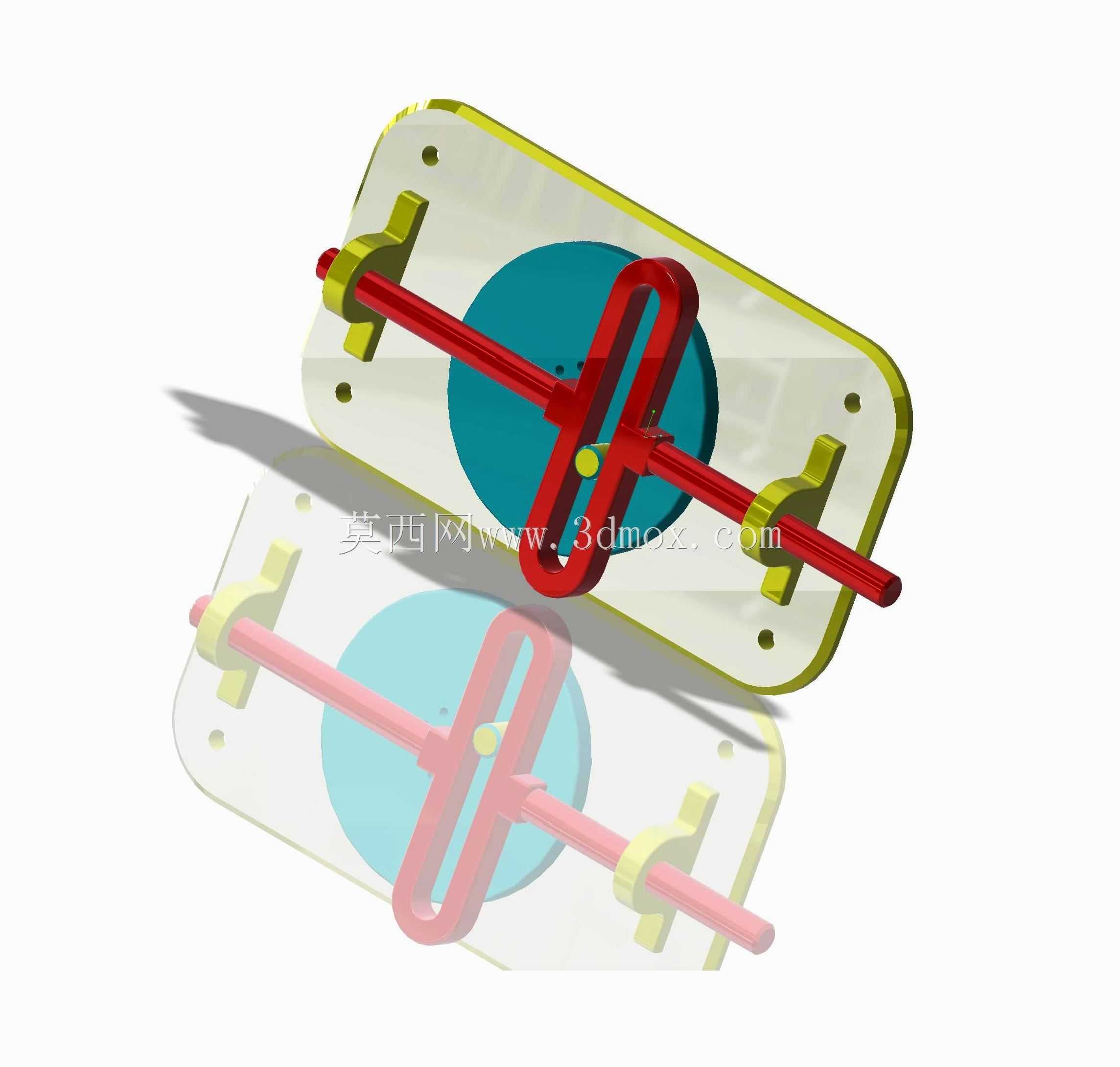

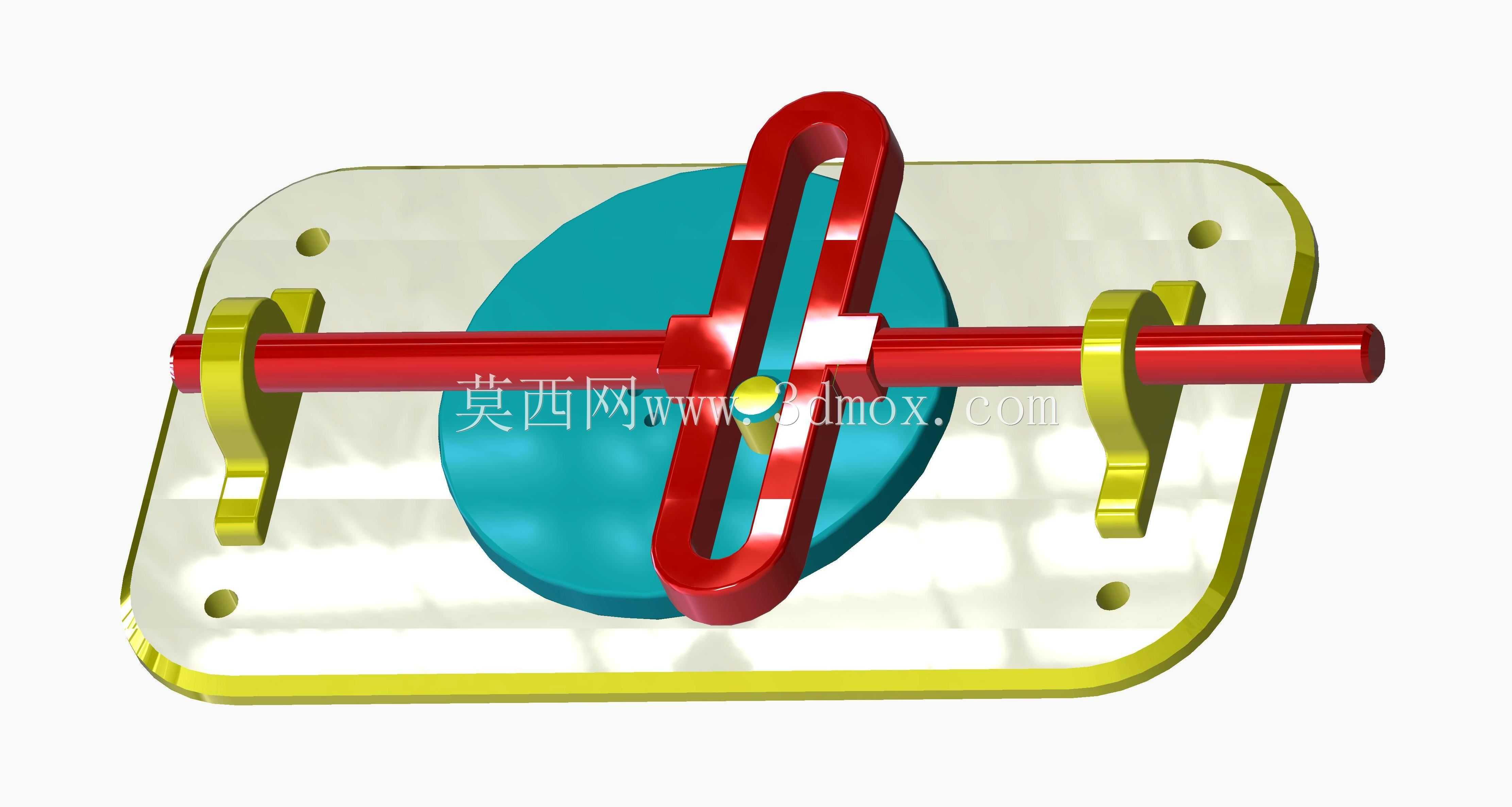

在自动化送料、小型冲压工位、计量泵驱动这类需要稳定直线往复输出的场景里，斯科奇轭机构是比常规曲柄滑块更适配的传动选择，它没有曲柄滑块结构里的侧向分力损耗，整个传动链的受力都沿着滑动轴的轴向分布，长时间运行的磨损量更低，传动精度保持性更好。这个机构的核心设计逻辑是通过带偏心销的旋转盘，卡入十字形轭架的滑槽内，当旋转盘做整周回转时，偏心销会在轭架的垂直滑槽内滑动，同时带动轭架沿着水平导向轴做直线往复运动，直接把连续旋转输入转换成无侧隙的平动输出，不需要额外添加换向结构就能实现稳定的往复动作。从安装边界来看，整个机构的基座采用带安装孔的平板式设计，四个角的安装孔位可以直接通过螺栓固定在设备的安装面板上，不需要额外设计定制转接支架，导向轴的两端通过轴座固定在基座上，轭架与导向轴之间采用滑动配合，配合间隙控制在0.02mm到0.05mm之间，既保证滑动顺畅不会卡滞，又能避免间隙过大带来的回程误差。实际应用中，这类机构常被用在小型计量泵的柱塞驱动、包装线的短距离推料工位、丝网印刷的刮刀往复驱动场景，相比气缸驱动的往复结构，它的行程是固定的，只需要调整偏心销的回转半径就能改变输出的平动行程，不需要调整限位开关或者气缸行程，运行速度只和输入轴的转速挂钩，同步性更好，在多工位联动的设备里可以直接和主传动轴联动，不需要额外配置独立的驱动源。设计这个结构的时候，要重点关注偏心销和轭架滑槽的接触强度，因为整个传动的力都通过这个接触点传递，通常会在偏心销上加装耐磨衬套，轭架的滑槽表面做硬化处理，降低长期往复滑动的磨损量，导向轴的表面粗糙度要控制在Ra0.8以下，保证轭架滑动时的阻力均匀，不会出现爬行现象。整个机构的外形轮廓方正，没有外凸的传动部件，所有运动结构都在基座的安装平面范围内，安装时不需要预留额外的安全避让空间，适合集成在空间紧凑的小型自动化设备内部，和其他传动模块配合的时候，输入轴可以直接通过联轴器和驱动电机或者主传动链连接，不需要额外添加换向齿轮组，整体装配难度低，后期维护只需要定期给导向轴和滑槽接触面添加润滑脂就能保证长期稳定运行。
