便携式手持往复锯结构三维设计

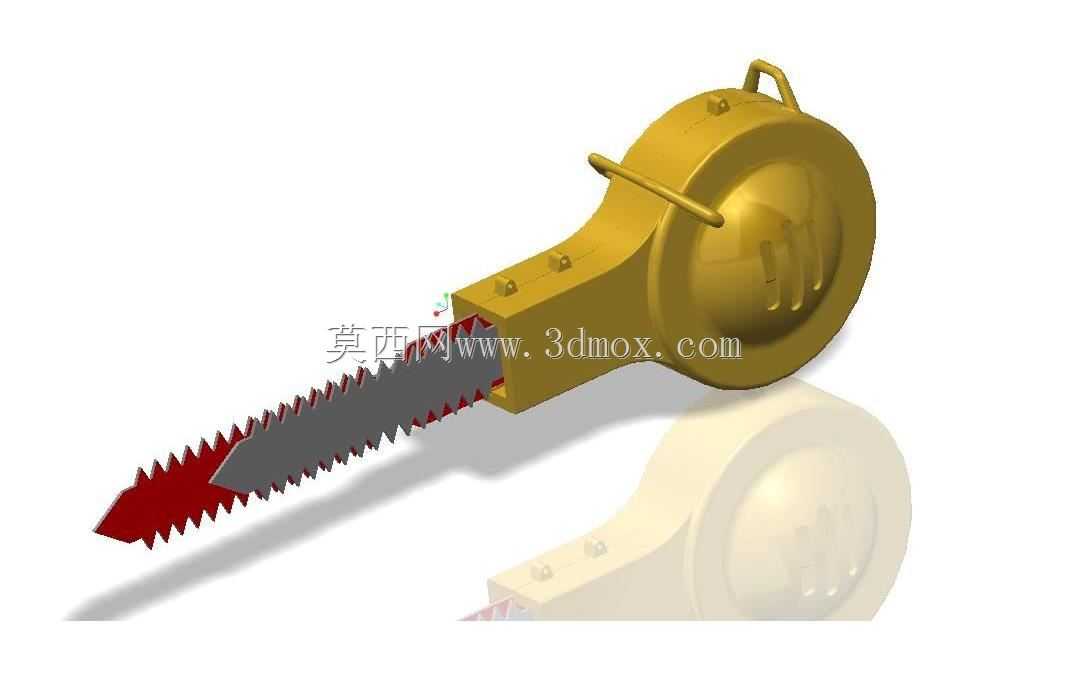

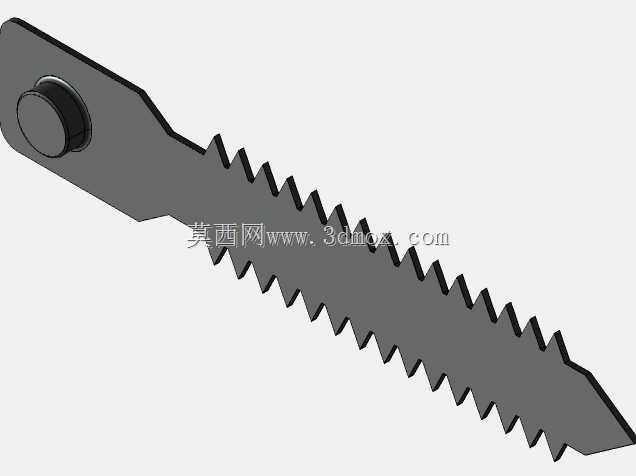

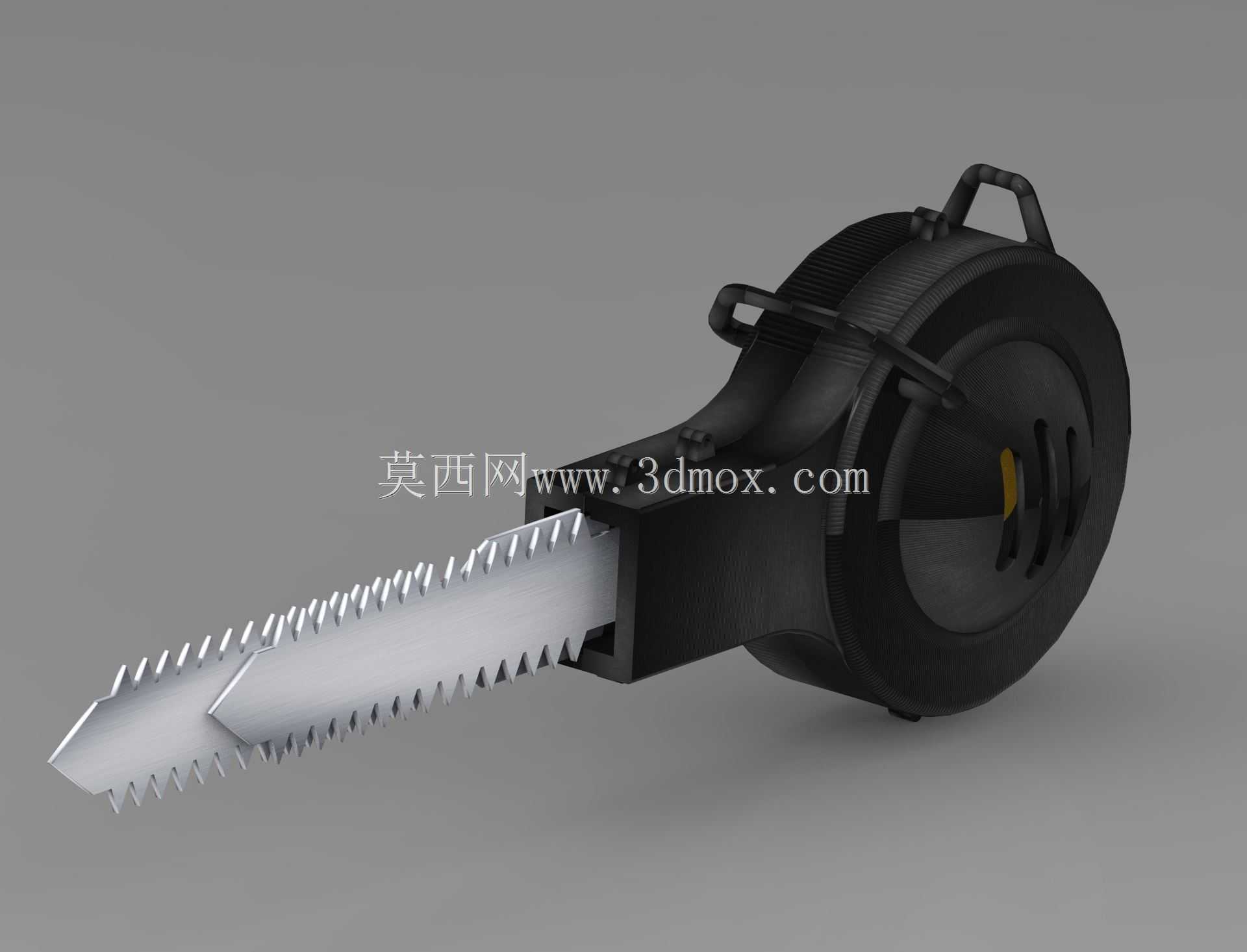

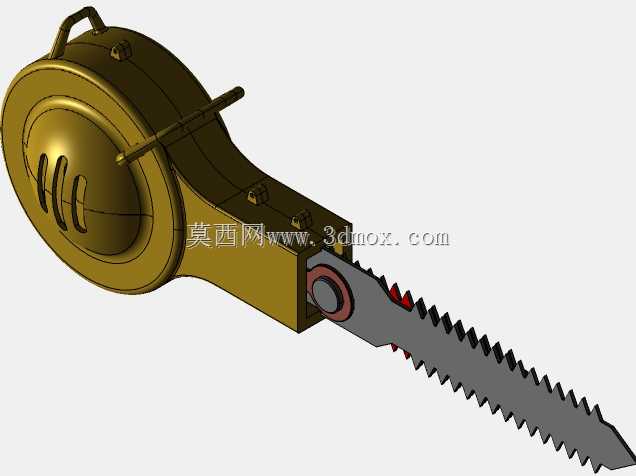

这款手持往复式切割工具的三维结构设计，核心围绕小型木料加工作业的便携性需求展开，区别于固定式锯床的大尺寸占地局限，整体采用紧凑的盘式机身布局，将动力容纳结构、锯条夹持组件、握持受力结构整合为一体化的手持单元，可适配现场零散木料裁切、家装木作修边、小型木构件下料等多类移动作业场景，无需固定安装台面即可完成操作。从结构功能设计来看，机身主体的盘式外壳既承担内部传动组件的防护作用，也作为主要握持部位，外壳上设置的两处凸起挂耳结构，可在非使用状态下配合挂绳实现工具的随身悬挂，适配高空作业、移动工位的携带需求；锯条伸出端采用双侧导向限位结构，可避免锯切过程中锯条偏摆抖动，保证切割面的直线度，双锯条并行的夹持设计，可根据切割木料的厚度、硬度更换对应齿距的锯条，无需复杂拆装工具即可完成锯条替换。设计过程中充分考虑手持作业的受力平衡，将整机重心控制在握持区域的中心位置，长时间单手握持操作不易产生疲劳，锯条伸出长度经过反复校核，既保证最大切割深度满足常规木方、木片的裁切需求，也避免锯条过长导致的刚性不足问题，机身外壳的曲面弧度完全贴合人手握持的自然形态，边角处均做圆弧过渡处理，减少操作过程中硌手、磕碰的风险。从安装边界与尺寸适配角度，该工具的整体外轮廓尺寸控制在单手握持的合理范围内，机身最大直径不超过成年男性手掌的握持跨度，锯条工作行程经过传动结构的参数匹配，可在较小的机身尺寸下实现足够的往复切割行程，切割过程中传动组件的震动通过外壳内部的减震结构传递到握持部位的震感控制在可接受范围内，无需额外辅助支撑即可完成单人操作。这类手持切割工具的结构设计，核心是平衡便携性与切割效率，区别于大型固定式锯切设备的大切削量加工定位，这款工具更侧重零散作业、现场修配类的小余量切割需求，结构上省去了固定式锯床的工作台、进给机构等大件组件，将所有功能集成在手持单元内，传动结构采用紧凑的偏心往复机构，将旋转动力转化为锯条的直线往复运动，传动路径短、能量损耗小，配合对应的动力单元即可实现稳定的锯切输出，锯条夹持部位采用快锁结构设计，更换锯条时无需额外扳手，手动操作即可完成锁紧与释放，适配现场快速换刀的作业需求。
