希捷2.5英寸1TB移动硬盘外观结构设计

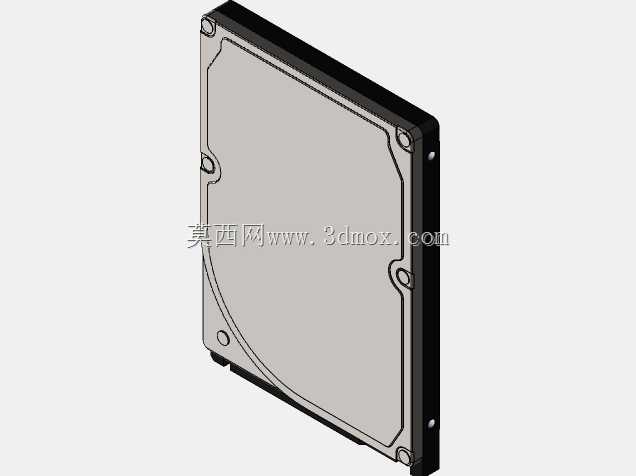

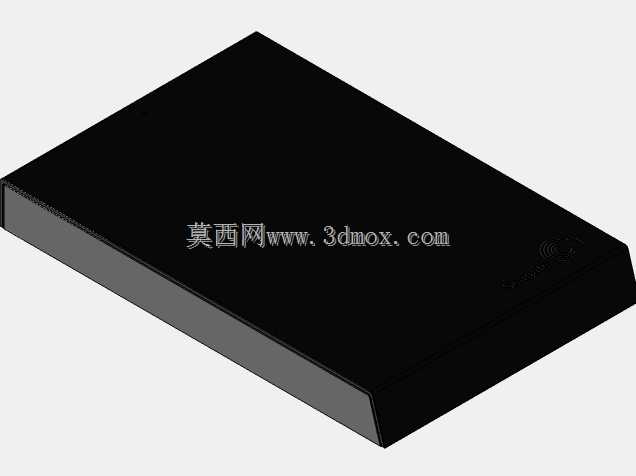

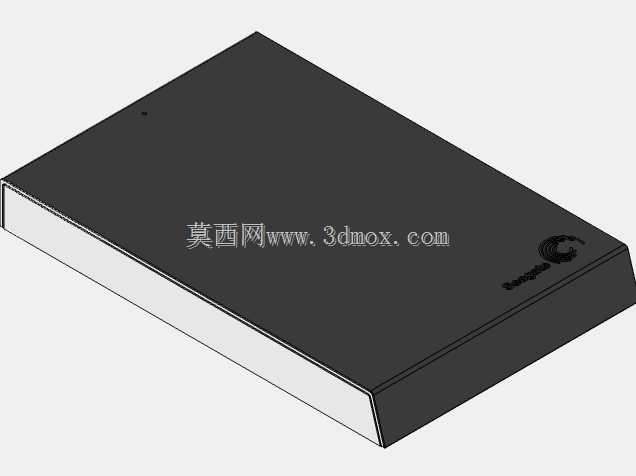

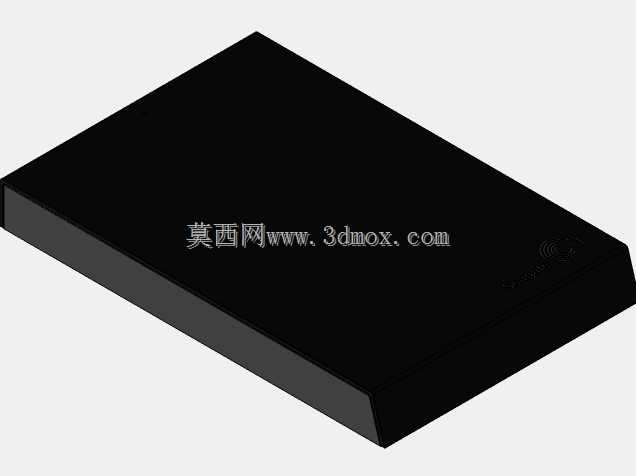

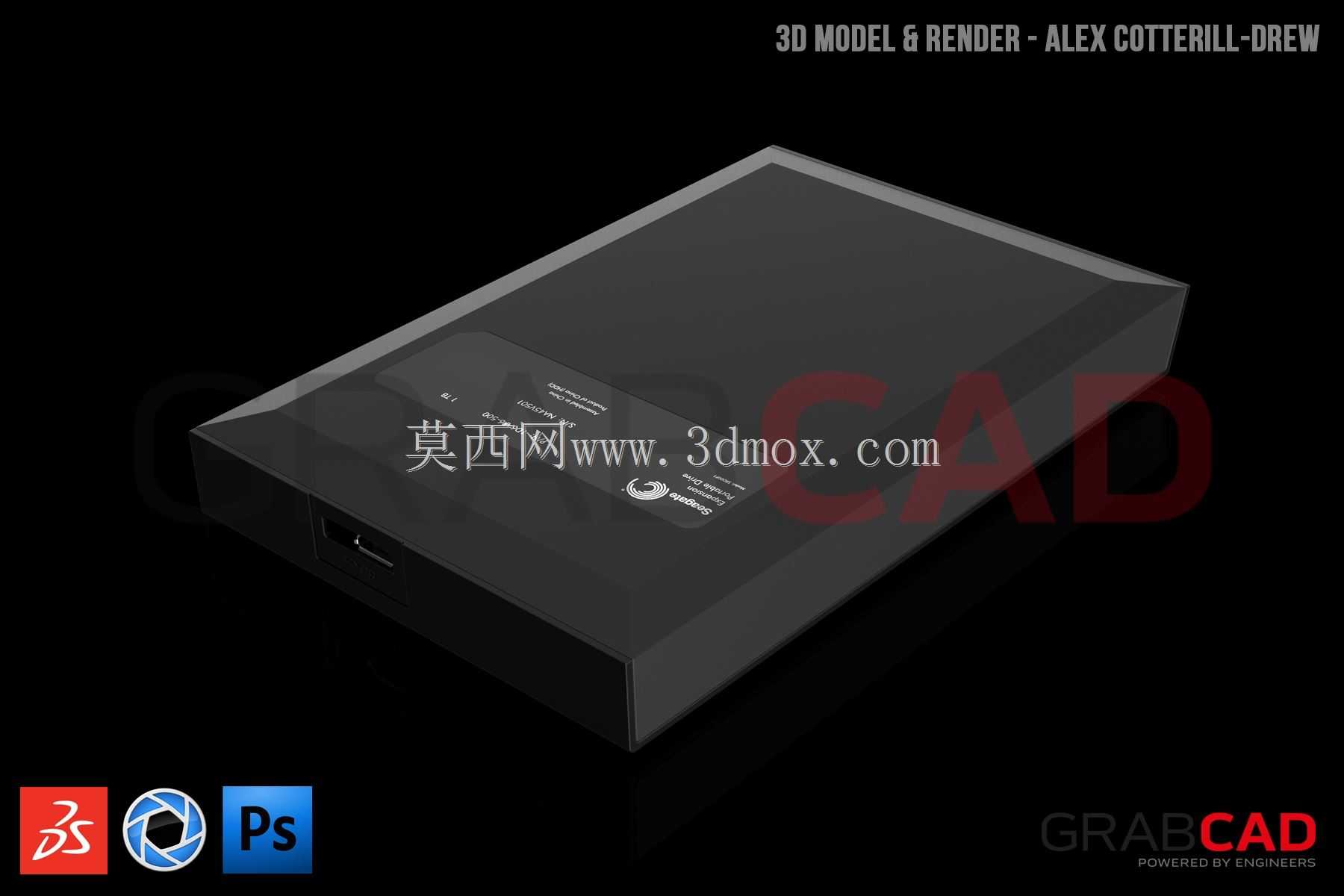

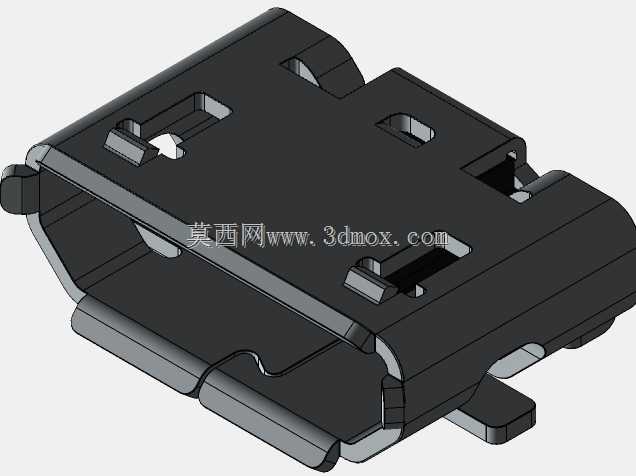

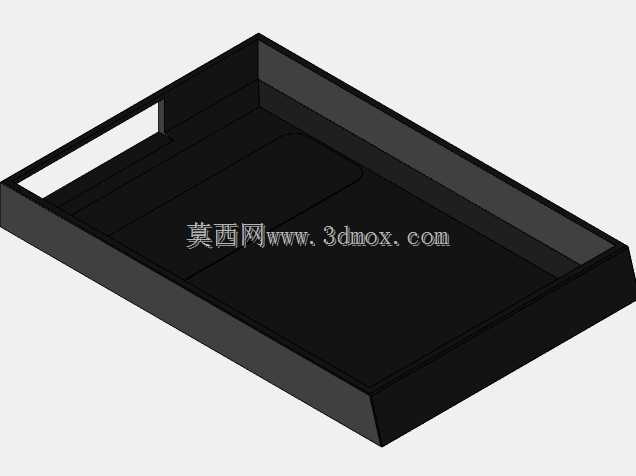

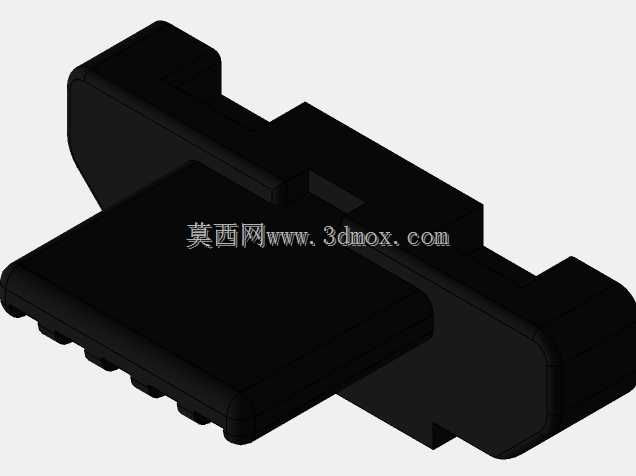

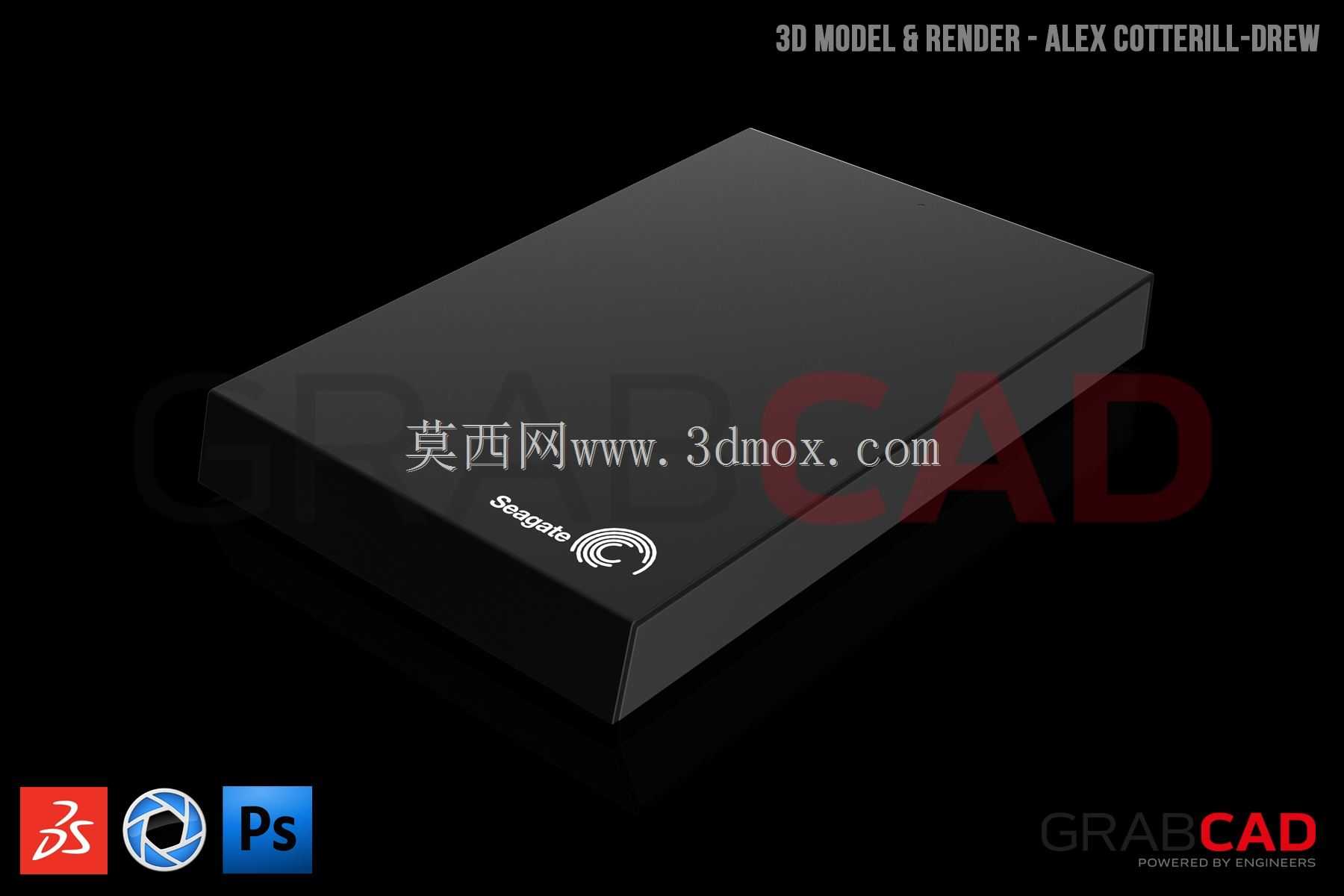

日常做外设类结构逆向的时候，最先要明确的就是产品的实际使用边界，这款2.5英寸规格的外置存储设备，核心应用场景覆盖个人数据便携转移、外勤作业素材备份、跨设备大容量文件传输，不管是工业现场的工控机数据导出，还是设计岗日常的大文件拷贝，都能适配常规的USB接口使用场景。做这款产品的结构建模时，首先要卡准2.5英寸盘体的内置安装空间，外壳的内腔尺寸必须预留出盘体、转接电路板的安装余量，上下壳的扣合边界要做均匀的止口设计，保证合壳后缝隙均匀，不会出现翘边问题，边角处做的大圆弧过渡，一方面是提升手持握持的触感，避免锐边割手，另一方面也能在设备意外跌落时分散冲击力，降低内部盘体受冲击损坏的概率。外壳表面做的哑光磨砂质感处理，不是单纯的外观考量，工程层面上这种处理能减少日常使用中的指纹残留，也能提升表面的耐磨性能，避免长期放置、携带过程中出现明显的划痕。接口端的位置预留要精准，和内部转接板的USB接口对位公差需要控制在合理范围，保证外接数据线时插拔顺畅，不会出现接口偏位导致的插拔卡滞、接触不良问题。建模过程中对外壳的壁厚做了等比例还原，常规这类便携存储设备的外壳壁厚在1.2-1.5mm区间，既可以保证外壳的结构强度，受压时不会出现明显形变挤压内部盘片，也能控制整体的重量，满足便携携带的需求。侧面的合模线位置做了隐藏式处理，沿着侧边圆弧的切线方向布置，日常握持的时候不会有明显的硌手感，底部的四个边角位置预留了细微的凸点，放置在光滑桌面时可以起到防滑作用，也能避免底部外壳直接和桌面摩擦产生划痕。需要注意的是，这款逆向建模的结构中，接口部位的连接器细节还有优化空间，实际量产设计中需要在接口位置增加加强筋结构，提升接口的抗插拔强度，避免多次插拔后接口出现开焊、移位的问题，同时内部还要预留出缓冲泡棉的安装位置，在盘体和外壳之间形成缓冲层，进一步提升抗摔性能。整体外形尺寸遵循2.5英寸便携硬盘的通用规格，可以适配市面上常规的2.5英寸移动硬盘保护套、收纳包，用户日常携带时不需要单独定制收纳配件，通用性更强。
