开源定制型笔记本电脑核心主板结构

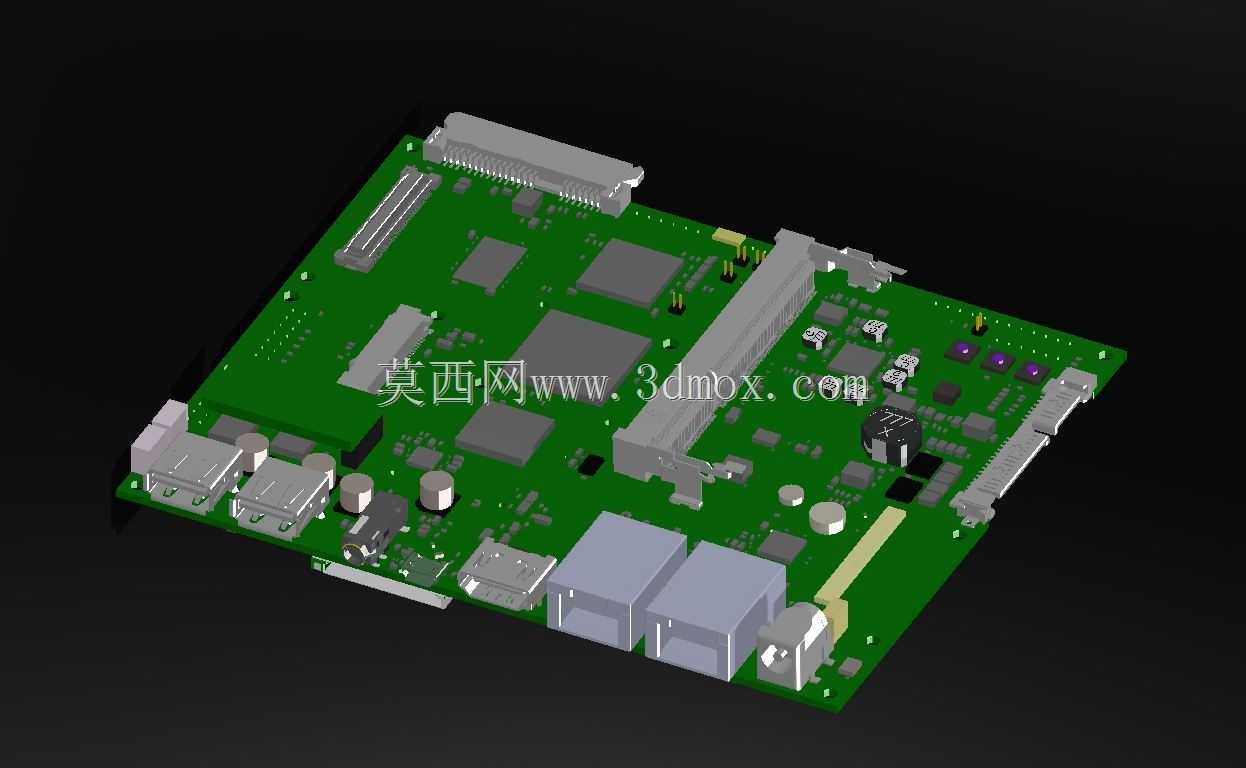

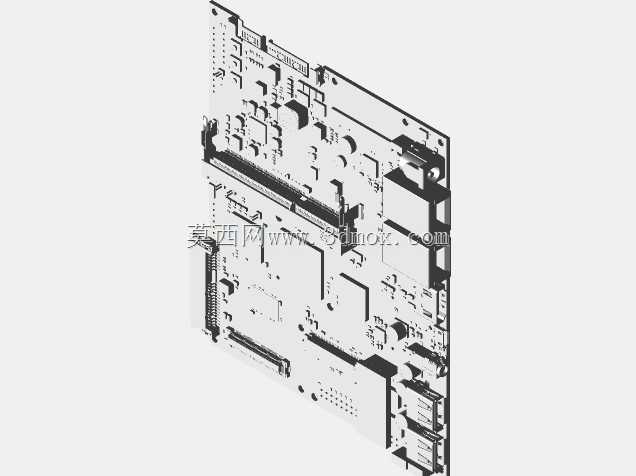

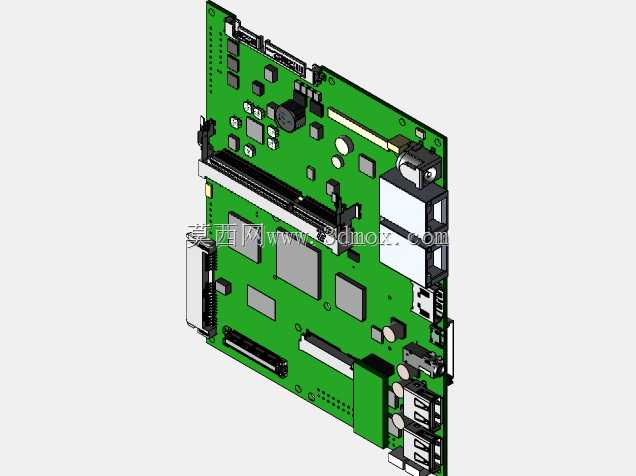

这款主板的设计初衷是面向深度定制化的便携计算设备场景，区别于市售批量消费级笔记本的封闭主板架构，它预留了充足的硬件扩展与改造空间，能够满足用户对计算设备自主可控的使用需求，尤其适合需要对硬件进行二次开发、自定义外设接入的技术类使用场景。从结构布局来看，主板采用了紧凑的矩形PCB构型，所有接口元件均沿板边排布，一侧集中设置了常用的外部扩展接口，包括通用串行总线接口、视频输出接口、网络通讯接口，能够直接匹配常规笔记本外壳的侧部开口位置，无需额外增设转接板即可完成外设连接，有效压缩整机内部的空间占用。板载核心计算区域集中布置在PCB中部偏左位置，周边配套设置了供电模组、存储颗粒插槽与内存扩展位，供电回路的电容、电感元件采用分散式排布，避免高负载下热量集中堆积，同时在核心芯片对应的PCB背面预留了散热模组安装位，能够适配薄型铜质散热片与热管的安装固定，安装孔位的公差控制在0.1mm以内，可保证散热模组与核心芯片表面的紧密贴合，降低接触热阻。主板两侧设置了与笔记本内置键盘、触控板、屏幕排线连接的板对板连接器，连接器的高度控制在3.2mm以内，不会与笔记本C壳的内部加强筋产生结构干涉，同时连接器旁预留了走线槽位，方便内置排线的规整布置，避免排线挤压造成的接触不良问题。在设计思路上，这款主板没有采用消费级产品常见的一体化焊死方案，所有可升级的功能模块均采用可插拔式接口设计，用户可以根据自身需求更换不同容量的存储模块、通讯模块，甚至可以通过板上预留的排针接口接入自定义的功能扩展板，实现特殊场景下的功能拓展，比如外接传感器模块、专用通讯模块等。PCB的板厚采用标准1.6mm规格，安装固定孔共设置8处，分别分布在主板的四个角与长边中点位置，固定孔周边做了露铜接地处理，安装时配合铜柱与绝缘垫片即可完成与笔记本底壳的固定，固定孔的位置公差经过校准，能够适配对应规格外壳的安装柱位置，无需二次打孔修改。板上的元件排布充分考虑了电磁兼容问题，高频信号线路做了等长处理，敏感信号线路周边设置了接地屏蔽过孔，能够有效降低板内元件之间的信号干扰，保证设备运行的稳定性，即使在加装自定义扩展模块的情况下，也能维持基础功能的正常运行。
