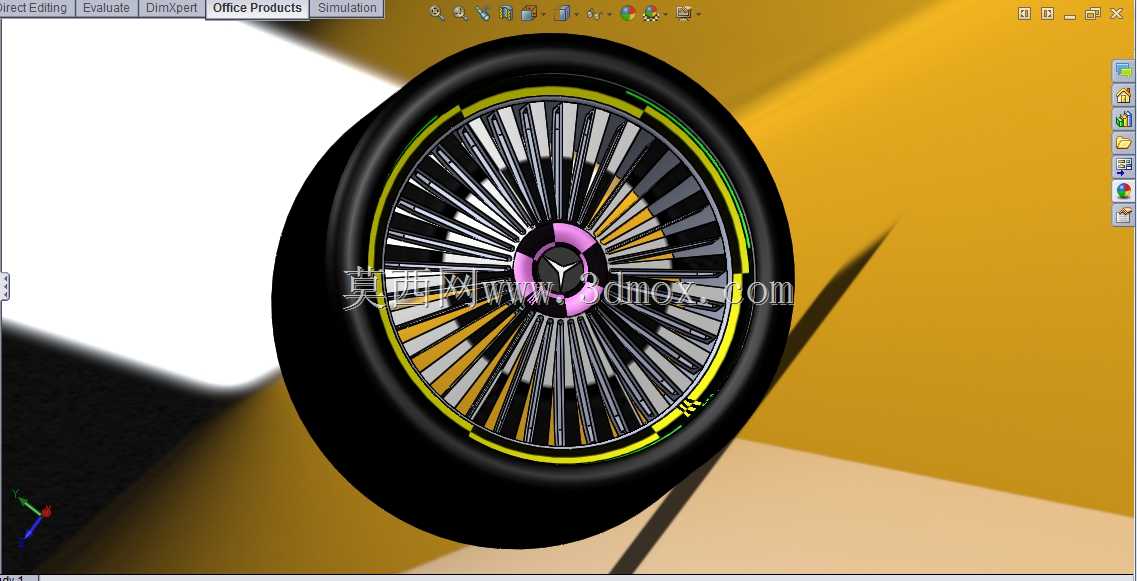

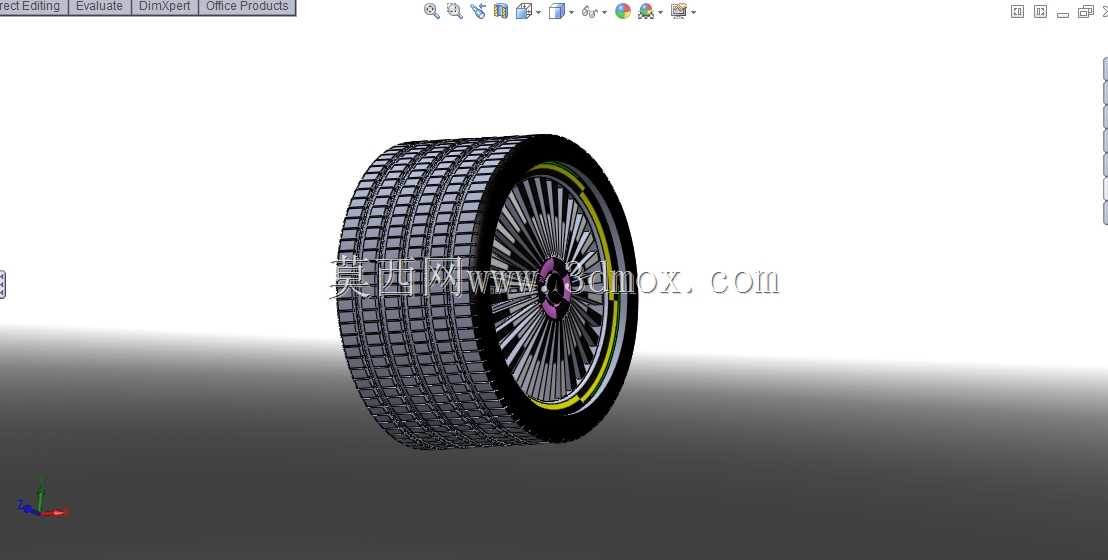

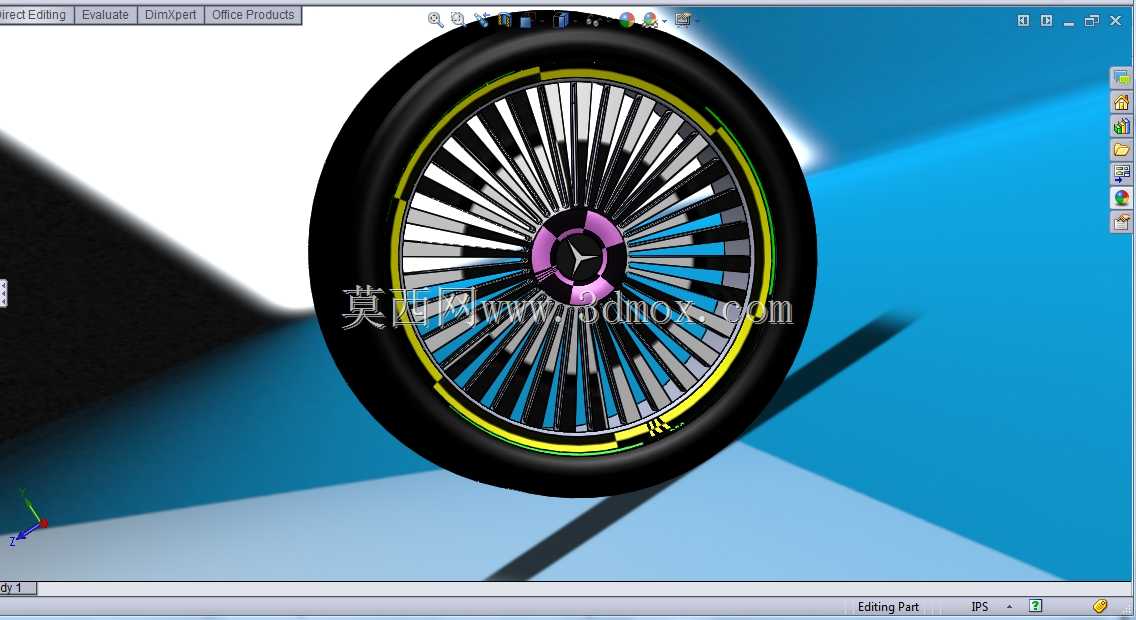

乘用车辐条式轮毂带配套轮胎结构设计

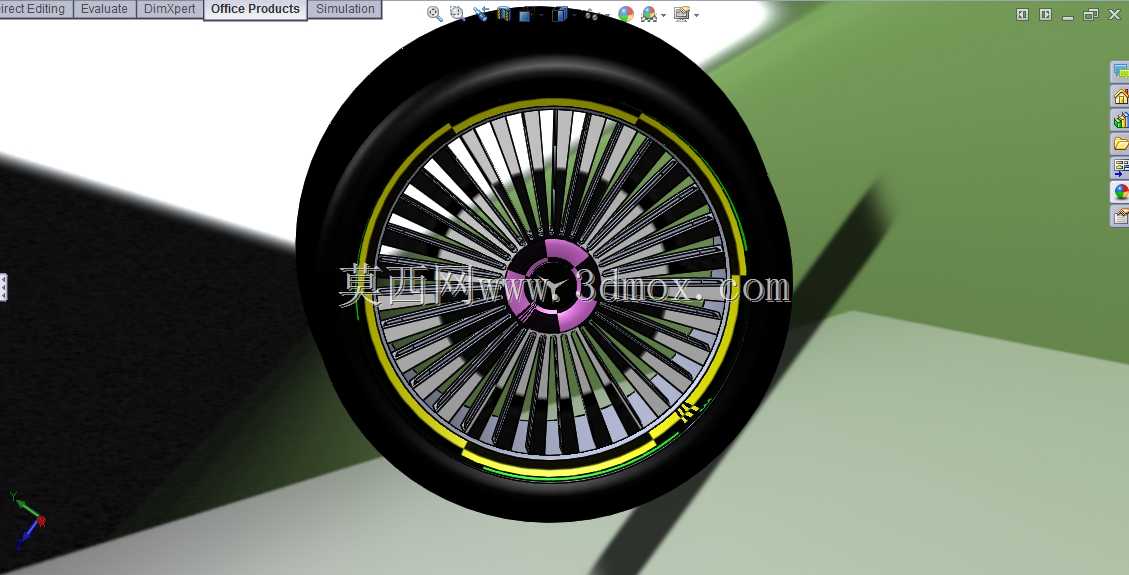

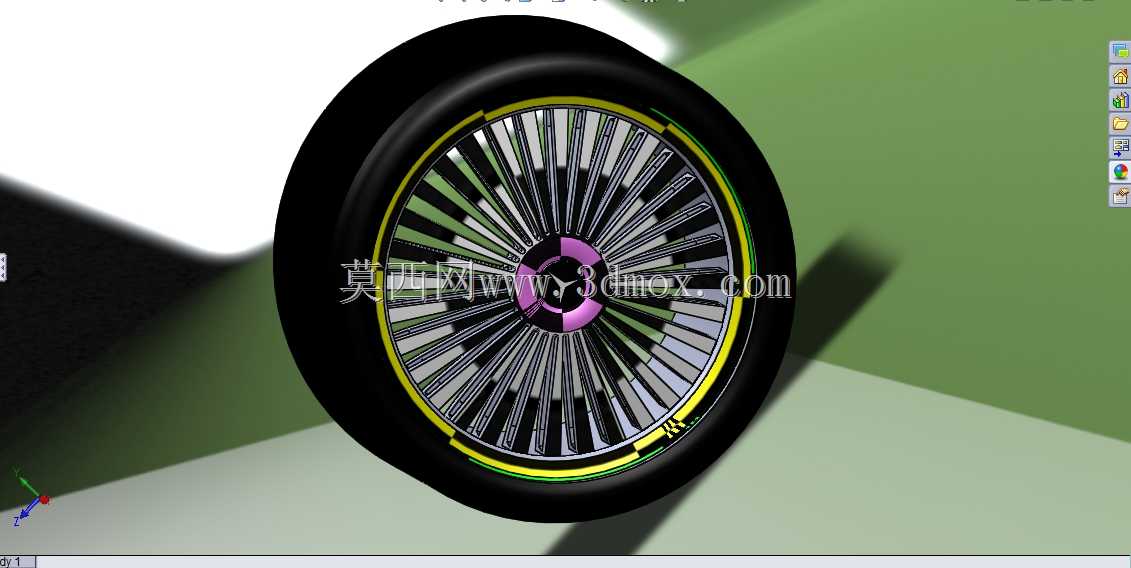

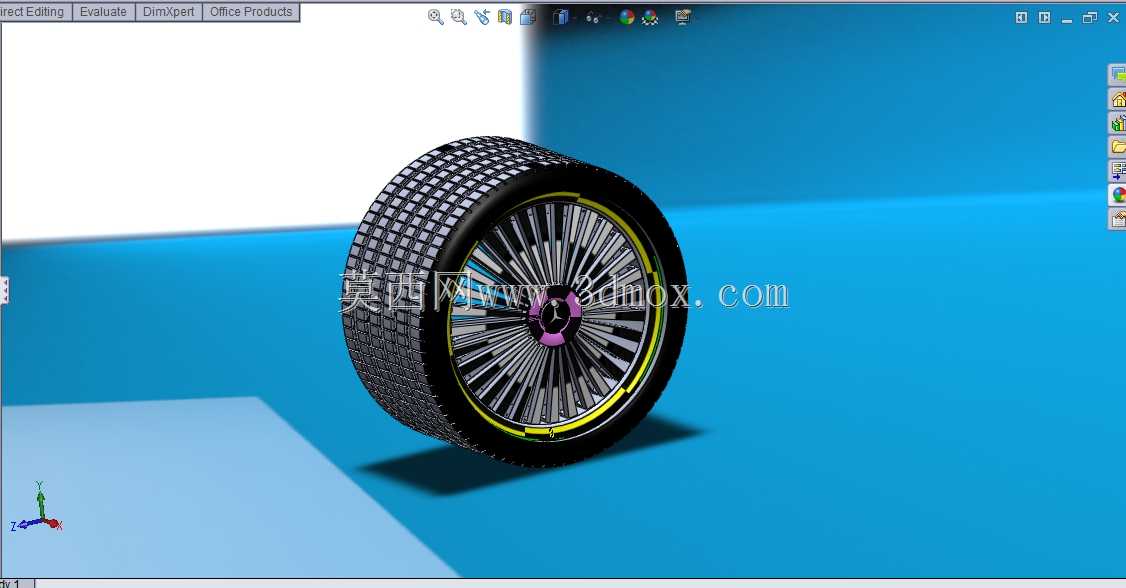

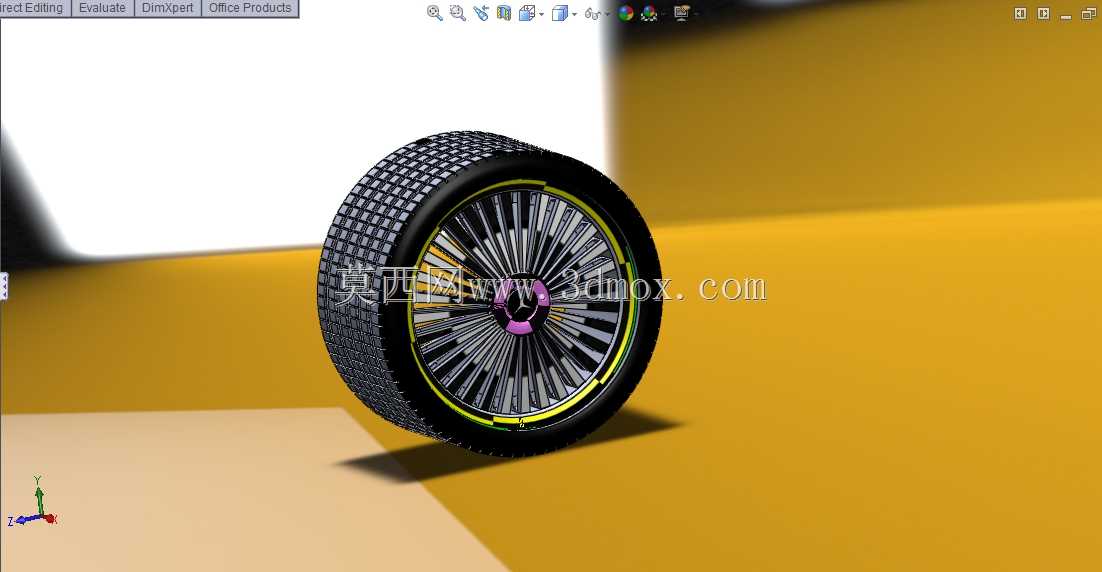

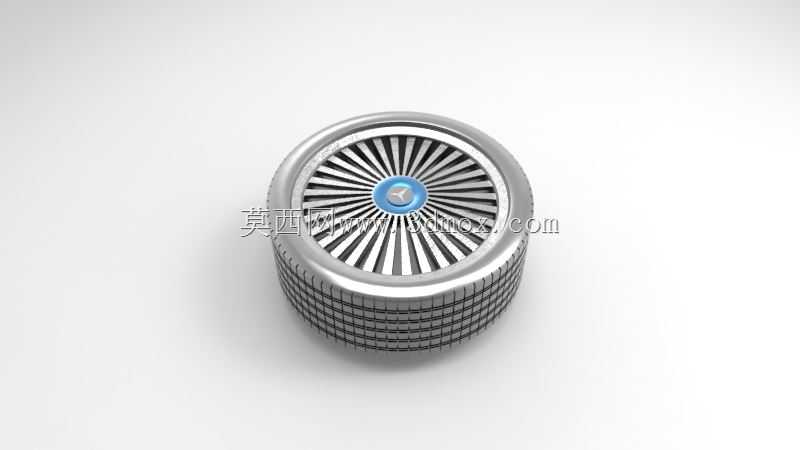

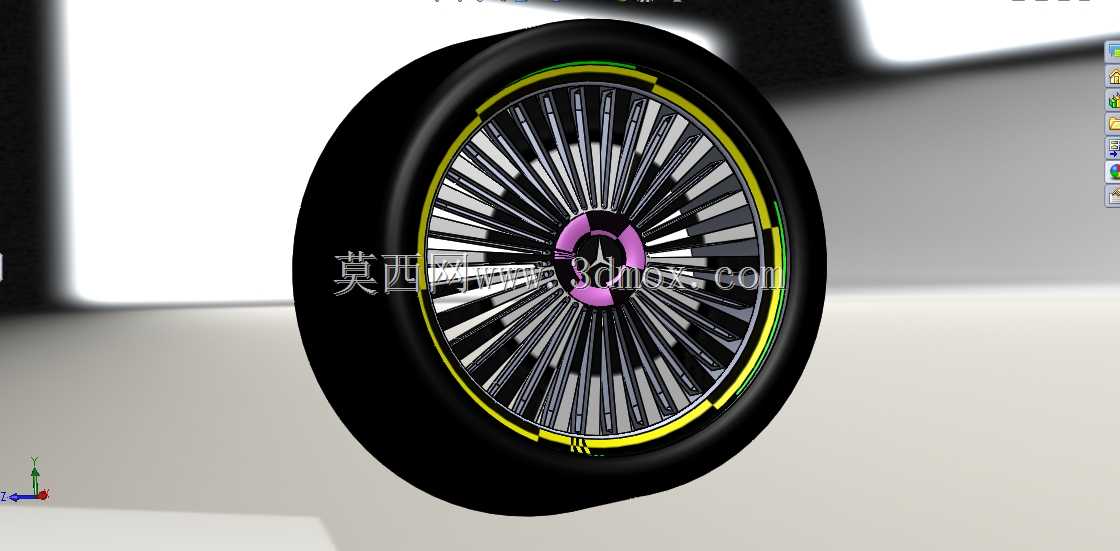

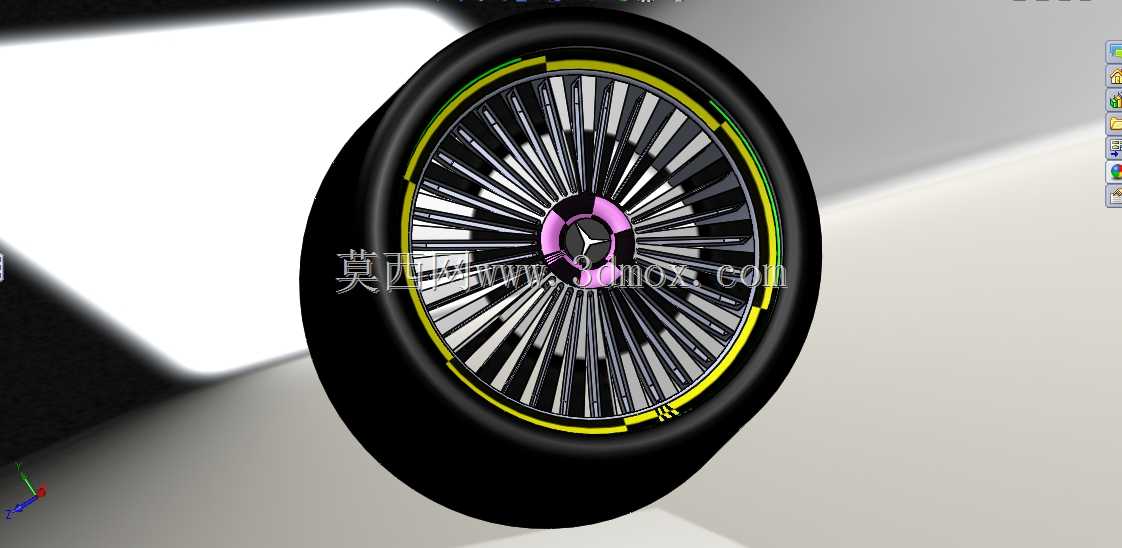

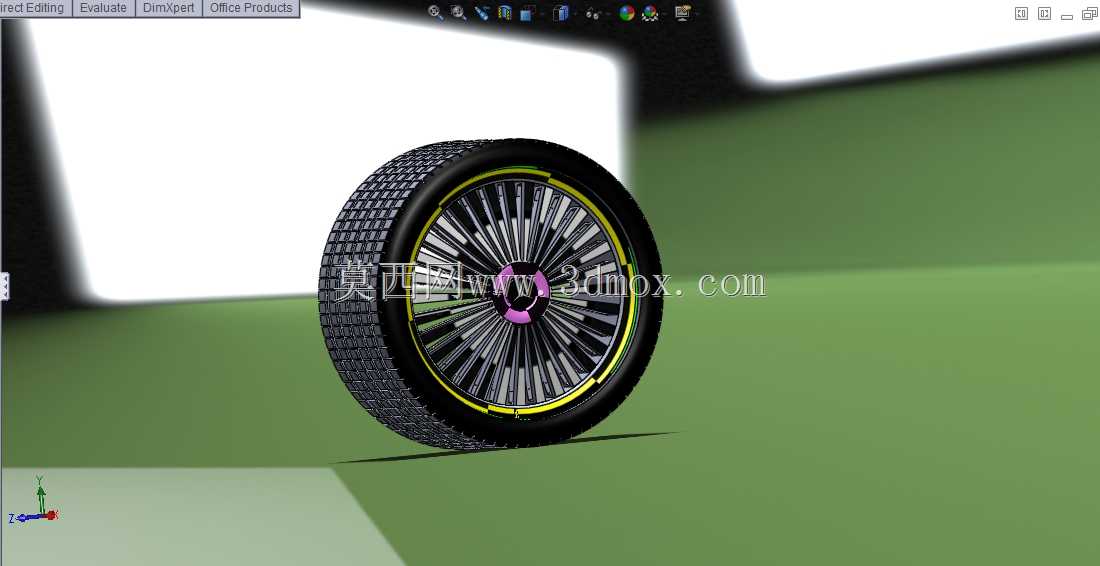

该行走轮组件主要面向民用乘用车的行走系统配套需求，可适配常规紧凑型家用轿车的非驱动轮位安装使用，也可作为低速电动代步车、场地观光车的行走部件选型参考，日常行驶场景下承担整车承载、滚动导向、缓冲路面冲击的核心作用，轮辋与轮胎的配合结构可兼容常规民用子午线轮胎的安装要求，无需额外定制非标密封件即可完成装配。设计过程中优先考虑轮辐的受力均匀性，采用放射状等距辐条布局，每根辐条的截面做渐变过渡处理，靠近轮毂中心安装座的位置厚度更大，向轮辋边缘延伸时逐步收窄厚度，既保证制动过程中扭矩传递的结构强度，也能在车辆经过颠簸路面时分散局部应力，避免辐条根部出现应力集中导致的疲劳断裂问题。轮毂中心的安装位预留了标准乘用车轮毂螺栓孔的分布空间，可匹配常规四孔、五孔的轮毂固定法兰，安装端面做了平面度公差控制，装配后可避免车轮转动时出现端面跳动量超标的问题，轮辋的边缘做了卷边强化处理，轮胎拆装过程中不会因为工具撬动造成轮辋边缘变形，也能在轮胎充气后保证胎圈与轮辋的贴合密封性，降低高速行驶时轮胎漏气的风险。配套的轮胎胎面做了多道环形沟槽设计，胎块边缘预留了排水切口，湿滑路面行驶时可快速排开胎面与路面之间的水膜，提升抓地稳定性，胎侧的厚度做了针对性强化，低速经过路肩时不会因为挤压造成胎侧帘线断裂。整体结构的安装边界参考常规16寸乘用车轮毂的尺寸参数设计，轮辐的突出量控制在常规制动卡钳的避让空间范围内，装配后不会与制动分泵、防尘挡板等周边部件发生运动干涉，轮胎充气后的整体外径符合紧凑型轿车的轮拱空间要求，转向过程中不会与翼子板内衬发生剐蹭。设计时同步考虑了车轮的动平衡需求，轮辋的内侧预留了平衡块安装位置，辐条的重量分布做了对称校准，成品装配后只需少量配重即可达到动平衡精度要求，减少高速行驶时的方向盘抖动问题。
