镂空散热型传动轮辋结构设计方案

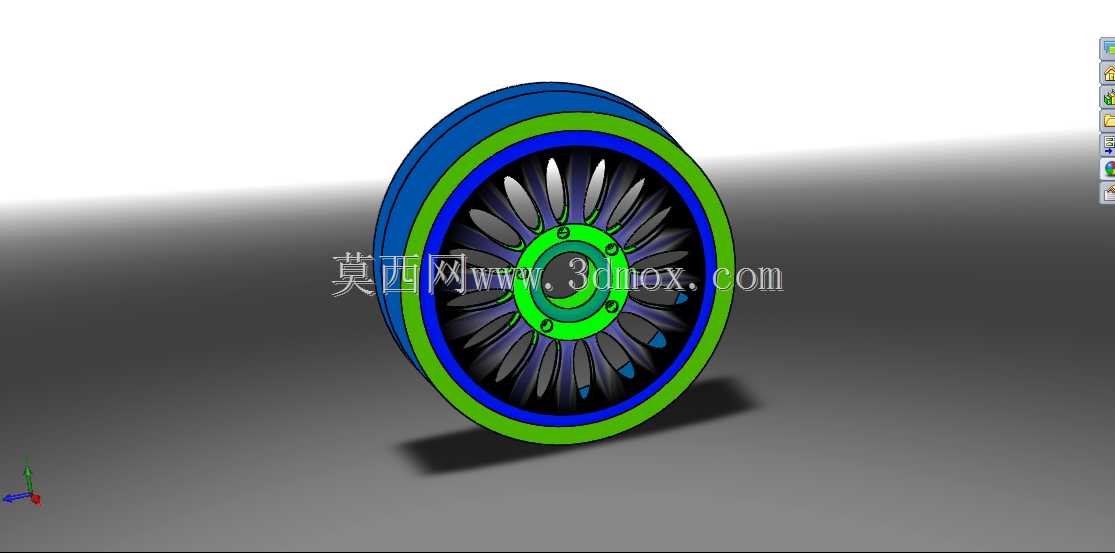

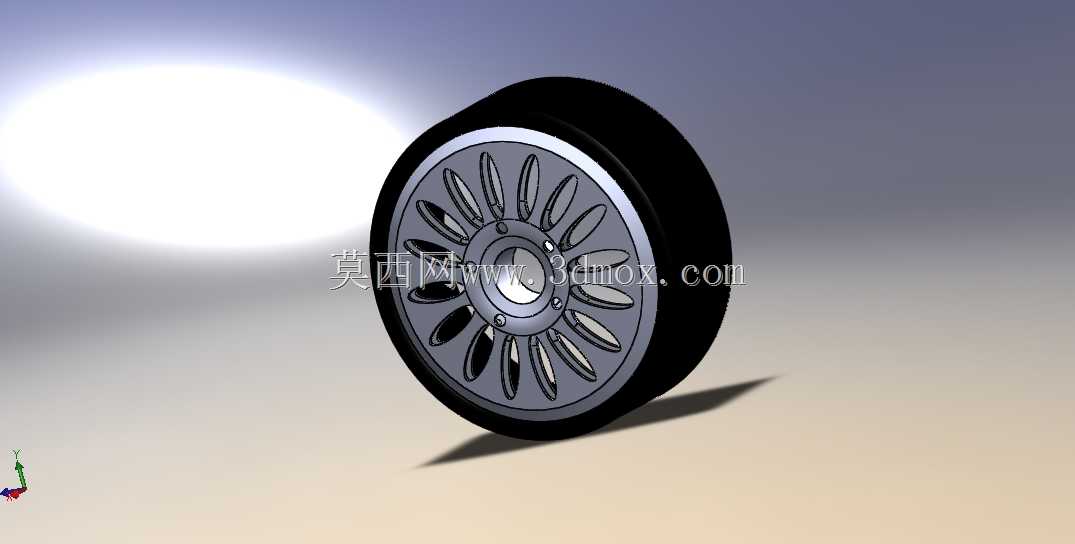

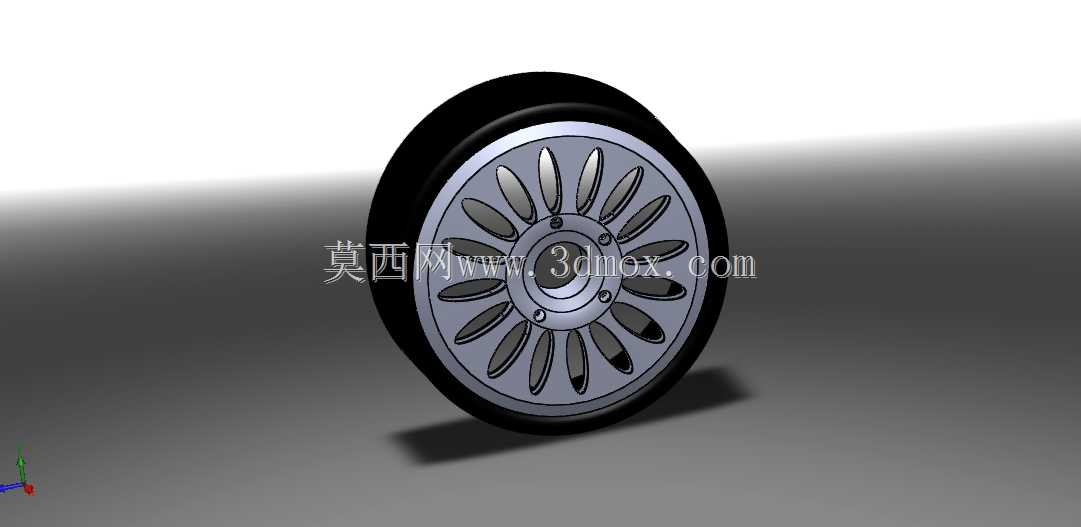

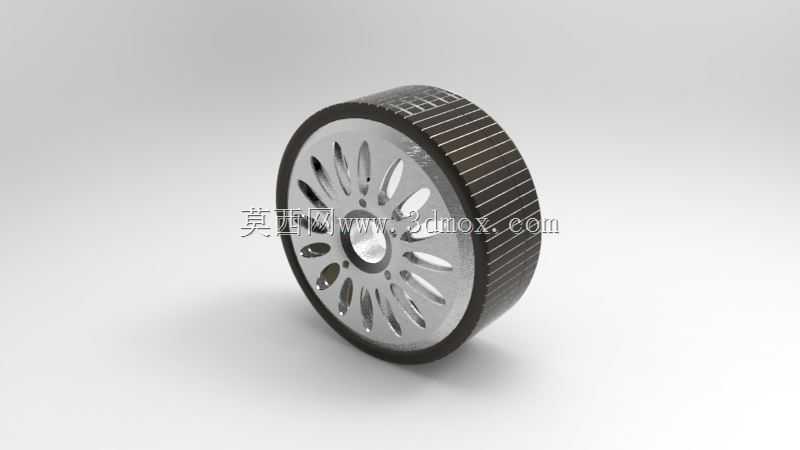

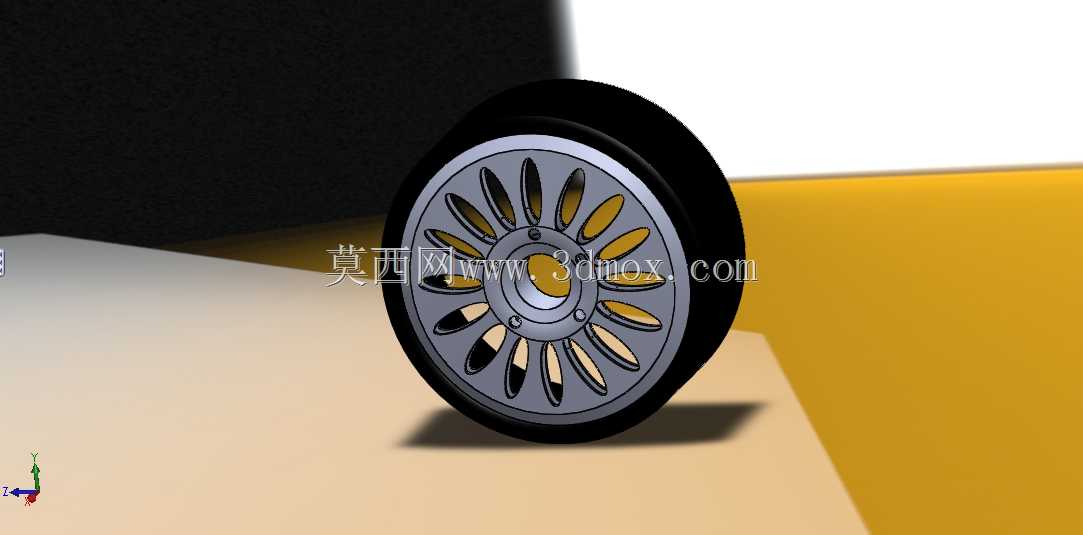

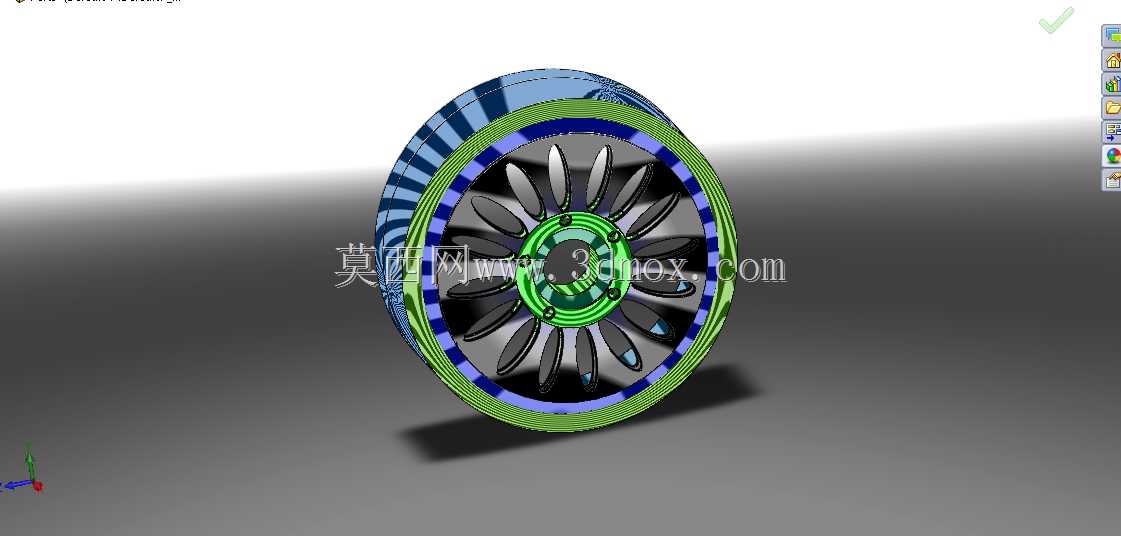

这类带镂空辐条结构的轮辋，常应用在需要持续高速运转的轻载传动场景中，比如小型输送设备的从动轮组、精密分选设备的摩擦传动轮、轻型代步设备的行走轮支撑结构，相比实心轮体，它的自重更低，运转时的转动惯量更小，驱动端的启动负载能得到有效控制，同时轮面的镂空缝隙可以在高速转动时形成贯通的气流通道，带走轮体与摩擦接触面长时间工作产生的热量，避免橡胶外圈因为持续积热出现过早老化、摩擦力衰减的问题。设计时首先要确认安装边界，中心轴孔的尺寸需要匹配对应规格的传动轴，轴孔周边的加厚凸台是核心受力区域，要保证与轴过盈配合或者键连接时的挤压强度，不会因为长期传递扭矩出现开裂变形；辐条采用放射状水滴形镂空排布，不是单纯为了外观减重，每一条辐条的受力路径都从中心凸台均匀延伸到轮辋外圈，避开应力集中的直角结构，所有镂空边缘都做了圆弧过渡，减少切削加工或者铸造时的应力残留，即使承受径向冲击载荷，力也能顺着辐条均匀分散到整个轮圈，不会出现局部应力过载断裂的情况。轮辋外圈设计了等距的细密齿状纹路，这部分是用来增加接触摩擦力的，当它作为摩擦传动轮使用时，齿纹可以嵌入配套的接触带表面，避免高速运转时出现打滑丢转的问题，外圈预留的环形槽是用来镶嵌耐磨橡胶圈的，槽的深度和宽度要匹配橡胶圈的安装公差，保证橡胶圈压入后不会在运转时出现松脱、移位。从安装适配性来看，轮体的轴向宽度控制在常规传动组件的安装尺寸范围内，两侧端面的平面度有严格要求，装配到轴上之后不会出现偏摆，保证转动时的动平衡性能，即使在每分钟上千转的工况下，也不会产生额外的振动噪音。设计过程中还要考虑加工工艺的可行性，镂空结构如果采用机加工方式制作，要预留足够的刀具走刀空间，避免出现过小的内角导致刀具无法加工；如果采用压铸成型，辐条的厚度要保持均匀，避免压铸时出现填充不满或者冷却变形的问题，轮体所有的棱角位置都做了微小的倒角处理，既可以去除加工毛刺，也能避免装配时划伤操作人员。
