乘用车双样式辐条轮毂轮辋结构设计

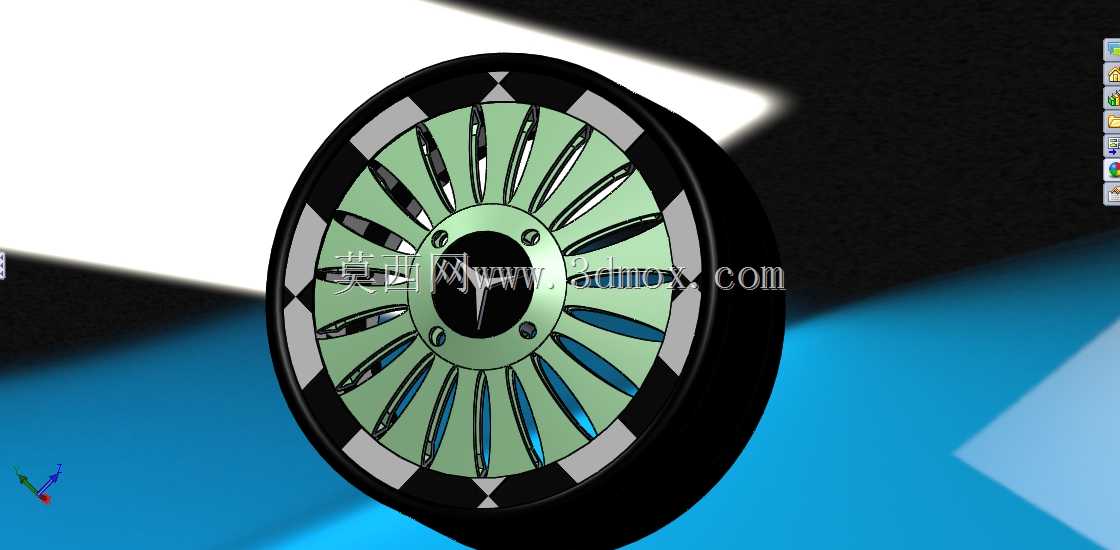

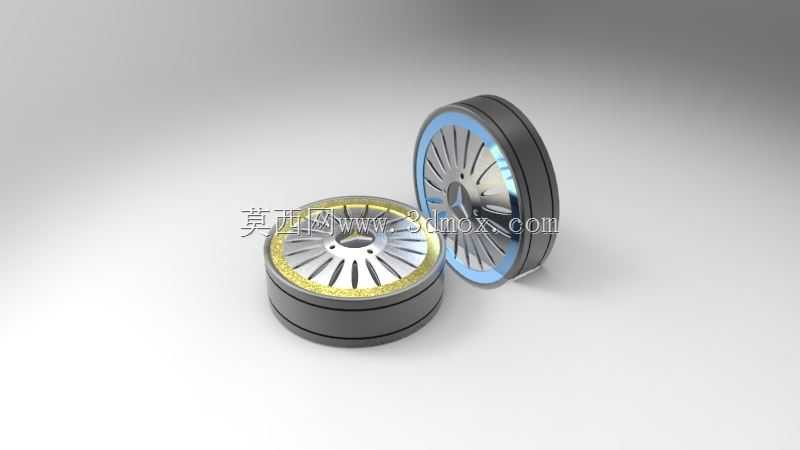

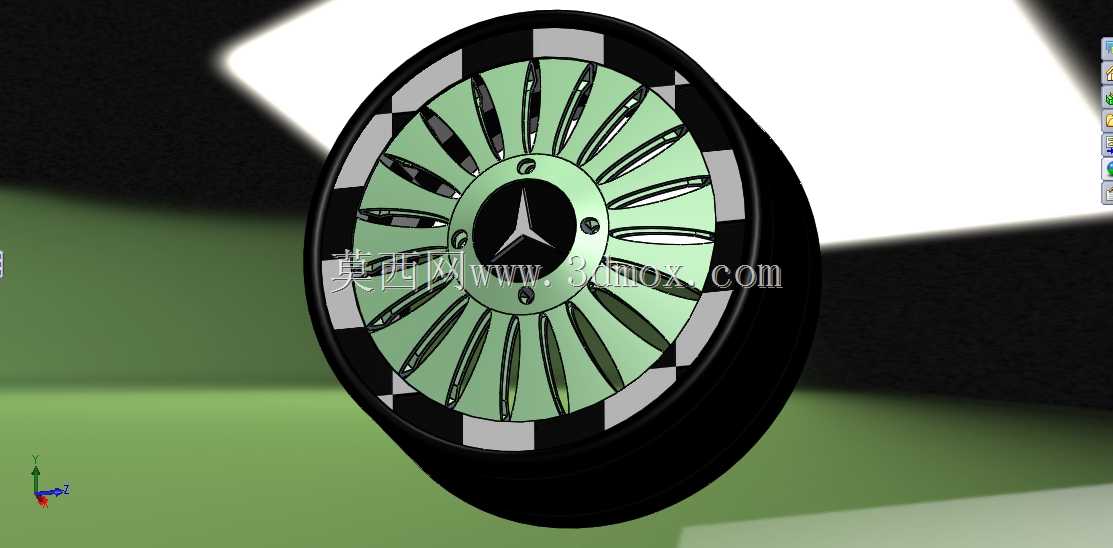

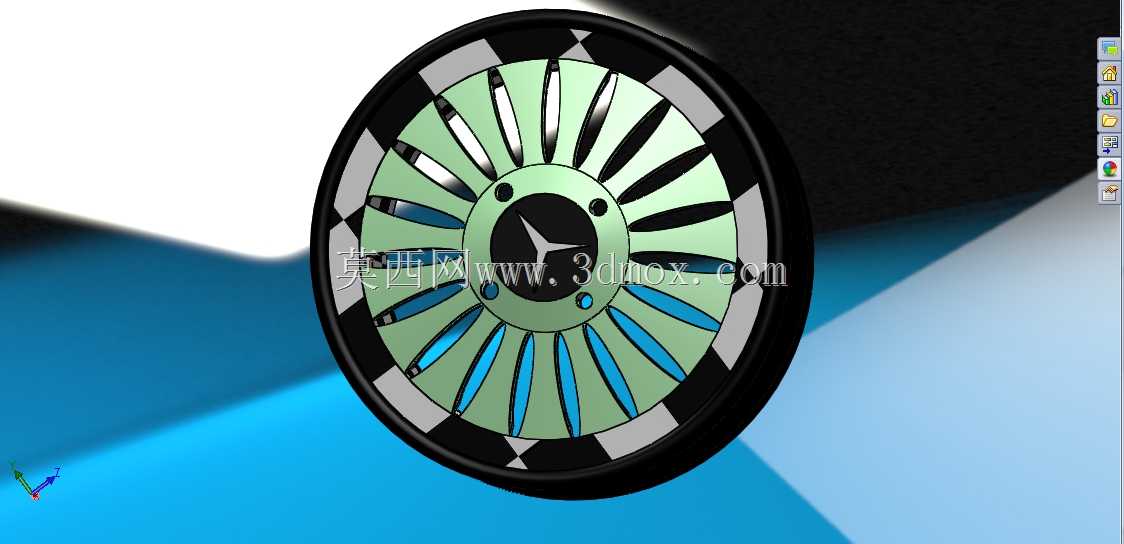

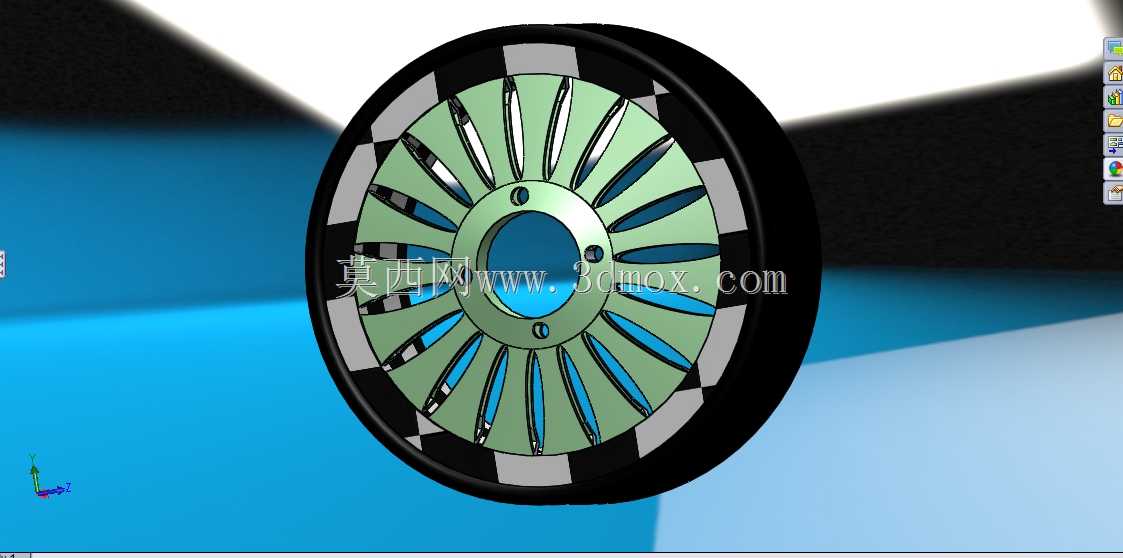

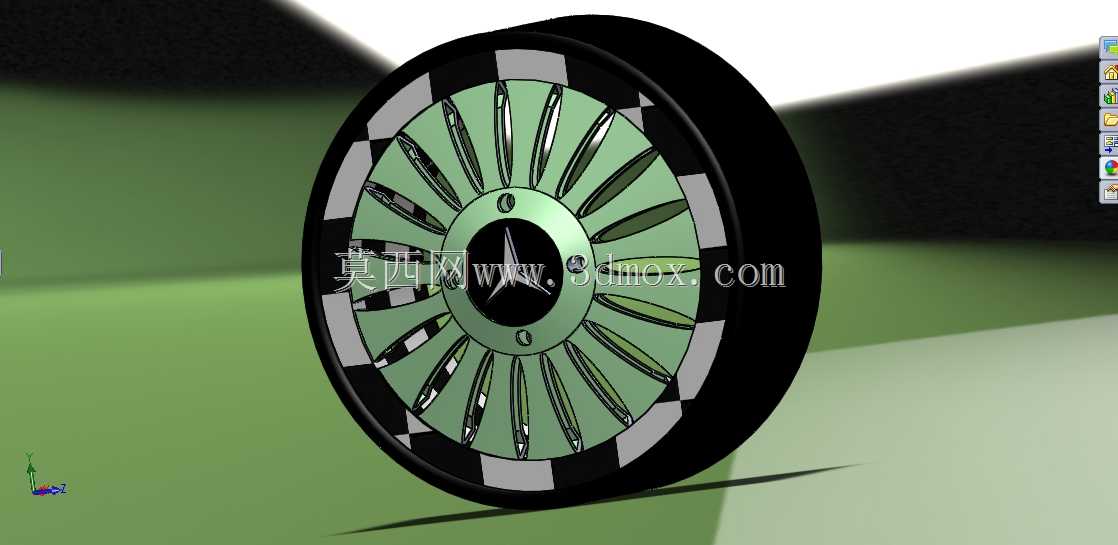

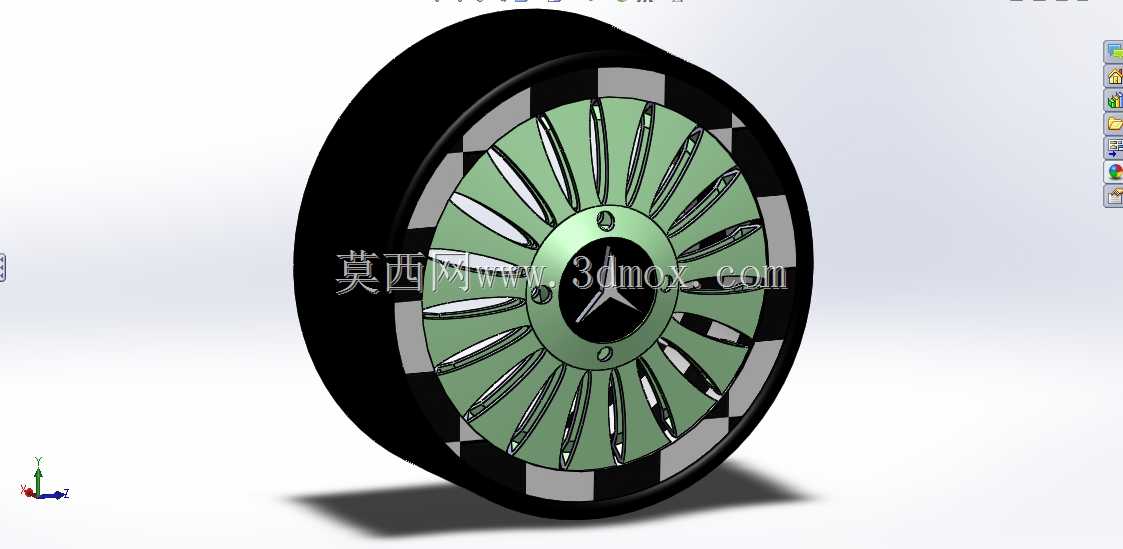

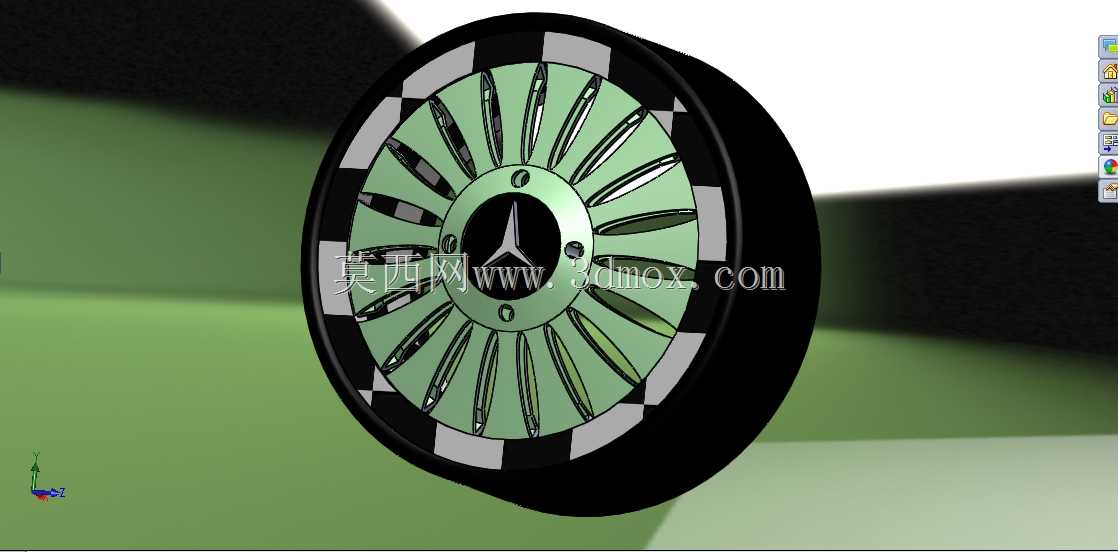

轮辋作为车轮的核心承载基体，需要同时匹配轮胎安装、轮毂轴承对接、制动系统避让三类核心安装边界，本次设计的两款轮辋分别适配家用紧凑型乘用车的舒适取向与运动取向配置需求，可覆盖16-17英寸子午线轮胎的安装尺寸范围，轮辋胎圈座角度严格匹配国标乘用车轮胎的配合公差，避免行驶过程中出现轮胎脱圈、气密失效的问题。两款轮辋的中心孔直径统一设定为适配多数前驱家用车的轴承对接尺寸，孔位分布圆直径匹配常规五孔轮毂的安装标准，可直接适配同参数的转向节、制动盘安装位，不需要额外加装变位法兰即可完成装车匹配。设计过程中优先对轮辐的受力路径做了优化，其中金色饰圈的款式采用多辐条放射式布局，单根辐条的截面做了变厚度处理，靠近轮心位置的厚度更大，向轮缘延伸过程中逐步收窄，在保证径向承载能力满足整车载荷要求的前提下，尽可能降低轮组的转动惯量，减少起步、制动过程中的动力损耗；带蓝色装饰环的款式采用了镂空辐条搭配内嵌反光结构的设计，辐条之间的镂空区域预留了足够的制动系统散热通道，可在连续制动工况下为制动盘引导侧向气流，避免制动热衰退影响行车安全。轮辋的轮缘位置做了加厚卷边处理，可在车辆低速蹭到路沿时避免轮辋本体出现硬损伤，同时轮辋的气门嘴安装孔位做了沉台设计，避免充气嘴突出轮辋表面造成磕碰损坏。从实际装车场景来看，两款轮辋都可适配日常城市通勤、近郊非铺装路面通行的使用需求，轮辋的内侧预留了动平衡配重块的安装卡槽，不需要额外粘贴外置配重块即可完成动平衡校准，减少高速行驶过程中的车轮抖动问题。设计时还考虑了后期改装的兼容性，轮辋的偏距设定在常规家用车的适配区间内，不会出现打方向蹭到翼子板内衬、蹭到制动卡钳的问题，轮辐背面的卡钳避让空间可兼容多数原厂单活塞浮动卡钳的安装尺寸，不需要对制动系统做额外改动即可直接替换原厂钢制轮辋。
