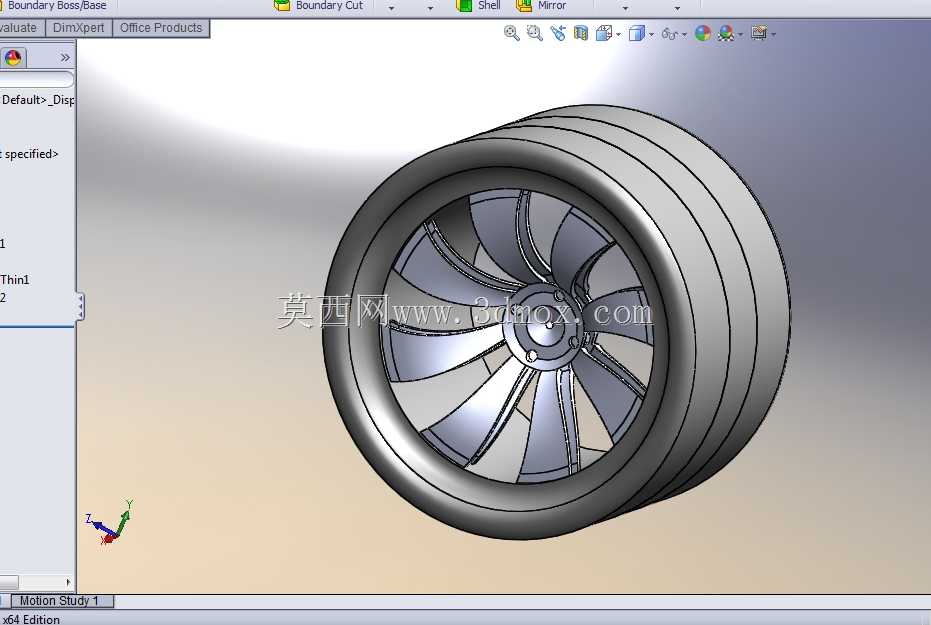

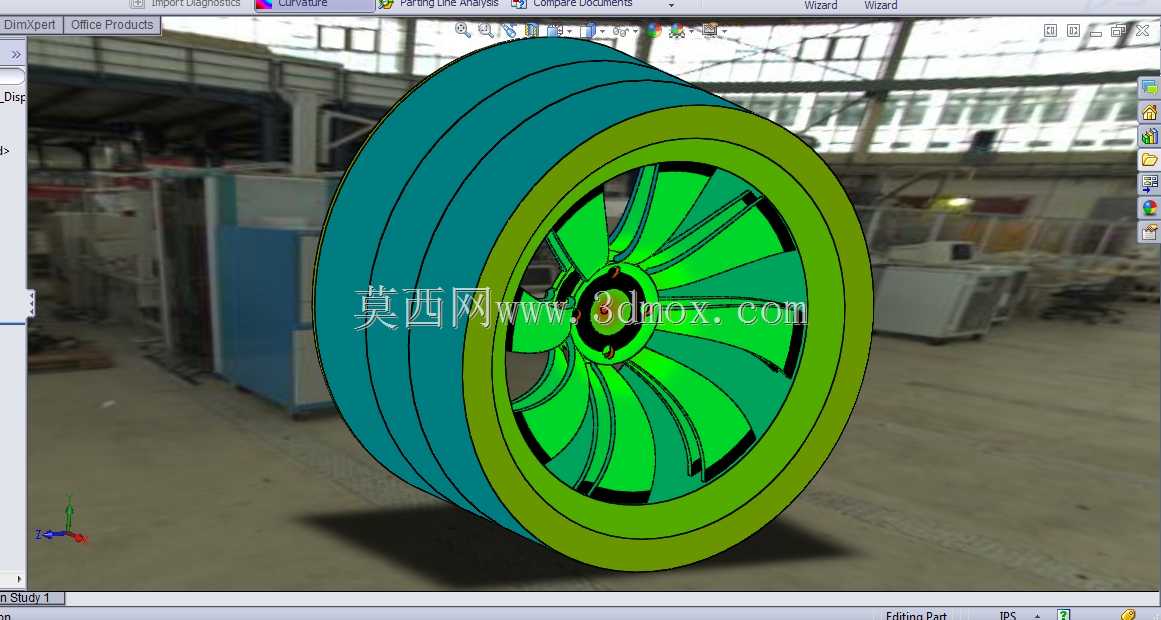

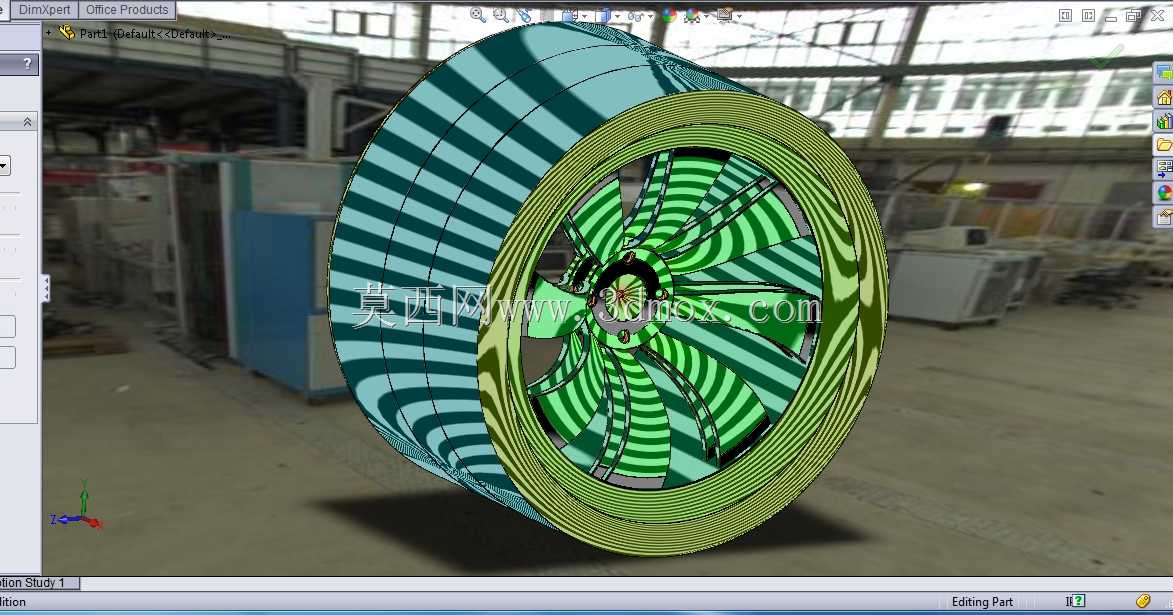

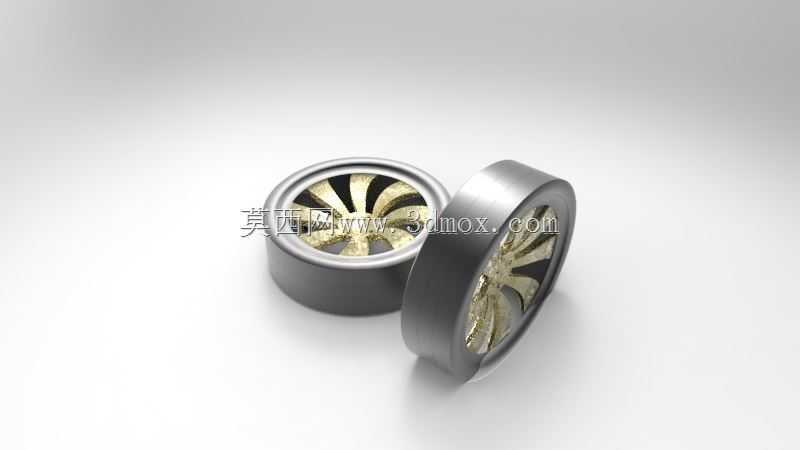

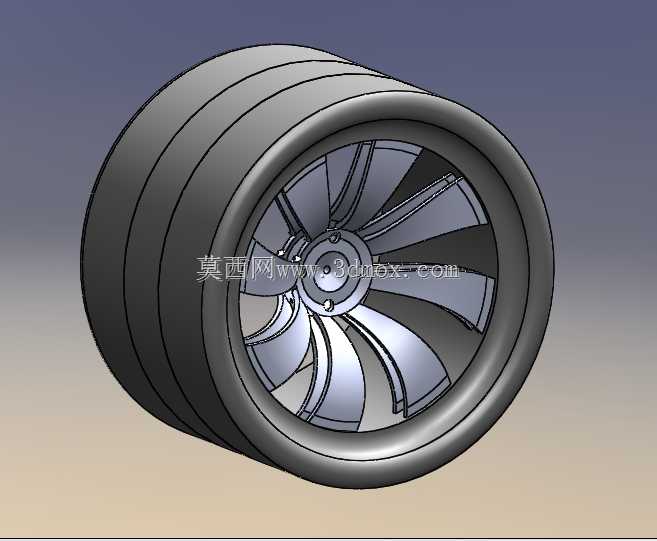

金属辐条式小型承载车轮结构设计

该车轮结构主要面向小型移动设备、轻型运载装置的行走场景，可适配室内短途转运载具、小型巡检设备、轻量化移动工作台的行走端使用，承担设备整体重量传递、滚动行走的核心功能，在平整硬质铺装路面上可实现低阻力滚动，同时兼顾一定的径向抗冲击能力。设计过程中优先考虑轮体的受力均匀性，辐条采用对称式放射排布，每根辐条的截面做了等强度过渡处理，从轮心连接位置到轮辋衔接处逐步调整截面厚度，避免应力集中在辐条根部，在承受垂直载荷时可将受力均匀分散到整个轮辋圈体上，不会出现局部受力过载导致的辐条变形问题。轮辋部分采用双层卷边结构设计，外层为光滑的金属接触面，滚动过程中与地面接触面积稳定，不会出现偏磨现象，内层预留了标准轴承安装位，安装边界尺寸适配常规的小型轮轴直径，装配时可直接压入标准深沟球轴承，无需额外加工转接衬套，轮体两侧的挡边高度经过核算，既可以保证轴承安装后的轴向定位，又不会额外增加轮体的整体宽度，适配安装空间紧凑的设备场景。轮心的轮毂部分做了加厚处理，轴孔位置设置了键槽卡位，可传递行走驱动扭矩，适配主动轮的安装需求，若作为从动轮使用时也可更换为光孔配合衬套的结构，适配不同的装配需求。辐条表面做了圆弧过渡处理，没有尖锐棱角，既可以降低加工过程中的应力残留，也能避免装配维护时的磕碰划伤。轮体整体的径向跳动量控制在较小范围内，高速滚动时不会出现明显的偏摆震动，可适配转速不高的连续行走工况。在实际选型适配时，需要注意安装位置的轴向预留空间要略大于轮体总宽度，轮轴的同轴度需要控制在合理公差范围内，避免轮体转动时出现卡滞、偏磨的问题，轮辋的接触面对应的地面硬度需要满足承载要求，在软质地面使用时可额外加装外包橡胶胎面，提升抓地力的同时降低滚动噪音。
