小型轻量化多辐条轮毂轮组结构设计

这类小型轮组结构，最初的设计出发点是适配桌面级小型移动载具、模型类行走机构以及小型智能巡检设备的行走端需求，区别于常规工业脚轮的全包裹式结构，该轮组采用外露辐条搭配多层轮辋的构型，在保证轮体径向承载能力的同时，尽可能降低轮体自身的转动惯量，让驱动端的动力输出损耗控制在更低水平。从实际应用场景来看，这类轮组既可以适配小型竞速模型载具的行走需求，也能经过尺寸缩放调整后，用于轻型AGV小车的从动轮组，部分对外观质感有要求的小型展示类移动设备，也能采用该结构作为行走部件，兼顾结构强度与外观展示效果。

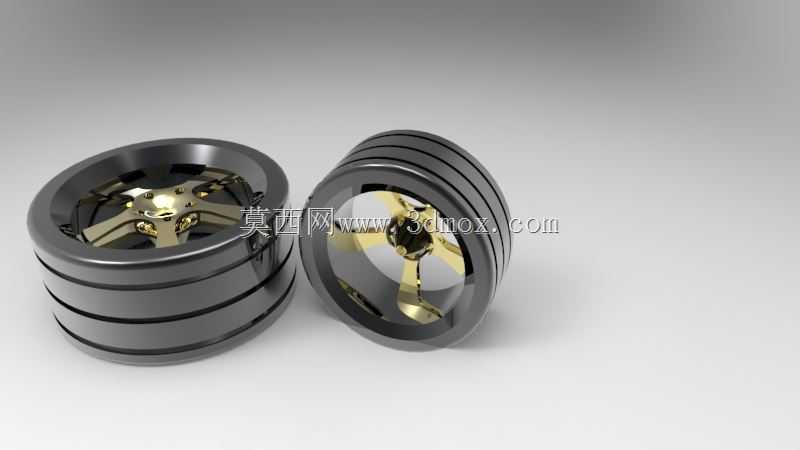

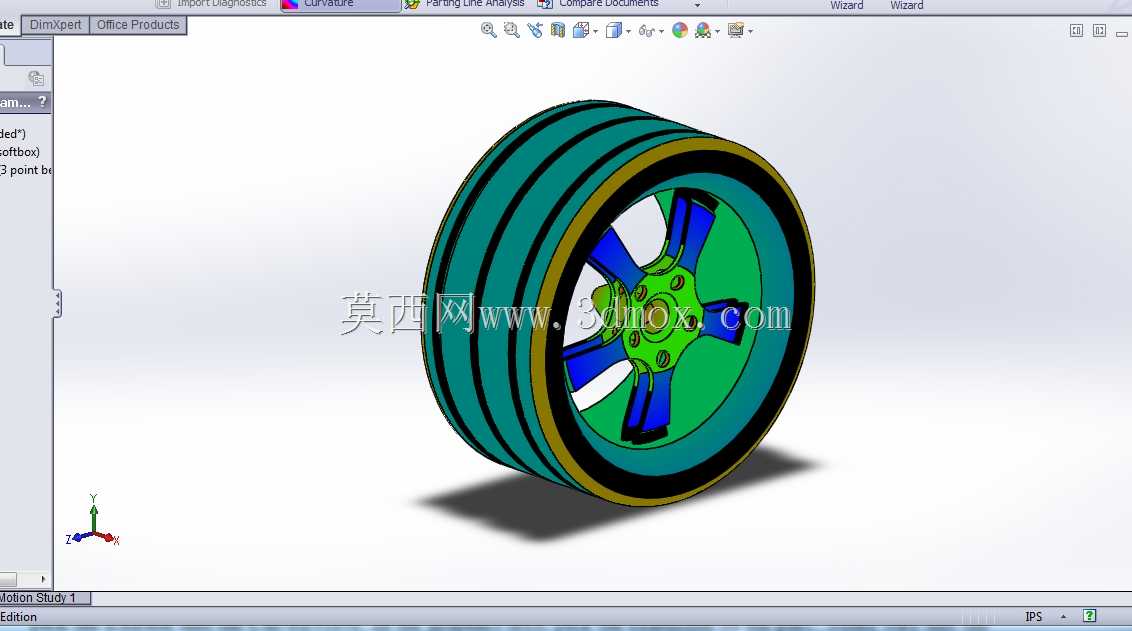

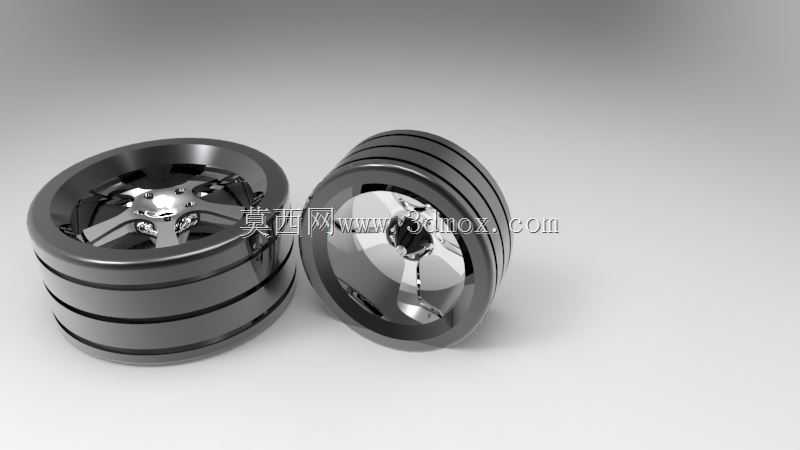

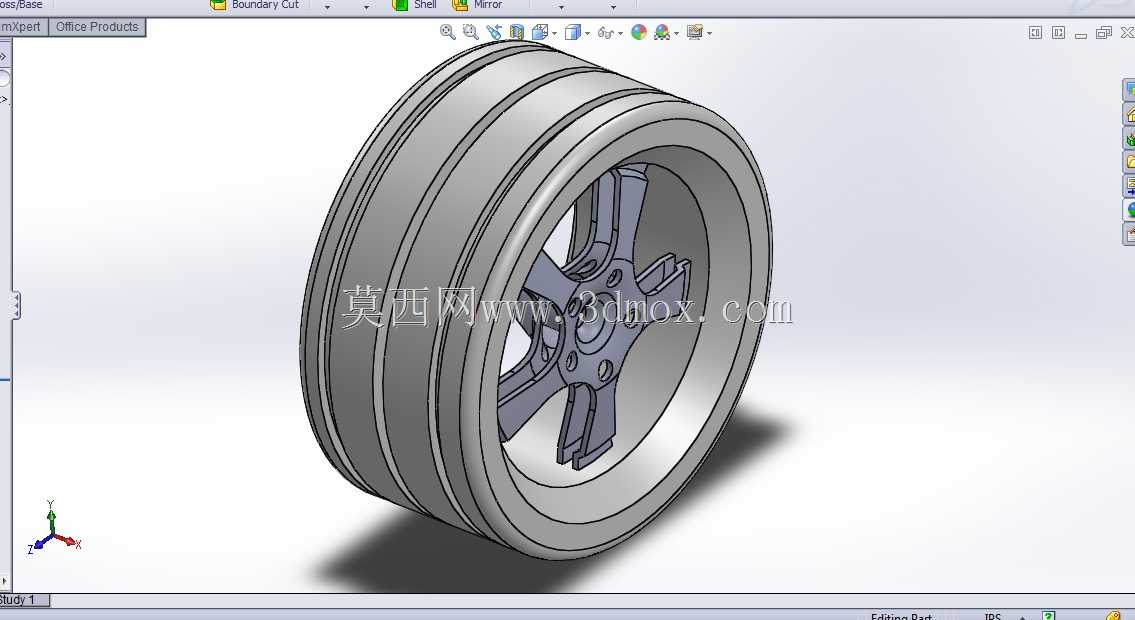

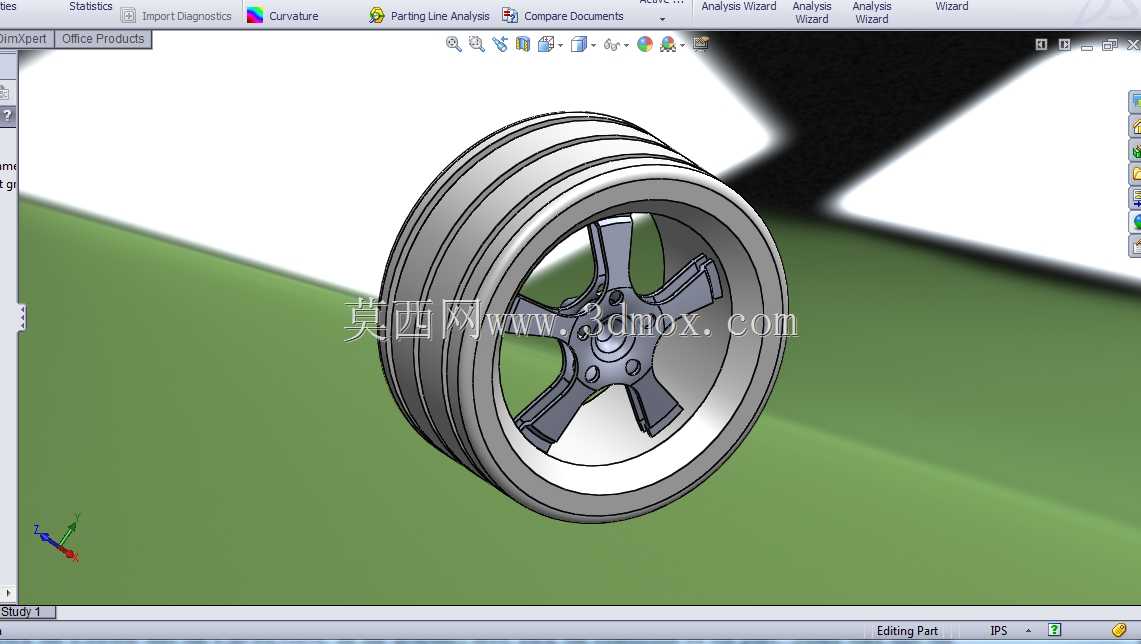

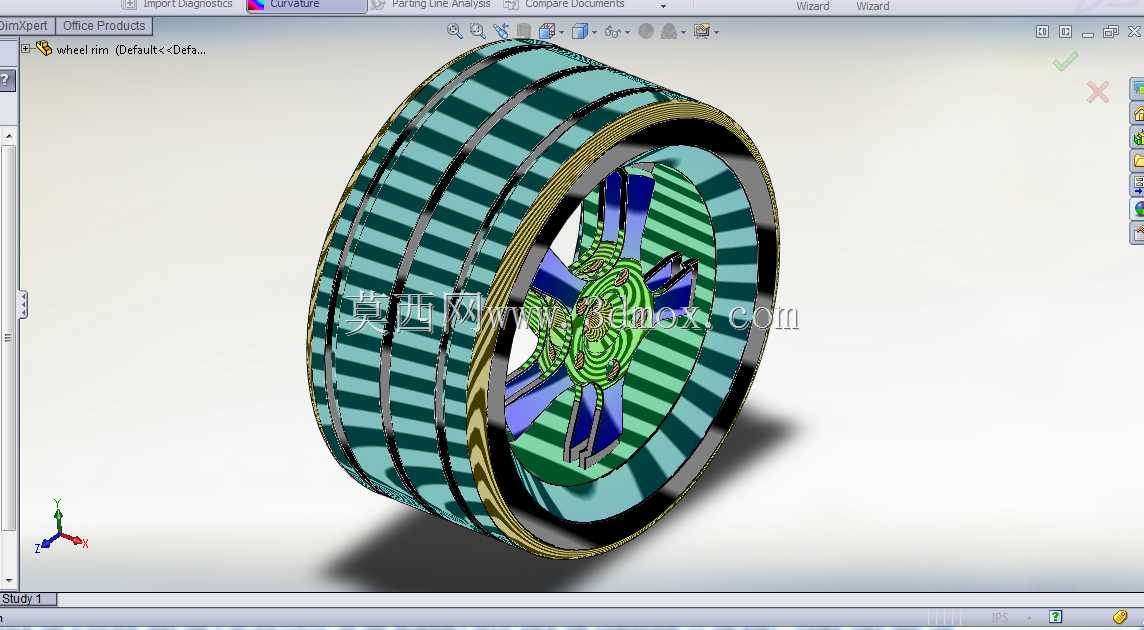

设计过程中，首先确定的是轮辋的分层结构，三层平行的环形轮辋通过周向均匀分布的连接筋整合为一体，相比单层等厚度轮辋，分层结构在同等材料用量下，能获得更高的抗侧向形变能力，当轮体受到侧向冲击力时，多层轮辋可以分散应力传导路径，避免单层结构容易出现的应力集中断裂问题。辐条部分采用五辐式对称分布构型，每根辐条都做了变截面处理，靠近轮轴安装座的位置截面更宽，向轮辋方向延伸时逐步收窄，这种设计既符合轮体转动时的应力分布规律——靠近轴心位置承受的扭矩更大，需要更高的结构强度，也能进一步减少不必要的材料冗余，降低轮体整体重量。

安装边界方面，轮体中心的安装孔位采用标准的圆形轴孔配合结构，孔位周边做了加厚的安装座设计，安装座上预留了周向均匀分布的锁紧孔位，可以适配顶丝锁紧、键连接等多种常见的轮轴固定方式，不需要额外加工转接件就能完成装配。轮辋的外圆面预留了标准的轮胎安装槽，可以直接适配对应尺寸的橡胶防滑胎皮，安装胎皮后轮体与接触面的摩擦力能得到有效提升，避免行走过程中出现打滑问题。从尺寸适配性来看，该轮组的轴向宽度控制在较窄的区间，不会占用过多的载具底盘横向空间，对于底盘安装空间局促的小型设备来说，这种窄幅设计能留出更多空间给内部的电路、电池等组件。

实际结构验证阶段，这类轮组的径向承载能力完全能覆盖小型载具的负载需求，转动过程中因为辐条对称分布，动平衡表现较好，高速转动时不会出现明显的偏摆抖动问题。轮体的棱角位置都做了小圆角过渡处理，既避免了加工过程中出现的锐边毛刺问题，也能减少应力集中点，提升轮组的抗疲劳寿命，即使在频繁启停、反复正反转的使用场景下，结构连接处也不容易出现开裂失效的问题。
