食品加工用倾斜式挡边带式输送装置

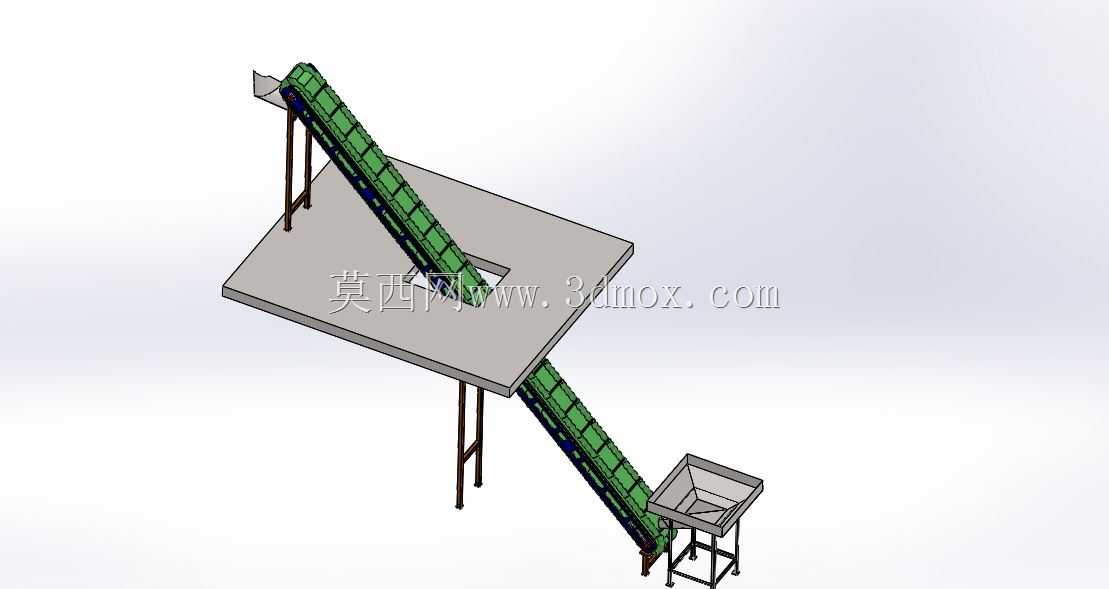

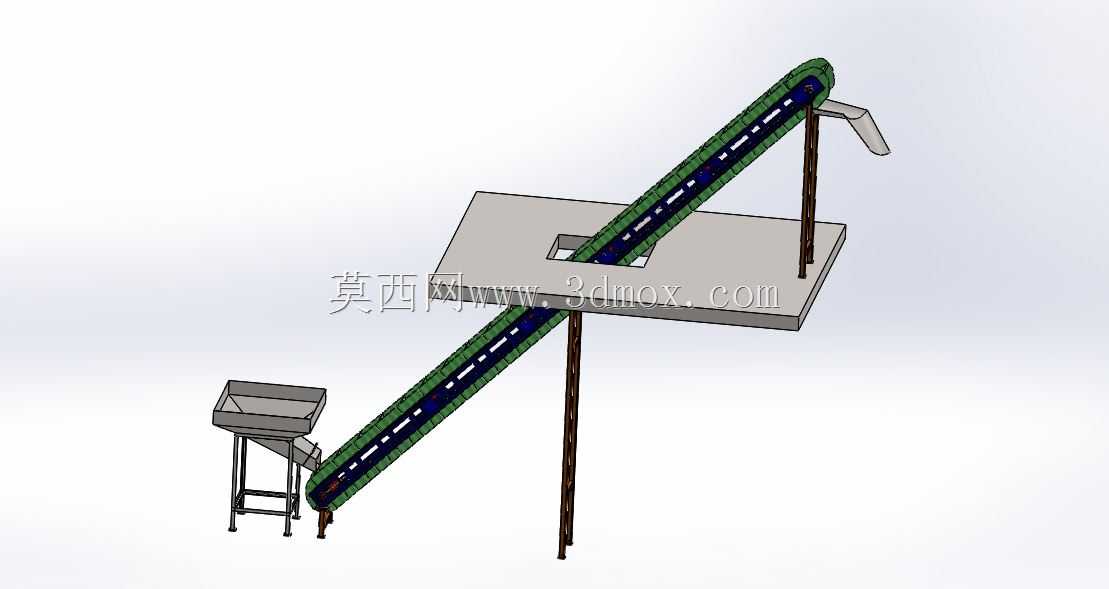

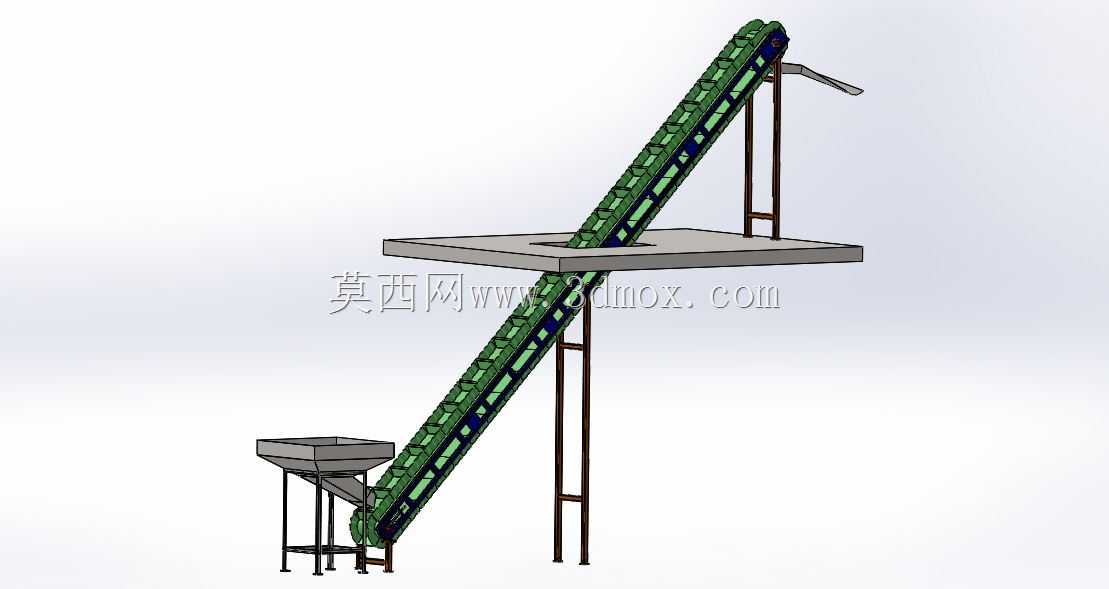

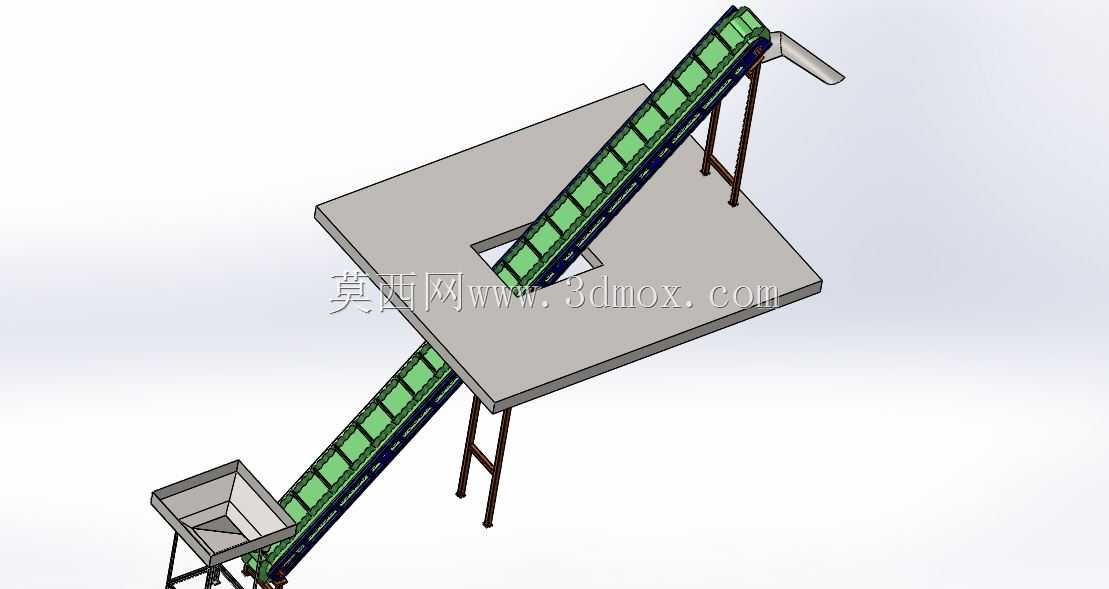

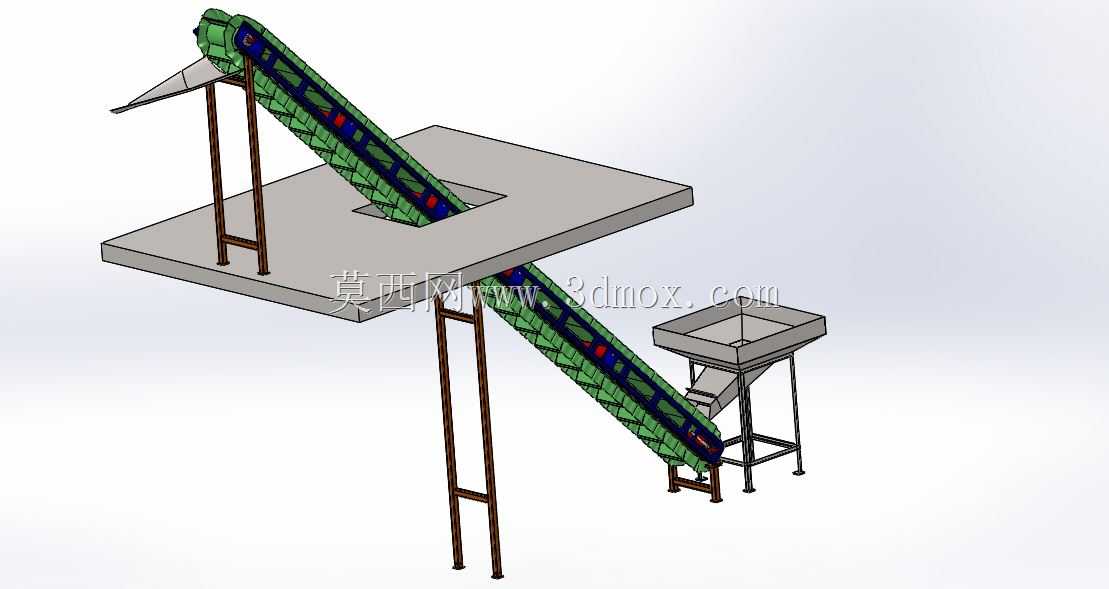

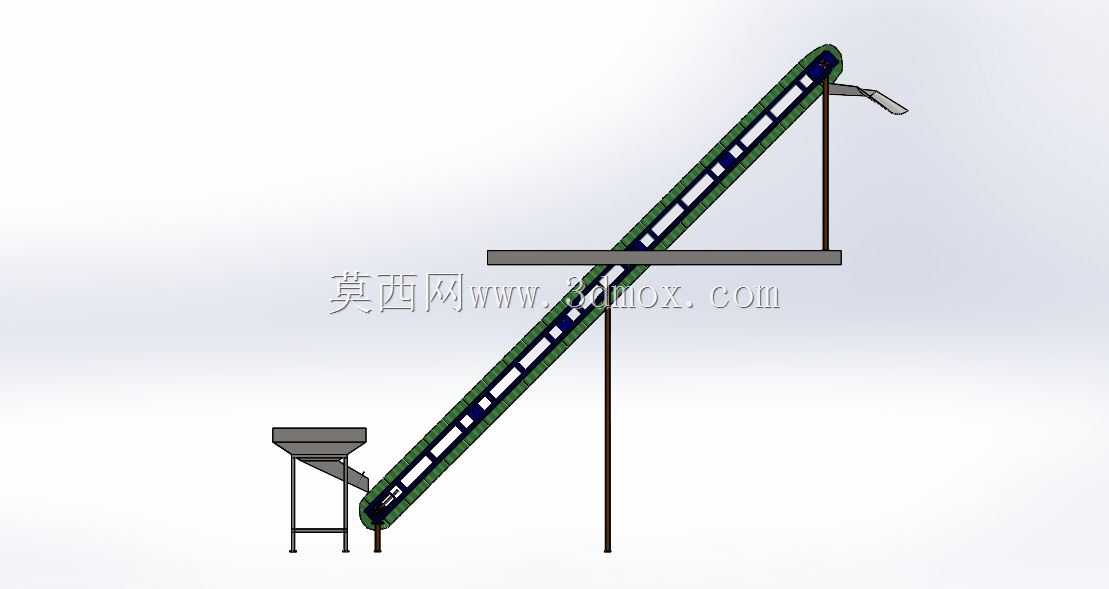

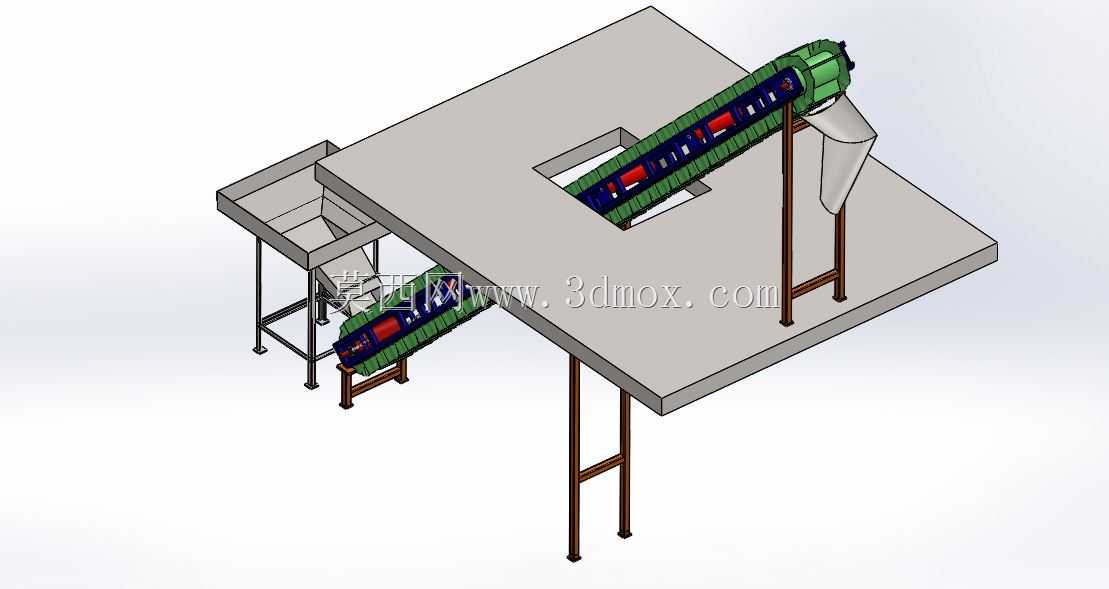

该倾斜布置的带式输送结构，主要面向食品加工场景中散状颗粒物料的垂直提升与转序作业，尤其适配制糖生产环节中白砂糖、绵白糖等易散落颗粒的密闭输送需求，可衔接下方料仓出料口与上层作业平台的进料工位，完成散料从低位到高位的连续转运，避免人工上料带来的物料洒落、污染与效率损耗。设备整体采用Z型倾斜布局，下部设置敞口接料料斗，料斗侧壁做倾斜导料设计，可承接上游工序输出的散状物料，引导物料平稳落至下部皮带承接段；中部输送段采用带挡边的绿色皮带结构，挡边沿皮带运行方向等距布置，可在大倾角提升过程中兜住散状颗粒，避免物料沿倾斜皮带下滑回落，保障大角度输送时的物料留存率，倾斜段的支撑框架采用方管焊接结构，沿输送方向设置多组横向支撑与斜向加强筋，抵消皮带运行时的侧向拉力与设备自重带来的框架形变，保障长周期运行的结构稳定性。上部出料端设置水平过渡段，皮带绕过头部改向滚筒后，物料依靠自重从出料端滑落至上层平台的接料工位，头部旁侧设置手摇调节机构，可通过手轮转动调整皮带张紧度，适配不同运行时长下的皮带蠕变伸长量，无需拆卸框架即可完成张紧度微调，降低日常维护的操作难度。设计阶段针对散糖的物料特性做了适配调整，皮带表面采用光滑易清洁的材质，避免糖粒残留粘结滋生细菌，框架结构尽量减少卫生死角，所有焊接位置做圆弧过渡处理，方便生产间隙的冲洗清洁；安装时需注意下部接料段的水平度偏差控制在千分之二以内，避免接料时物料偏载导致皮带跑偏，上部水平段需与上层作业平台的进料口做密封衔接，减少物料转运过程中的粉尘外溢，设备整体的安装高度可根据现场平台的实际层高调整支撑腿的固定位置，适配不同车间的布局差异，倾斜段的倾角设置在物料安息角以上，兼顾输送效率与空间占用率，避免倾角过大导致的物料滑落，也避免倾角过小导致设备水平投影长度过长占用过多车间空间。
