链传动多辊道物料输送结构设计

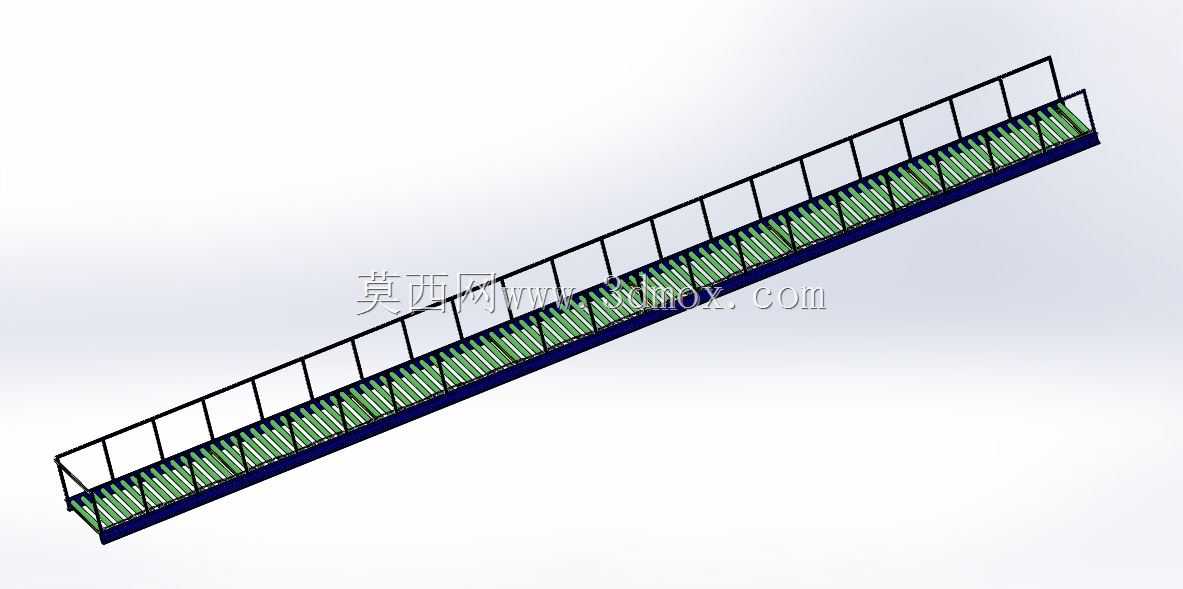

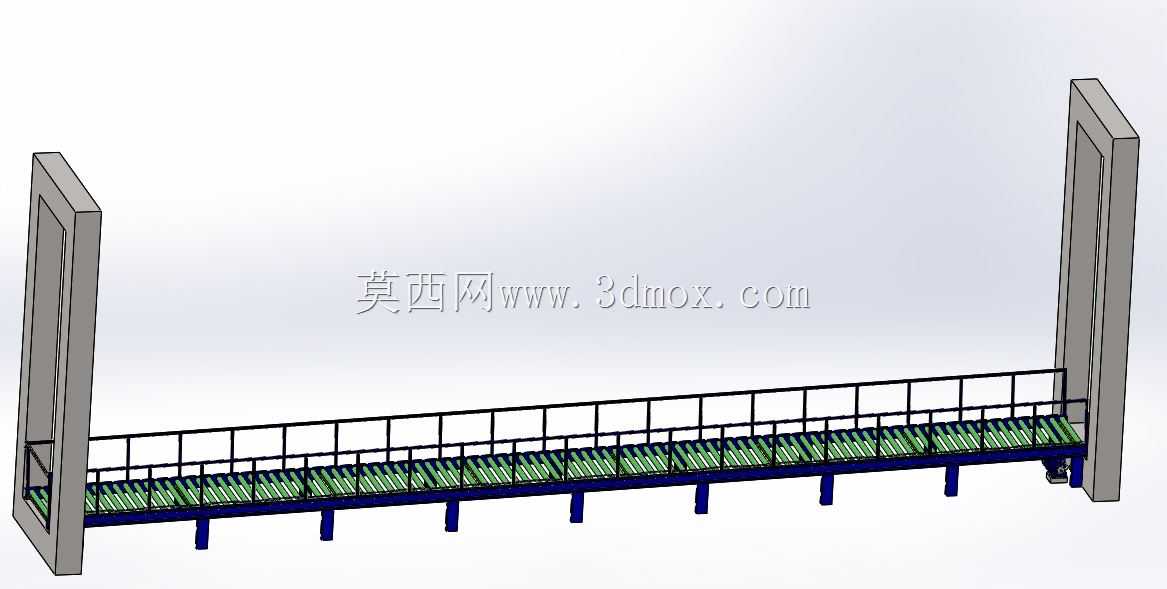

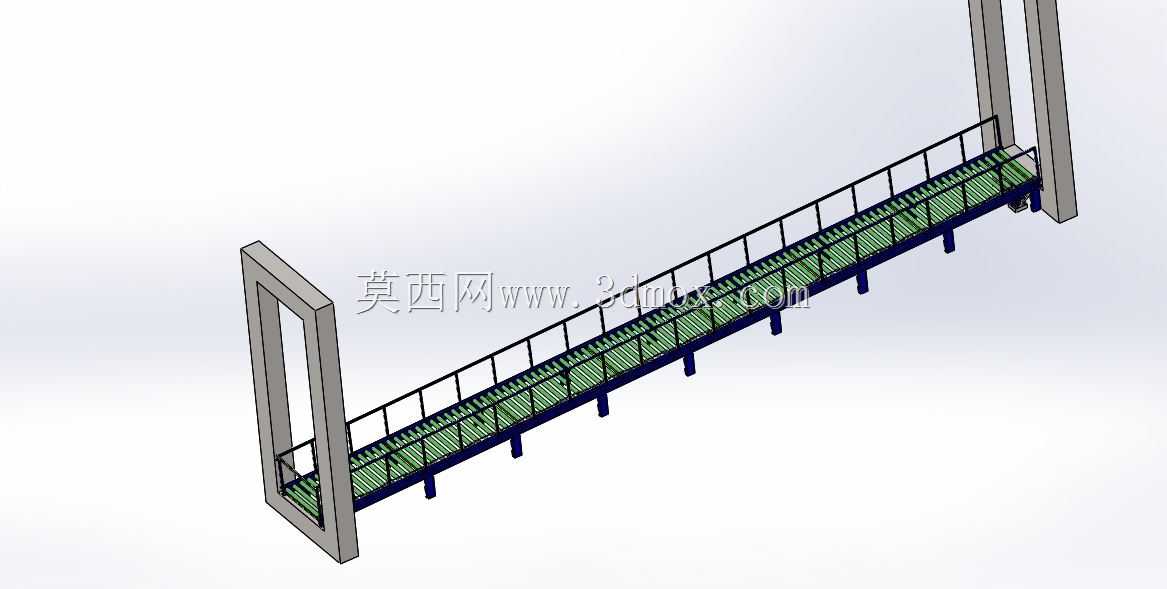

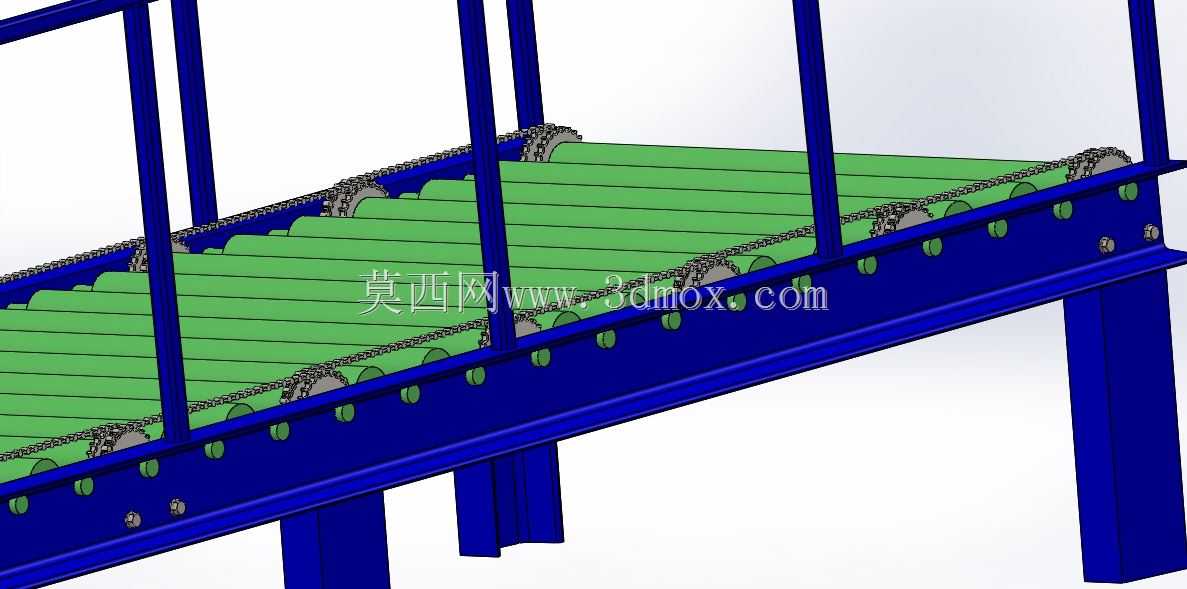

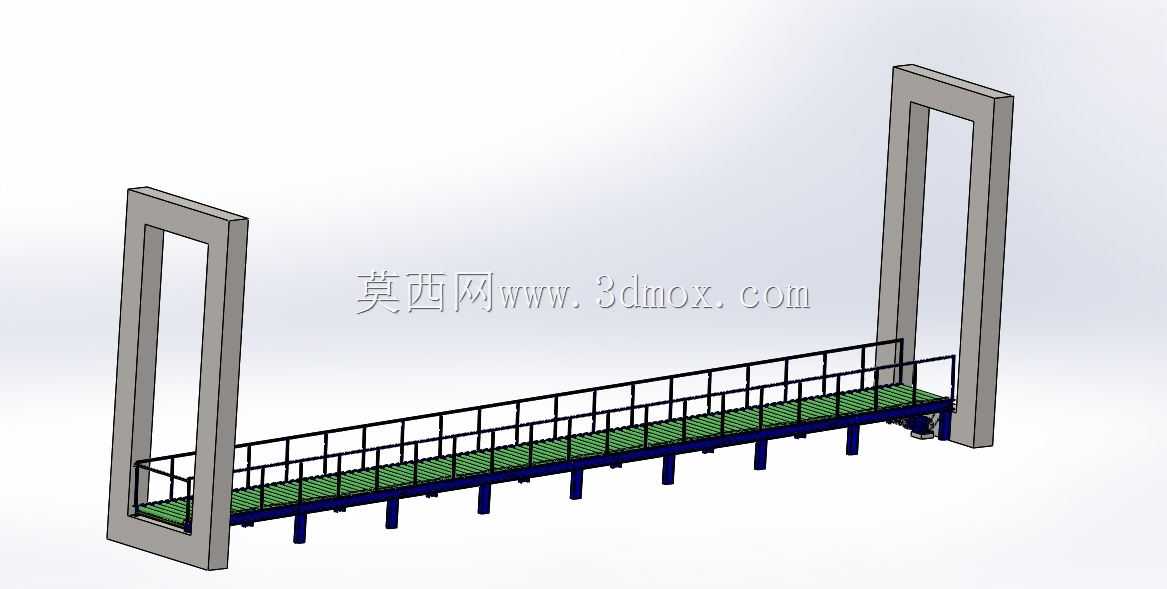

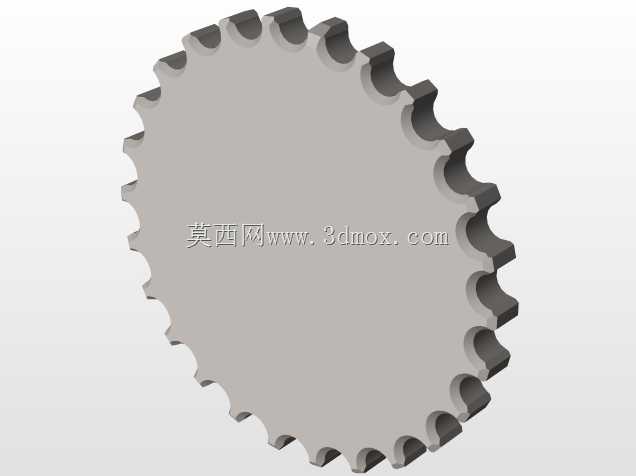

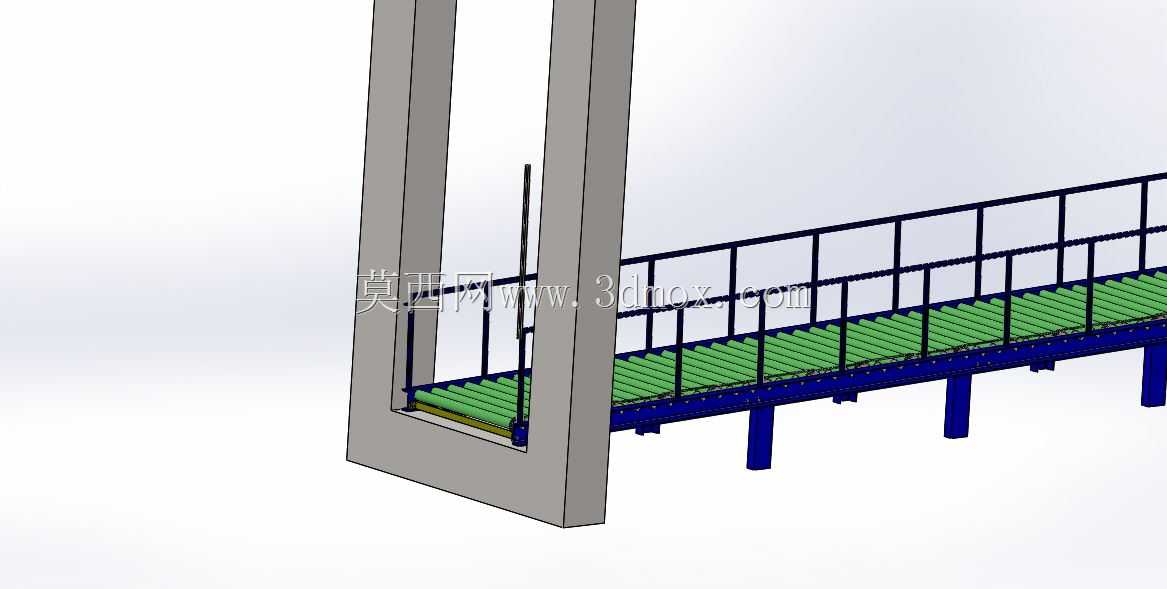

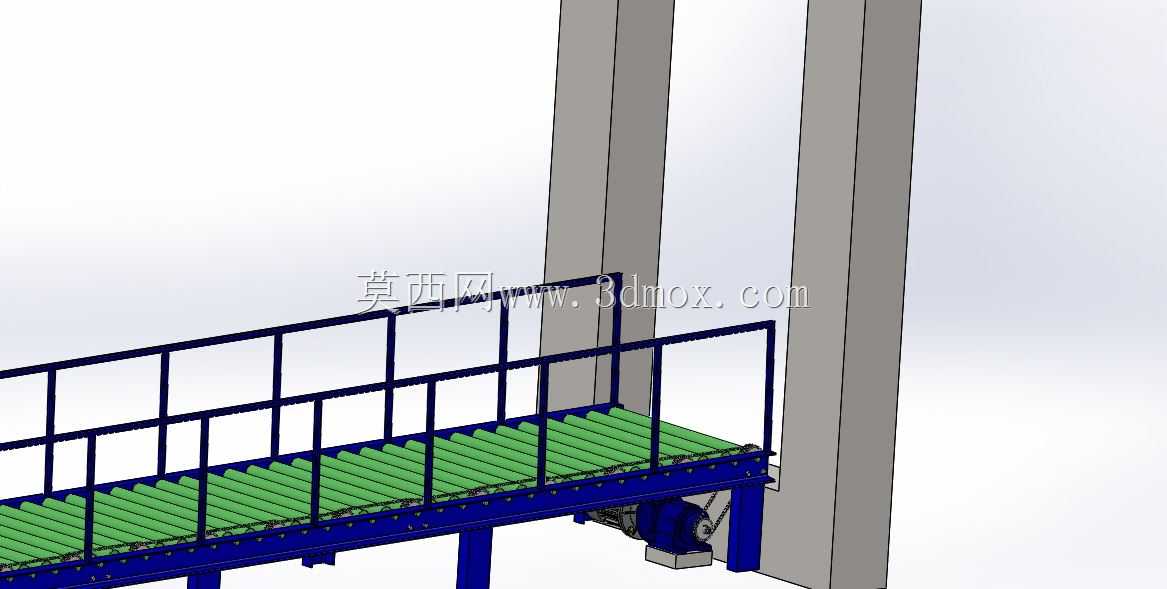

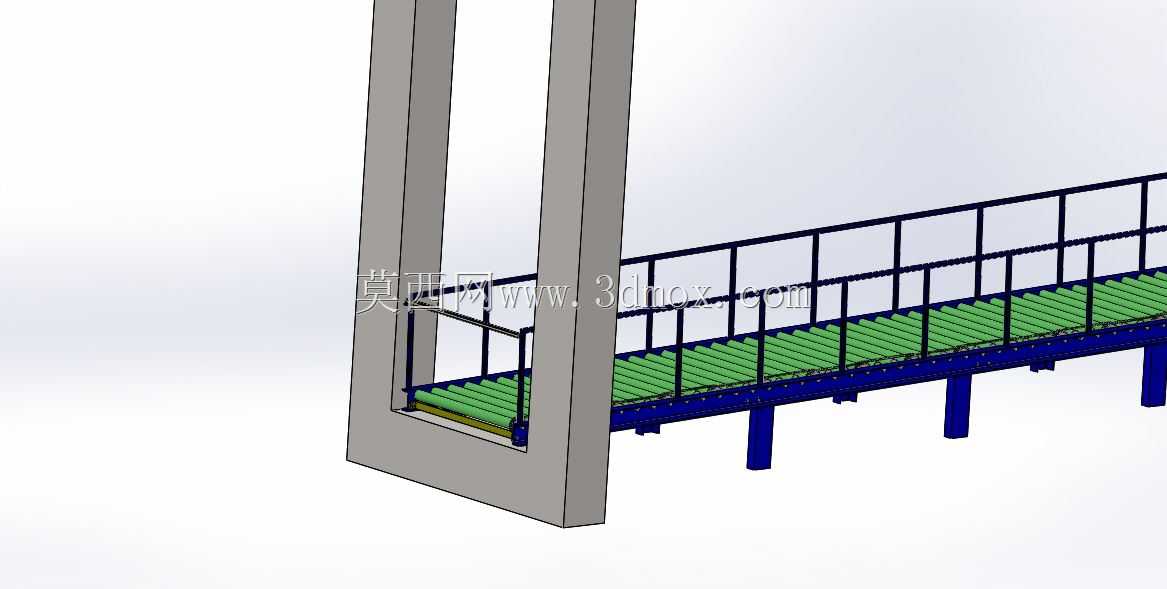

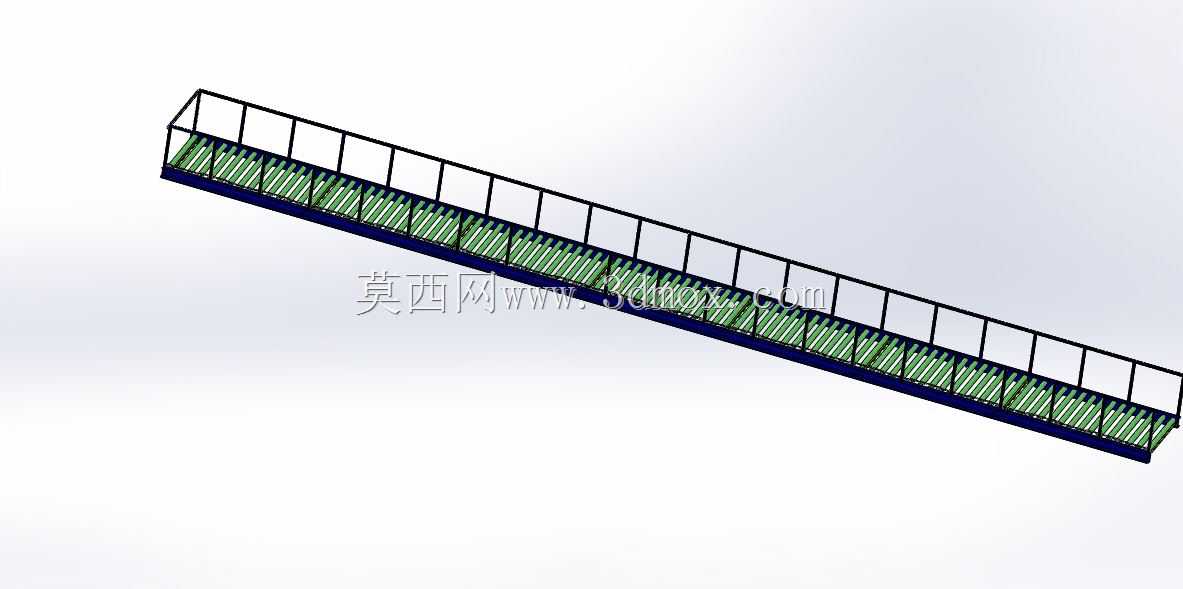

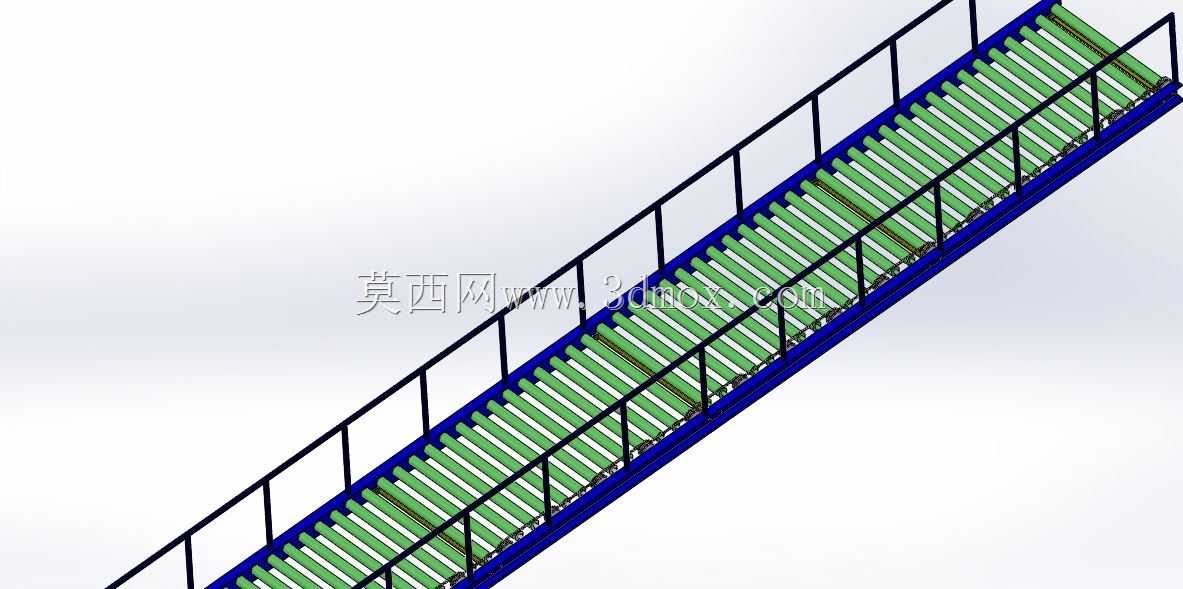

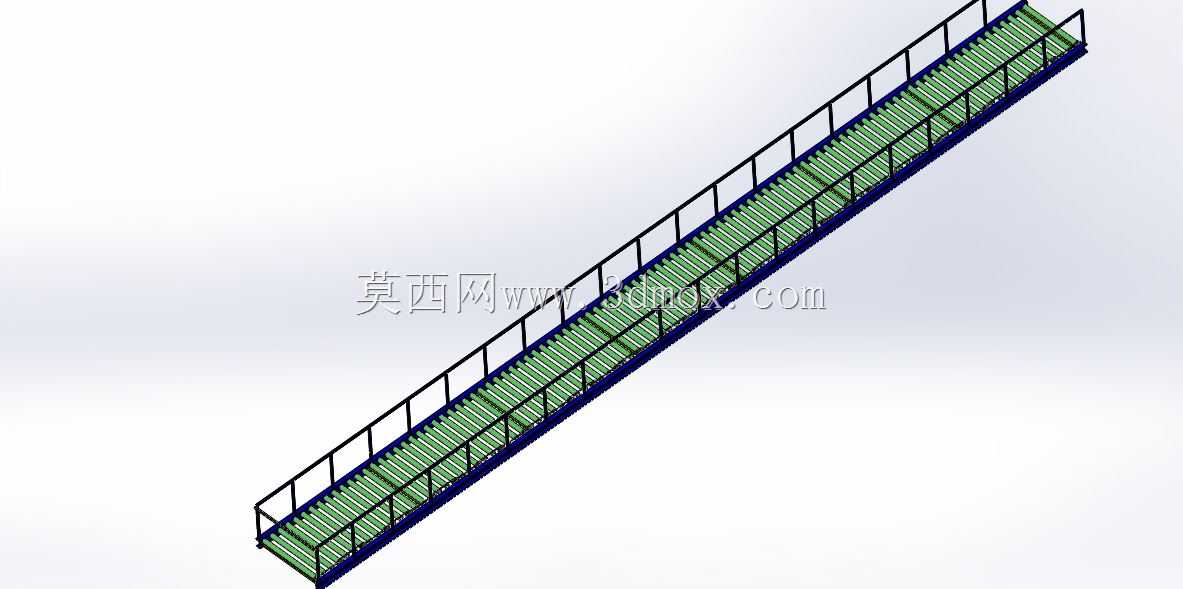

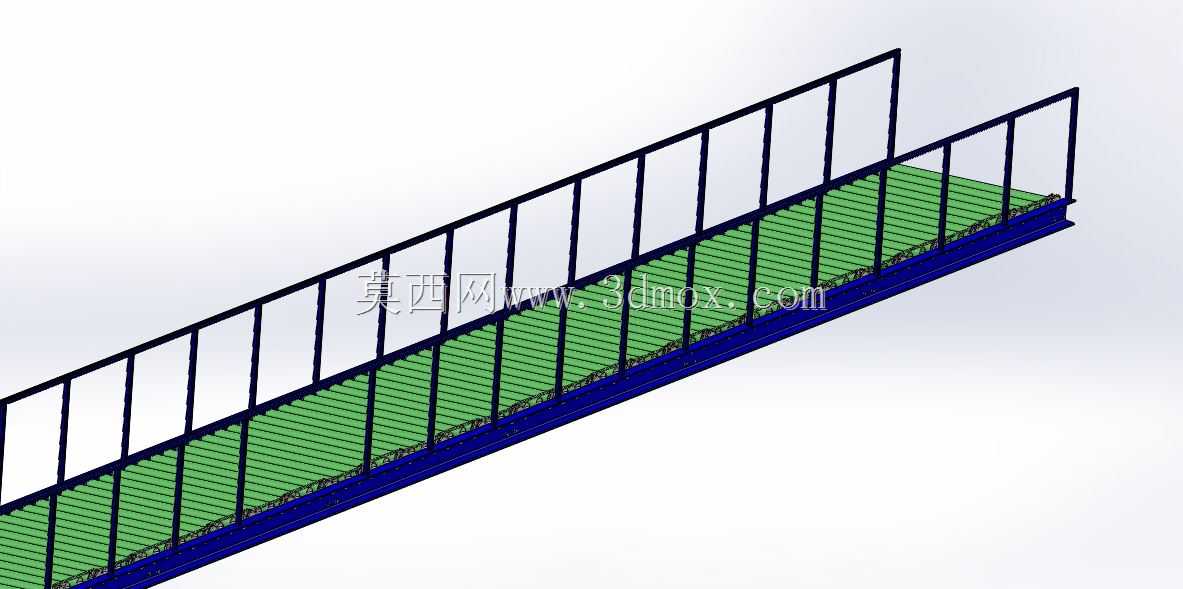

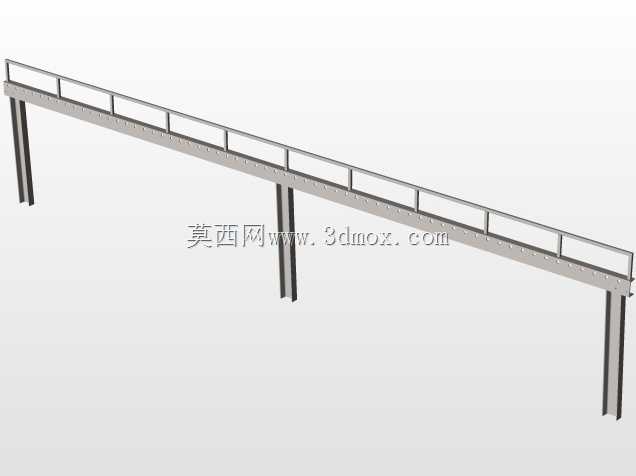

这套辊道输送结构主要面向生产车间内的平面物料转运场景，可衔接冲压工位、装配工位、质检工位与仓储暂存区，适配箱装零部件、成型板材、工装托盘等多种底面平整的载具输送需求，在轻工制造、五金加工、汽配生产的流水线布局中应用十分普遍。整套结构采用双侧链传动的动力传递方案，每根辊筒的轴端都配套安装链轮，通过闭合环链实现所有辊筒的同步转动，避免了单辊驱动容易出现的打滑、转速不均问题，输送过程中载具运行平稳，不会出现偏斜卡滞的情况。机架部分采用型钢焊接成型的框架结构，两侧的纵向主梁承担主要载荷，竖向支腿按照等间距排布，支腿底部预留安装孔位，可通过膨胀螺栓与车间地面固定，也可搭配可调脚杯实现安装高度与水平度的微调，适配不同现场的地面高差。设计阶段优先考虑了维护便捷性，辊筒与链轮的连接采用可拆卸的紧固件结构，单根辊筒出现磨损时无需拆解整段机架即可完成更换，链条外侧预留张紧调节空间，日常运维时可快速调整链条张紧度，避免长期运行后链条松脱跳齿。辊筒表面采用光滑圆柱面设计，不会刮蹭载具底面，相邻辊筒的间距根据常规载具的最小底面尺寸设定，保证尺寸较小的托盘也不会出现卡入辊缝的情况。机架的侧边高度略高于辊筒上表面，可起到侧边导向防护作用，避免载具在输送过程中从侧面滑落。整套结构的安装边界可根据车间实际布局进行段长调整，单段标准段可通过拼接法兰实现多段组合，适配不同长度的输送线路需求，动力输入端可根据现场布局选择安装在机架的任意一端，也可搭配减速电机实现输送速度的调节，匹配不同生产节拍的流转要求。结构建模过程中对所有运动部件做了干涉校验，链轮与链条的啮合间隙、辊筒与机架的装配间隙都预留了合理的公差范围，加工时可直接参考模型尺寸下料焊接，减少现场适配的工作量。
