带拖臂结构车辆后悬架总成设计

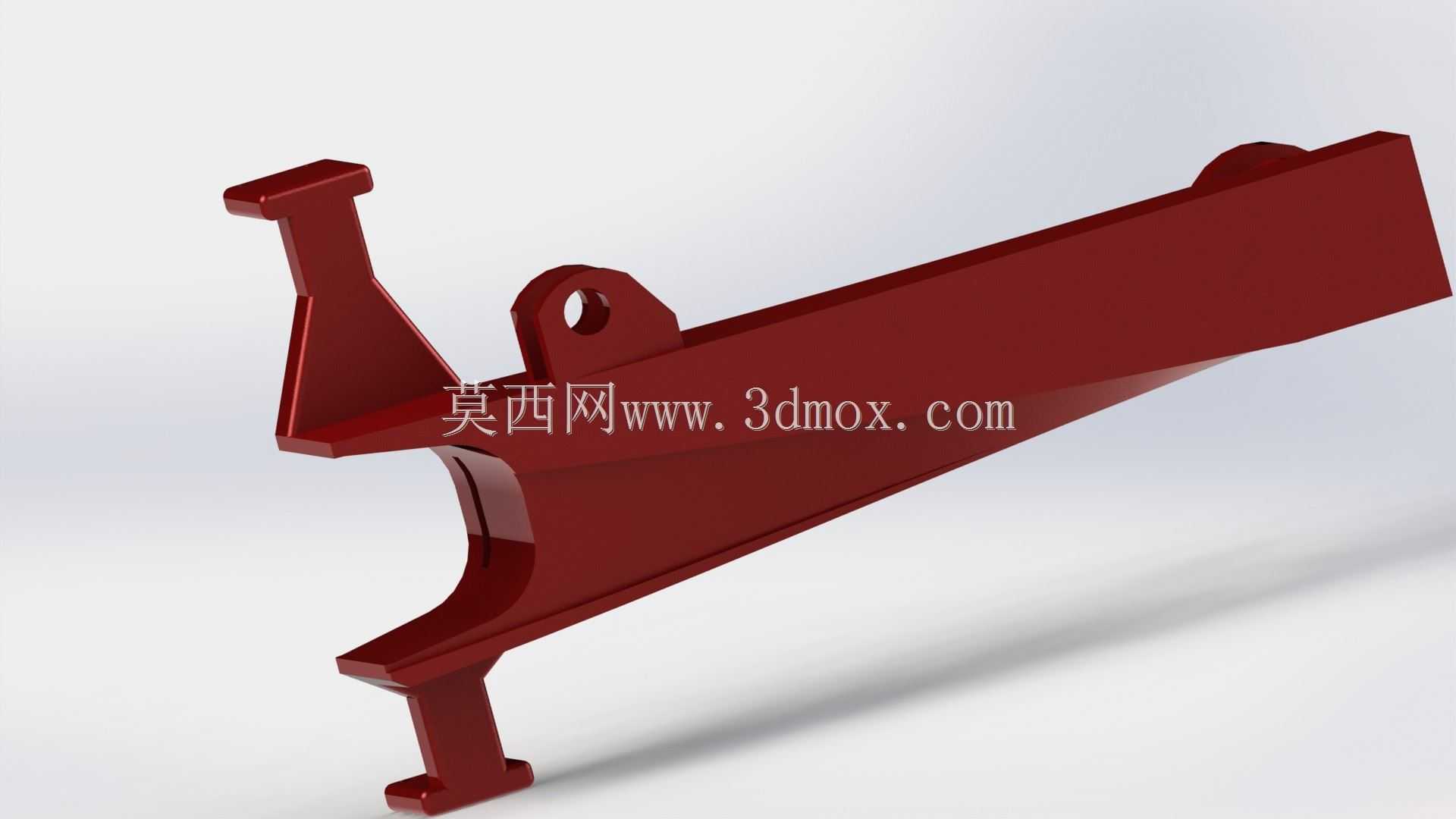

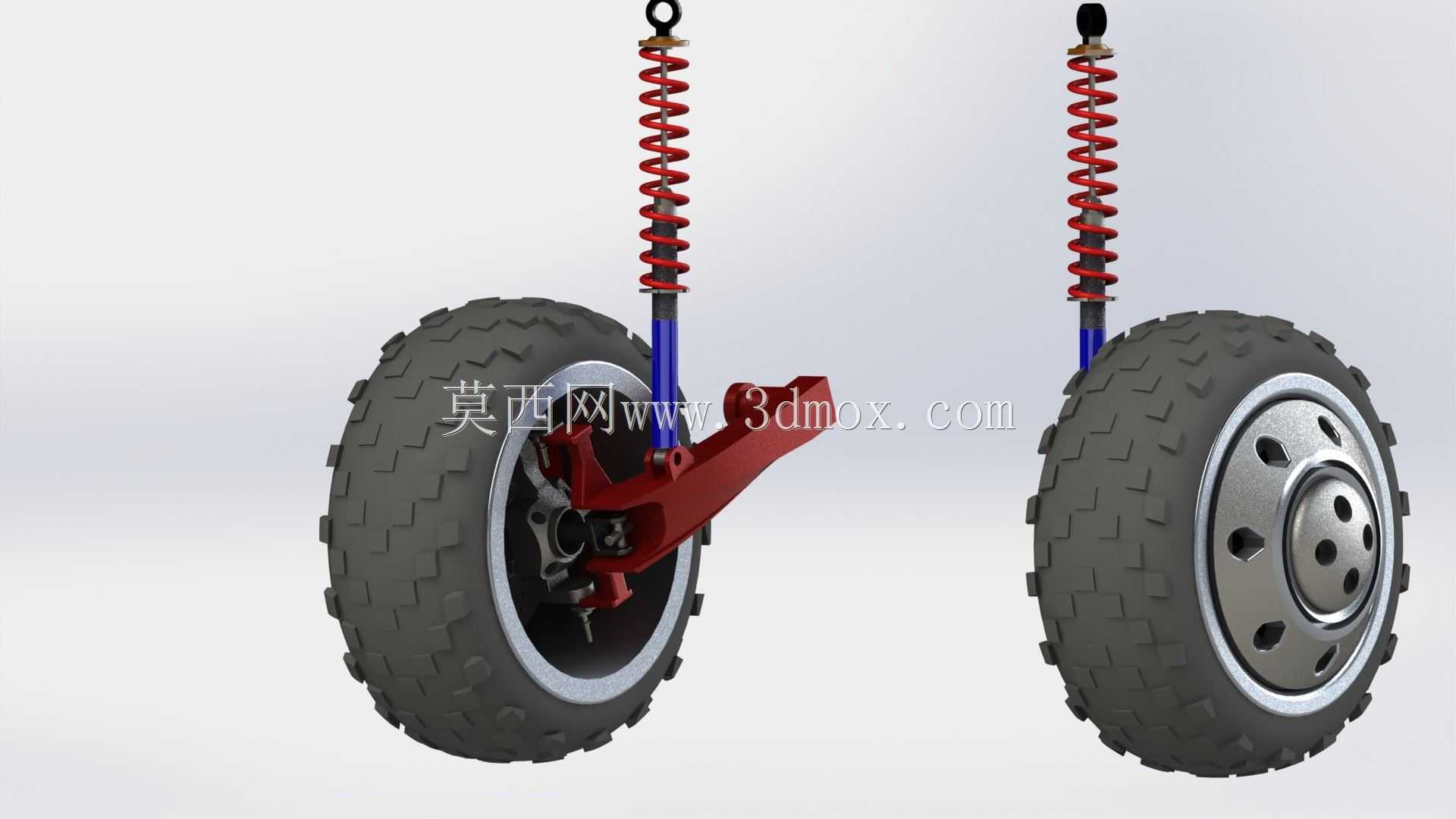

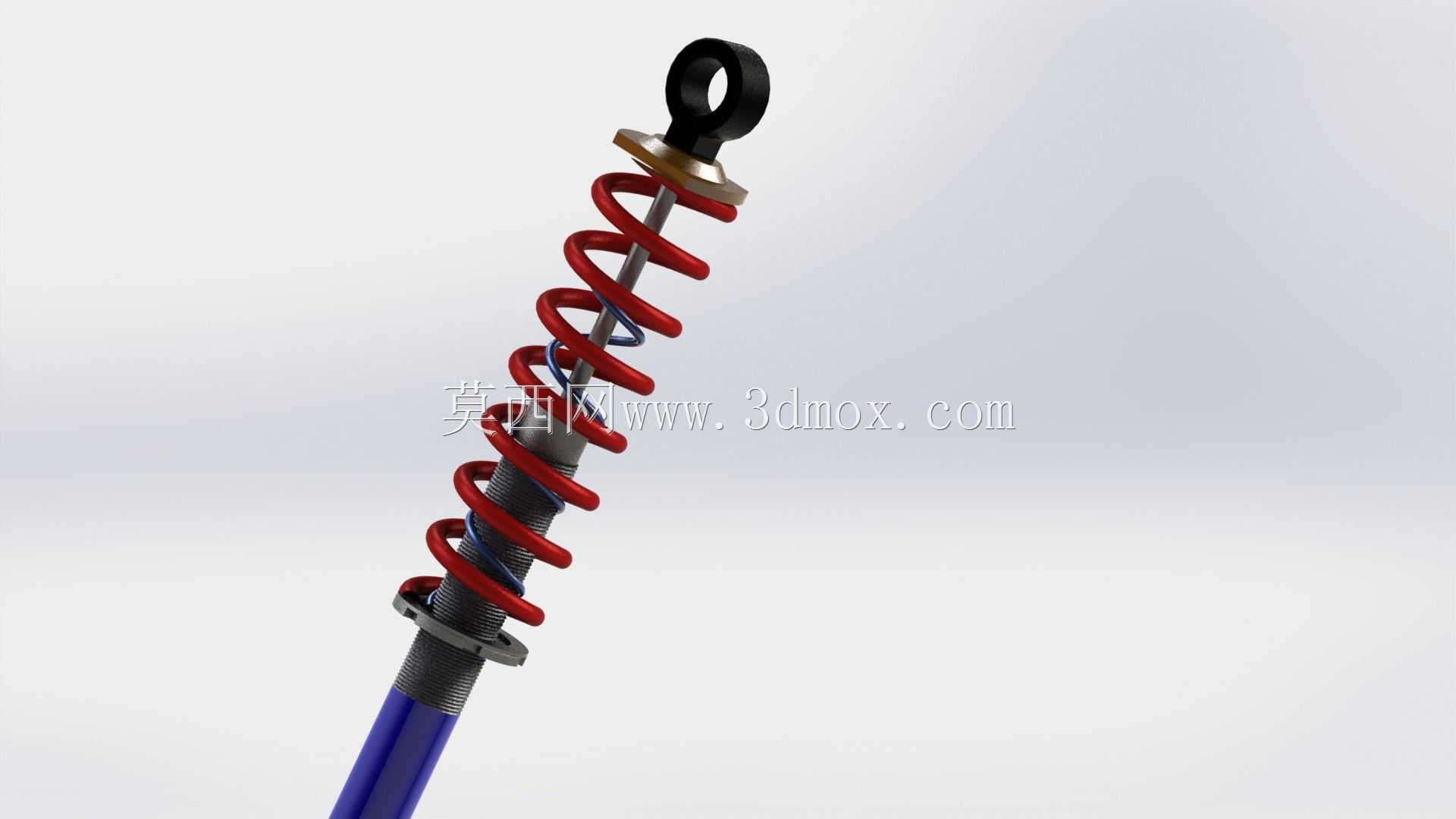

这套带拖臂的后悬架结构，主要适配小型非道路作业车辆、低速代步车辆的后轮承载场景，在实际装车应用中，承担着后轮承载、路面冲击缓冲、行驶轨迹约束的核心作用。从结构功能来看，单侧拖臂通过铰接点与车架主体连接，形成绕铰接轴摆动的运动副，车轮轮毂总成直接固定在拖臂的轮端安装位，螺旋弹簧与阻尼减震器同轴布置，上端通过吊耳结构连接车架安装座，下端与拖臂的弹簧承托位刚性连接，整套结构在车轮受到路面颠簸冲击时，拖臂绕铰接点上下摆动，压缩螺旋弹簧吸收冲击能量，同时减震器提供阻尼作用抑制弹簧往复弹跳，避免车轮出现多余的弹跳动作，保证轮胎与地面的有效接触面积。设计过程中，拖臂采用变截面的承力结构，在轮端安装位、减震器连接位、铰接点位做了局部加厚处理，平衡结构强度与整体重量，避免行驶过程中拖臂出现应力集中导致的变形开裂。安装边界层面，轮端的轮毂安装孔位匹配常规小型车辆的轮毂螺栓分布圆尺寸，减震器上端吊耳的安装孔间距适配多数小型车架的后部安装点位，拖臂铰接点的衬套内径匹配常规规格的铰接销轴，整套结构的横向宽度控制在两轮间距的合理范围内，不会超出车身侧围的安装边界，上下跳动行程预留了足够的缓冲空间，避免弹簧压缩到极限位置时出现金属部件刚性碰撞。实际应用场景里，这类拖臂式后悬架结构简单可靠，维护成本低，不需要复杂的多连杆定位结构，非常适合对成本敏感、行驶速度不高的作业类车辆使用，在坑洼路面行驶时，拖臂的摆动轨迹能保证后轮的外倾角度变化控制在合理区间，减少轮胎的异常磨损，同时螺旋弹簧的刚度匹配经过调校，既能承载额定载荷下的车身重量，也能过滤掉路面传来的小幅高频振动，提升行驶过程的平顺性。建模过程中对各个运动部件的干涉情况做了完整校验，拖臂在全行程上下摆动时，与减震器筒体、车轮轮胎、车架安装位之间都预留了足够的安全间隙，不会出现运动卡滞的问题，轮端的刹车安装位也预留了对应结构的装配空间，方便后续拓展安装鼓刹或者碟刹组件。
