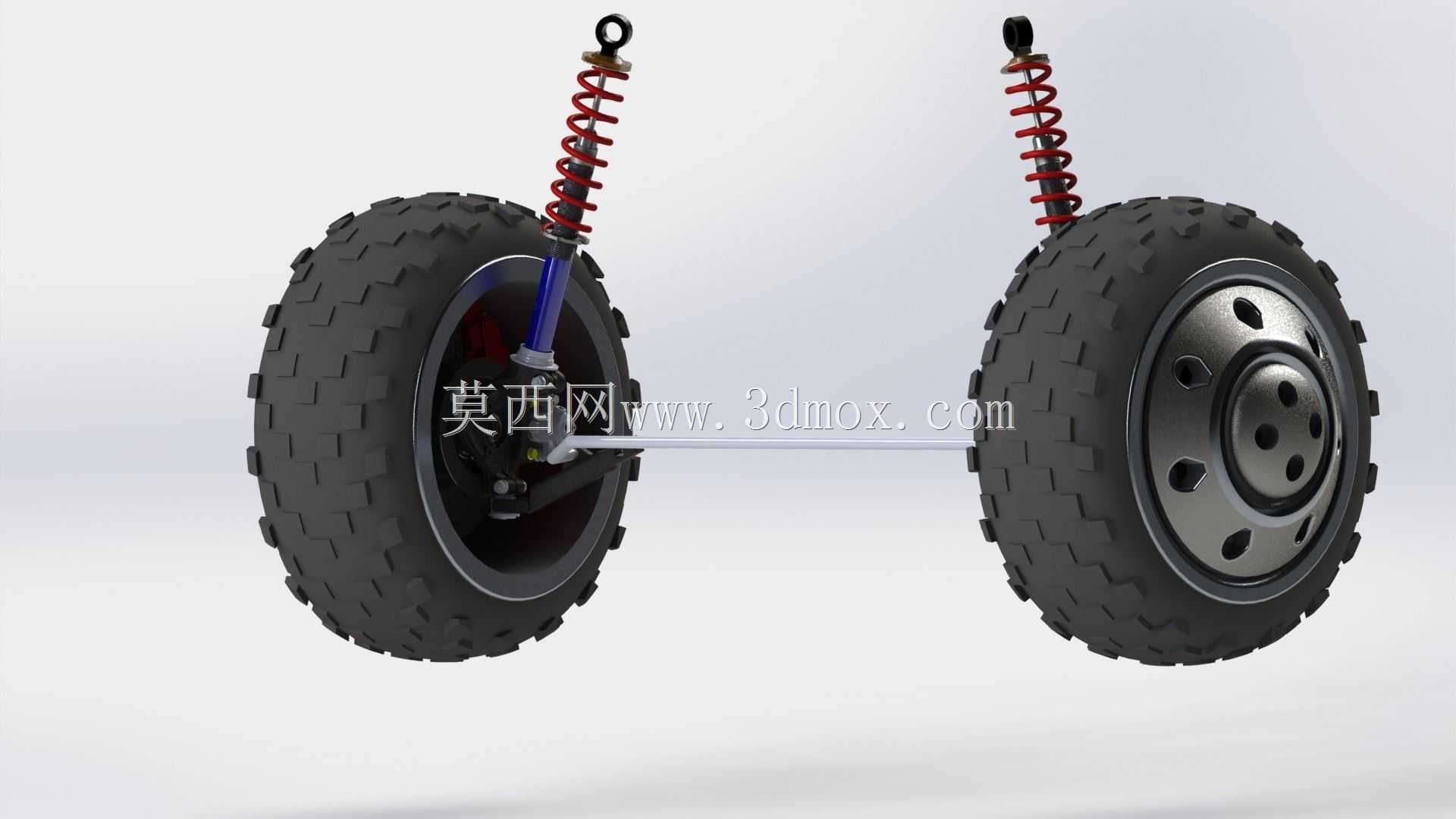

带防侧倾杆的汽车前麦弗逊悬架总成

这套前麦弗逊悬架总成集成了防侧倾杆结构，是前置前驱乘用车型前桥区域的核心行走承载部件，日常行驶中承担着前轮定位参数保持、路面冲击过滤、转向动作传递以及过弯侧倾抑制的多重作用，在紧凑级家用轿车、小型SUV以及入门级新能源车型的前桥配置中应用极为广泛，相比双叉臂、多连杆前悬结构，它的横向占用空间更小，能给发动机舱留出更多布置动力总成、三电系统以及附属管线的空间，同时零部件数量更少，后期维保的拆装难度也更低。

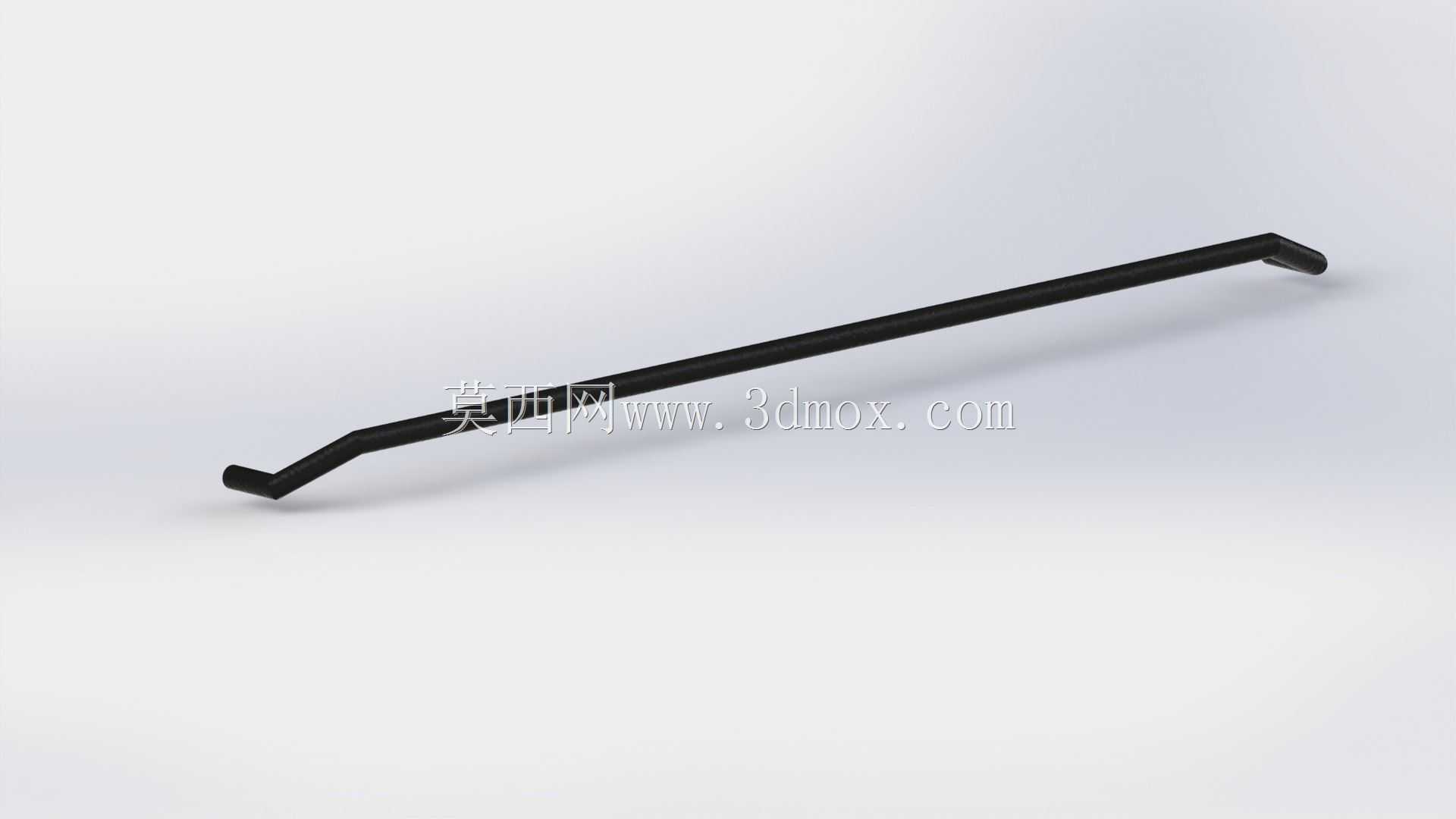

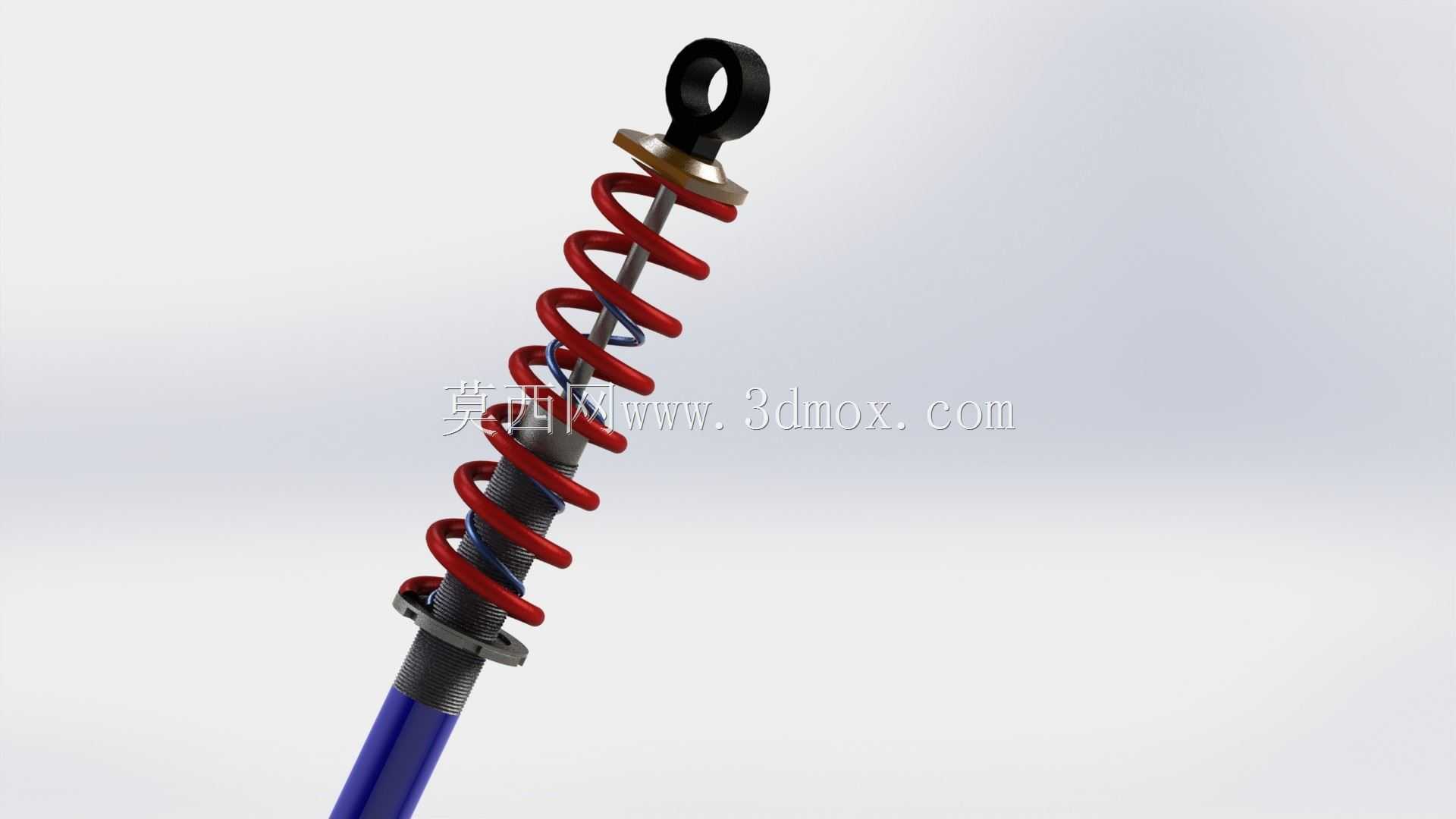

从结构设计逻辑来看，这套总成将减震器与螺旋弹簧集成作为主销滑动支撑，下端通过转向节与车轮轮毂轴承单元连接，下摆臂采用L型冲压焊接结构，外端通过球头与转向节铰接，内端通过两个橡胶衬套与副车架连接，兼顾纵向冲击的缓冲能力与横向力的传递刚度；横向稳定杆通过两个带橡胶衬套的固定卡箍安装在前副车架上，两端通过竖拉杆与左右减震器筒身的安装支座连接，当车辆过弯产生侧倾时，两侧悬架的拉伸压缩行程差会带动稳定杆产生扭转变形，利用杆身的扭转反力矩抵消部分车身侧倾幅度，提升过弯时的轮胎接地面积，避免内侧车轮抓地力大幅流失。

在安装边界的设计上，这套总成的减震器塔顶安装面预留了三个螺栓固定点位，适配多数A0级到A级车型的前纵梁塔顶安装位坐标，轮心到塔顶的高度行程预留了120mm的缓冲压缩空间以及80mm的拉伸回弹空间，匹配原厂规格的减震器阻尼与弹簧刚度，可覆盖15寸到17寸规格的乘用车轮毂安装，轮距适配范围在1450mm到1550mm之间，转向拉杆的安装点位预留了标准的球头连接接口，可适配齿轮齿条式转向器的外拉杆连接尺寸，制动卡钳的安装支座采用通用的双螺栓固定位，可适配通风盘式制动总成的安装需求。

设计过程中需要重点校核几个核心参数：首先是主销内倾角与后倾角的匹配，要保证转向时的回正力矩处于合理区间，避免低速转向沉重或者高速行驶方向发飘；其次是防侧倾杆的直径与杆身刚度匹配，刚度过大会导致单侧车轮压过颠簸路面时另一侧车轮也受到干涉，影响行驶舒适性，刚度过小则无法起到足够的侧倾抑制作用；另外减震器与轮罩、转向拉杆与下摆臂在全行程跳动以及最大转向角度下的运动间隙也要留足至少10mm的安全距离，避免极限工况下出现零部件运动干涉，导致部件损坏或者转向卡滞。

实际装车应用中，这套悬架结构的调校偏向兼顾日常行驶的舒适性与操控稳定性，螺旋弹簧的刚度设定不会过硬，经过减速带或者细碎颠簸路面时，减震器的阻尼可以快速吸收冲击能量，不会把过多的震动传递到驾驶舱，而防侧倾杆的加入又弥补了麦弗逊悬架本身侧倾刚度不足的短板，在快速变线或者过匝道时，车身的侧倾幅度被控制在合理范围，能给驾驶员足够的操控信心，同时下摆臂的橡胶衬套采用了不同刚度的径向与轴向设计，纵向可以有效过滤路面传来的细碎震动，横向则保证足够的支撑刚度，避免急加速或者急刹车时车轮定位参数出现过大变化，减少轮胎的异常磨损。
