全动作两栖六足仿生机械结构设计

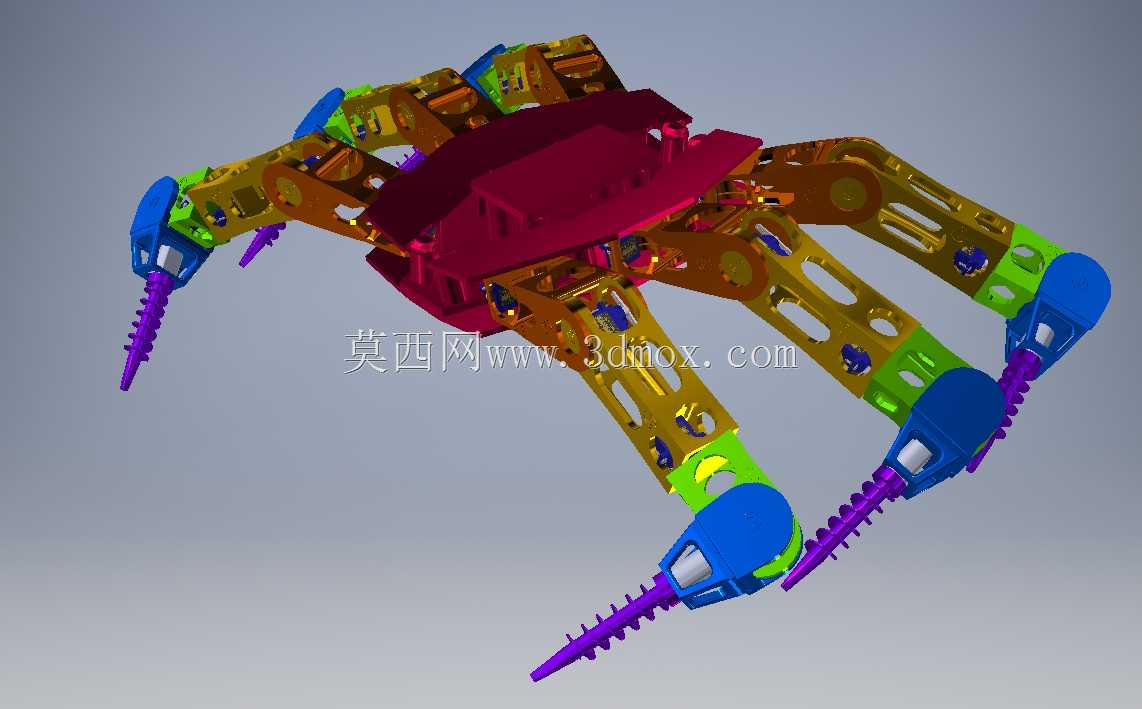

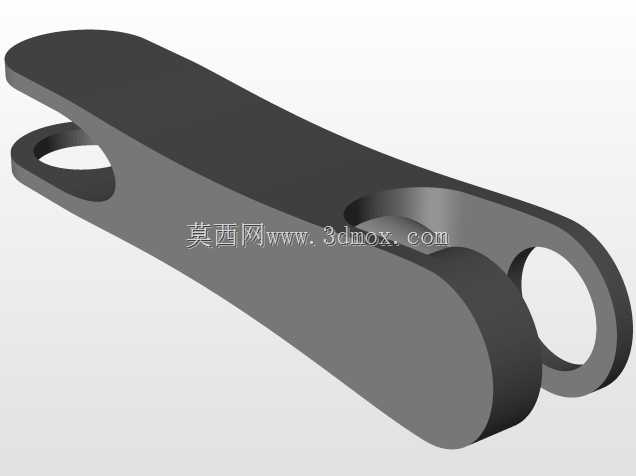

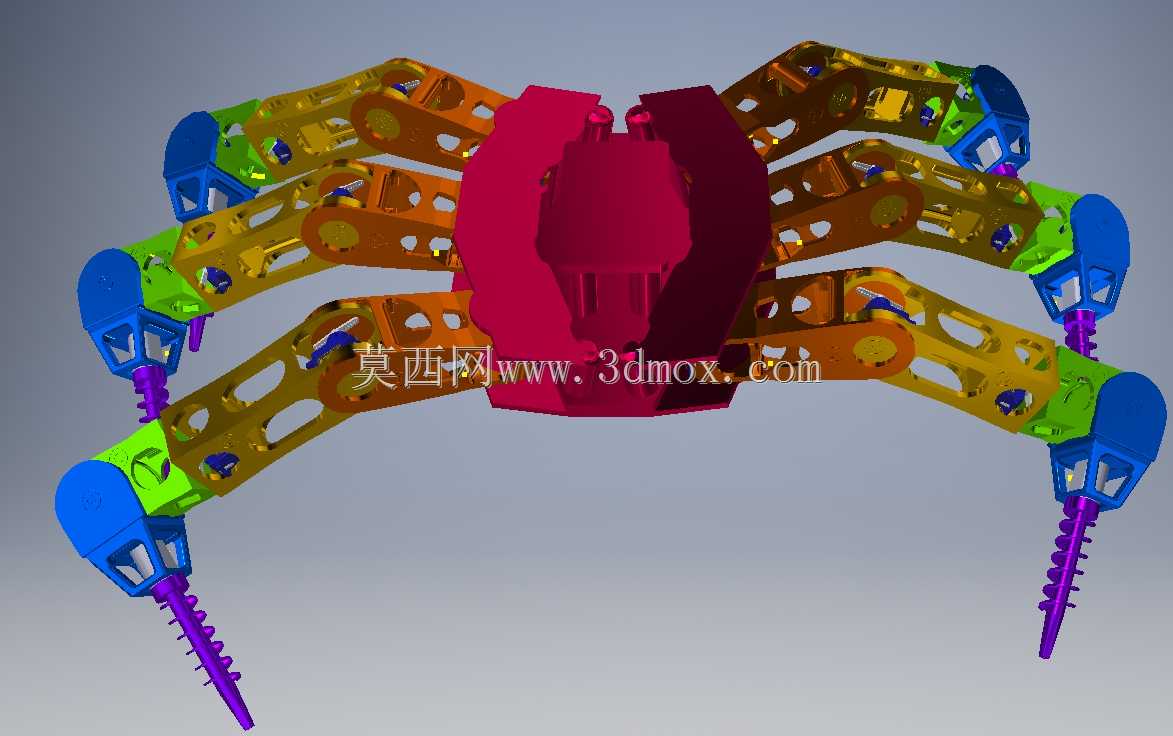

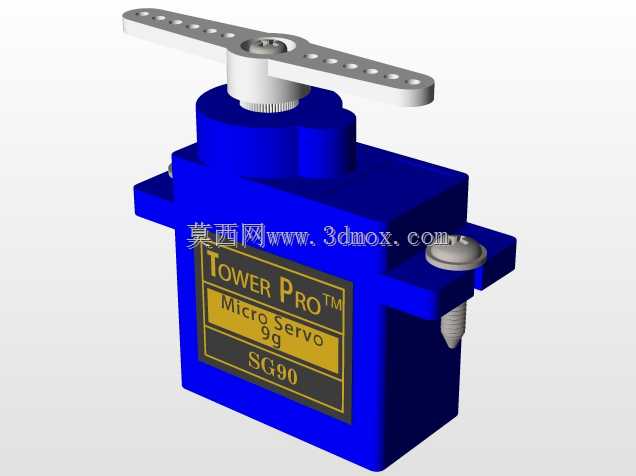

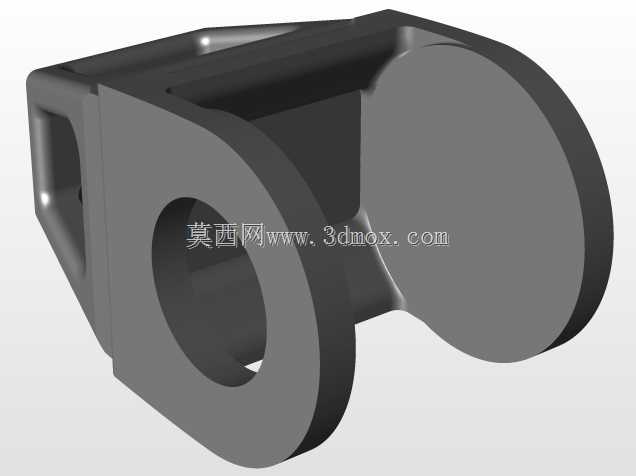

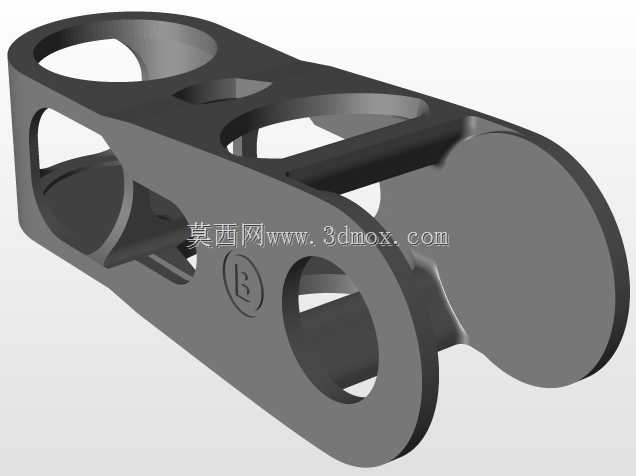

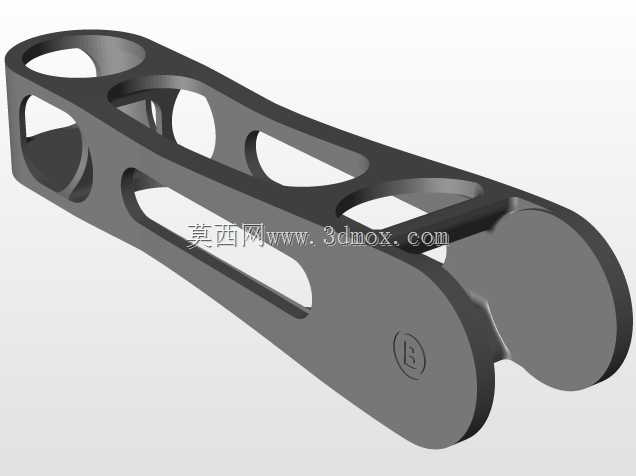

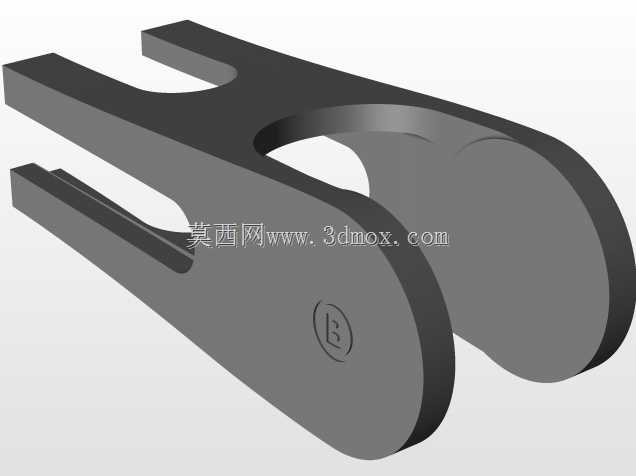

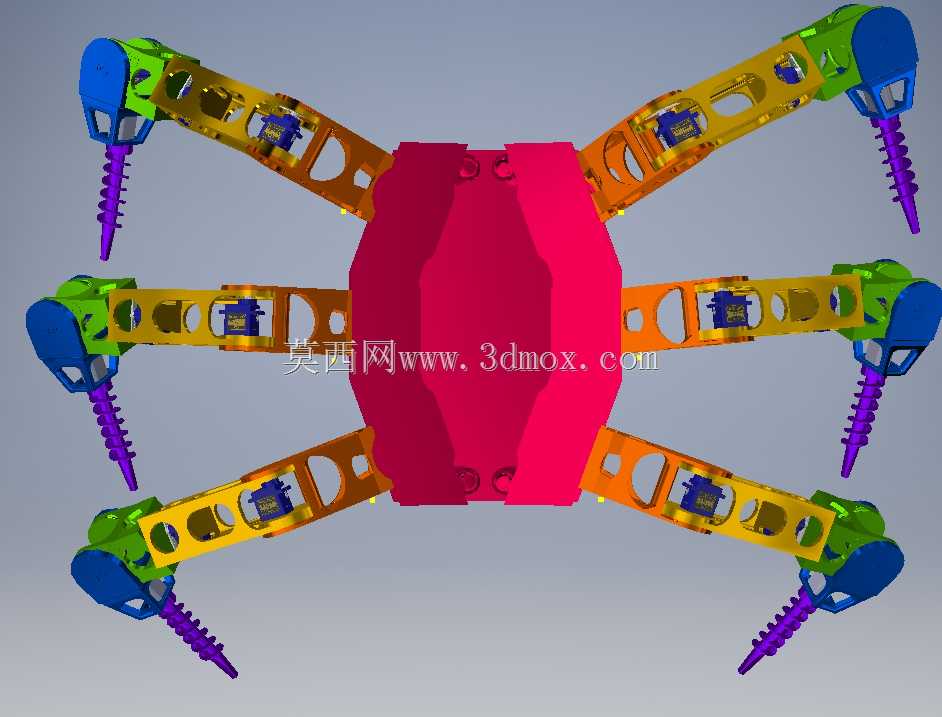

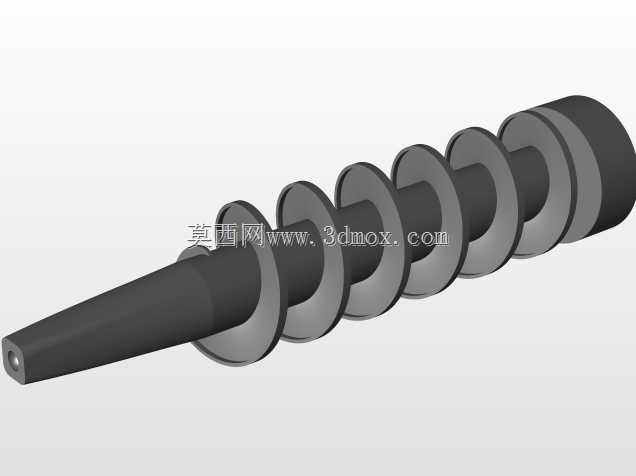

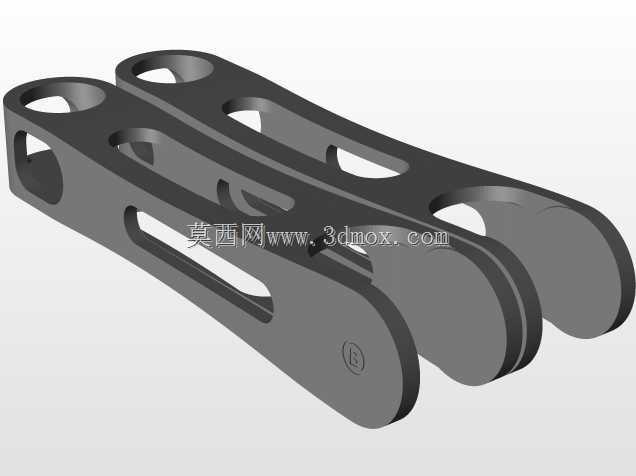

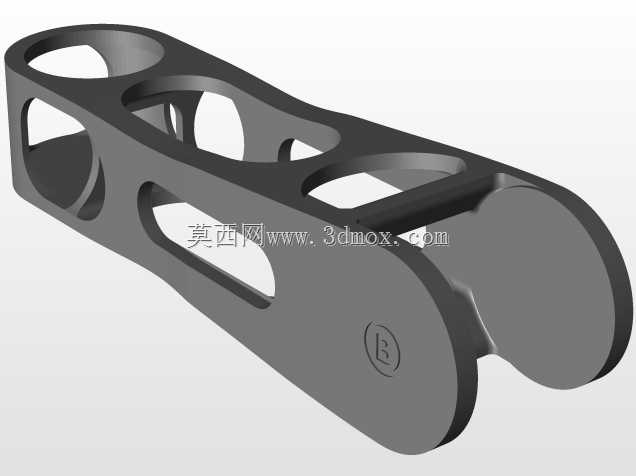

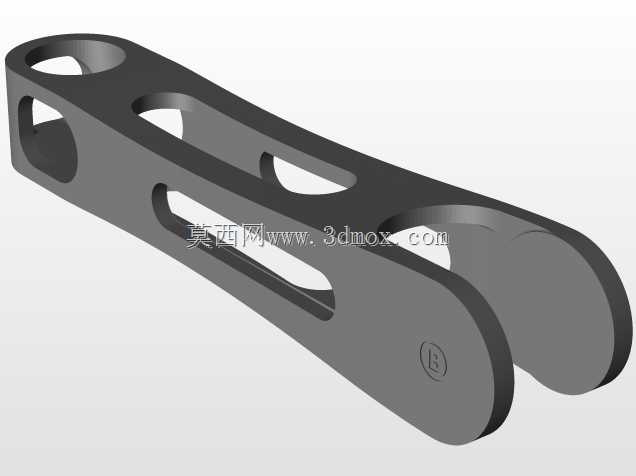

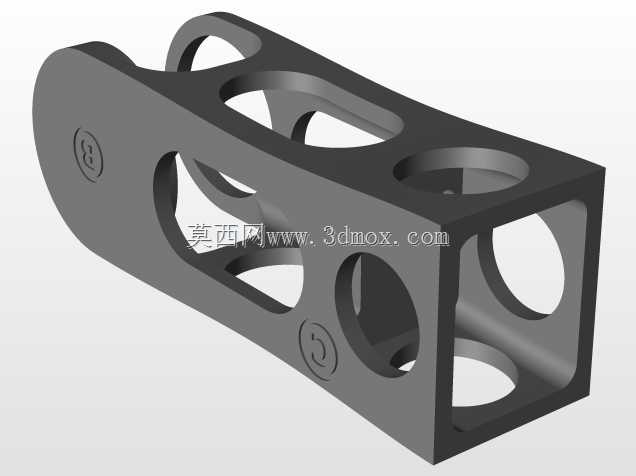

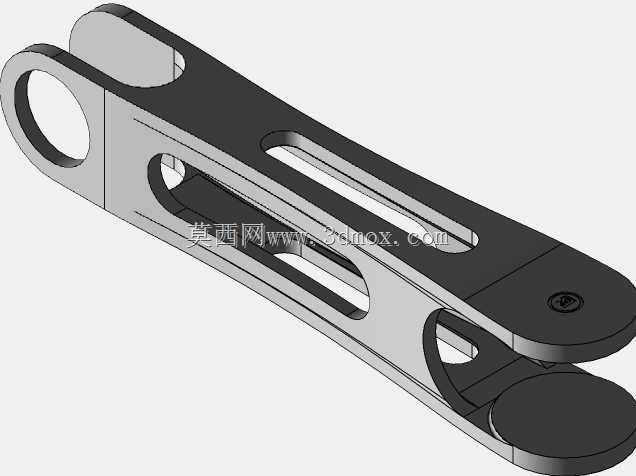

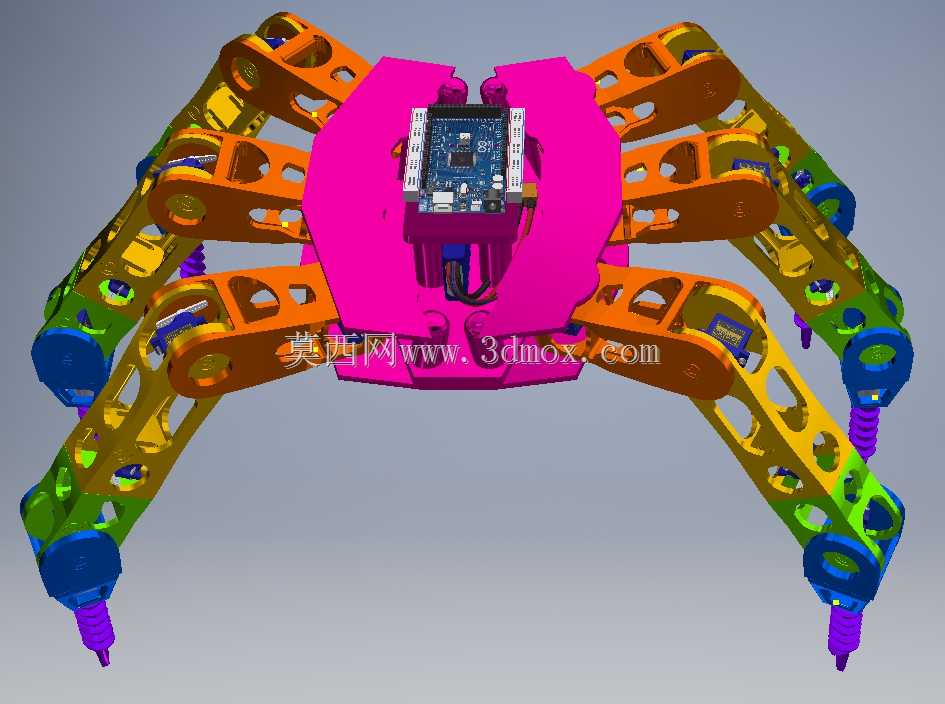

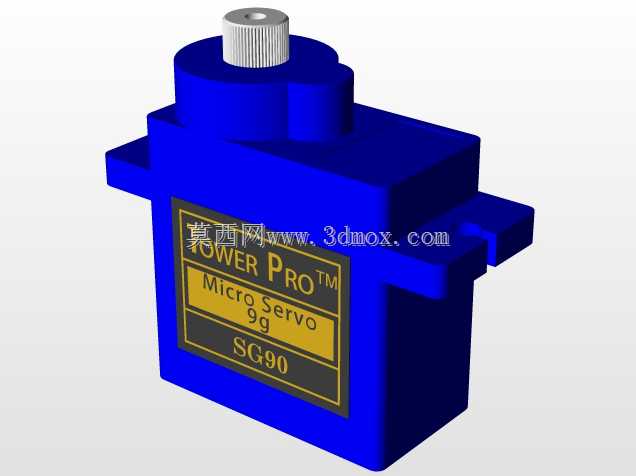

这款两栖六足移动机构的设计，核心瞄准水陆过渡带的作业场景需求——比如近岸浅滩的环境探测、潮间带的生态监测、水陆交界区域的小型作业载体搭载，这类场景下轮式、履带式机构容易被滩涂淤泥卡滞，普通多足陆地机构又无法适配水下划行的动作需求，因此六足的构型选择，本身就是为了兼顾两种介质下的移动能力。从功能特性上看，整套机构的六条腿采用对称分布式布局，单腿集成了多段铰接结构，足端做了尖锥带侧齿的构型设计，在陆地硬质路面行走时，尖锥可以嵌入不平整的岩土缝隙提供抓附力，在淤泥滩涂行进时，带齿的足端可以增大接触面积避免下陷，进入水中后，六条腿可以调整摆动角度，通过类似水生节肢动物的划动动作提供推进力，不需要额外加装螺旋桨推进结构，减少了整机的密封节点数量。设计思路上没有照搬常规陆地六足机器人的单腿自由度配置，而是给每条腿设置了三个转动副，分别对应根节的水平摆转、中节的俯仰抬升、足节的姿态微调，根节的摆转范围覆盖前后各45度，中节的俯仰行程可以满足足端抬升高度达到机身高度的三分之一，足够跨越不超过自身机身高度一半的垂直障碍，也能在划水时获得足够的推水行程。机身主体采用了上拱的流线型壳体构型，上表面没有突出的尖锐结构，在水中移动时可以减少正向水流阻力，壳体下沿做了内收设计，避免腿组摆动时和壳体发生运动干涉，同时给内部的控制模块、动力模块预留了足够的密封安装空间，安装边界上，机身主体的长宽比控制在1.2:1，六条腿完全收拢时的整机外廓尺寸不超过机身长宽的1.8倍，方便收纳运输，腿组完全展开时的支撑跨距可以达到机身宽度的2.5倍，在倾斜坡面、湿滑岩石表面停留时，足够的支撑跨距可以保证整机的重心始终落在支撑多边形内部，不会发生侧翻。单腿的结构件采用镂空式的框架设计，在保证结构刚度的前提下尽可能降低腿组自身的重量，减少关节驱动的负载，腿节之间的铰接位置都预留了标准的舵机安装位，不需要额外加工转接件就可以完成驱动元件的装配，足端和最末节腿段采用快拆式连接结构，如果后续需要适配沙地、冰面等特殊地形，可以快速更换对应构型的足端配件，不需要拆解整条腿的传动结构。在陆地行走的步态规划上，这套结构可以适配三角步态、波动步态两种基础行走模式，三角步态下对角的三条腿同时动作，移动速度更快，适合平整硬质路面的快速行进；波动步态下六条腿按顺序依次抬落，每个时刻都有至少五条腿处于支撑状态，适合在湿滑、松软、不平整的复杂地形下稳定移动。进入水中后，腿组可以切换到划水模式，两侧的腿对称反向摆动，通过足端和腿节框架迎水面的推力推动整机前进，同时根节的摆转角度可以微调，实现水中的转向动作，不需要额外设置转向舵机构。整套结构的关节转动限位都做了机械硬限位设计，即使控制程序出现异常，关节转动也不会超出设计行程，避免腿组和机身、相邻腿之间发生碰撞损坏，机身壳体的上表面预留了标准化的载荷安装孔位，孔位采用等间距的矩阵排布，可以根据实际作业需求搭载小型探测传感器、采样装置或者轻量作业工具，不需要对机身主体结构进行二次打孔改造。考虑到两栖作业的腐蚀问题，所有外露的结构件连接位置都预留了密封件安装槽，装配时可以加装密封圈阻挡水、泥沙进入铰接缝隙，减少关节的磨损，延长机构在复杂环境下的使用寿命。
