弹簧式塑料衣夹结构设计方案

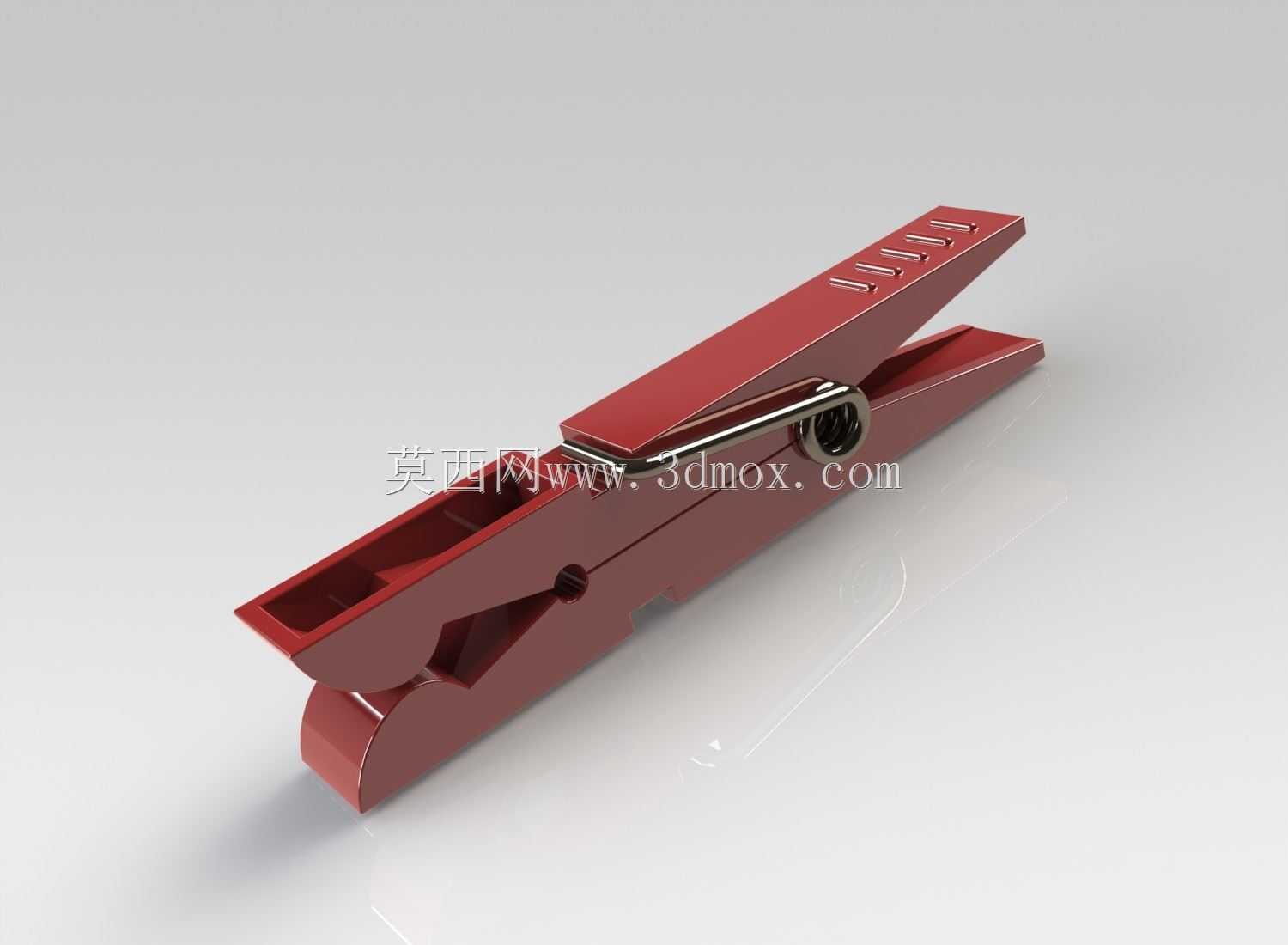

日常晾晒场景里，这类带扭转弹簧的塑料衣夹是出镜率极高的小五金件，别看结构简单，实际设计时要兼顾夹持力、开合手感、耐用性多个维度的平衡。整个夹体采用对称式的两片注塑结构，夹身内侧做了连续的防滑齿槽，齿槽深度控制在0.8mm左右，间距2mm，既不会因为齿太尖锐刮坏织物纤维，又能在夹持薄款衣物、袜子、小件布艺品时提供足够的摩擦力，避免被风吹落。夹体的夹持端做了15度的倾角设计，完全闭合时夹持面能形成均匀的面接触，而非线接触，哪怕夹持厚度在5mm以内的物件，压力分布也更均匀，不会在织物上留下过深的夹痕。

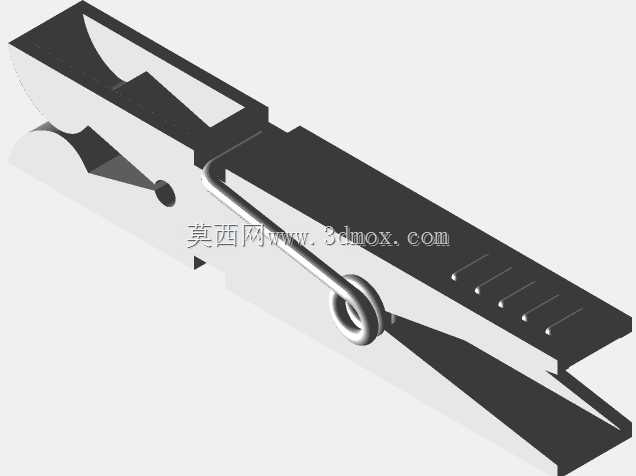

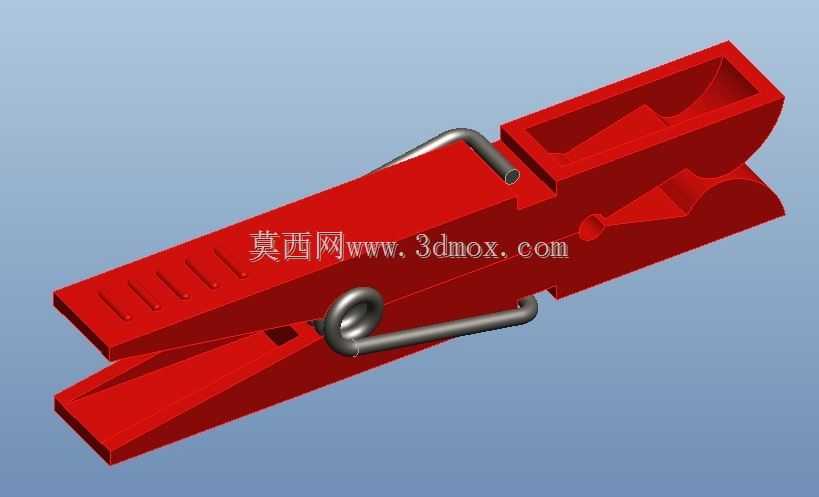

扭转弹簧的选型是整个设计的核心，弹簧采用直径0.9mm的弹簧钢丝弯折而成，两个支撑臂分别嵌入上下夹身对应的定位卡槽里，卡槽做了0.2mm的过盈配合设计，装配时不需要额外粘接或者紧固件，直接压入就能完成弹簧的固定，装配效率很高，适合大批量注塑生产后的流水线组装。弹簧的扭力参数经过反复调校，单手捏压夹尾的开合端时，按压力控制在12N左右，成年人单手操作不会觉得费力，松开后夹持端能提供约8N的正压力，应对日常晾晒时的风阻完全足够，哪怕是户外晾晒稍厚的棉麻织物，也不会轻易松脱。

夹身的转轴位置做了一体化的铰接凸台，上下两片夹体通过凸台与凹槽的配合形成转动副，铰接处的配合间隙控制在0.1mm，既不会因为间隙太小出现开合卡滞，也不会因为间隙太大导致夹体错位、夹持面偏斜。夹尾的开合按压面做了圆弧过渡处理，边缘没有尖锐棱角，长时间使用也不会硌手。整个衣夹的整体长度控制在75mm，最大开合角度能达到35度，最大可夹持厚度为12mm，除了日常晾晒衣物，在生产车间里也能临时用来夹持轻薄的工艺图纸、塑料膜片、待组装的小型线束，作为临时固定工装的辅助配件使用。

材质选择上，夹体采用增韧PP塑料注塑成型，耐候性较好，长期在户外日晒雨淋的环境下也不容易快速脆化，弹簧表面做了镀锌防锈处理，在潮湿的晾晒环境下能延缓生锈速度，延长整体使用寿命。夹身的内部做了均匀的筋位补强，在壁厚控制在1.5mm的前提下，保证夹体反复开合弯折时不会出现断裂，筋位的排布顺着夹身的受力方向设计，既节省原材料，又能最大化提升结构强度，避免注塑时出现缩痕影响外观和装配精度。
