小型电阻点焊工装夹具结构设计

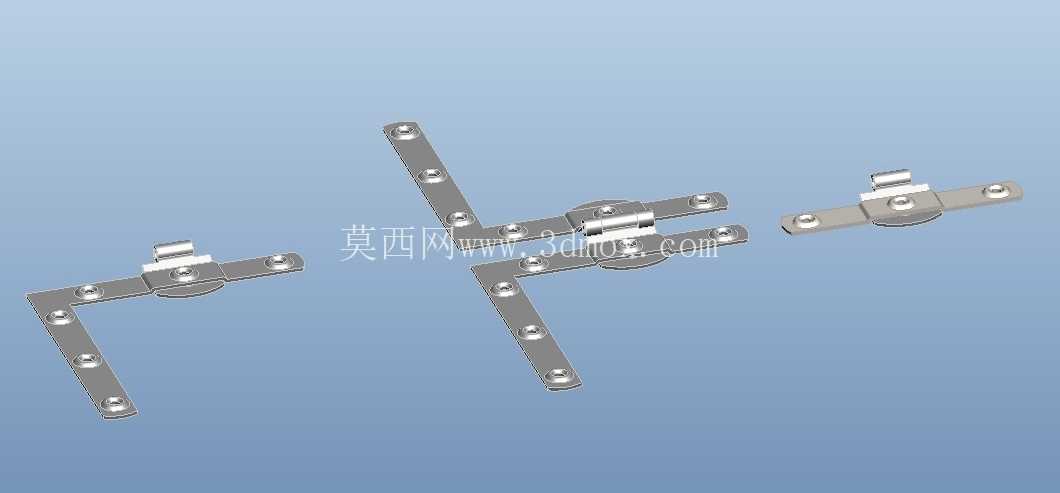

这套点焊工装主要面向小型五金冲压件、薄金属片的电阻点焊工序，常见于消费电子五金结构件、小家电金属配件、低压电器接触片的批量焊接加工场景，适配台式交流点焊机的安装接口，可直接固定在点焊机的下电极平台上，替换原有通用平板电极座，实现待焊工件的快速定位与压紧，避免人工手持工件带来的焊点偏移、焊穿、焊接位置一致性差的问题。

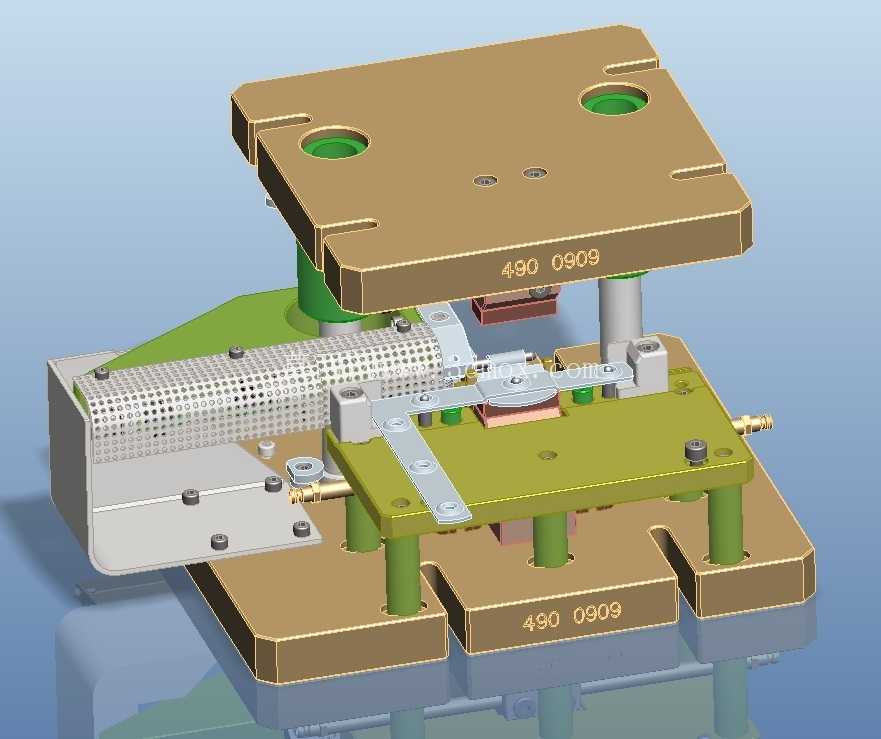

从结构布局来看，整套工装采用上下分体式设计，上下模座均选用45号钢调质处理后做表面镀硬铬处理，兼顾结构刚性与焊接过程中的防飞溅粘附性能，上下模座的四个角位设置了等高导向柱，导柱与下模座的导套采用间隙配合，合模过程中可保证上下电极的同轴度误差控制在0.02mm以内，避免焊接过程中电极错位导致的焊点虚焊、电极烧损过快问题。上模座直接与点焊机的上电极滑台连接，表面开设的两个沉头孔为电极安装位，可根据待焊工件的焊点间距更换不同伸出长度的铬锆铜电极头，电极安装孔旁设置了紧定螺钉孔，可快速锁紧电极，调整电极伸出长度时无需拆卸整个上模座，减少换型调试时间。

下模座作为工件定位的核心载体，表面设置了多组可调定位块，定位块通过腰型孔与下模座连接，可根据不同尺寸的待焊工件调整定位挡边的位置，适配一定尺寸范围内的同类工件焊接需求，无需重新制作整套工装。定位块旁设置了快速压紧结构，采用弹簧顶销与压板组合的方式，工件放置到位后可自动完成预压紧，上模下行焊接时，压板可随上模的下压行程进一步压紧工件，避免薄型工件在焊接压力作用下出现翘曲变形，保证两个待焊工件的贴合面间隙小于0.1mm，确保焊接电流稳定导通，减少虚焊、脱焊的不良率。

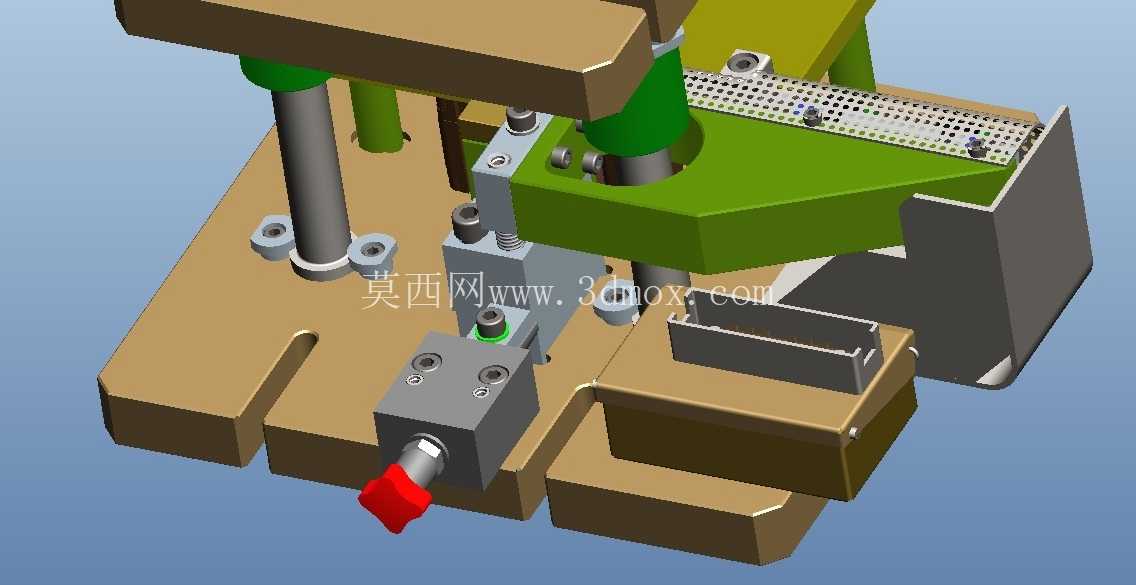

工装的侧面设置了两组气嘴接口，可外接压缩空气管路，焊接过程中可通过气嘴喷出的压缩空气吹走焊接产生的金属飞溅，避免飞溅粘附在工件表面或电极端面上，延长电极的修磨周期，同时也能对焊接后的工件起到快速冷却的作用，减少工件取件时的烫伤风险。下模座的底部开设了标准T型槽安装位，可适配市面上多数台式点焊机的工作台T型槽间距，安装时只需通过T型螺栓将下模座固定在点焊机工作台上，调整好上下电极的对中位置即可投入使用，安装调试时间可控制在30分钟以内。

在设计细节上，上下模座的非工作表面都做了圆角处理，避免操作人员上下料时被锐边划伤，所有外露的紧固件都选用内六角圆柱头螺钉，螺钉头部不高出模座表面，避免上下料过程中刮碰到工件或操作人员。模座上刻印的编号为工装的物料编码，便于生产车间的工装台账管理，不同编号对应适配不同的工件型号，可避免生产换型时错用工装。整套工装的闭合高度控制在120mm，最大开口行程为50mm，可满足厚度在0.3mm-2mm之间的薄金属板叠焊需求，焊接时的电极压力可通过点焊机本身的压力调节机构匹配，工装本身的结构刚性可承受最大800N的焊接压力，长期使用不会出现模座变形、定位偏移的问题。

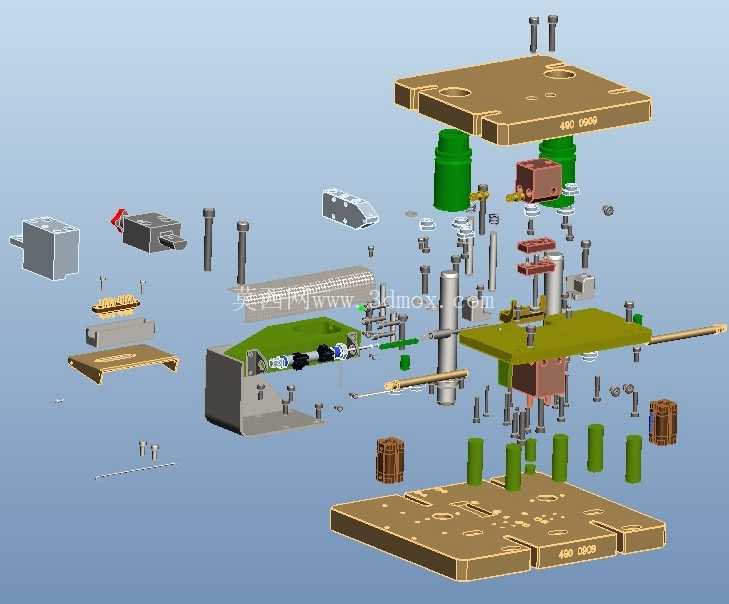

针对小批量多品种的焊接生产场景，这套工装的定位块、电极座都采用模块化设计，更换不同的定位块组件即可快速切换焊接不同的工件，换型时只需松开定位块的紧固螺钉，调整定位块位置或更换对应形状的定位块，重新校准电极位置即可，无需更换整个模座，可大幅降低中小批量生产的工装制作成本，缩短生产准备周期。在实际使用过程中，工件的上下料操作可在3秒内完成，配合点焊机的焊接节拍，单工位的焊接效率可达到每小时600件以上，相比人工手持工件焊接的方式，焊点位置精度可提升90%以上，焊接不良率可从原来的8%降低到1%以内，同时也避免了人工手持工件时靠近焊接电极的安全风险，改善焊接工位的操作安全性。
