608-2RS橡胶密封深沟球轴承结构

　　日常做小型代步设备、桌面级传动机构选型时，608系列轴承是绕不开的基础零部件，这款带双侧橡胶密封的608-2RS型号，更是在多尘、存在轻度泼溅的使用场景中被大量采用。先从安装边界说起，该轴承的外径为22mm，内径适配8mm的光轴安装，整体宽度为7mm，属于微型深沟球轴承的常规尺寸段，安装时需注意轴与内圈的配合公差建议选k6级，轴承座孔与外圈的配合选H7级，避免过盈量过大导致轴承游隙被挤压抱死，或是间隙过大出现跑圈磨损的问题。

　　从实际使用场景来看，这类轴承最常出现在滑板轮组的转动部位，日常滑行时轮组需要承受来自路面的径向冲击，同时在转向动作中会附带少量的轴向载荷，深沟球轴承的滚道结构刚好可以兼顾这两类载荷的承载需求，双侧的橡胶密封结构，一方面可以阻挡滑行时卷起的沙尘、路面积水侵入轴承内部的滚道与钢球接触面，避免磨粒磨损加速轴承失效，另一方面也可以把轴承内部填充的润滑脂封在腔体内部，减少日常维护的频次，不需要频繁拆开补脂就能维持较长时间的顺滑转动状态。除了滑板之外，小型遥控模型的轮组、桌面级3D打印机的从动导轮、小型无人机的舵机传动端、民用级健身器材的小尺寸转动副，也会选用这款轴承，核心原因就是其尺寸紧凑，密封结构适配非洁净的民用使用环境，采购成本低，互换性极强。

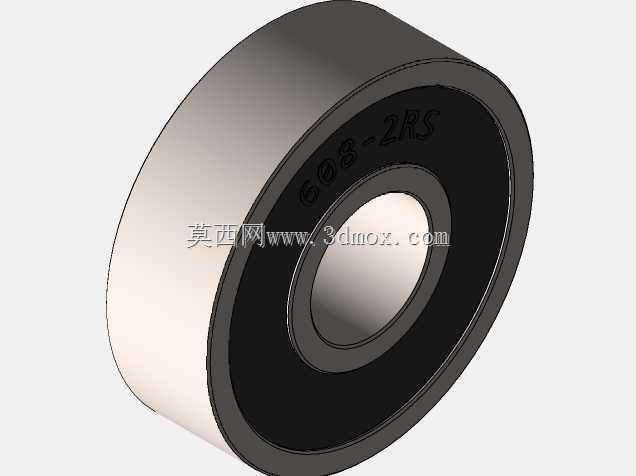

　　从设计逻辑上拆解这款轴承的结构，内圈与外圈均采用轴承钢淬火加工，滚道表面经过精磨处理，粗糙度控制在Ra0.8以下，保证钢球滚动时的平顺性，内部的钢球按照标准深沟球轴承的排布方式设置保持架，均匀分隔每颗钢球避免滚动体之间互相摩擦碰撞，两侧的橡胶密封圈采用唇口接触式设计，密封圈外圈卡入外圈的密封槽内，内唇口与内圈的密封挡边轻接触，既不会因为接触压力过大造成转动阻力过高，又能实现可靠的密封效果。建模时需要注意，密封端盖的表面会刻印型号标识，也就是实物上可见的608-2RS字样，端盖与外圈的配合槽深度需要控制在0.5mm左右，避免密封圈安装后出现松脱的问题；内圈的内径表面需要标注安装导向的倒角，一般取0.2mm的45度倒角，方便装配时顺利套入轴端，不会刮伤轴的配合表面。

　　在做配套结构设计时，还要考虑轴承的轴向定位方式，因为7mm的宽度尺寸较小，一般采用轴用挡圈或是孔用挡圈做单侧轴向限位即可，不需要设计过于复杂的锁紧结构，毕竟这类轴承的应用场景载荷都不大，挡圈的限位强度完全可以满足使用需求。另外要注意，橡胶密封的材质一般采用丁腈橡胶，适配-20℃到100℃的工作温度范围，如果是在有化学腐蚀的特殊场景使用，就需要更换氟橡胶密封的版本，但常规民用场景下丁腈橡胶的密封件完全够用。很多新手建模时容易忽略轴承的倒角细节，把内外圈的棱角做成直角，实际生产中所有的锐边都会做倒钝处理，不仅是装配导向的需求，也能避免热处理时棱角处出现应力集中开裂的问题。还有钢球的尺寸，608轴承的钢球直径一般为3.969mm，一共7颗钢球均匀排布，保持架采用浪形冲压保持架，厚度较薄，不会占用过多的轴承内部空间，能最大化预留润滑脂的存储腔体。

　　实际选型时还要区分开式、铁封、胶封的差异，这款胶封版本的接触式密封，转动阻力会比铁封的非接触式略大一点，但密封防护效果更好，更适合户外使用的设备，如果是在洁净的机箱内部传动，对转动阻力要求更高的场景，可以选择铁封或是开式版本，但户外代步、模型类的应用，胶封版本的综合使用寿命会高出很多。安装时禁止直接敲击轴承外圈来压装内圈，也不能敲击内圈来压装外圈，要通过套筒对应施压在配合的套圈端面上，避免滚道受到冲击载荷出现压痕，导致轴承转动时出现卡滞、异响的问题。
