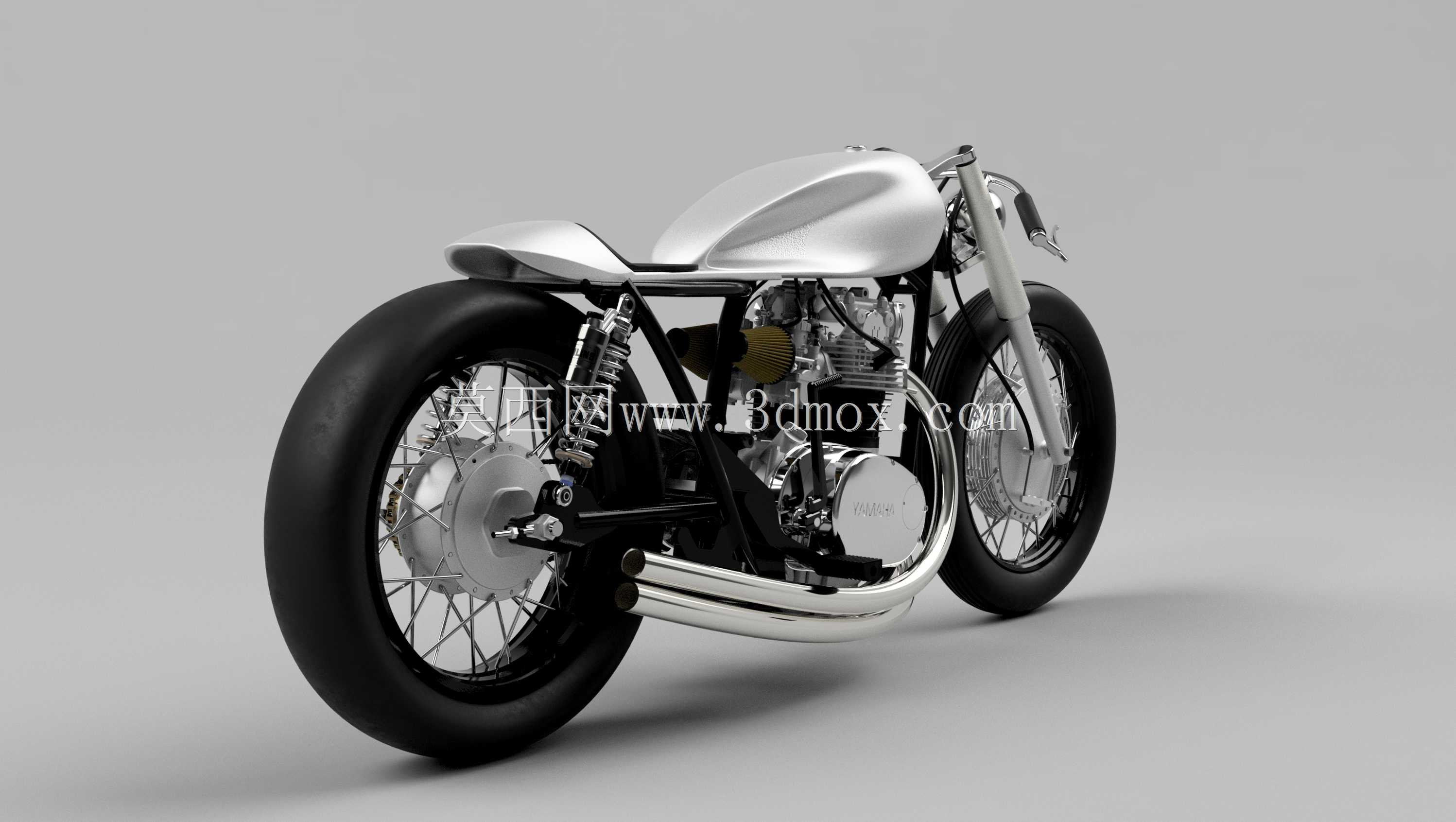

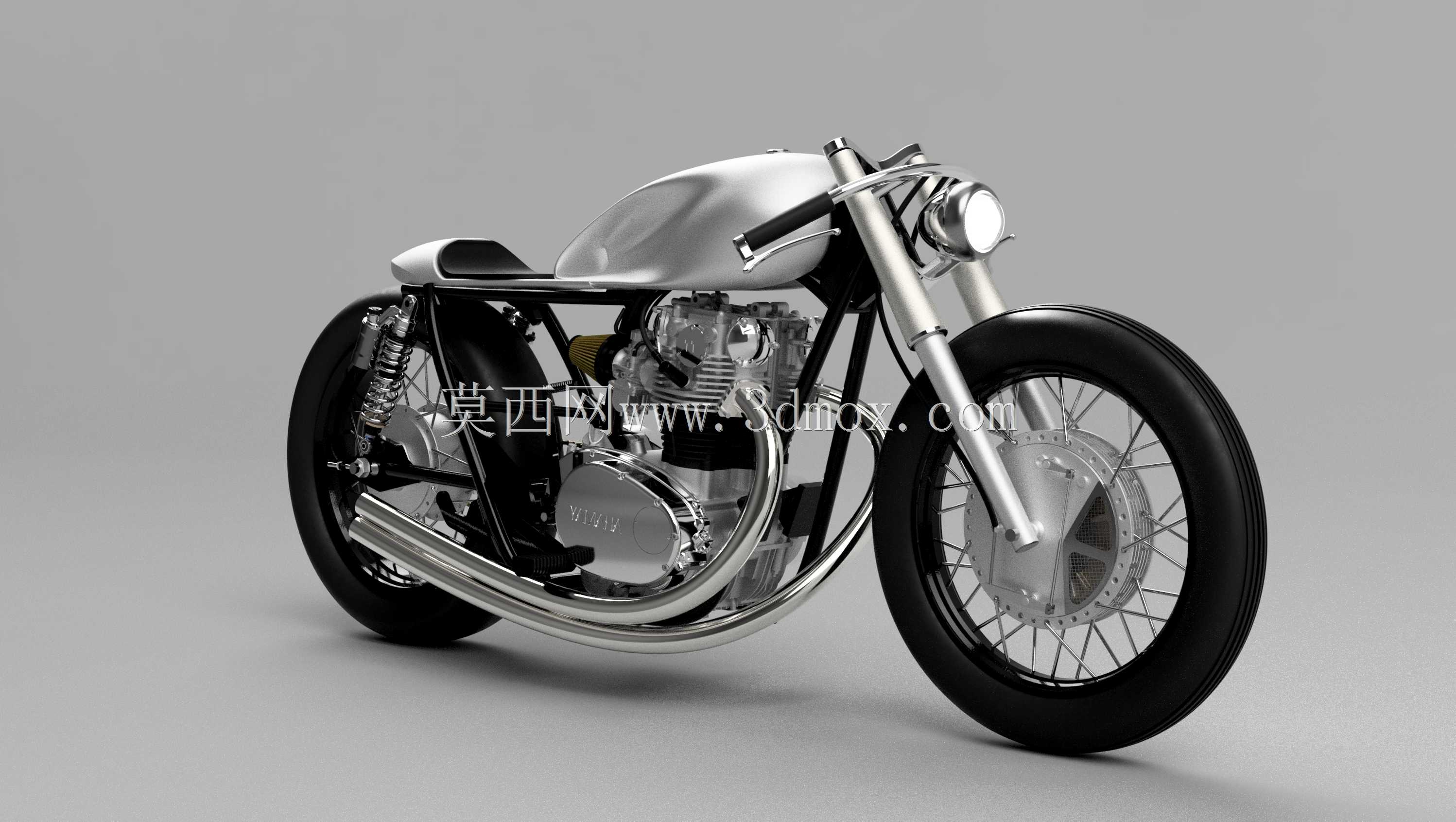

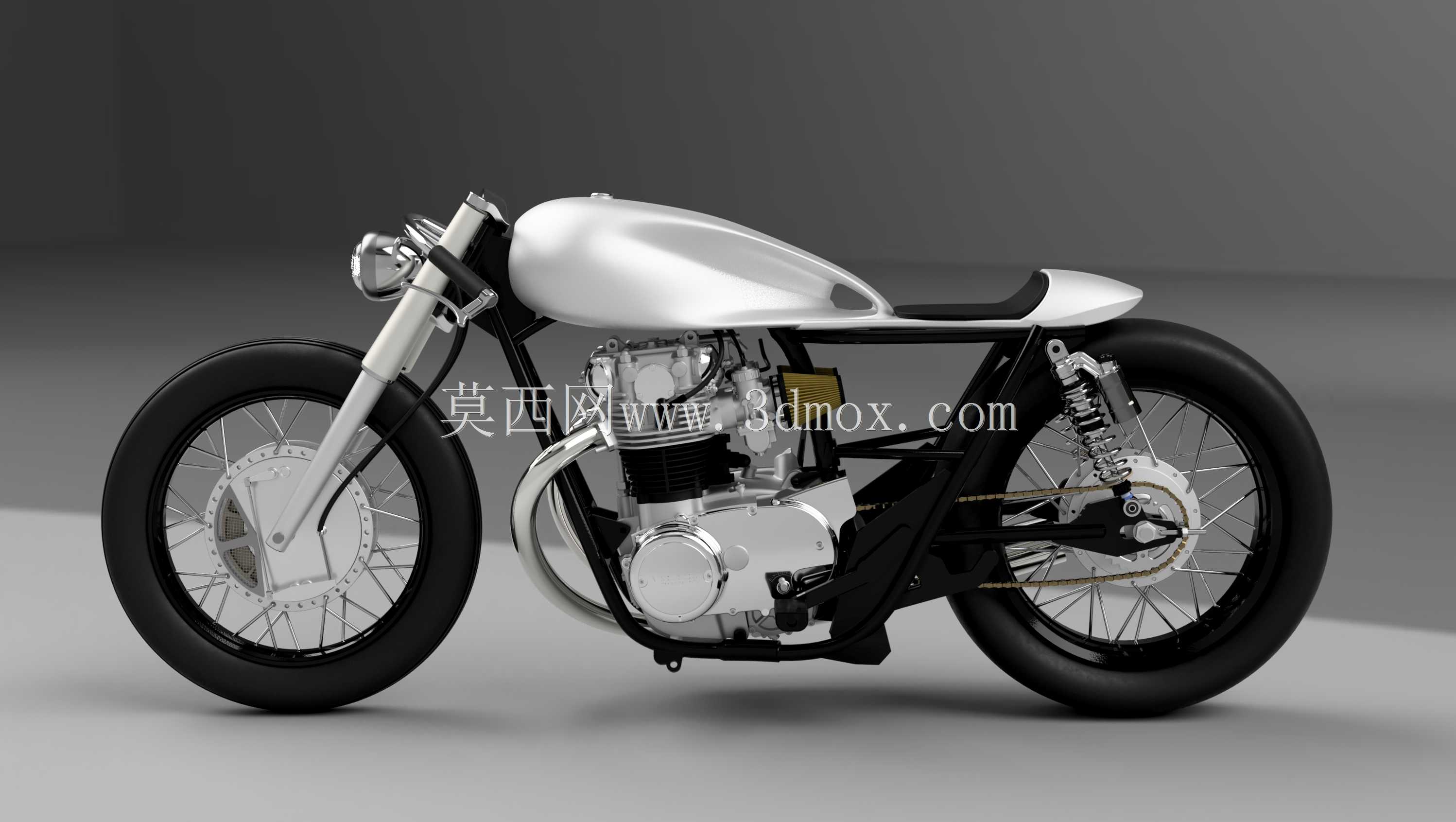

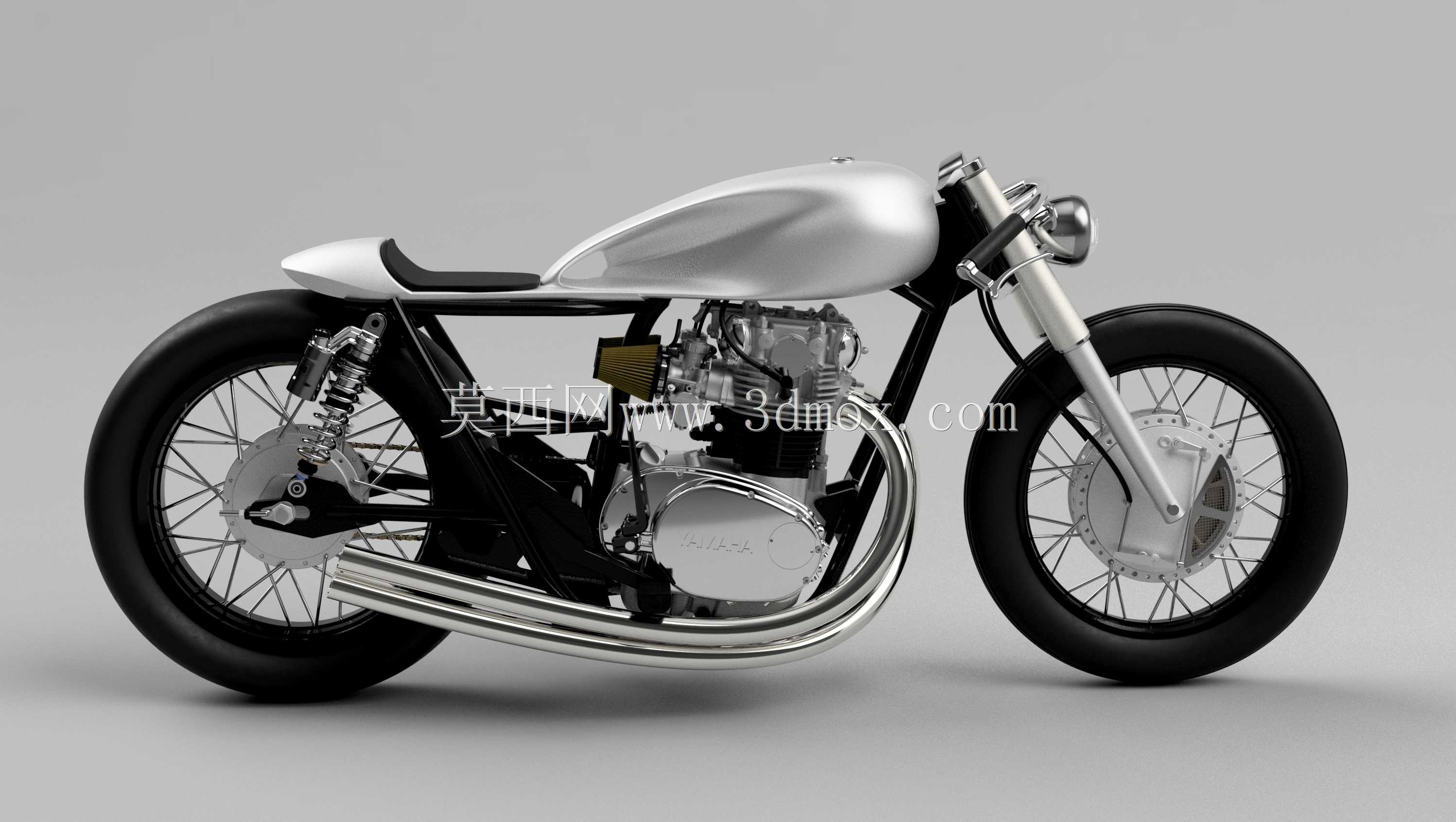

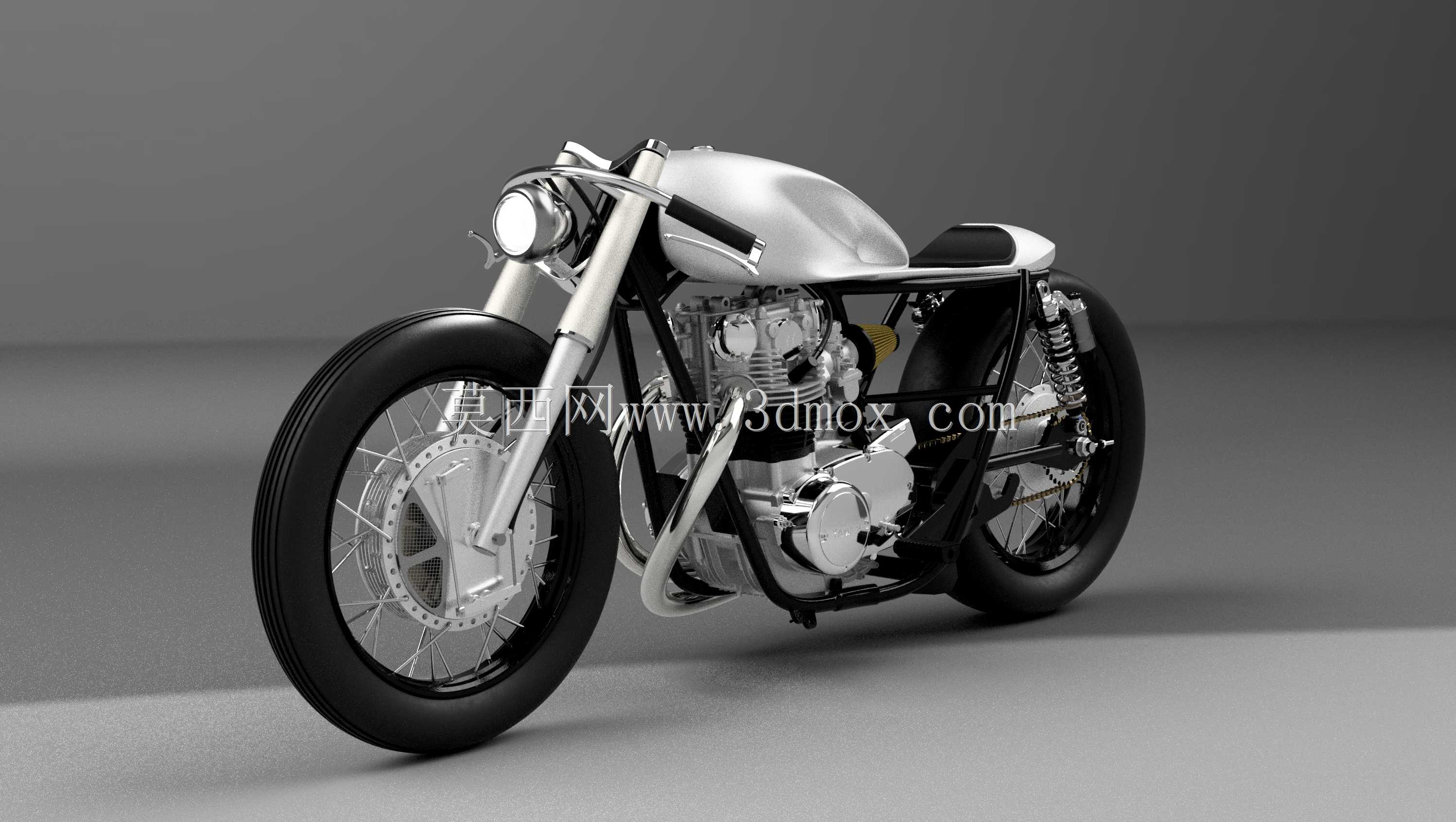

雅马哈XS650复古定制摩托车结构设计

这款定制化两轮机车的结构设计，围绕复古Cafe Racer的使用场景展开，适配城市休闲骑行、机车文化展示、复古改装参考等多类实际用途，整体结构在原厂XS650动力平台的基础上做了大量适配性优化，兼顾机械结构可靠性与复古外观的视觉协调性。从动力核心的布局来看，原厂直列双缸风冷发动机的安装位保留了原机的安装孔位基准，车架部分重新做了管式桁架结构的轻量化调整，主车架采用无缝钢管弯折焊接成型，发动机吊装点与后摇臂铰接点的同轴度公差控制在0.1mm以内，避免动力输出过程中出现车架共振问题。排气系统采用了不等长不锈钢弯管布局，从发动机两侧排气口引出后沿车架下方向后延伸，尾段做了收窄处理，既保证了排气回压符合风冷双缸机的动力输出特性，也避免了排气高温对骑手腿部的烘烤影响，排气安装位预留了原厂消音器的对接法兰，可根据使用需求更换不同回压值的排气段。行走系统部分，前后轮均采用钢丝辐条轮组结构，前轮配置单碟刹制动结构，刹车卡钳安装座直接焊接在前叉减震套筒上，前叉采用正置式液压阻尼结构，行程设定为120mm，适配城市铺装路面的骑行滤震需求，后减震采用双侧弹簧液压减震结构，安装角度与后摇臂的摆动轨迹做了匹配计算，避免减震压缩过程中出现运动干涉。燃油箱采用了窄腰流线型的手工成型结构，容量设定为12L，油箱底部的凹槽完全贴合主车架上管的弧度，安装固定点采用快拆式橡胶减震结构，既降低了车架震动传递到油箱的共振异响，也方便日常维护时快速拆卸油箱检修电路与油路部件。车把部分采用了低趴式一字把设计，安装位置较原厂车把降低了80mm、后移了30mm，匹配Cafe Racer骑行姿态下的手臂伸展角度，手把上的控制开关、油门转把、离合拉杆的安装位都做了集成化处理，走线全部隐藏在车把与车架内部，避免外露线路破坏整车的简洁视觉效果。座椅采用了薄款驼峰式单人座椅结构，座垫内部填充高密度发泡材料，表层采用防滑耐磨的皮革包覆，座椅安装支架直接固定在后车架尾部，座高设定为780mm，兼顾不同身高骑手的落脚便利性，座椅下方预留了小型电瓶与点火模块的安装空间，所有电路接线都采用防水接插件对接，提升雨天骑行的电路可靠性。前大灯采用了复古圆形单灯结构，灯壳采用铝合金抛光处理，内部集成近远光LED光源，大灯安装支架直接固定在前叉上联板位置，随转向结构同步转动，保证夜间骑行时的照明范围与转向方向一致。整车的外形尺寸控制在长2050mm、宽720mm、高1020mm，轴距设定为1380mm，最小离地间隙为140mm，完全适配城市道路的通过性需求，所有外露的金属部件都做了抛光或者哑光黑处理，车架焊缝全部打磨平滑后做喷塑防锈处理，兼顾外观质感与长期使用的耐候性。设计过程中对所有运动部件做了运动仿真校核，包括前轮转向最大角度下前叉与油箱、挡泥板的间隙，后减震全行程压缩下后轮与尾架、座椅的间隙，换挡杆、刹车踏板在全行程动作下与发动机壳体、车架的间隙，所有运动间隙都预留了至少10mm的安全余量，避免实际装配后出现运动干涉问题。整车的零部件安装边界都做了模块化划分，动力模块、车架模块、行走模块、电控模块、外观覆盖件模块之间的安装接口都做了统一基准设定，方便后续改装过程中快速更换不同风格的外观部件，也方便维修过程中快速拆解对应模块进行检修，不需要大面积拆解周边部件。
