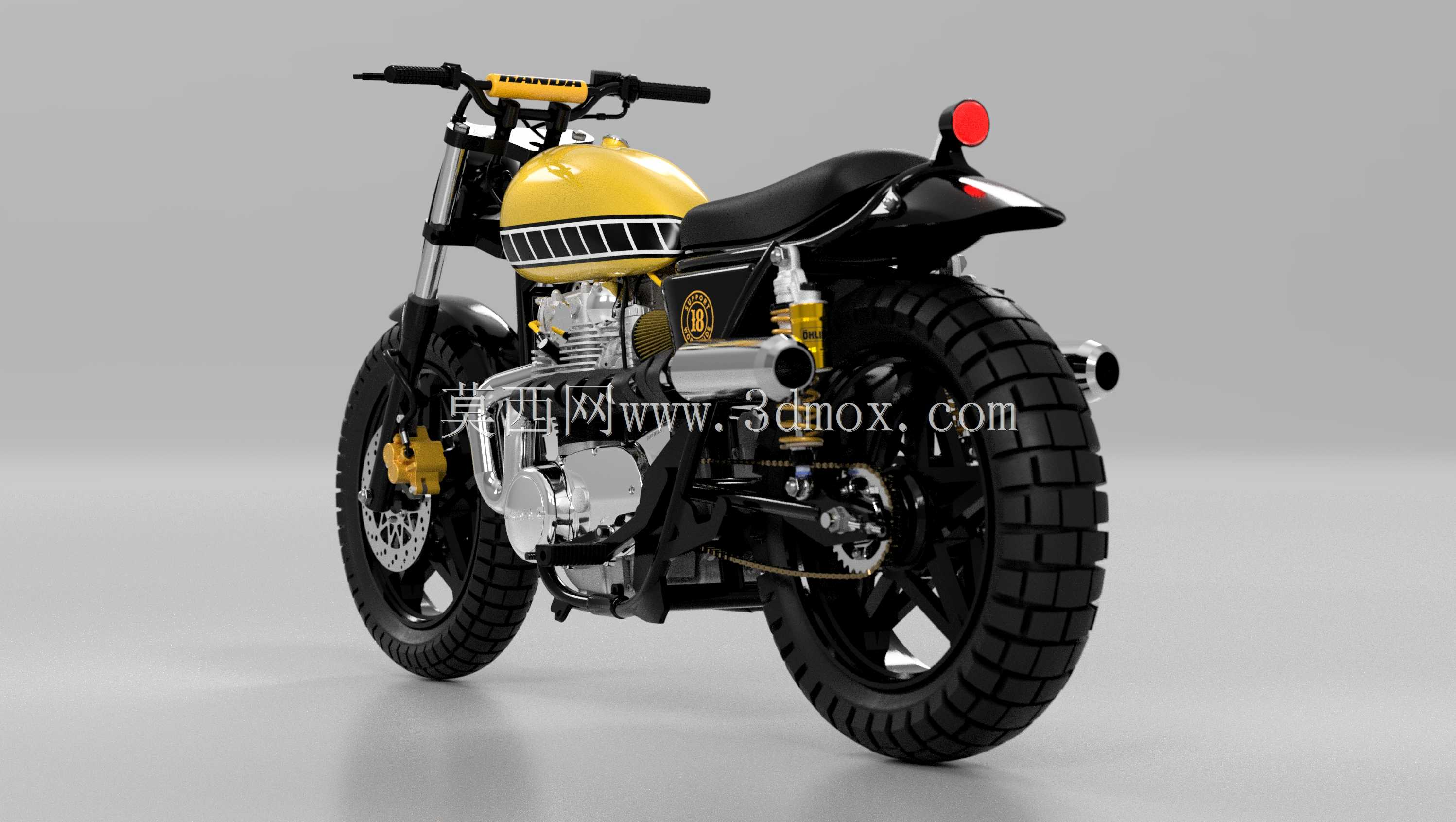

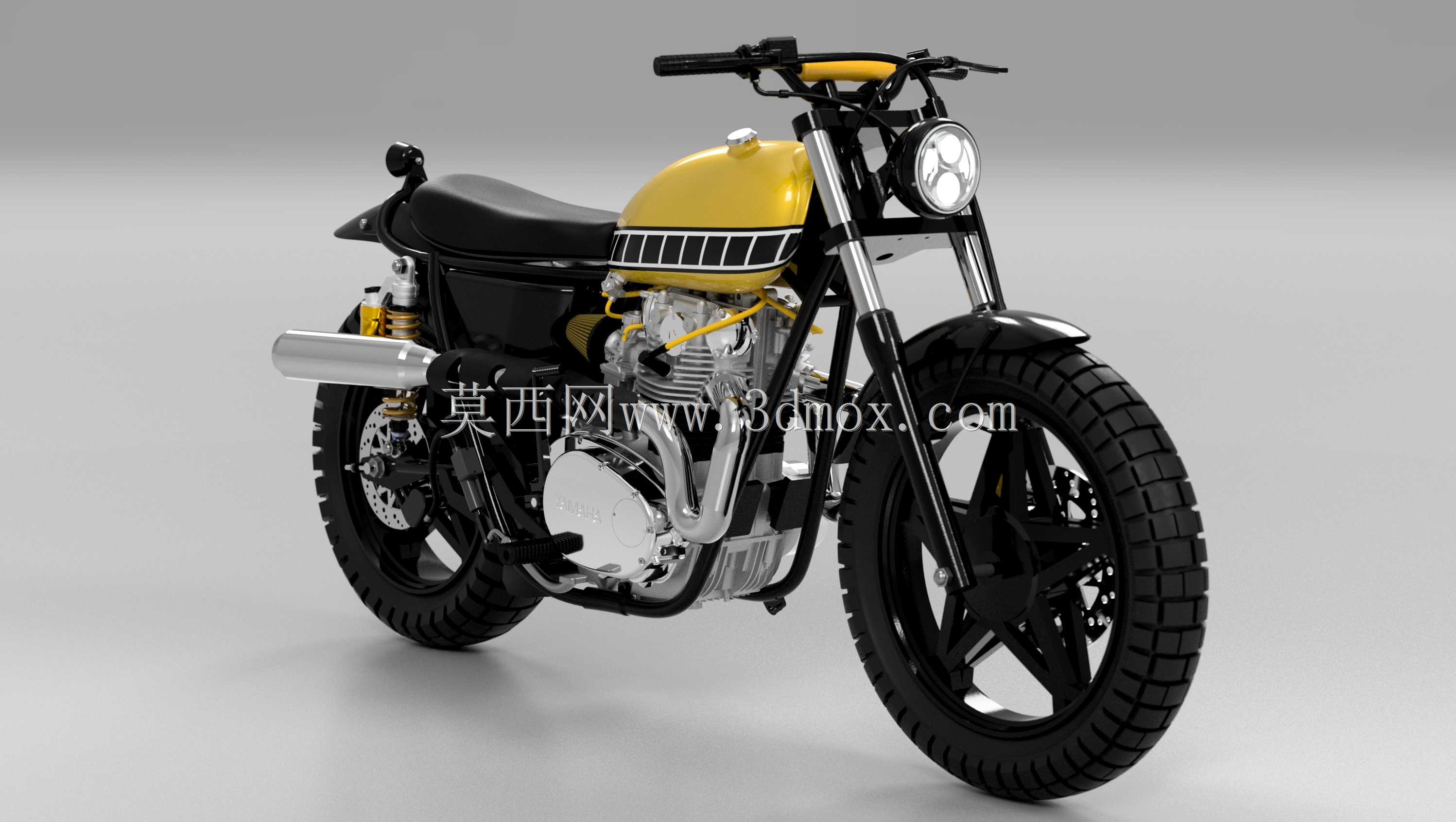

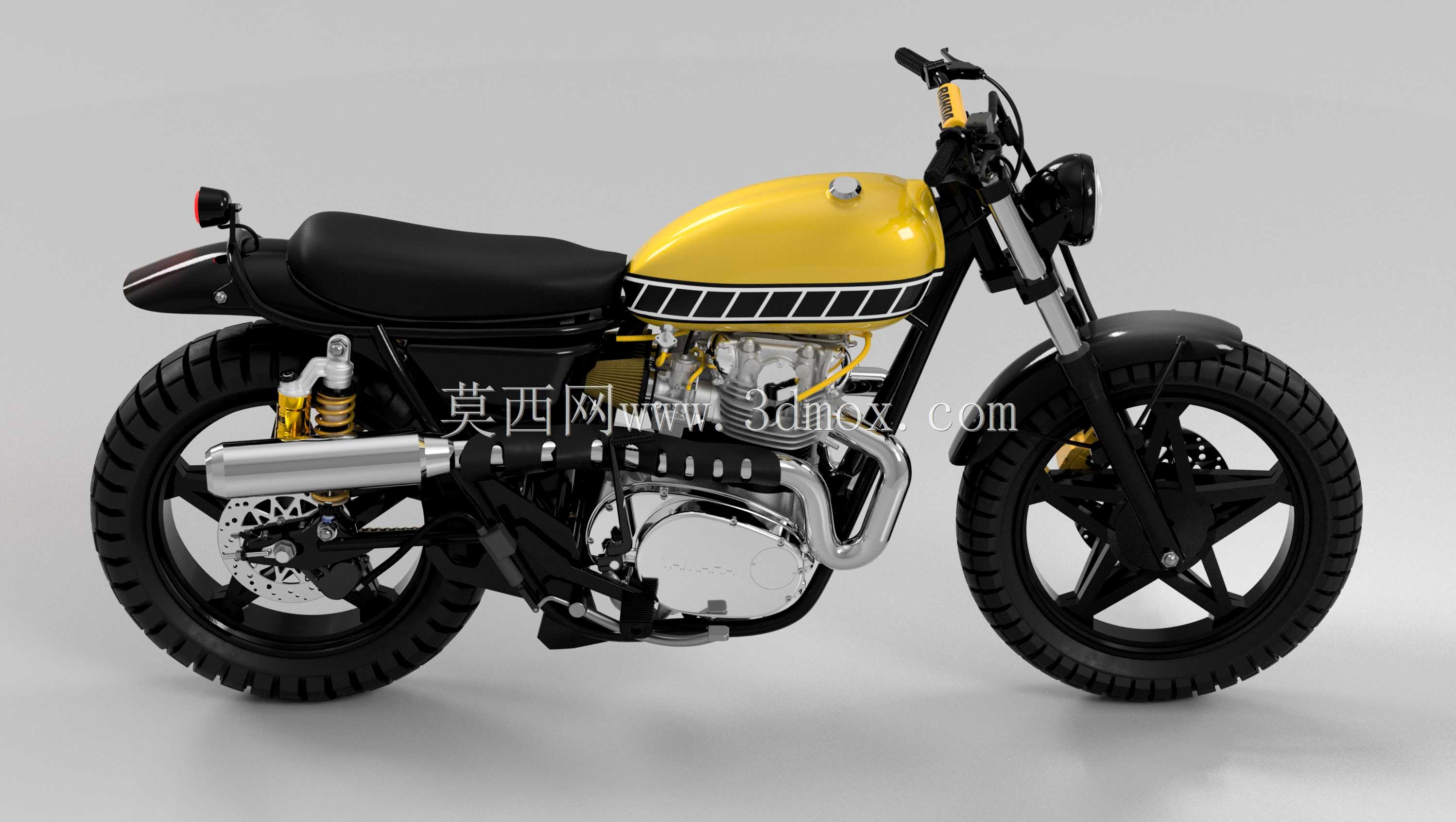

雅马哈复古街车整车结构三维设计

该模型完整还原了经典复古街车的整车结构，覆盖从动力核心到行走系统、从操控部件到外观覆盖件的全部分件设计，可用于机车改装方案验证、复古车型逆向开发参考、机车结构教学演示等多个场景。在实际民用两轮交通领域，这类复古街车兼顾日常通勤的实用性与复古外观的个性化属性，其结构设计的合理性直接影响骑行操控性、行驶稳定性与后期维护便捷性，建模过程中对各部件的装配边界、运动干涉做了完整校验，可直接用于结构评审环节的可视化参考。

从功能特性来看，整车动力核心为直列双缸风冷发动机，建模时还原了发动机缸体、散热鳍片、配气机构、离合边盖、启动电机等外部结构，同时预留了化油器接口、排气歧管安装位、机油加注口与放油螺塞的位置，发动机与车架的连接采用双吊耳+底部托架的硬连接结构，安装点位的相对位置完全参照实车布局，可适配同系列动力总成的改装替换验证。排气系统采用高位侧出单筒结构，消音筒的安装角度与后脚踏的位置做了避让设计，避免大倾角过弯时排气触地，同时排气头段的弯折弧度避开了发动机散热风道，不会阻挡缸头的迎风散热气流。

行走系统部分，前轮采用大尺寸辐条轮毂搭配深齿全地形轮胎，前减震为正置套筒式液压减震，上下联板的固定角度预留了2度的后倾调整余量，方向柱的转向限位结构做了完整还原，左右最大转向角度控制在38度，符合两轮车转向操控的安全边界；前制动采用单钻孔碟刹搭配对置双活塞卡钳，卡钳安装座与前减震筒的连接位做了定位凸台设计，可避免制动时卡钳移位。后轮同样采用辐条轮毂，后减震为双侧弹簧液压减震，减震上下安装点分别连接后摇臂与车架尾部，后摇臂的枢轴位置与发动机输出轴的中心距匹配标准链条传动的张紧行程，后轮轴处预留了链条调节滑块的安装槽，可支持15毫米范围内的链条张紧度调整，适配不同磨损程度的传动链条。

操控系统部分，车把采用低趴高位雁把设计，把座上预留了油门转把、离合手柄、前刹手柄、灯光控制开关的安装位，车把与上联板的固定采用双压块结构，可支持车把角度的小幅调整，适配不同身高骑行者的操控习惯。座椅为一体式驼峰皮质座椅，座椅底部的安装卡扣与车架尾部的安装梁完全对位，座椅下方预留了电瓶、整流器、点火器等电气部件的安装空间，侧盖的卡扣位置与车架的固定点一一对应，拆卸侧盖即可完成常规电气部件的维护操作。

外观设计上，燃油箱采用经典的花生造型，油箱表面的镀铬装饰条位置、油箱盖的安装位、油箱出油口的位置都做了精准还原，油箱容积对应的内部空间可支持300公里以上的续航里程，油箱与车架的连接采用前部橡胶缓冲垫+后部固定螺栓的结构，可过滤行驶过程中车架传递给油箱的震动，避免长期震动导致的焊缝开裂。前后挡泥板采用短款复古设计，前挡泥板的安装支架固定在前减震筒下部，挡泥板与轮胎的间隙控制在30毫米，既可以阻挡行驶中带起的泥水，又不会因为轮胎跳动产生干涉；后挡泥板固定在车架尾部，尾部预留了牌照安装位与后尾灯的接线口。

建模过程中对所有部件的安装边界做了严格校验，比如发动机与车架之间的最小间隙控制在8毫米以上，避免发动机工作时的震动与车架产生磕碰；转向时车把与油箱之间的最小间隙为12毫米，满打方向时不会出现碰擦；链条运行过程中与后摇臂、链盒的间隙都预留了足够的跳动余量，不会出现链条打叉的问题。所有外露的紧固件位置都做了还原，包括发动机边盖螺栓、车架连接螺栓、覆盖件固定螺丝的点位，完全符合实车的装配逻辑，可直接用于装配工艺的演示教学，也可作为改装件设计的基准模型，比如更换不同风格的车把、排气、座椅时，可直接在该模型上做干涉检查，减少实物改装的试错成本。
