复古定制单缸摩托车动力总成结构设计

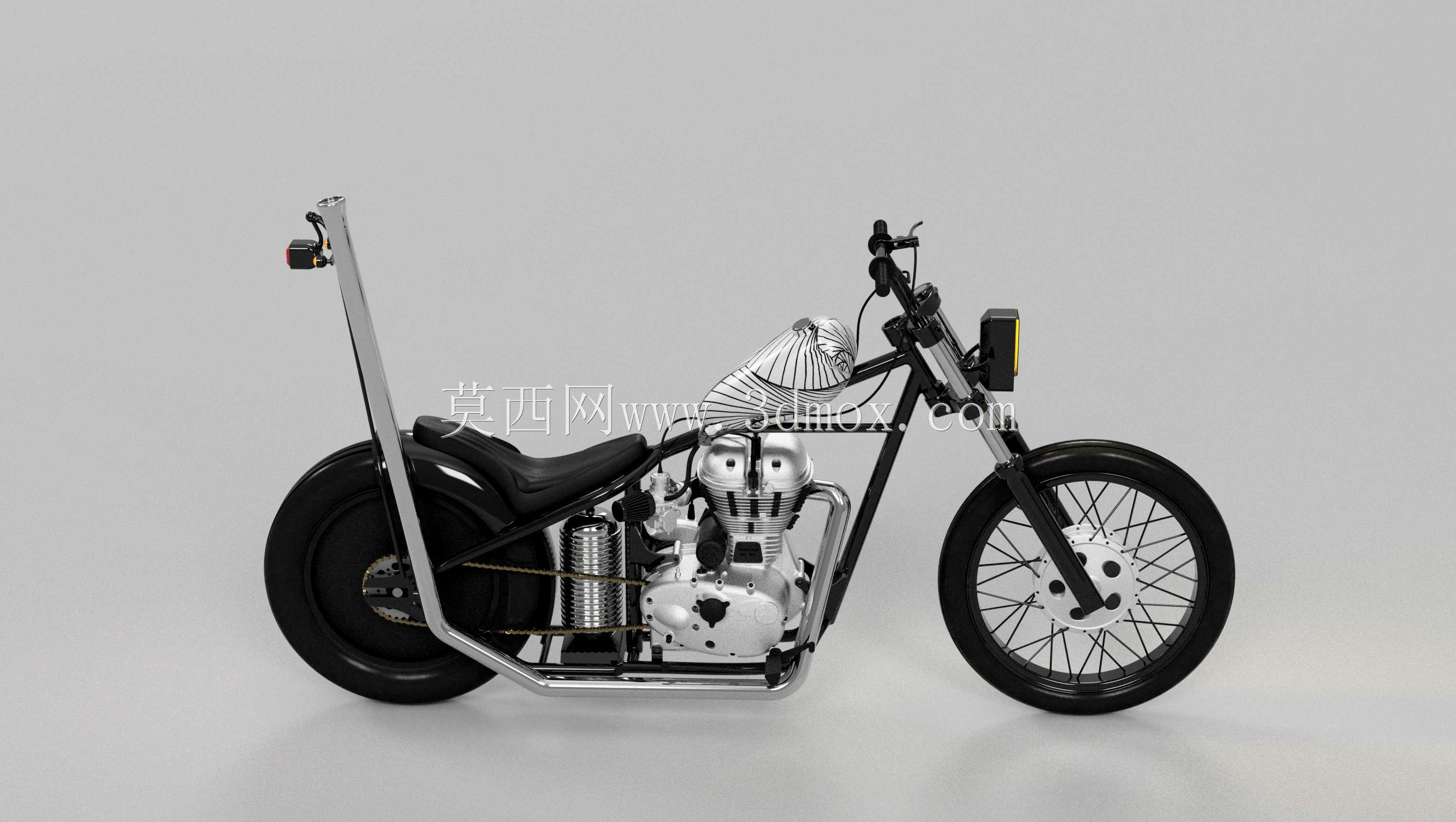

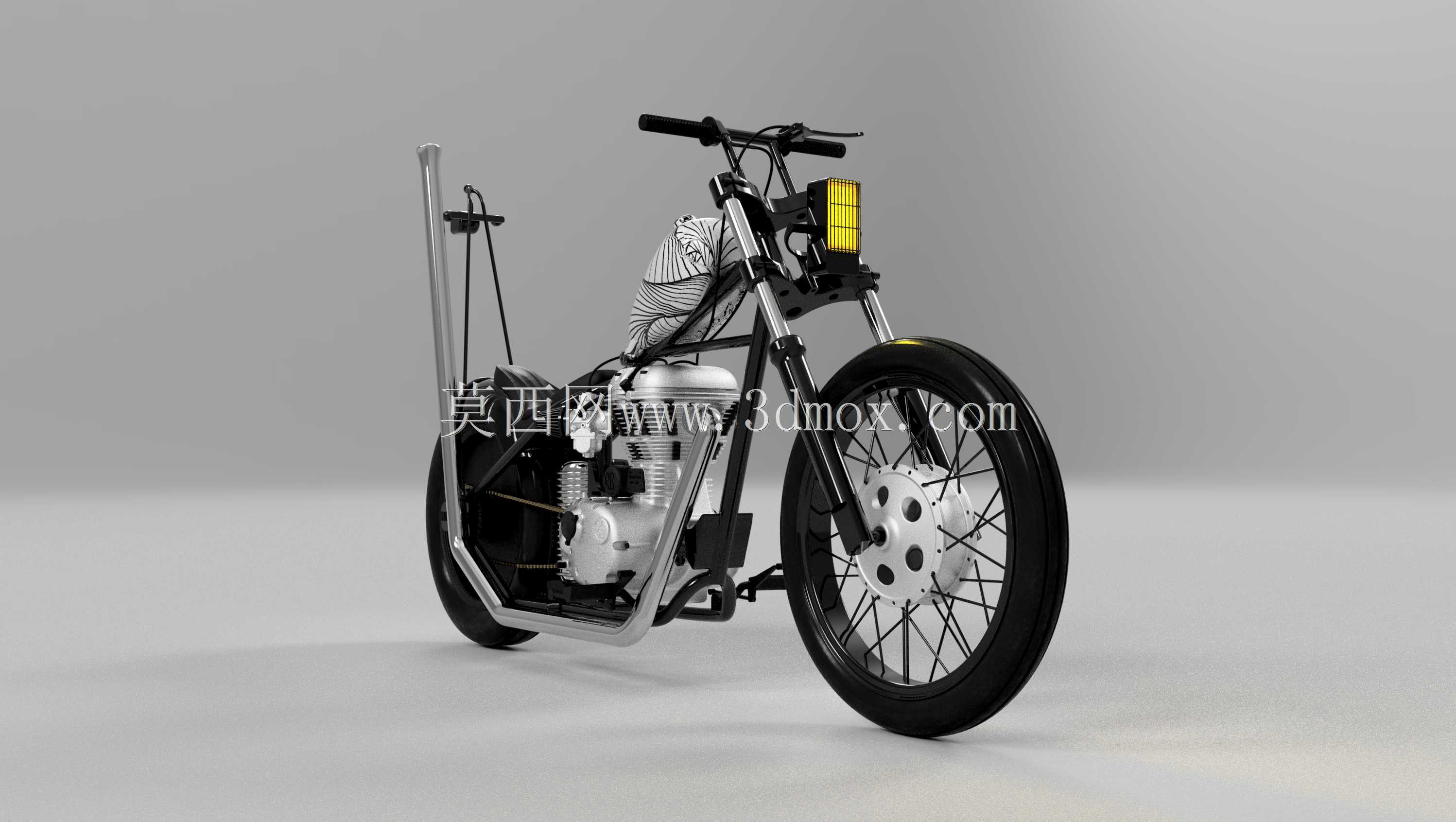

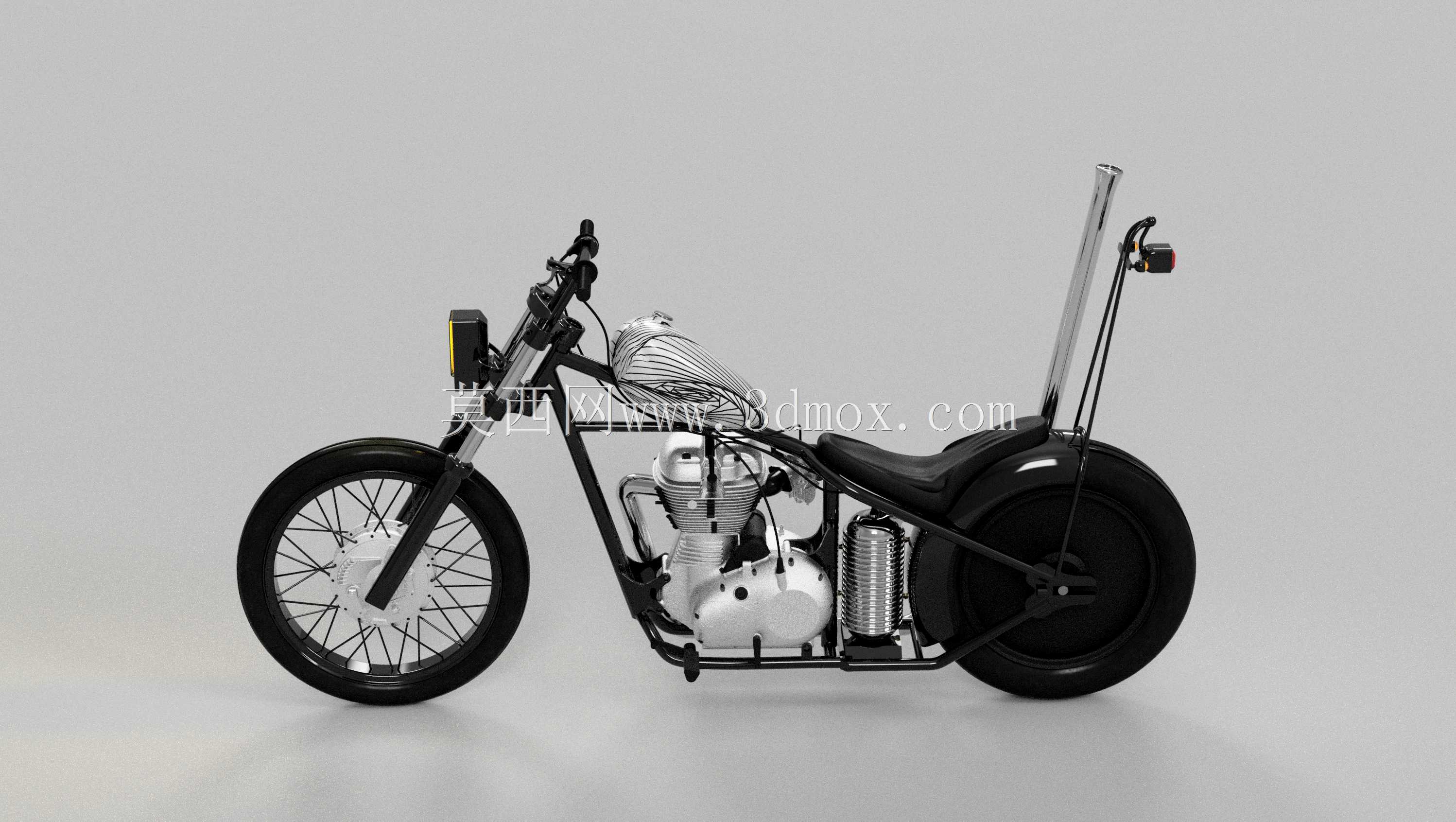

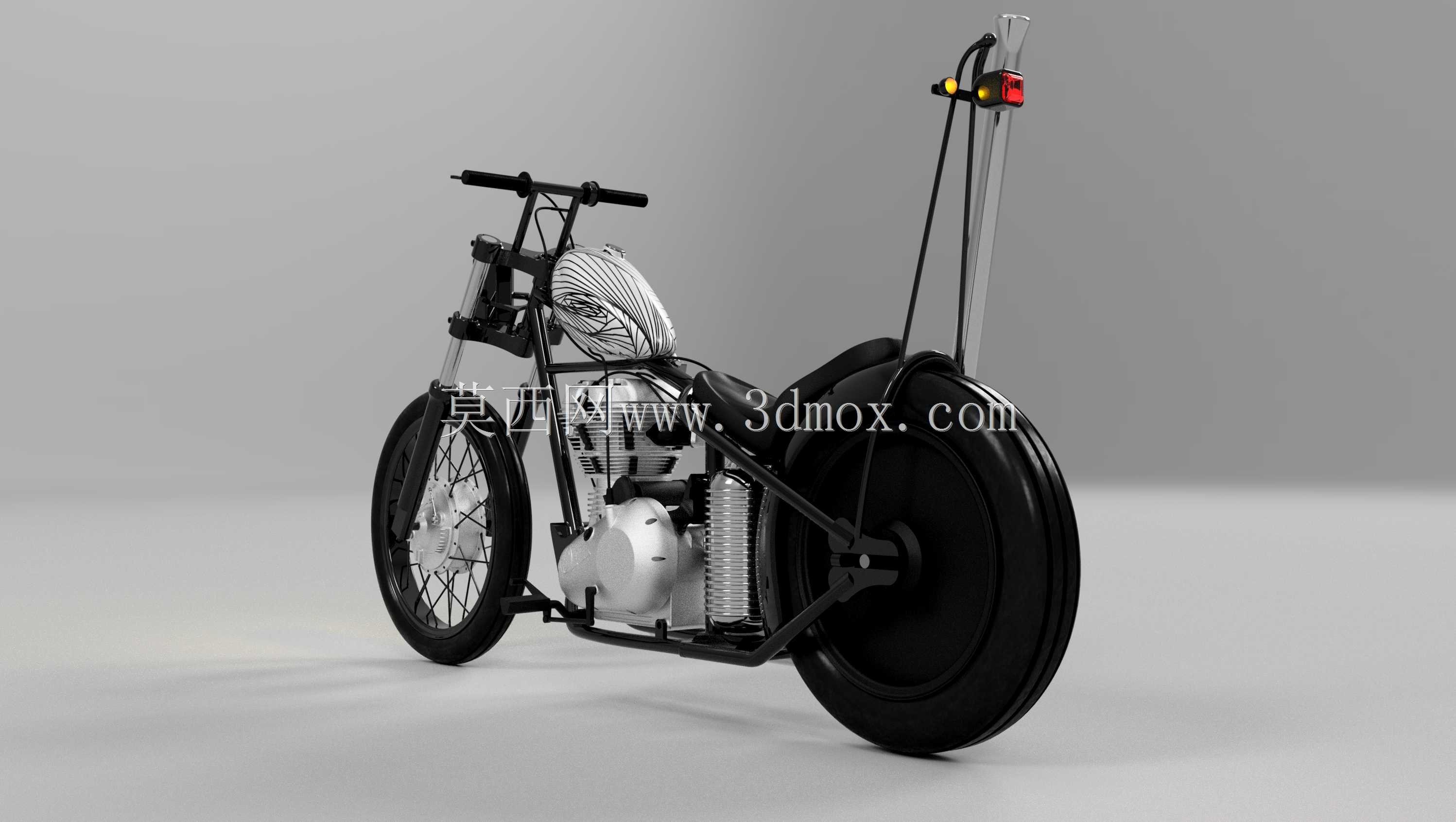

　　这套动力结构的设计完全围绕复古定制机车的轻量化改装需求展开，不同于量产通勤摩托的动力布局，整套结构在安装边界上做了极致压缩，适配硬尾chopper风格的窄幅车架安装需求，横向安装宽度控制在280mm以内，纵向安装高度从曲轴中心到缸头顶端仅320mm，能够直接嵌入管径32mm的定制硬尾车架立管区间，不需要额外切割修改车架主体结构，大幅降低定制改装的加工难度。从实际应用场景来看，这套动力结构主要面向小排量复古定制机车、场地展示改装车、手工定制摩托的动力匹配场景，兼顾低速扭矩输出与外观的机械裸露质感，缸体散热鳍片采用大间距直列布局，既满足风冷散热的实际需求，又能在视觉上凸显复古机械的硬核质感，和整车裸露的金属车架、

　　辐条轮圈形成视觉风格上的统一。功能特性上，这套单缸动力采用顶置气门配气结构，曲轴输出端直接匹配初级减速齿轮，省去了多余的传动缓冲结构，动力传递直接，适合低转速区间的扭矩输出，匹配定制机车常用的脚启动结构，启动轴的安装位置预留了15mm的调节余量，能够适配不同造型的启动杆安装角度，不会和车架下管、脚踏结构产生运动干涉。设计思路上，整套结构没有沿用量产摩托的全包覆式外壳设计，所有的安装固定点都做了外露式处理，缸头固定螺栓、曲轴箱合箱螺栓、机油道观察孔都直接裸露在可视范围内，既方便日常维护时的拆装操作，也能满足定制机车展示机械结构的外观需求，进气口位置预留了标准化的法兰安装面，可以直接匹配不同口径的复古化油器或者定制进气冬菇头，

　　排气口的法兰尺寸采用通用小排量摩托的标准接口，不需要额外制作转接法兰就能匹配各类手工定制排气。安装边界的细节处理上，发动机和车架连接的前吊耳位置做了±5mm的位置可调设计，能够适配不同轴距的定制车架调整需求，后安装脚的固定孔采用长圆孔设计，安装时可以根据链条张紧度的需求微调发动机前后位置，省去了额外加装链条张紧器的步骤，输出轴的中心高度和辐条后轮的从动链轮中心高度差控制在2mm以内，能够保证链条传动的平顺性，减少高速运转时的链条抖动问题。润滑结构采用湿式油底壳设计，油底壳的最低点比车架下管的最低点高12mm，在车辆倾斜过弯或者经过颠簸路面时，不会出现油底壳剐蹭地面的问题，机油加注口设置在缸头侧方位置，

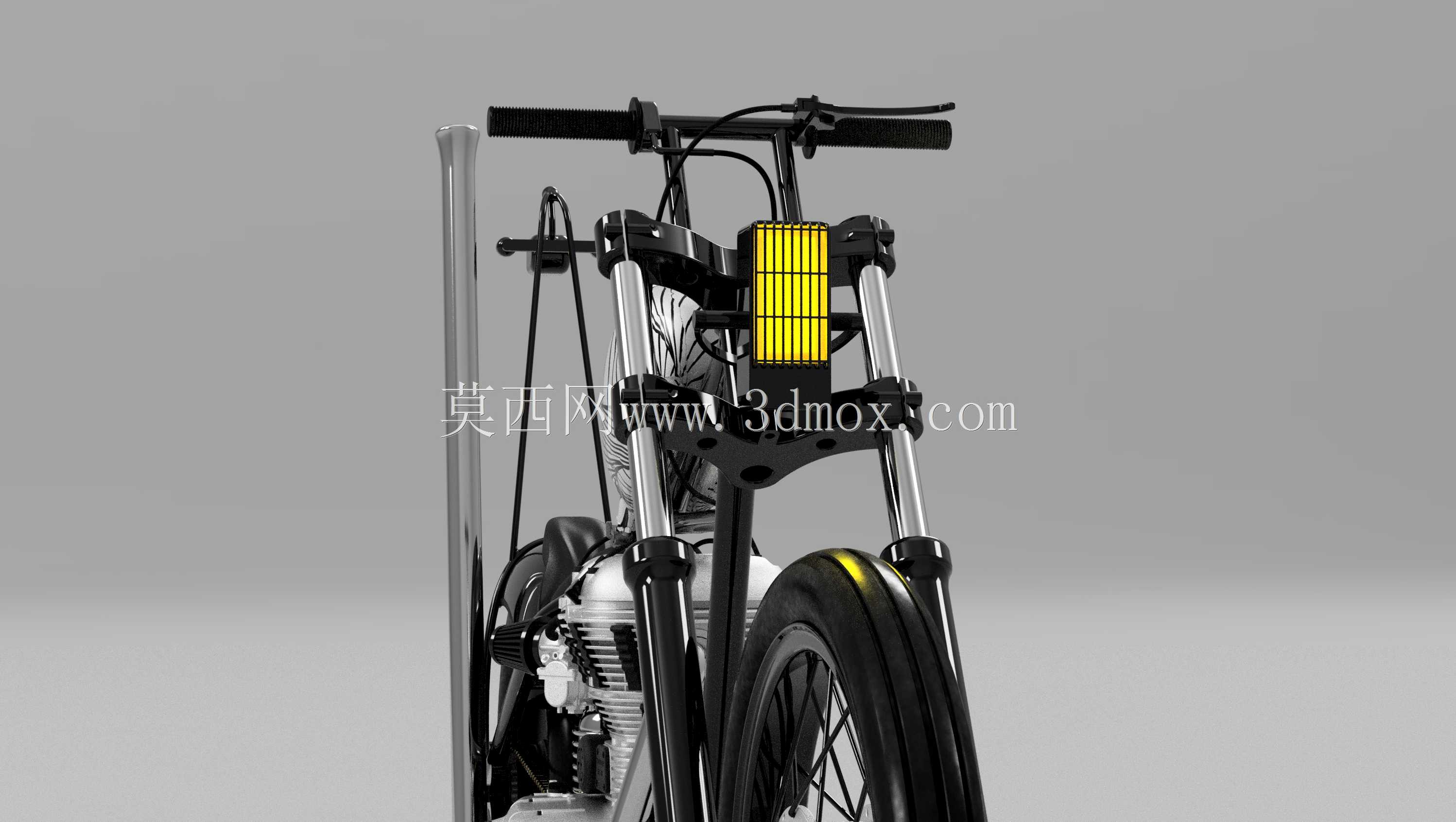

　　加注机油时不需要拆除油箱或者座椅覆盖件，日常维护操作的可达性很强。离合器结构采用多片湿式离合器，离合器分离摇臂的安装角度预留了三个调节档位，可以适配不同走线方式的离合拉线安装，不管是走车架上管还是下管的拉线布局，都能保证离合操作的顺畅度，不会出现拉线弯折角度过大导致的离合分离不彻底问题。磁电机侧的转子和定子结构采用紧凑化设计，磁电机外盖的直径控制在180mm以内，不会和前叉转向时的最大角度产生干涉，转向打死状态下前叉内管和磁电机盖之间预留有8mm的安全间隙，避免转向过程中出现部件碰撞磨损。整套动力结构的所有密封面都采用平面密封胶配合O型圈的双重密封结构，曲轴箱合箱面、缸体和曲轴箱结合面、缸头和缸体结合面都预留了O型圈安装槽，长期运转时不会出现机油渗漏的问题，适合定制机车长期户外停放、展示的使用场景，不需要频繁检查密封件的老化情况。
