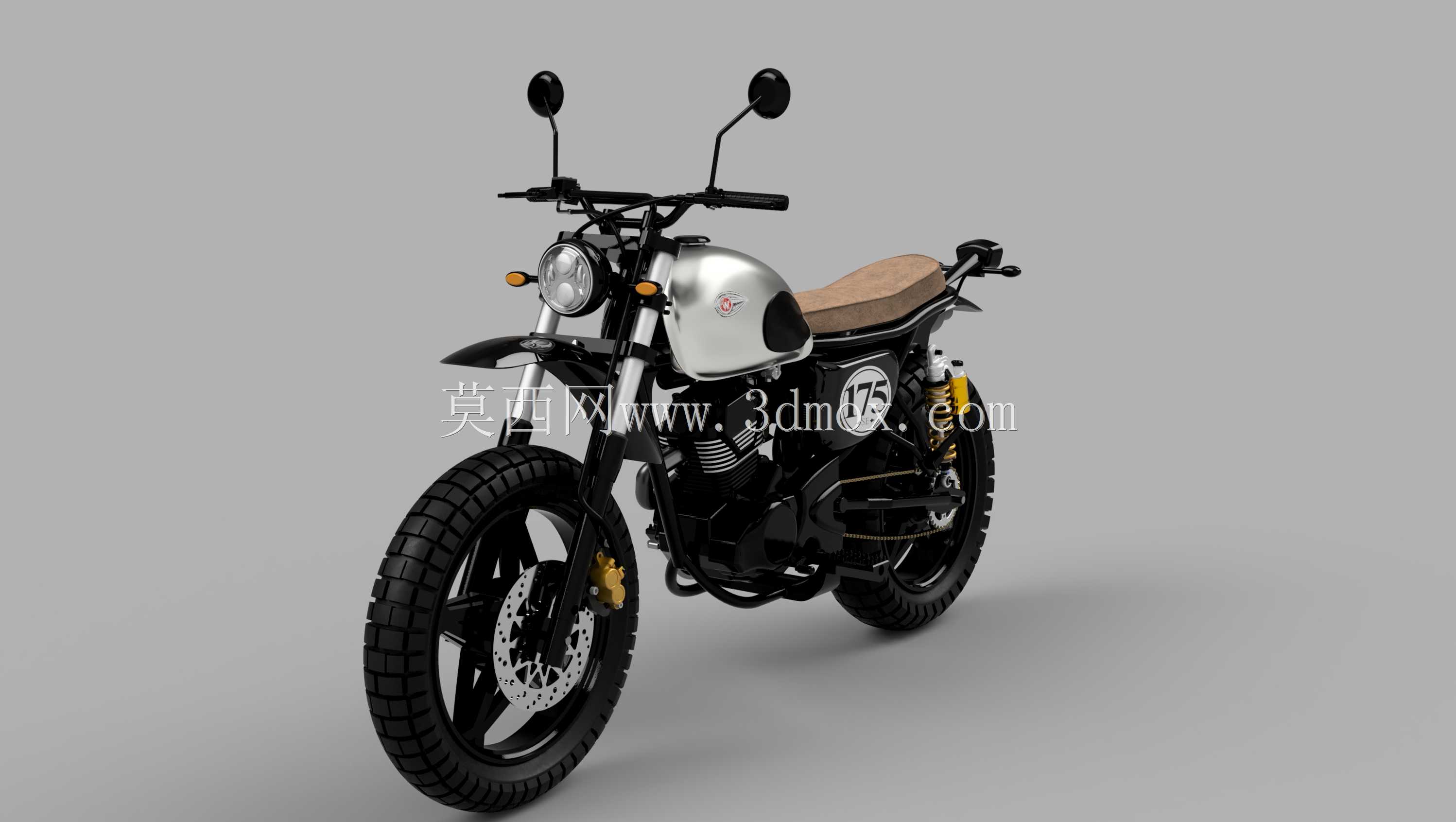

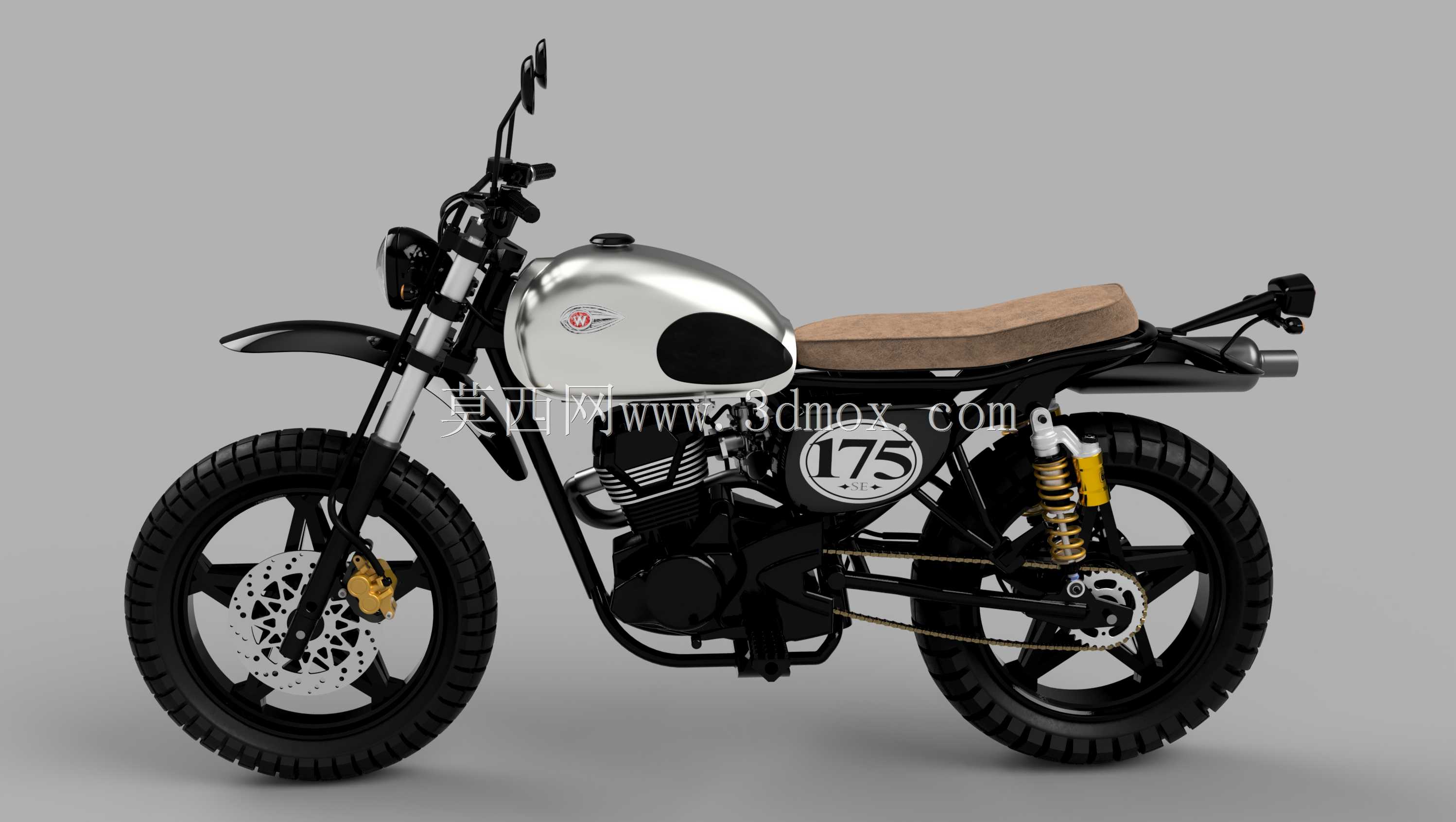

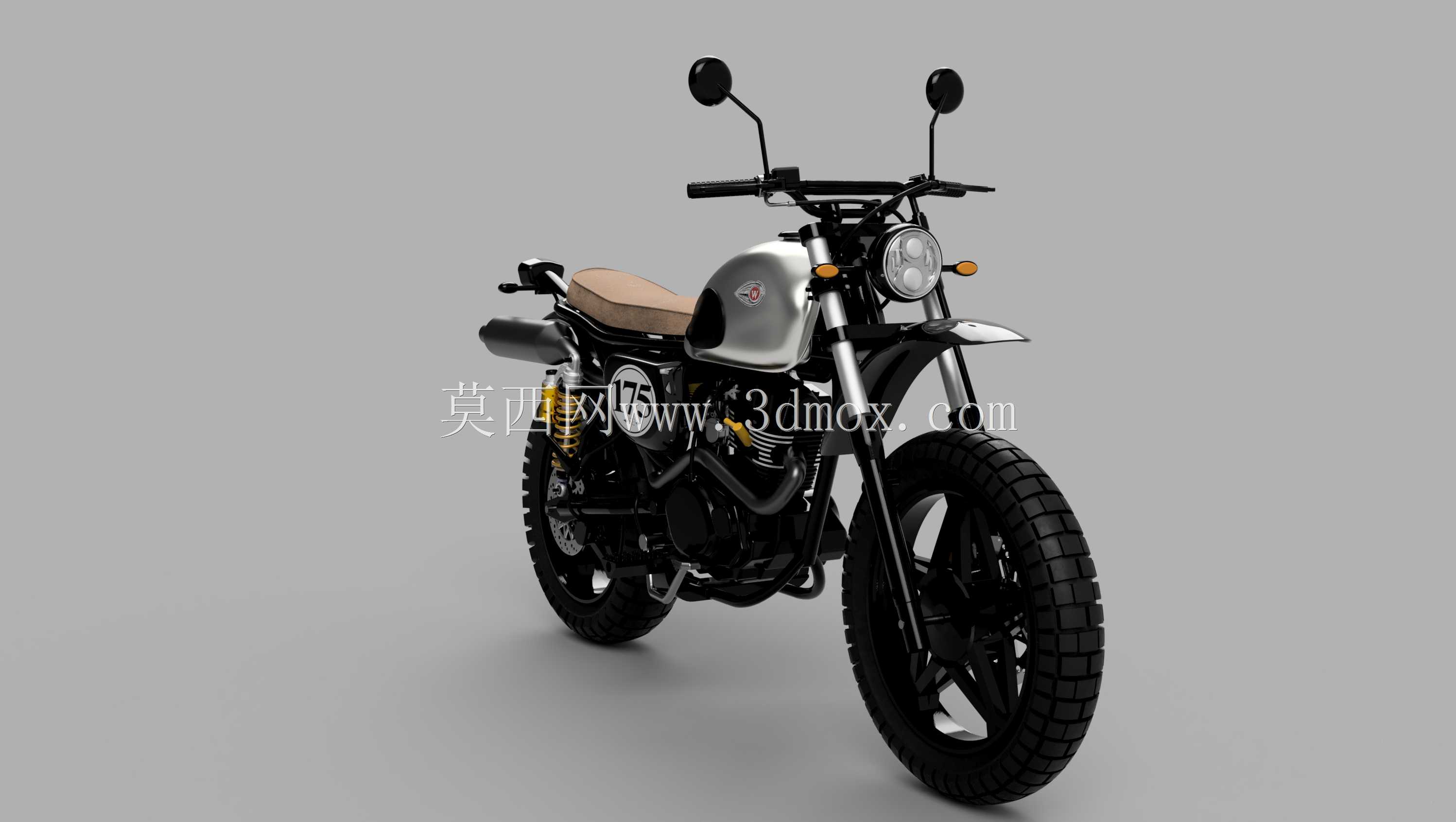

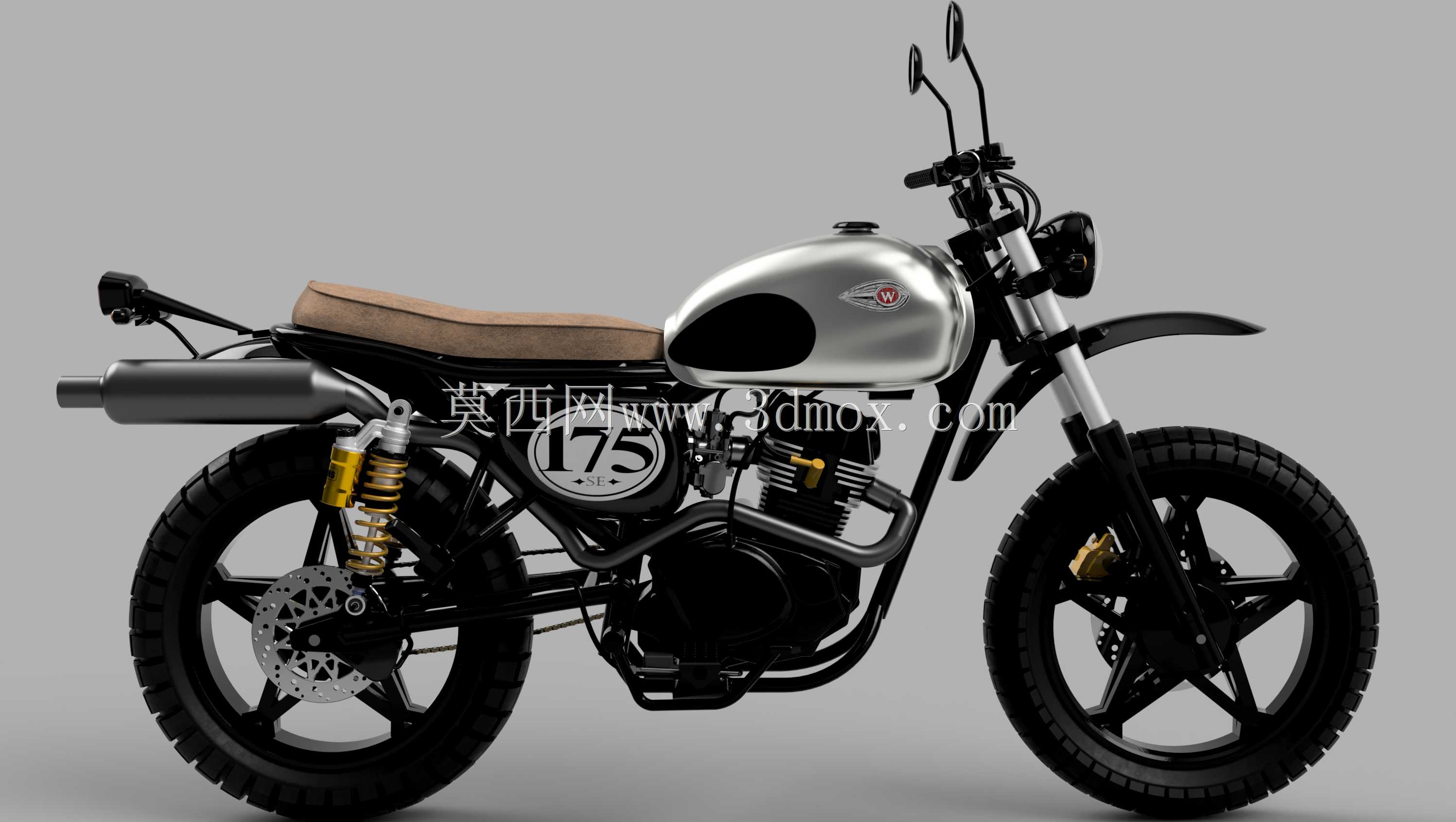

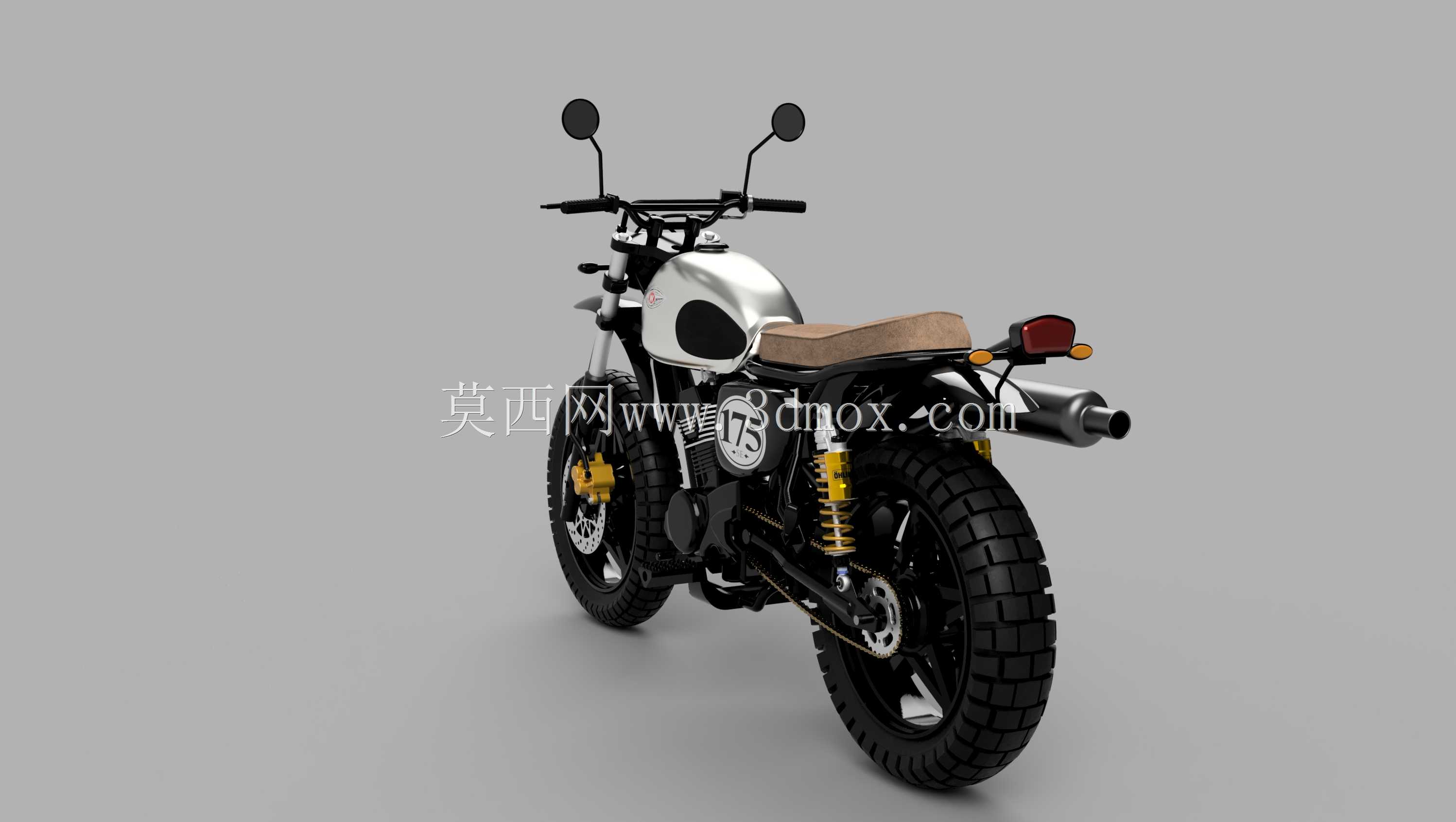

川崎W175城市复古街车结构设计

这款两轮机车的三维结构设计，首先围绕城市通勤与轻度非铺装路面通行的复合场景展开，在结构布局上兼顾了日常代步的操控灵活性与短途郊野出行的通过性需求。从整车结构来看，车架采用了高张力钢管编织式主车架设计，主受力管的管径与壁厚经过多轮载荷仿真校核，在保证整车整备质量控制在合理区间的同时，能够承受铺装路面紧急制动、轻度越野路面颠簸带来的交变载荷，车架的安装点位完全匹配实车的装配逻辑，发动机悬挂点、后摇臂转轴孔位、前后减震安装座的同轴度公差在建模阶段就按照实际装配要求做了约束，避免后续结构干涉问题。

整车的外形尺寸设计充分考虑了城市使用场景的边界约束，整车轴距控制在紧凑区间，转弯半径适配城市狭窄道路掉头、小区内部穿行的需求，车把高度与宽度经过人机工程校核，正常身高的驾乘人员保持直立坐姿时手臂自然弯曲，长时间通勤不会产生过度的肌肉疲劳，座垫高度兼顾了不同身高用户的双脚着地需求，同时座垫内部的支撑结构做了分层设计，表层发泡材质兼顾柔软度，底层支撑结构保证长时间乘坐不会出现塌陷变形。前后轮采用了深齿越野风格轮胎，胎块的排布设计既保证了非铺装路面的抓地力，也兼顾了铺装路面行驶的低滚阻与低噪音表现，前轮采用单碟刹配单活塞卡钳的制动结构，制动管路的走向沿着车架主梁内侧排布，既避免了行驶过程中飞石磕碰管路，也让整车外观走线更加整洁。

动力单元的结构布局采用了单缸风冷发动机的紧凑设计，发动机本体与车架的连接采用了三点式悬挂结构，悬挂衬套的安装位预留了足够的缓冲间隙，能够过滤发动机运转产生的高频振动，避免振动直接传递到车把与脚踏位置影响驾乘体验。排气系统采用了高位侧排的结构设计，排气尾段的高度高于普通街车，在轻度涉水或者非铺装路面行驶时，能够避免路面飞溅的泥水、积水灌入排气内部，同时排气的固定吊耳采用了柔性连接结构，减少排气振动带来的整车共振。前后减震的行程设定比普通城市街车更长，前倒置减震的阻尼设定兼顾了铺装路面的滤震表现与非铺装路面的冲击吸收能力，后双弹簧减震的预载调节结构在模型中做了完整还原，能够适配不同载重情况下的车身高度保持需求。

外观覆盖件的设计采用了复古与越野结合的风格，银色金属质感的油箱采用了窄体设计，油箱两侧的夹持宽度经过优化，驾乘人员双腿夹持油箱时能够自然贴合，提升操控时的人车一体感，油箱的容积设定满足城市通勤单次加油300公里以上的续航需求，油箱盖的结构、油位传感器的安装位都按照实际结构做了还原。车头部分采用了圆形复古大灯，大灯支架采用了钢管结构直接固定在三星联板上，避免车头转向时大灯与车把产生干涉，转向灯采用了小型化布局，安装在大灯两侧的支架上，既不破坏整车的复古风格，也满足道路行驶的灯光标识要求。车把上的控制开关、后视镜安装座、油门离合手柄的结构都按照实车操作逻辑做了布局，后视镜的可视角度经过校核，正常骑行姿态下能够清晰观察到车辆后方的道路情况。

后摇臂采用了方形钢管焊接结构，摇臂的转轴与后减震下安装点的位置经过多轮运动仿真校核，保证减震压缩、回弹过程中链条的张紧度始终处于合理区间，不会出现链条过度拉扯或者松脱的情况。链条传动系统的前后链轮齿数比设定兼顾了低速起步的扭矩输出与高速巡航的转速控制，适合城市道路频繁启停的行驶工况，同时链条护板的结构完整覆盖了链条上半部分，避免行驶过程中链条带起的油污飞溅到驾乘人员衣物上。前后挡泥板的长度与安装角度经过优化，能够在雨天行驶时有效阻挡轮胎带起的泥水，同时高位前挡泥板的设计也避免了非铺装路面行驶时泥土卡滞挡泥板与轮胎之间的间隙。

在建模过程中，所有的安装边界都做了严格的约束，比如车把最大转向角度时，油箱与车把之间预留了足够的安全间隙，不会出现转向打死时车把磕碰油箱的问题；前后轮在最大减震压缩行程时，轮胎与前挡泥板、后尾罩之间也预留了足够的间隙，避免颠簸路面行驶时轮胎磕碰覆盖件；脚踏的位置采用了可折叠结构，在车辆倾倒时能够自动折叠减少脚踏断裂的风险，同时脚踏的高度设定既保证了过弯时的倾斜角度余量，也避免了脚踏位置过低在城市道路通过减速带时出现磕碰。整车的线束走向在模型中也做了隐含的布局预留，所有电器件的安装点位都预留了线束穿过的空位，主车架内部的空腔可以作为主线束的走线通道，既保护线束也让整车外观更加简洁。
