V型12缸内燃机剖面结构展示模型

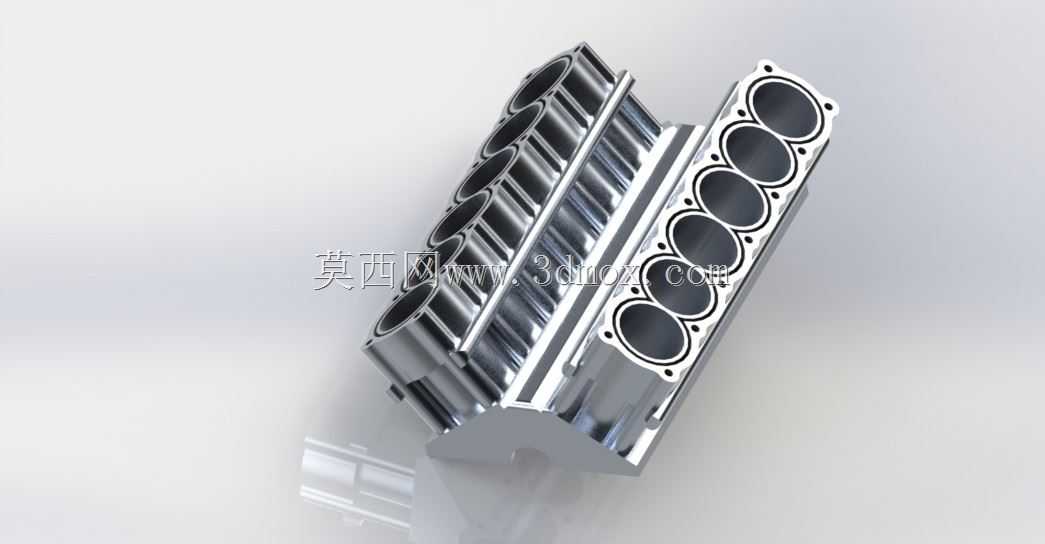

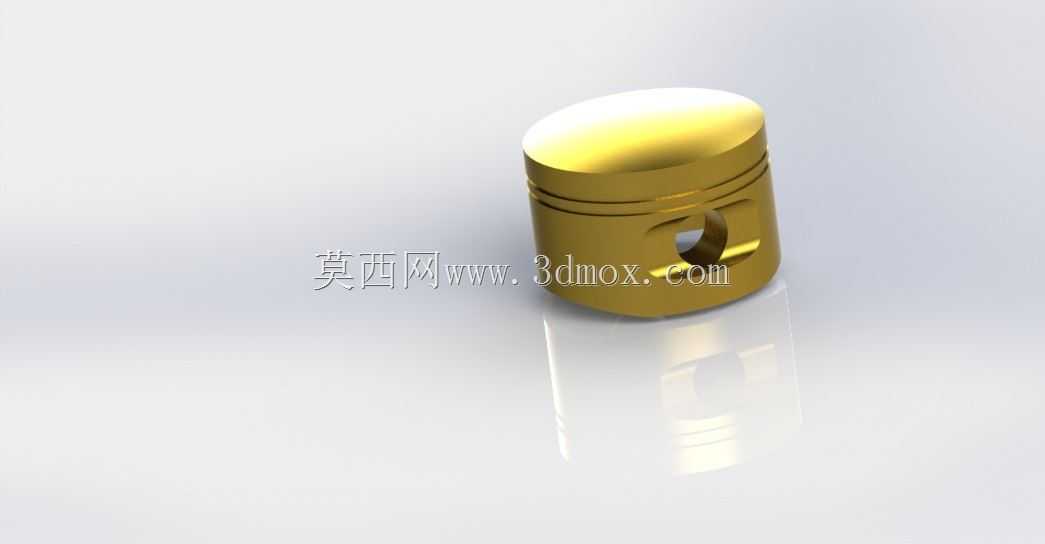

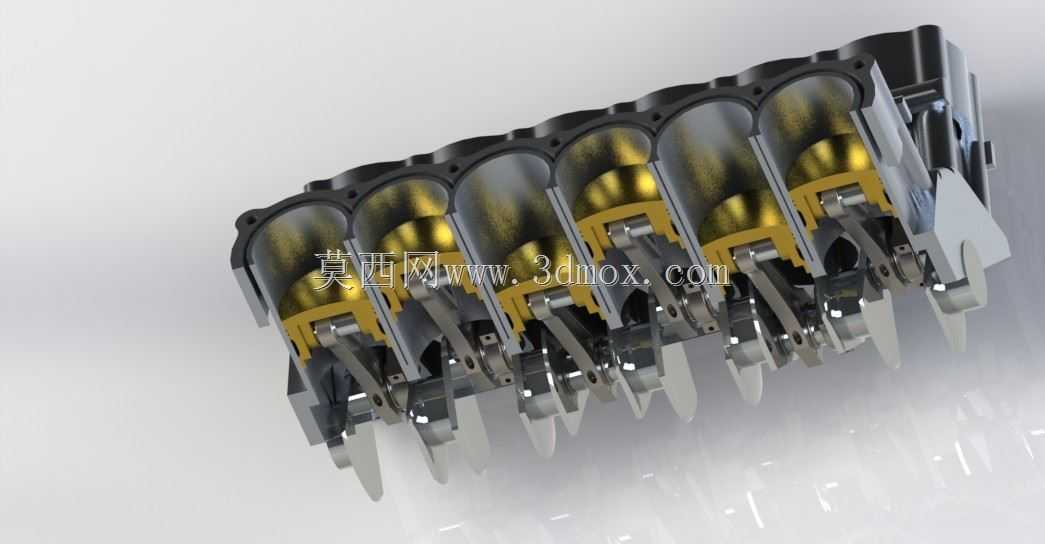

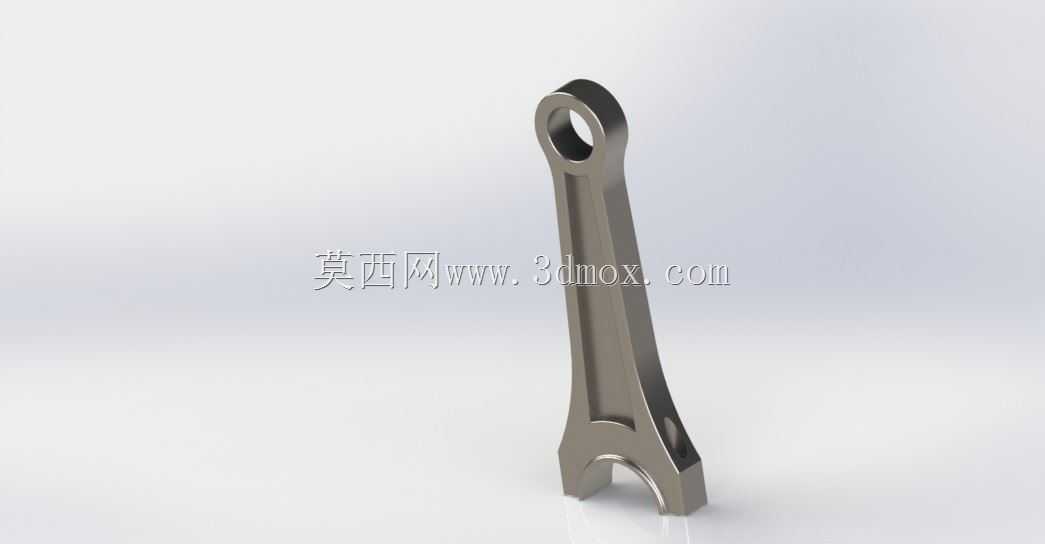

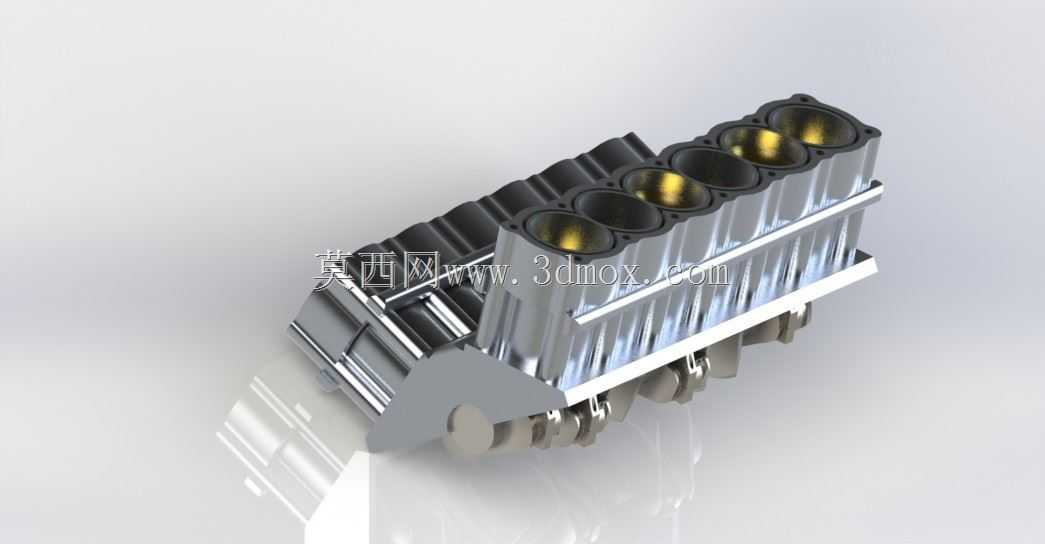

该模型还原的V型12缸内燃机，多用于大排量豪华乘用车、高性能赛事车辆以及重型特种装备的动力输出场景，这类动力单元凭借平顺的做功节奏与充足的扭矩储备，在对动力质感、持续输出能力有高要求的场景中具备不可替代的应用价值。从结构设计逻辑来看，12个气缸呈V型对称排布，两侧缸体夹角经过严谨匹配，能够平衡往复运动部件产生的一阶、二阶惯性力，从根源上降低整机运行时的振动幅度，无需额外加装大尺寸平衡轴结构即可实现优异的运转平顺性，这也是多缸大排量机型核心的设计优势。模型完整呈现了从缸体、活塞、连杆到曲轴的整套曲柄连杆机构，每一组活塞与对应连杆的装配关系、活塞在气缸内的行程边界都做了精准还原，能够直观看到做功冲程中燃气推力通过活塞销传递给连杆，再将直线往复运动转化为曲轴旋转扭矩的完整传动路径。在实际工程应用中，这类V12机型的缸体多采用高强度铝合金或者合金铸铁材质，兼顾轻量化与结构强度，缸套内壁的珩磨纹理、活塞环的密封结构都是设计阶段需要反复校核的细节，模型中对活塞裙部、连杆大头的剖分结构、曲轴主轴颈与连杆轴颈的排布位置都做了写实呈现，能够帮助设计人员直观理解多缸机的发火顺序排布逻辑——12个气缸按照交替做功的顺序错开点火间隔，让曲轴输出的扭矩波动被尽可能抹平，这也是12缸机型运转质感远超少缸机型的核心原因。从安装边界来看，这类V型布局的动力单元虽然缸数较多，但V型结构能够有效压缩整机的轴向长度，相比同排量的直列机型，曲轴长度更短，刚性更强，能够承受更高的转速与更大的扭矩输出，不过整机宽度会比直列机型更大，在整车动力舱布置时需要预留足够的横向安装空间，同时要匹配对应的进排气布局、冷却管路走向以及悬置安装点位。模型采用剖面展示形式，将缸体内部的燃烧室结构、气门布置区域、曲轴箱内部的结构空间都做了可视化处理，能够清晰看到每一个气缸对应的曲轴曲柄相位差，相邻做功气缸的曲柄夹角经过精准计算，保证每一段曲轴转角都有气缸处于做功行程，避免动力输出出现断档。在功能特性层面，这类大排量多缸发动机不需要依靠高转速就能输出充足的低扭，在重载起步、高速持续巡航的工况下都能保持较低的运行转速，不仅能提升运转静谧性，也能降低长时间高负荷运行的磨损速率。设计阶段针对这类机型的润滑系统布局也有特殊要求，12组运动副需要稳定的机油压力供给，曲轴箱内的机油回流路径、主油道的分支走向都需要匹配V型缸体的结构特点，避免大角度倾斜工况下出现机油供给中断的问题，模型中预留的缸体内部油路通道位置也符合实际工程设计的常规布局逻辑。对于动力总成设计、车辆工程相关的从业者而言，这类剖面结构模型能够快速建立多缸内燃机的整体结构认知，理解V型布局的空间优势与力学平衡逻辑，在进行新机型概念设计、动力舱匹配校核时，能够作为结构布局的参考依据，直观判断各部件的运动干涉边界，比如活塞在上止点、下止点位置时与气门、缸盖的间隙余量，连杆摆动过程中与缸体壁面的最小安全距离，这些细节在三维模型中都能够通过运动仿真快速完成校核，减少后续物理样机试制阶段的问题整改成本。
