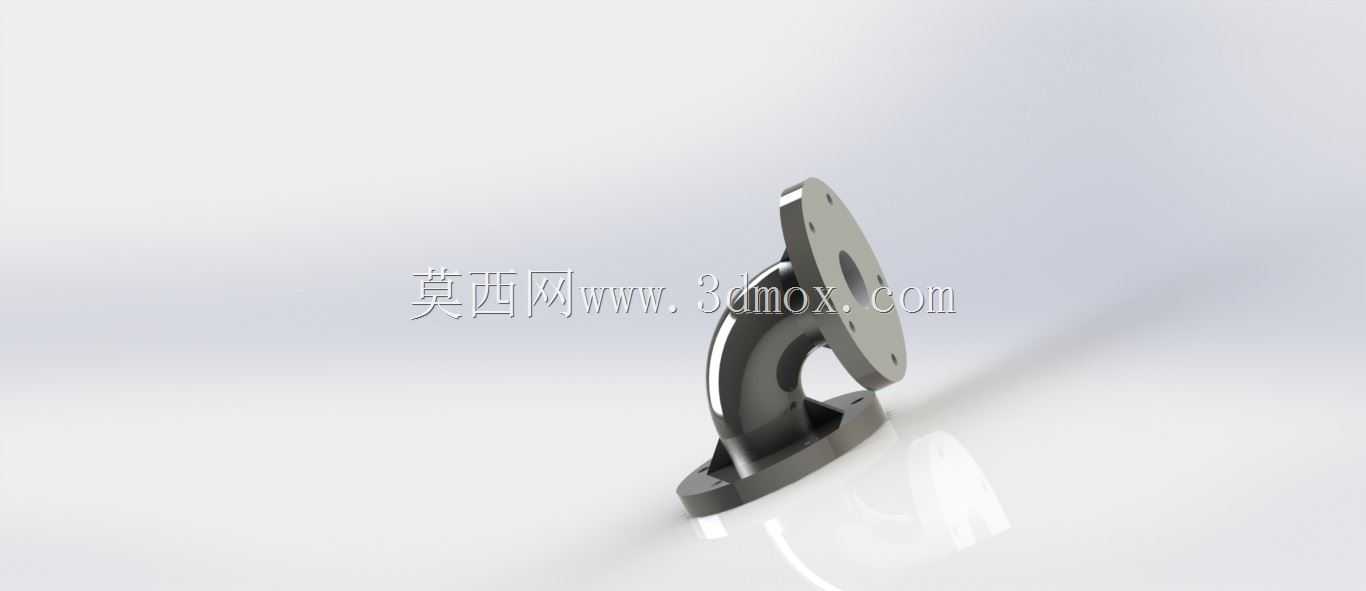

弯管式双法兰连接金属支撑构件

该构件属于管路系统与设备机架衔接的常用支撑类零件，在工业流体输送、小型设备机架固定、通风管路布设场景中应用广泛，核心作用是实现两个呈固定夹角安装面之间的刚性连接，同时兼顾管路转向的过渡支撑，避免悬空管路受流体冲击、设备振动产生的形变偏移。从实际使用场景来看，这类构件常出现在小型液压站的管路排布、车间压缩空气支管路固定、中小型设备的外置管线防护支撑位置，相比直连式法兰接头，它自带的弯弧结构可以直接抵消两个安装面之间的角度差，不需要额外加装弯头转接，能减少管路连接节点数量，降低泄漏风险点。

设计层面上，构件两端的法兰安装面采用了对称的螺栓孔布局，每个法兰面均匀分布多个安装孔，孔位公差按照通用机械安装的IT7级精度控制，安装时可以适配同规格的标准法兰垫片，保证连接面的密封性能；中间的弯管段采用了等强度圆弧过渡设计，没有出现直角转折的应力集中结构，管壁厚度从法兰端向弯弧中段平滑过渡，既保证了弯弧位置的抗扭、抗弯强度，又不会因为整体壁厚过大造成材料浪费。底部的安装法兰带有定位止口，安装时可以先卡入配套基座的定位槽内完成预定位，再穿入螺栓紧固，能大幅降低现场安装的对位难度，尤其是在高空、狭小设备舱这类操作空间受限的场景，预定位结构可以减少安装人员的扶持操作，提升装配效率。

从安装边界来看，两端法兰的安装面保持严格的垂直角度，安装时需要保证两个对接面的平面度误差不超过0.1mm，避免螺栓紧固后构件产生内应力，长期受振动出现焊缝开裂或者法兰变形的问题；弯管段的弯曲半径经过适配性设计，既不会因为半径过小造成管路内部流体阻力陡增，也不会因为半径过大占用过多安装空间，在布设管路时可以直接顺着弯弧走向排布管线，不需要额外做管线弯折处理。构件表面采用了金属饰面处理，具备基础的防锈、抗腐蚀能力，在普通车间的非强腐蚀环境下可以长期使用，不需要额外做表面涂装处理；如果应用在潮湿、有弱腐蚀介质的场景，也可以在其表面追加镀锌、喷塑处理，不会破坏原有安装尺寸的适配性。

在结构强度校核层面，该构件的弯弧位置做了局部加厚处理，对应法兰连接的根部位置设置了加强筋过渡，避免螺栓紧固时的压紧力造成法兰面翘曲；当管路内部通入带压流体时，弯弧位置承受的流体冲击力可以顺着圆弧结构分散到两端的安装法兰上，不会在弯管中段形成应力集中点。实际选型时，需要匹配两端法兰的通径规格与安装孔距，确认安装面的夹角与现场安装位匹配，该构件的垂直安装面布局适合两个呈90度布局的安装位衔接，如果是其他角度的安装场景则需要调整弯弧角度。安装完成后需要检查所有螺栓的紧固力矩符合对应规格螺栓的扭矩要求，避免运行过程中受振动出现螺栓松动，造成支撑失效。
