金属铰接式支撑连接构件

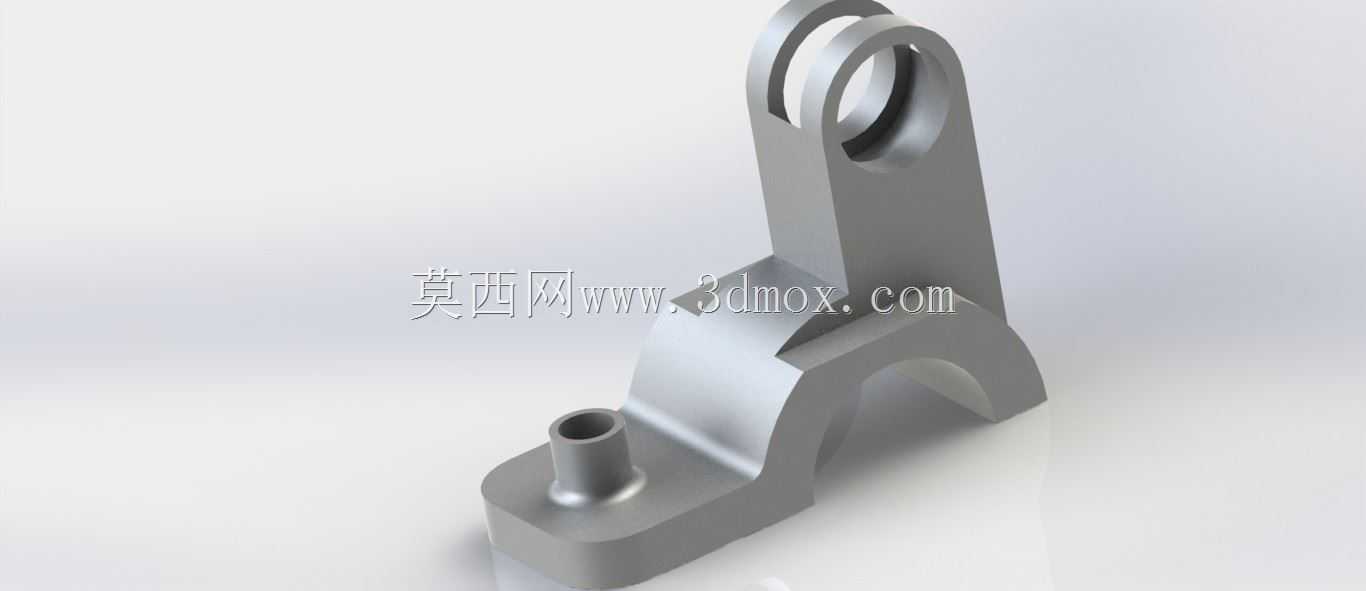

该铰接式支撑连接构件多用于工业设备的运动副衔接场景，常见于轻工自动化生产线的连杆传动机构、小型工程机械的操纵联动单元，以及专用设备的可调支撑定位结构中，核心作用是实现两个相对运动部件之间的铰接传动，同时承担径向与轴向的复合载荷，保证联动过程中力的传递平稳无卡滞。从结构设计来看，构件上部采用双叉耳带通孔的铰接端结构，双叉耳的对称度公差控制在0.02mm以内，铰接孔的内壁预留了衬套安装余量，可根据实际载荷需求选配铜基衬套或滚针轴承，降低铰接转动时的磨损量，延长构件的服役周期；耳片外侧设计有过渡圆角，避免应力集中导致的交变载荷下断裂问题，耳片与主体立臂的衔接处做了三角加强筋结构，筋板厚度根据主体壁厚做等强度匹配，既不会因为筋板过厚导致铸造或加工时出现缩孔缺陷，也能满足额定载荷下的抗弯强度要求。构件下部采用半圆弧贴合面加定位凸柱的安装结构，半圆弧面的弧度匹配常用的φ40-φ60mm规格圆管安装基准，安装时可直接卡合在对应管径的支撑圆管上，配合侧面的锁紧螺栓实现快速定位，下部伸出的小直径圆柱凸台为定位销结构，与安装基座上的定位孔配合后，可抵消铰接传动时产生的周向扭转力，避免构件在长期运行中出现安装位偏移。整体外形的安装边界控制在120mm×80mm×150mm的空间范围内，不会占用过多设备内部的安装空间，适配多数紧凑型设备的内部布局要求。设计过程中优先考虑了加工工艺性，主体结构除铰接孔、定位凸柱的配合面需要精加工外，其余非配合面均采用毛坯面即可满足使用要求，可采用铸钢或铝合金压铸成型后做少量机加工，有效控制生产制造成本；金属饰面做了喷砂氧化处理，既提升了构件表面的防锈耐腐蚀能力，也能消除加工残留的毛刺锐边，避免装配调试过程中划伤操作人员。在实际选型应用时，需要注意上部铰接孔的配合公差与对接销轴的匹配度，若用于频繁往复运动的传动场景，建议在铰接孔处加装润滑注油通道，定期补充润滑脂降低转动摩擦阻力；下部安装时半圆弧贴合面与支撑管的贴合面积需保证不低于85%，否则会导致局部应力过大，长期运行中出现支撑管变形或构件断裂的问题。该构件的载荷设计额定值为径向800N、轴向200N，可满足多数中小型设备的联动支撑需求，若用于重载场景可对应调整主体壁厚与铰接轴径尺寸，在原有结构基础上做等比例放大即可快速适配重载工况，无需重新做整体结构的拓扑优化，能有效缩短变型设计的周期。
