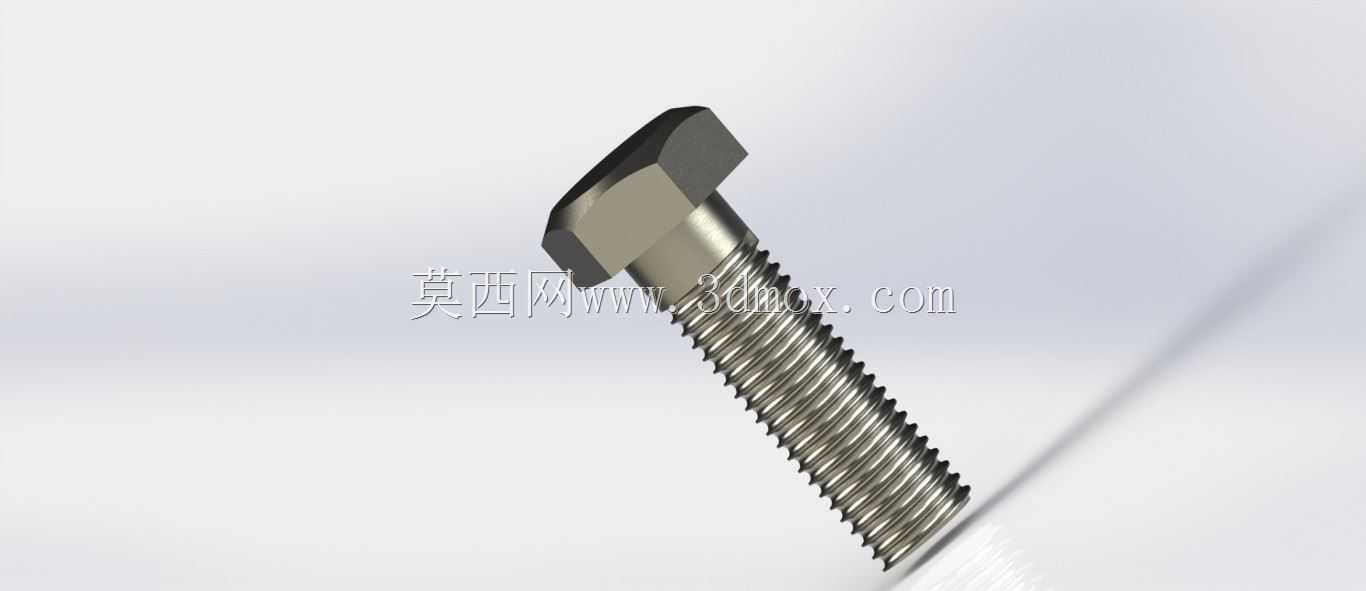

外六角全螺纹螺栓标准件三维结构

在各类机械装配、钢结构搭建、机电设备组装、工装夹具制作的现场，这类外六角全螺纹紧固件是出现频率最高的连接元件之一，从普通的钣金机架拼接，到重载设备的部件锁附，再到日常的五金维修场景，都能见到这类零件的应用。不同于半螺纹螺栓的光杆定位设计，全螺纹结构的螺栓可以在整个杆长范围内调节螺母的锁紧位置，适配不同厚度的叠层连接件安装需求，不需要额外计算光杆段长度是否匹配被连接件总厚，在现场临时改配、多规格叠层装夹的场景下适配性更强。

从结构设计逻辑来看，这类螺栓的头部采用标准外六角构型，对应的扳手夹持面做了明确的尺寸公差约束，不管是使用普通开口扳手、套筒扳手还是气动拧紧工具，都能获得足够的受力接触面，避免拧紧过程中出现打滑、棱角崩损的问题。头部与螺杆衔接的位置做了平滑过渡圆角，这个细节设计很容易被新手建模忽略，实际生产中这个圆角可以大幅降低螺栓头部在受拉载荷时的应力集中系数，避免在交变载荷下从头部与杆部的衔接位置发生断裂失效。螺杆部分的螺纹采用普通公制三角螺纹构型，牙型角60度，牙顶与牙底都做了微小的圆弧过渡，既保证了螺纹啮合时足够的自锁摩擦力，也能减少螺纹牙底的应力集中，提升反复拆装后的螺纹耐用度。

做这类标准件三维建模的时候，不能只照着外观轮廓拉伸旋转完事，首先要明确螺纹的大径、中径、小径的尺寸公差带，还有螺距的参数匹配，很多新手建模时直接用螺旋线扫描切除出尖锐的牙底，实际加工出来的零件根本无法和标准螺母顺畅啮合，甚至会出现拧入一半就卡死的情况。另外头部的六角对边尺寸、对角尺寸、头部厚度都要符合对应公称直径的标准参数，不然会出现扳手放不进去、头部沉孔无法沉装的问题。安装边界方面，这类螺栓穿入安装孔的时候，孔位直径要比螺纹大径大0.2到1毫米，根据装配精度要求调整间隙，锁紧的时候要注意螺栓伸出螺母的长度保持在2到3个螺距，既保证足够的螺纹啮合扣数，也不会因为伸出过长干涉其他运动部件。

在不同的应用场景下，这类螺栓的选型逻辑也有区别：在有振动的设备上使用时，需要配合弹簧垫圈或者螺纹胶使用，避免长期振动下螺母回松；在有腐蚀环境的户外场景，需要根据腐蚀等级选择对应的表面处理方式，比如电镀锌、热浸锌或者不锈钢材质；在重载受拉的连接位置，要核算螺栓的抗拉强度等级，选择对应性能等级的产品，不能只看外形尺寸匹配就随意替换。建模的时候如果是做装配仿真，还要预留出扳手操作的空间，不能把螺栓布置在周围有遮挡的位置，不然实际装配时扳手无法就位，根本没法完成拧紧操作，很多刚入行的设计人员做三维布局时只看零件干涉不考虑工具操作空间，到了现场装配阶段才发现螺栓没法拧，只能临时改结构，耽误装配进度。

另外这类全螺纹螺栓因为整个杆体都有螺纹，在一些需要微调位置的机构里，还可以充当调节螺杆使用，通过旋转螺栓来顶推部件实现小行程的位置调整，这也是半螺纹螺栓不具备的使用场景。建模时如果要做工程图导出，还要把螺纹的简化画法标注清楚，明确螺纹的公称直径、螺距、公差等级、性能等级要求，方便生产端按照标准加工，不需要额外绘制完整的螺纹牙型细节，减少工程图的冗余信息。
