灌木丛修剪设备配套镀镍衬套头部组件

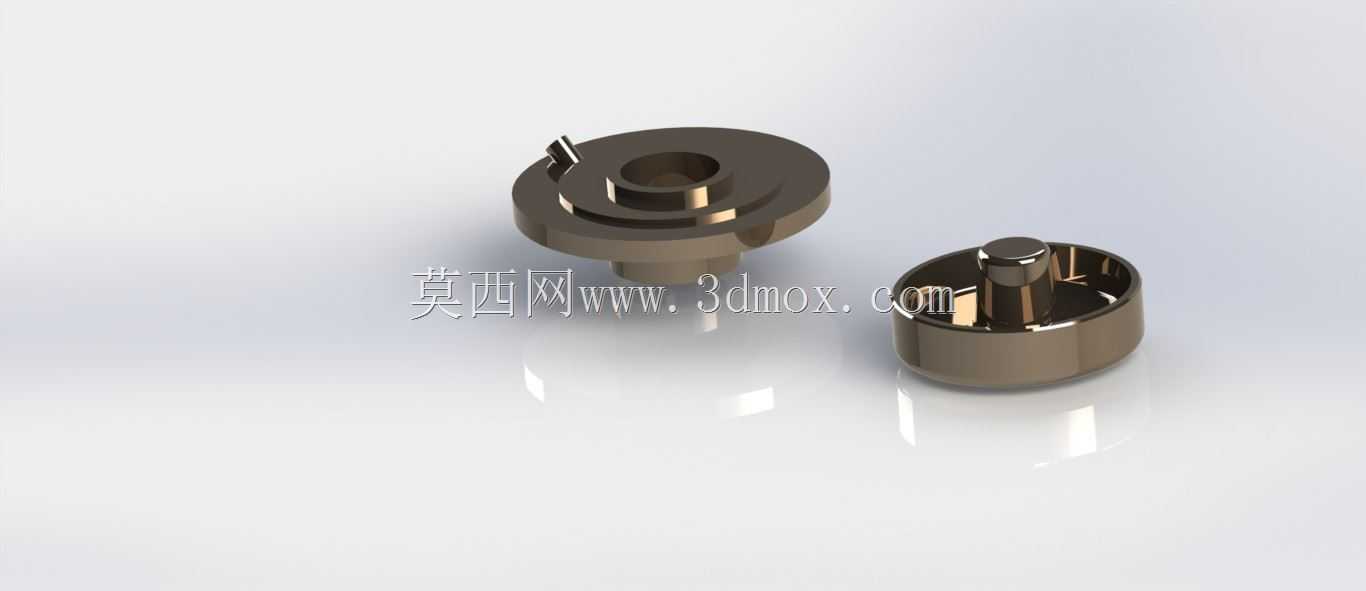

在园林养护作业场景中，灌木丛修剪设备的作业端长期处于高频率往复运动、户外潮湿多尘的工况，核心传动连接部位的耐磨、防腐蚀性能直接决定设备的连续作业时长与维护周期，这套镀镍衬套与头部组件正是为适配这类作业需求设计的配套构件。从实际装配逻辑来看，两个构件采用嵌套配合的结构形式，带凸台的盘状头部构件作为作业端的动力输出衔接件，其中心的通孔用于穿装传动芯轴，盘体边缘的凸起定位块用于和修剪刀具的卡槽形成周向限位，避免动力传递过程中出现打滑错位；配套的杯状衬套作为支撑构件，套设在头部构件的轴颈外侧，内壁与轴颈采用小间隙配合，既可以保证头部构件转动时的同轴度，又能阻隔作业过程中飞溅的草屑、泥沙进入传动芯轴的配合面，减少磨粒磨损带来的精度损失。设计阶段针对户外作业的腐蚀问题，构件表面采用镀镍处理，镀层厚度控制在满足盐雾测试要求的区间，既不会因为镀层过厚影响配合面的尺寸精度，又能在潮湿、多农药残留的园林作业环境下形成稳定的防护层，避免基材锈蚀导致的配合卡滞。从安装边界来看，盘状头部构件的最大外圆直径适配常规手持式绿篱修剪机、灌木丛修剪机头的安装腔尺寸，轴颈长度与衬套的轴向深度匹配，装配后衬套的端面与头部构件的盘体端面留有0.1mm左右的轴向间隙，预留热胀冷缩的形变空间，避免长时间连续作业后构件发热膨胀出现抱死问题。在功能特性上，这套组件摒弃了传统一体式传动头的设计，采用衬套与头部分体加工再装配的形式，衬套作为易损件可以单独更换，无需整体更换传动头部，大幅降低设备后期的维护成本；衬套的杯状结构在装配时可以在内部预填少量润滑脂，杯口的收口结构能减少润滑脂在高速转动时的甩出量，延长润滑维护的间隔周期。实际选型适配时，需要注意头部构件定位块的尺寸与对应刀具卡槽的公差匹配，过盈量过大容易导致装配时刀具卡槽开裂，间隙过大则会在往复换向作业时产生冲击异响，加速构件疲劳损坏；衬套的外圆与设备安装座的配合采用过渡配合，装配时建议采用常温压装，避免敲击导致衬套变形影响内孔的圆度。从结构强度校核的角度，头部构件的盘体与轴颈衔接处做了圆角过渡处理，避免应力集中导致的轴颈断裂问题，圆角半径控制在不影响衬套装入的范围内，兼顾强度与装配便利性；衬套的底部厚度经过抗压校核，能够承受传动过程中轴向的窜动冲击力，不会因为长期受载出现底部凹陷变形。这类构件除了应用在园林修剪设备上，也可以适配其他需要小空间转动支撑、轴向定位的小型传动机构，比如小型电动工具的输出端衔接、自动化设备的小型摆臂连接部位，只要安装尺寸边界匹配，都可以通过微调镀层厚度、配合公差来适配不同的工况需求。在三维建模过程中，两个构件的配合面需要严格按照公差要求建模，尤其是衬套内孔与头部轴颈的配合尺寸、定位块的对称度要求，都需要在模型中明确标注形位公差，避免后续加工出的构件出现装配干涉或者配合间隙超标的问题；表面镀镍层的厚度在建模时不需要单独拆分实体，只需要在工程图中标注镀层要求即可，避免模型出现不必要的复杂曲面增加后续工程图导出、数控编程的工作量。
