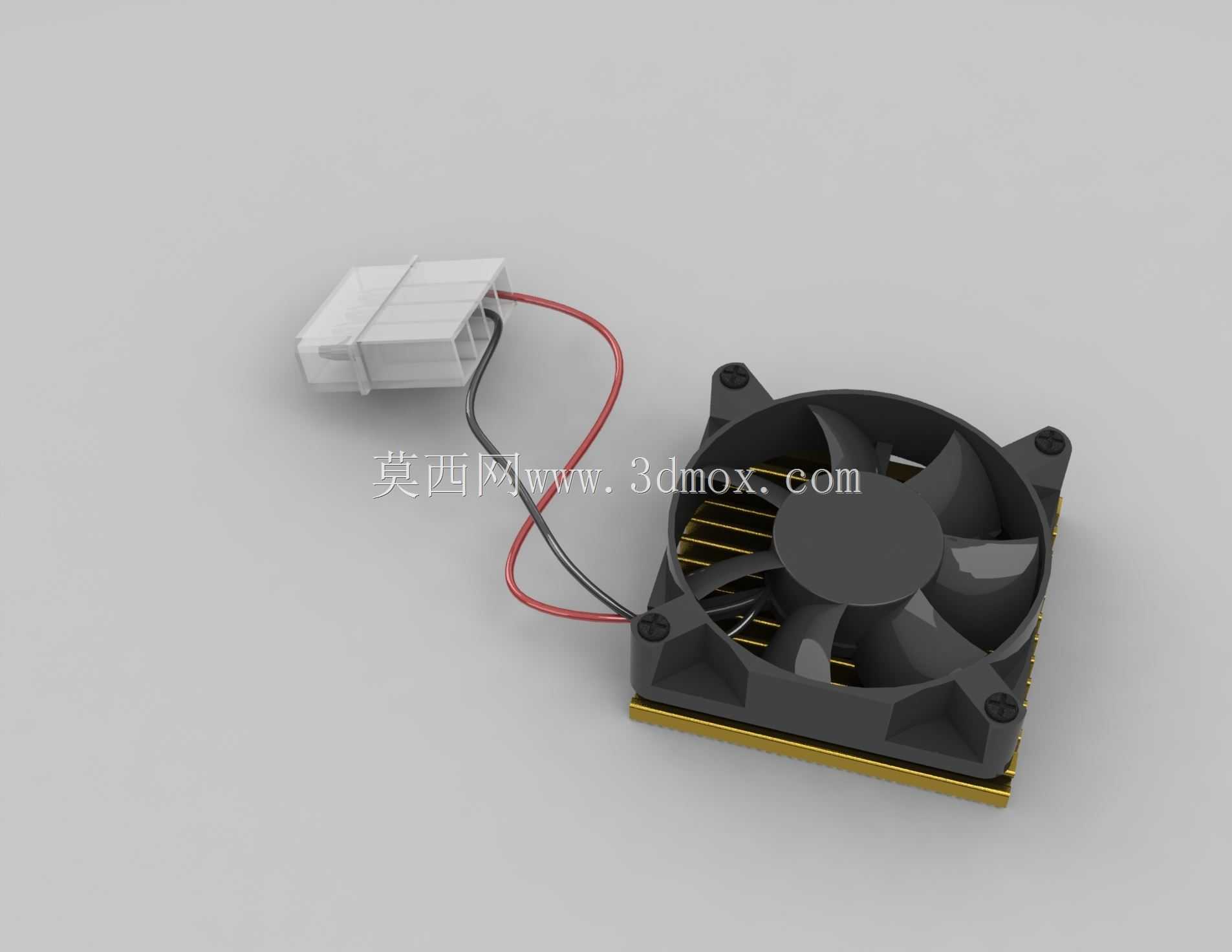

日常做消费电子散热结构选型时,这类带大4D供电接头的轴流散热风扇是很常见的小尺寸散热部件,多用于台式机机箱辅助通风、老旧平台CPU主动散热、小型工控机柜局部散热、嵌入式硬件模组的风冷散热场景,部分DIY改装场景里也会用它给硬盘阵列、功率管散热片做强制风冷。从实际使用需求出发,这类风扇的核心功能是通过叶片旋转带动空气定向流动,带走散热基座上堆积的热量,避免核心发热元件因为温度过高触发降频、过热保护甚至硬件损坏,相比被动散热片,它的散热效率能提升4到6倍,适合发热功率在10W到25W区间的发热元件使用。

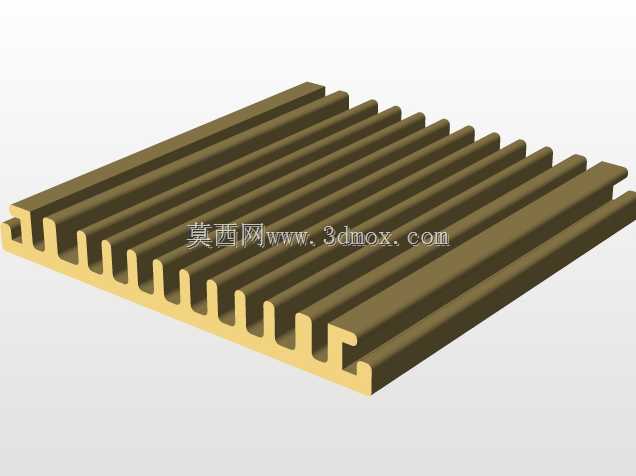

设计这类结构的时候,首先要考虑安装边界的适配性,常规60mm规格的方形外框,四个角的安装孔位中心距要严格匹配行业通用标准,孔位预留M3螺丝的安装间隙,底部的散热鳍片基座采用导热性能较好的铝合金材质,鳍片的间距控制在1.5mm左右,既保证足够的散热接触面积,又不会因为鳍片过密增加风阻、产生额外的风噪。风扇的供电部分采用大4D型IDE供电接头,这种接头是早年台式机电源的标准输出接口,兼容性强,不需要额外的转接线就能直接取电,红黑两根供电线的长度预留120mm左右,足够在机箱内部走线路由,线径采用24AWG的多股铜芯线,既保证供电载流能力,又有足够的弯折韧性,不会因为多次拆装出现线芯断裂的问题。

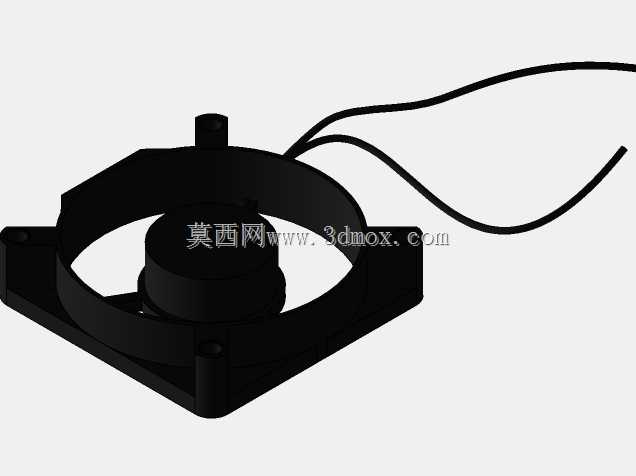

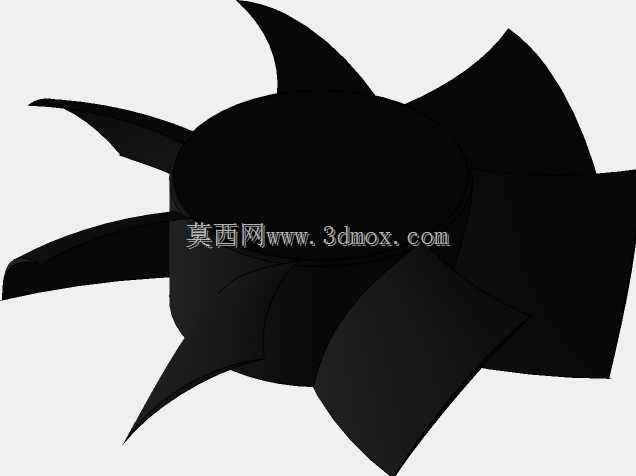

扇叶的结构设计上,采用七片后掠式弧形叶片,叶片的倾斜角度从叶根到叶梢做渐变处理,叶根处角度偏大保证进风量,叶梢处角度偏小降低切割空气的涡流噪音,扇叶的动平衡精度要控制在G2.5级别,避免高速旋转时产生共振,带动整个散热模组甚至机箱出现震动异响。风扇的轴承结构采用含油轴承,成本可控的同时能保证3万小时以上的连续运行寿命,日常使用不需要额外加注润滑油,维护成本极低。外框的四个边角做R2的圆角处理,避免安装时划伤操作人员的手部,外框的厚度控制在15mm,加上底部散热鳍片的总高度控制在25mm以内,不会占用过多的机箱内部空间,不会和内存、显卡等周边部件产生安装干涉。

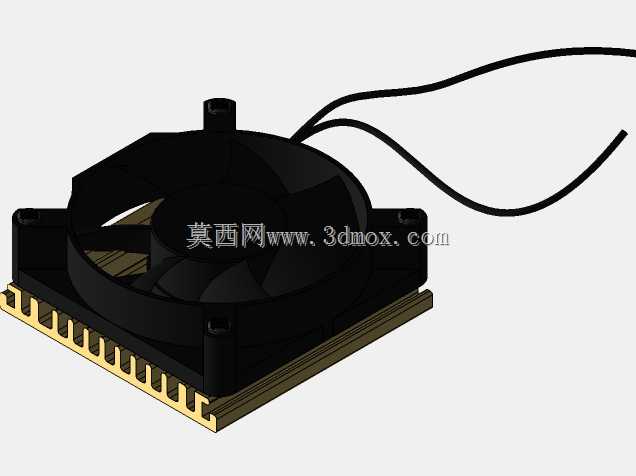

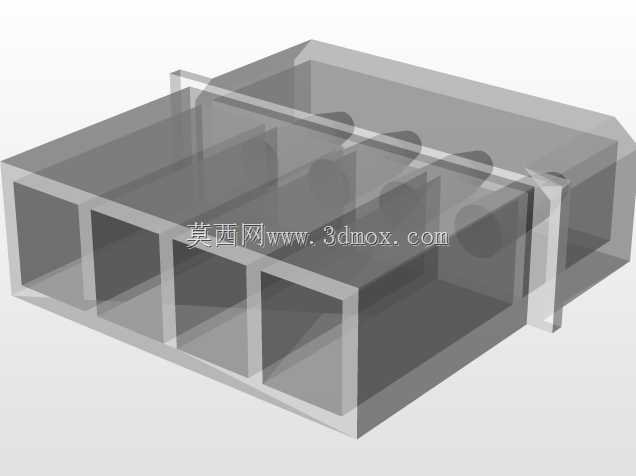

实际做三维建模的时候,要注意各个部件的装配间隙:风扇本体和散热鳍片之间预留0.2mm的装配间隙,通过四个角的卡扣或者自攻螺丝固定,供电线和扇叶的旋转区域要保持至少3mm的安全距离,避免线材被旋转的扇叶剐蹭破损造成短路。散热鳍片的底部要做平面度处理,平面度公差控制在0.05mm以内,保证和发热元件表面的充分接触,实际安装时搭配导热硅脂填充微观间隙,能进一步降低热阻,提升散热效率。供电接头的内部金属插片要做倒刺结构,和塑料外壳卡接牢固,插拔的时候不会出现插片脱落的问题,接头的防反插凸台设计要清晰,避免用户插反造成供电短路烧毁风扇。
这类散热结构的应用场景不局限于电脑硬件,在小型3D打印机的喷头散热、迷你功放的功率管散热、小型LED灯具的散热改装场景里也能通用,只要安装孔位匹配、供电电压符合12V直流的要求,就能直接替换使用。建模过程中要把各个部件的可装配性考虑周全,比如扇叶和外框内壁的间隙控制在0.3mm,既不会因为间隙过大产生漏风降低风压,也不会因为加工公差导致扇叶蹭到外框出现卡滞。散热鳍片的根部做圆角过渡,避免应力集中,在长期冷热交替的使用环境下不会出现鳍片断裂的问题。供电线的出线位置做防弯折的护套结构,避免线材在出线根部因为反复弯折出现断线,提升整体结构的耐用性。
