120mm规格电脑机箱轴流散热风扇结构

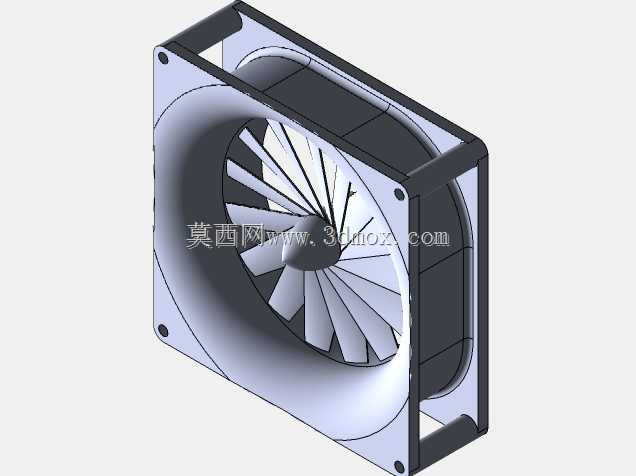

在桌面级电脑硬件散热、工控机箱风冷散热、小型机柜通风散热的场景中，120mm规格的轴流风扇是应用覆盖面最广的风冷执行部件，这类部件的三维结构设计需要同时兼顾安装兼容性、气动效率、运行可靠性三个核心维度，不能仅做外观曲面的堆砌。从实际安装边界来看，该款风扇采用标准120mm正方形外框设计，四个角预留的安装孔位完全匹配行业通用的孔距规范，可直接适配标准机箱风扇位、塔式CPU散热器扣具、一体式水冷排的安装螺孔，不需要额外做转接结构，外框厚度采用常规机箱风扇的通用尺寸，安装时不会与机箱侧盖、内存马甲、主板散热装甲产生空间干涉，适配绝大多数ATX、MATX、ITX版型的机箱安装位。

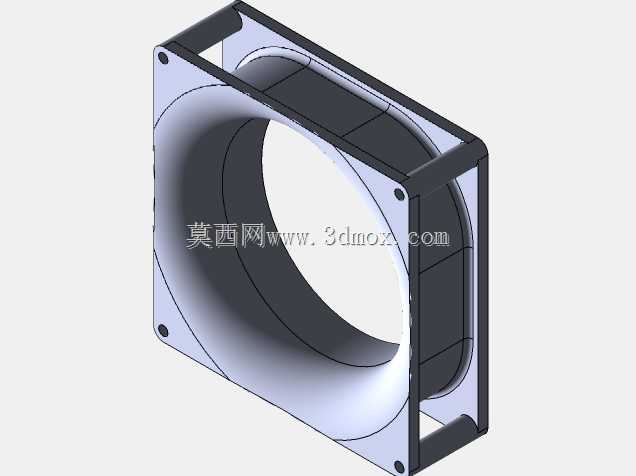

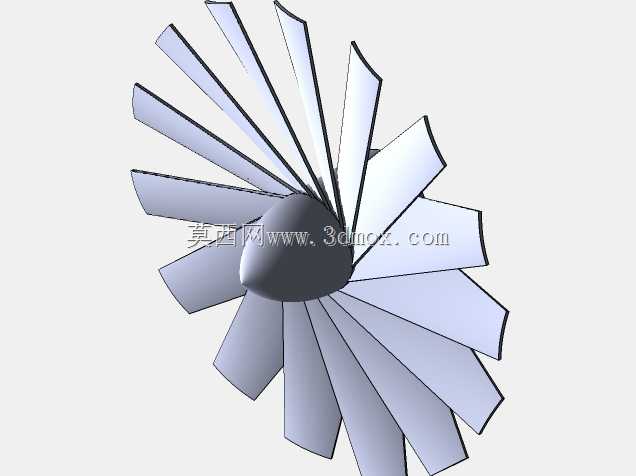

设计过程中，外框的结构做了针对性的加强处理，四个边角做了圆弧过渡避免应力集中，框体内部的导风圈与扇叶外缘保持极小的均匀间隙，既可以减少扇叶转动时的紊流漏风，提升风压输出效率，也能避免扇叶运转时蹭到框体产生异响。扇叶的曲面设计采用了后掠式的翼型截面，每一片扇叶的安装角从叶根到叶缘做连续的渐变调整，叶根部分的安装角更大，保证靠近轮毂位置的气流能够被有效驱动，减少轮毂区域的气流死区，叶缘部分的安装角适当收小，降低扇叶外缘的线速度带来的风切噪音，同时扇叶表面做了顺滑的曲面过渡，没有突兀的折角，能够减少气流在叶片表面的分离，降低运转时的涡流噪音。轮毂部分的结构预留了标准直流电机的安装空间，内部的支撑筋做了流线型的修型，顺着气流流出的方向布置，尽可能减少支撑结构对出风气流的阻挡，避免支撑筋切割气流产生额外的紊流噪音。

从实际使用的功能特性来看，该结构的风扇既可以作为机箱的进风风扇，将外部冷空气抽入机箱内部，也可以作为出风风扇将机箱内部的热空气排出，还可以多颗组合安装在水冷排、风冷塔的鳍片上，强制气流穿过散热鳍片带走热量。在做整机结构布局时，设计人员可以直接调用该三维模型做装配干涉检查，提前确认风扇与周边硬件的间隙，避免实际装机时出现尺寸冲突；做散热仿真分析时，也可以基于该模型的扇叶曲面、外框结构，划分流体网格模拟不同转速下的风量、风压参数，匹配对应的散热需求。不同于小尺寸风扇的高转速噪音问题，120mm规格的风扇可以在较低转速下实现足够的风量输出，兼顾散热效率与运行静音性，这也是该规格风扇能够成为行业通用标准件的核心原因。在结构细节上，外框的四个安装孔位内嵌了减震胶垫的安装槽，安装时可以搭配橡胶减震钉，减少风扇运转时的震动传递到机箱壁面，进一步降低整机的共振噪音，扇叶做了动平衡校准的结构预留，在扇叶的叶缘位置预留了动平衡去重的余量，生产时可以根据动平衡测试结果去除少量材料，保证扇叶高速运转时的稳定性，避免长期运转出现轴承偏磨的问题。
