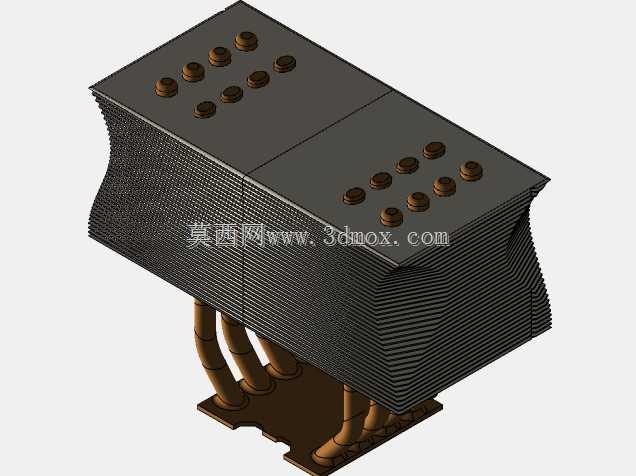

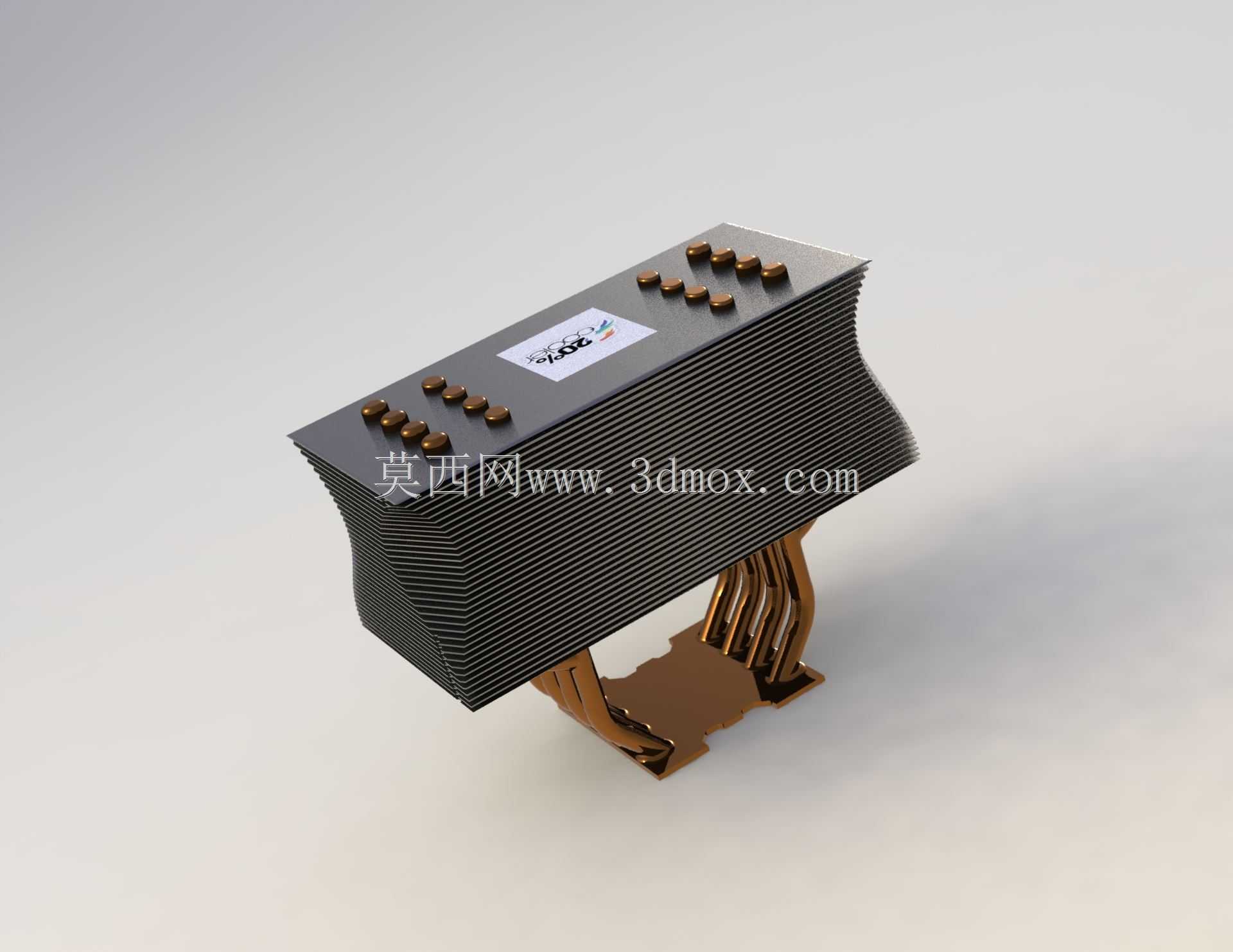

带铜质热管的CPU风冷散热结构设计

该散热结构主要面向桌面级台式计算机的中央处理器散热场景，也可适配同功耗等级的嵌入式工控板卡、小型服务器计算单元的主动散热需求，在常规风冷机箱风道环境下即可完成热量交换，无需额外定制密闭液冷回路，适配绝大多数ATX、MATX版型的主板安装位。从功能实现逻辑来看，核心散热路径分为三个层级：首先是底部铜质基座直接与处理器顶盖接触，通过平整的接触面将芯片工作产生的热量快速传导至焊接在基座上的多根烧结热管，热管内部的相变工质在受热端汽化后携带热量快速移动到冷凝段，再将热量传递给密集堆叠的铝制散热鳍片组，最终通过鳍片间的空气对流将热量散入机箱内部风道，随机箱排风带出设备外。设计过程中优先考虑了热管的排布角度，四根热管采用等距错位布局，避免鳍片组上出现热量集中的无效区域，每根热管与鳍片的连接采用穿fin工艺，保证接触热阻控制在合理区间，不会因为长期热胀冷缩出现鳍片松动、导热效率下降的问题。鳍片组采用了收腰式的曲面外形设计，并非传统的规整长方体结构，这种设计一方面可以优化气流穿过鳍片间隙时的流场分布，减少风阻带来的噪音，另一方面也能避让主板CPU插槽周边的内存插槽、供电散热装甲等结构，避免安装时出现干涉，用户在加装高马甲内存时无需调整散热结构位置。安装边界方面，底部基座的接触面积完全覆盖主流消费级CPU的顶盖尺寸，固定卡扣兼容主流的LGA1200、LGA1700以及AM4、AM5平台的孔位，安装后整体高度控制在155mm以内，适配绝大多数宽度180mm以上的标准塔式机箱，不会出现侧板无法闭合的问题。鳍片组顶部预留了风扇安装位，可适配120mm规格的标准轴流风扇，风扇固定孔位采用通用的4孔距设计，用户可根据自身噪音偏好、散热需求更换不同转速的风扇产品。顶部的装饰盖板除了标识作用外，还可以压紧鳍片组的上端，避免长期使用后鳍片出现倒伏变形，同时梳理顶部气流，减少气流从鳍片组上方逸散的比例，提升整体换热效率。在结构强度设计上，热管与基座的焊接位置做了加厚处理，能够承受安装时的按压力度，不会出现热管弯折变形的问题，鳍片的厚度控制在0.3mm，在保证足够散热面积的同时控制整体重量，避免长期使用后主板PCB因承重过大出现弯曲变形。实际使用场景中，该结构可满足125W功耗等级处理器的满负载散热需求，在常规室温环境下能够将处理器满负载温度控制在合理区间，不会因为过热触发处理器降频，同时曲面外形的设计相比传统方正的塔式散热器更具辨识度，也能在一定程度上减少机箱内部的气流紊流，提升整个机箱风道的换热效率。设计过程中还考虑了生产装配的便利性，所有零部件均采用常规冲压、焊接工艺即可加工，无需特殊定制的加工设备，鳍片堆叠时采用统一的定位工装，保证每片鳍片的间距均匀，不会出现局部间隙过小导致风阻激增的问题。热管的弯曲弧度经过反复调整，既保证了从基座到鳍片组的热量传导路径最短，也避免了弯曲半径过小导致热管内部毛细结构受损，影响相变工质的循环效率。底部基座的接触面采用精铣加工，平面度控制在0.02mm以内，用户安装时只需涂抹薄薄一层导热硅脂即可填充微观间隙，无需额外打磨接触面。
