Jif颗粒花生酱食品包装容器结构

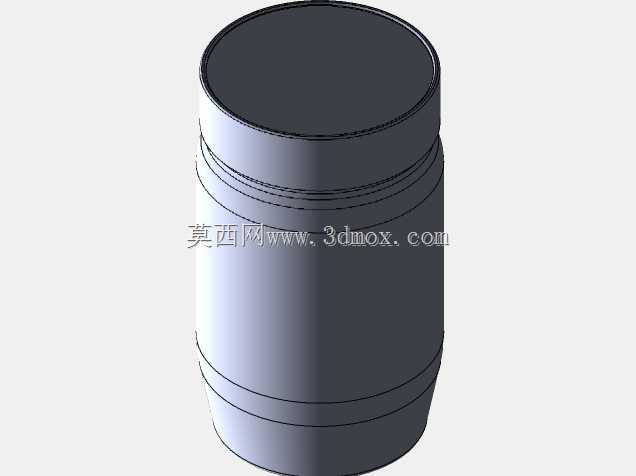

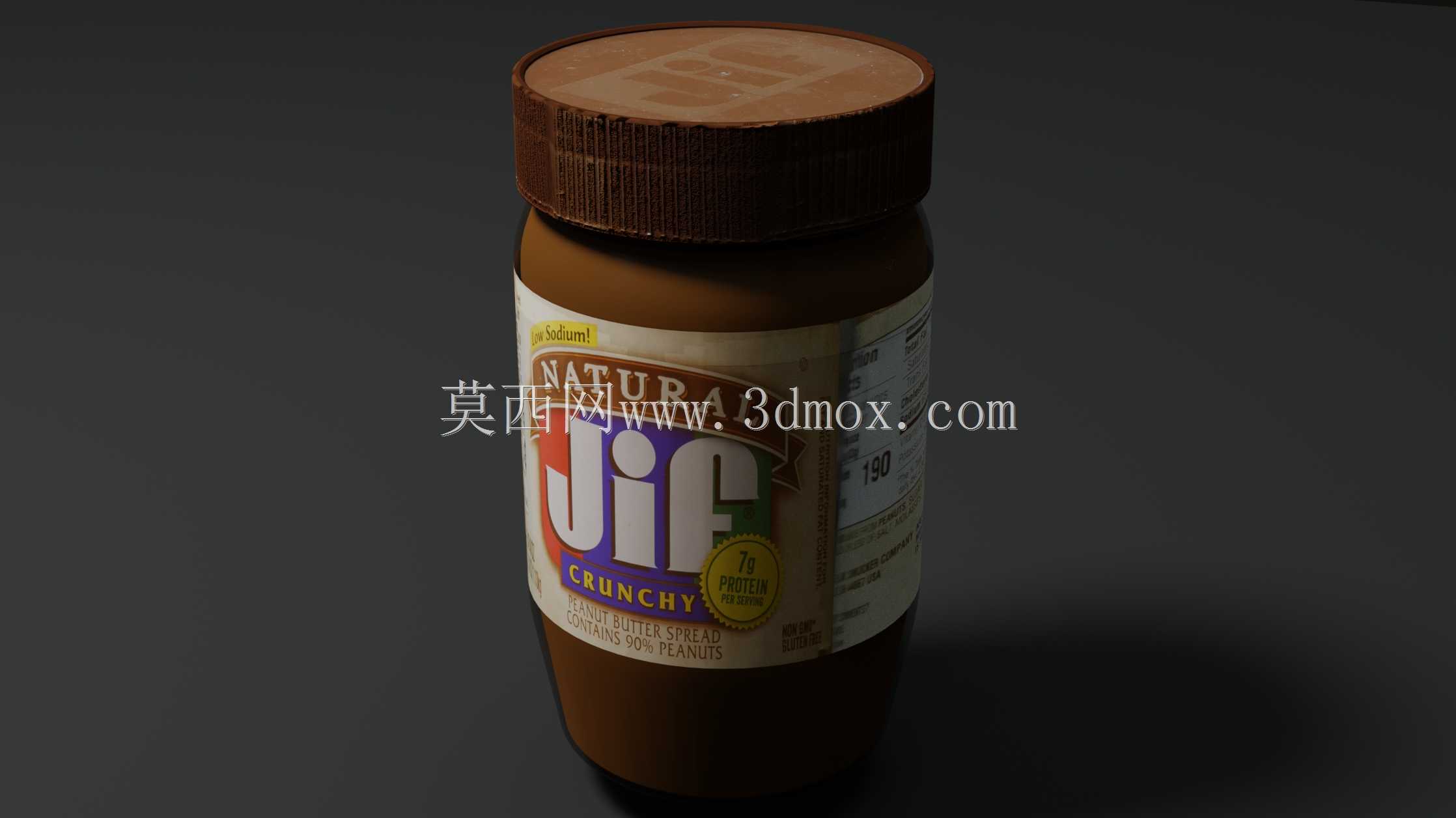

日常在食品生产线的酱料灌装工位、商超食品陈列场景、家用厨房储物场景中，这类带密封盖的硬质酱料容器是十分常见的承载部件，本次建模的颗粒款花生酱罐，完全参照市售常规流通款的实体结构做1:1还原，没有做夸张的艺术化变形，所有结构细节都贴合实际量产产品的工程特征。先从实际使用的功能逻辑拆解结构：瓶身采用上窄下宽的类圆柱造型，底部做了小幅内凹的支撑脚结构，这个设计不是为了外观好看，而是在灌装线输送过程中，能让瓶身平稳放置在链板输送带上，避免高速输送时出现侧翻，同时内凹结构也能抵消塑料瓶吹塑成型时的底部收缩变形，保证放置时的平面度，不会出现放置晃荡的问题。瓶肩位置做了平滑的圆弧过渡，没有尖锐的直角，一方面是吹塑工艺的要求，避免应力集中导致成型后瓶身开裂，另一方面在灌装粘稠的颗粒花生酱时，圆弧过渡不会让酱料残留在瓶肩死角，方便消费者取用最后剩余的酱料，也能在生产线的残留吹洗工序中减少清洁死角。瓶口位置采用标准的螺旋密封结构，搭配带防滑竖纹的旋盖，旋盖的外圈竖纹深度和间距都参照人手拧动的施力习惯设计，即使手上沾有油污或者酱料，也能提供足够的摩擦力完成开合，不需要额外借助工具；旋盖顶面做了微凹的标识区域，日常量产时这个位置会印刷生产日期或者品牌溯源码，建模时也还原了这个微凹的平面特征，保证后续做渲染或者结构验证时的细节完整度。瓶身的标签区域做了微内凹的环带设计，这个结构是为了粘贴纸质标签时，标签边缘不会因为运输过程中的摩擦起翘，同时环带的上下限位能让自动化贴标工序中，标签的定位精度更高，不会出现贴歪、偏移的问题，不需要额外增加视觉定位的成本。从设计思路上看，整个容器的壁厚遵循从上到下逐步加厚的原则，瓶口位置因为要承受旋盖的拧紧力，壁厚是整个瓶身最厚的位置，大概是瓶身中段壁厚的1.5倍，避免反复开合后瓶口出现螺纹滑牙或者开裂；瓶身中段壁厚均匀，保证吹塑成型时的材料分布一致，不会出现局部过薄导致的透料、强度不足问题，也不会因为局部过厚导致材料浪费、成型周期变长；底部的加厚结构是为了承受整瓶酱料的重量，常规款花生酱的净含量在450g左右，加上瓶身自身重量，底部需要承受接近500g的静载荷，加上运输过程中的堆叠载荷，加厚的底部能保证堆叠三层时不会出现底陷变形。安装边界方面，这个容器的最大外径位于瓶身下部，大概在瓶身总高度的三分之二位置，这个尺寸是匹配常规灌装线的分瓶螺杆、星轮卡位的标准尺寸，不需要对现有灌装线的工装做定制修改就能直接适配，能直接对接现有颗粒酱料的灌装、旋盖、贴标生产线；瓶口的螺纹尺寸是通用的食品包装螺纹规格，和市面上常规的酱料瓶盖、密封内塞都能通用互换，后续如果做同规格不同品类的酱料灌装，只需要更换瓶身标签，不需要重新开模做瓶盖，能大幅降低包材的采购成本。另外瓶身的整体高度也适配常规商超货架的层板间距，竖直放置时不会出现顶到上层货架的问题，横向堆叠在仓储货箱中时，瓶身的圆弧面接触不会出现应力集中导致的瓶身变形，标签区域的内凹设计也能避免堆叠时标签被摩擦刮花。在做三维建模的过程中，所有的圆角、拔模角度都参照实际吹塑工艺的要求设置，瓶身的外表面拔模角度控制在1.5度左右，既保证成型后能顺利脱模，也不会因为拔模角度过大导致瓶身上下尺寸差太多，影响外观和标签粘贴；所有的棱边都做了R0.5以上的圆角处理，没有尖锐的边角，避免生产过程中划伤操作人员，也符合食品接触材料的安全标准要求。内部的容纳空间做了平滑过渡，没有突兀的凸起或者凹陷，一方面是方便酱料的灌装和排出，另一方面在做内容物渲染的时候，能真实模拟颗粒花生酱在瓶内的填充状态，不会出现模型穿模或者填充不自然的问题。旋盖内部的密封卡槽结构也做了还原，这个位置是和瓶口的密封环配合实现密封的，能避免运输过程中酱料漏出，也能隔绝外界空气进入，延长花生酱的保质期，建模时卡槽的过盈量按照实际密封要求设置，保证装配时的干涉量符合实际装配的公差要求，不会出现装配后松动或者过紧无法拧动的问题。
