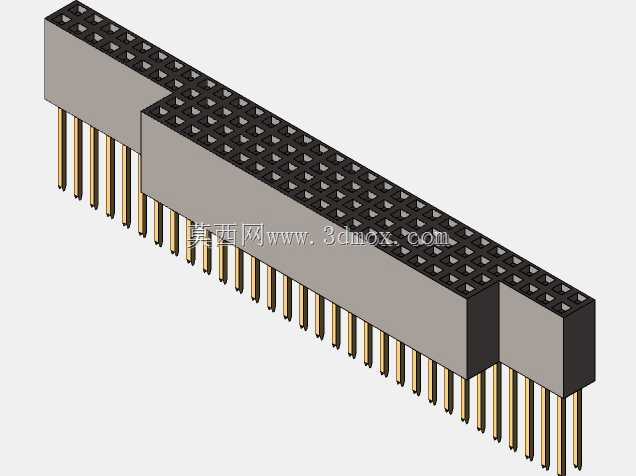

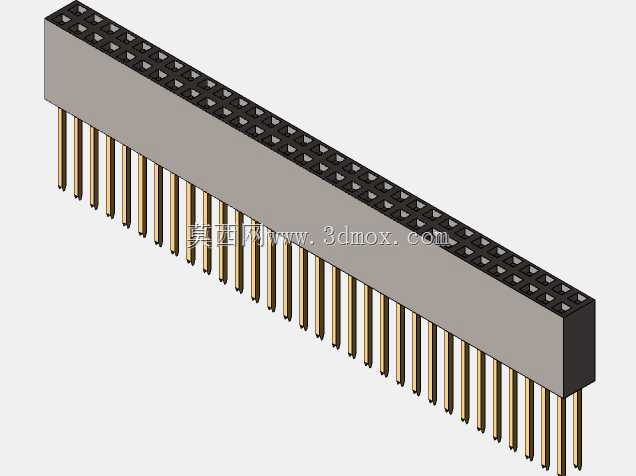

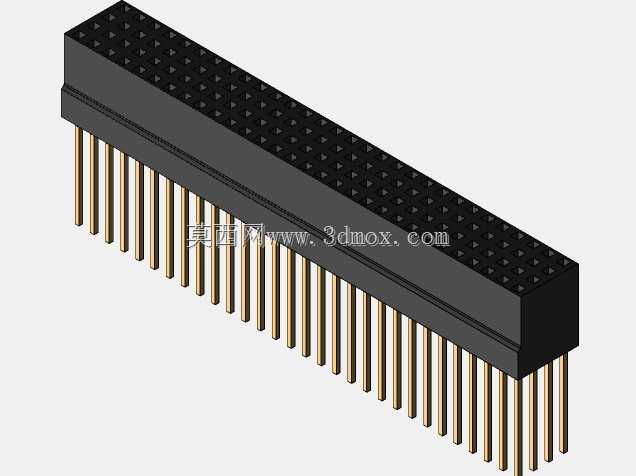

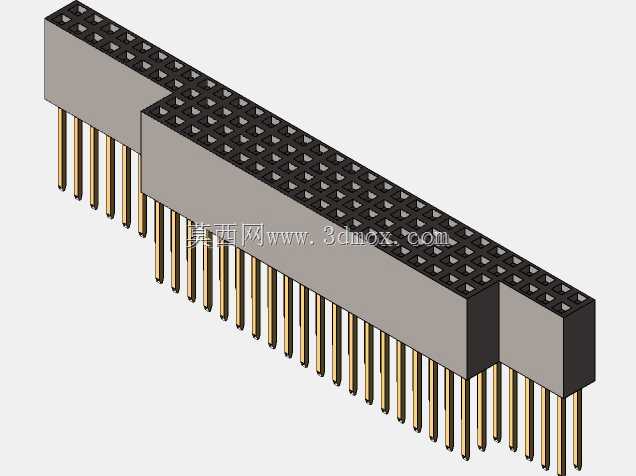

在嵌入式工业控制板卡的堆叠装配场景中,板间互联接插件的选型与结构合理性直接决定整套系统的连接可靠性与空间利用率,PCI/104架构作为工业嵌入式领域沿用多年的板卡堆叠标准,其配套的连接排针需要严格匹配规范定义的间距、插合高度与焊盘位置,才能保证多块板卡垂直堆叠时不会出现引脚错位、接触不良、板间间隙不符合要求的问题。这款长排针结构专门适配PCI/104板卡与ISA总线的连接需求,整体采用长直排布局,分为上下两段式插合结构,上段为插孔端,用于与上层板卡的排针插合,下段为插针端,用于穿过下层板卡的焊盘完成焊接固定,插针采用镀金工艺处理,降低长期使用后的接触电阻,提升抗振动、抗氧化能力,适配工业现场复杂的温湿度与振动工况。设计过程中首先锚定PCI/104规范的引脚间距要求,所有插针的中心距严格遵循标准定义的2.54mm间距,横向与纵向的引脚排布完全匹配规范定义的引脚定义位置,避免出现引脚错位导致的总线通讯故障;排针的塑胶基座采用耐高温绝缘材质,满足波峰焊与回流焊的工艺温度要求,不会在焊接过程中出现基座变形、引脚偏移的问题,基座的外形尺寸严格控制在板卡边缘的安装边界内,不会超出PCB板的轮廓边缘,避免与板卡上的其他贴片元件、结构固定件产生干涉。考虑到多块板卡堆叠时的高度匹配需求,插针的有效长度经过精准核算,既保证插合后上下板卡之间留有足够的间隙容纳板卡表面的贴片元件,不会出现元件顶碰板卡的问题,又不会因为插针过长导致板间间隙过大,增加整体堆叠结构的高度占用,同时插针的根部做了限位台阶设计,焊接时可以保证排针与PCB板面的垂直度,避免焊接后排针出现倾斜,导致上层板卡插合困难。塑胶基座上预留了与丝网平面对齐的定位标识,装配时可以快速对齐PCB板上的丝印框,降低人工装配的对位难度,减少错装、偏装的概率;插针的焊盘端长度匹配常规PCB板的厚度要求,穿过焊盘后露出的长度满足手工补焊与波峰焊的吃锡要求,保证焊接后的连接强度,不会因为振动出现焊盘脱落、引脚虚接的问题。在实际工业应用场景中,这类排针广泛用于工业采集模块、嵌入式运动控制卡、总线扩展板的垂直堆叠装配,相比普通的短排针,这种两段式结构不需要额外使用板间支柱,直接通过排针的插合即可完成多块板卡的机械固定与电气连接,大幅缩小整套控制板卡的整体体积,适配紧凑型工业设备的内部安装空间要求。设计时还考虑了长期使用后的维护需求,插针与插孔的插合力经过合理调校,既保证插合后不会因为设备运行的振动出现松脱,又能在检修拆板时顺利分离,不会出现插针弯折、基座碎裂的问题;基座的边缘做了倒角处理,插合时可以起到导向作用,即使上层板卡存在轻微的位置偏差,也能顺着倒角顺利插合,降低现场装配的操作难度。针对PCI/104规范中定义的ISA总线信号传输要求,插针的粗细与导电截面积经过核算,满足总线信号的载流要求,不会因为载流不足导致信号衰减、供电不稳的问题,同时相邻插针之间的绝缘距离满足安规要求,不会出现相邻引脚之间的爬电距离不足导致的短路风险。整个结构的外形边界完全贴合PCI/104板卡的安装区域,不会占用板卡上的其他布线空间,给PCB布线留出足够的走线区域,不会因为接插件的尺寸问题导致布线难度增加;插针的排列采用错位避让设计,对应板卡上的定位孔位置做了缺针处理,避免与板卡的固定铜柱产生干涉,保证板卡可以顺利通过铜柱完成额外的机械加固。
- 全部评论(0)
- 模板大小: 5.78 MB
- 售价:5金币
- 下载次数: 64
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 通用五金配件
