可3D打印自制遥控越野小车底盘结构

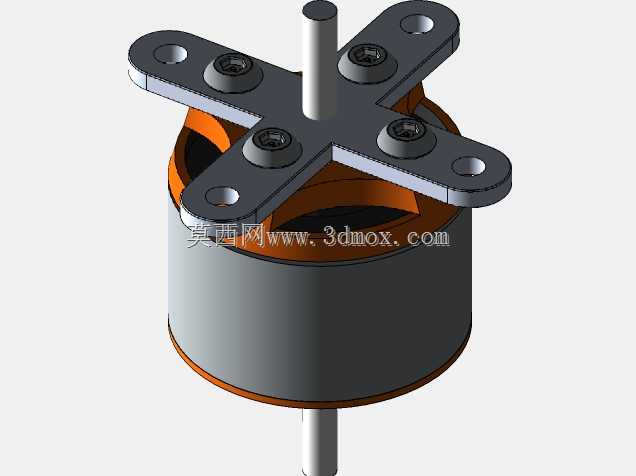

这套可打印的RC车结构，核心面向个人DIY遥控模型的制作场景，适配小比例越野类遥控车的搭建需求，区别于市售成品遥控车的一体化注塑车架，整套结构拆分后可通过桌面级FDM3D打印机直接制作，不需要额外开模或者定制金属加工件，能大幅降低个人自制遥控车的门槛。从实际使用场景来看，这套结构主要适配户外非铺装路面的小型遥控车玩耍需求，也可作为高校机械专业学生做小型移动机器人、智能小车的承载底盘使用，预留的安装位可以兼容常规的130级有刷电机、微型减速箱、标准9g舵机，以及常规的2S锂电池与遥控接收设备，不需要额外对结构做二次打孔修改就能完成核心动力部件的装配。

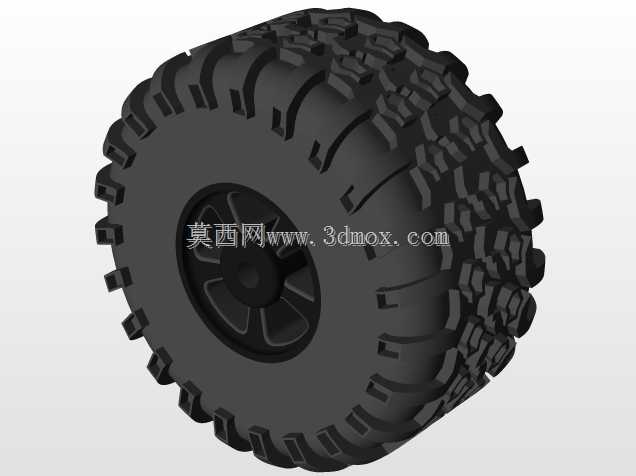

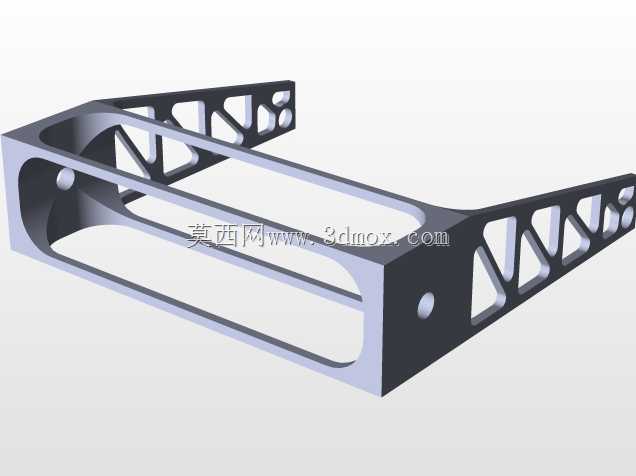

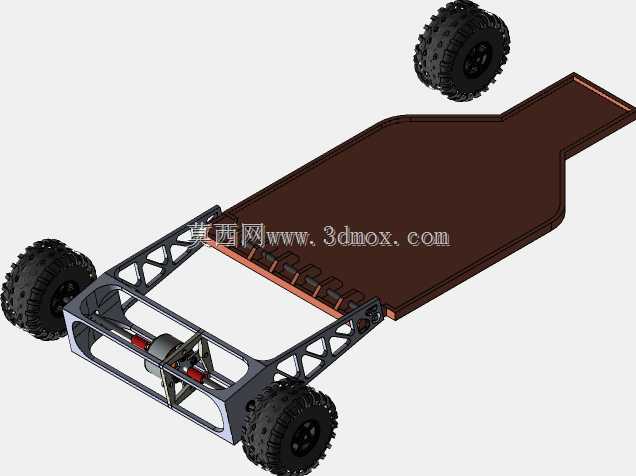

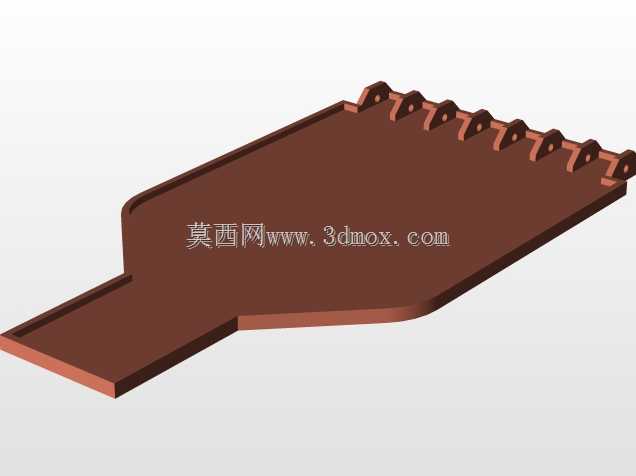

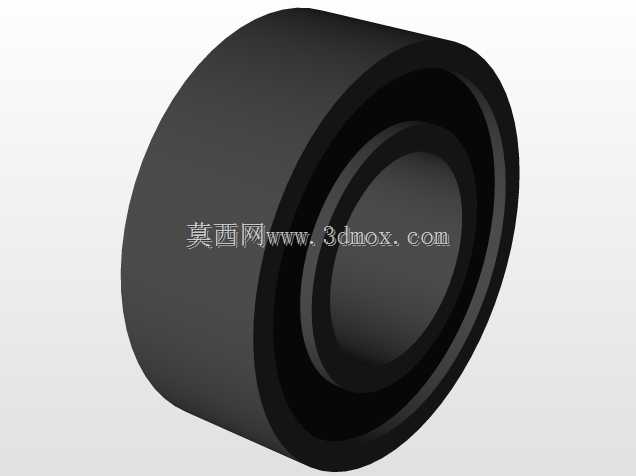

设计思路上，车架主体采用桁架式镂空结构，在保证打印件结构强度的前提下尽可能减少打印耗材的用量，同时降低整车自重，提升动力系统的续航表现与动力响应速度；车身上部的承载板做了仿酒瓶造型的异形轮廓，既可以作为车壳的安装定位基准，也能预留出足够的空间放置电池、接收电路等电子部件，承载板和桁架车架之间通过卡槽加卡扣的方式连接，不需要额外使用螺丝就能完成预固定，后续维护拆卸时也不需要拆解整个车架结构。行走部分适配常规的橡胶越野轮胎，轮座位置预留了标准的轴承安装位，能减少传动过程中的摩擦阻力，转向拉杆的安装孔位做了多档位预留，可以根据实际装配的舵机参数调整转向行程，避免出现转向不足或者转向过度的问题。

从安装边界来看，车架整体宽度控制在120mm以内，轴距适配180mm左右的小比例车壳，轮胎外径不超过65mm，所有打印部件的壁厚均设置为2mm，填充率设置为20%即可满足日常玩耍的强度需求，不需要做过高的填充造成耗材浪费；传动部分的安装位预留了0.2mm的装配间隙，打印完成后只需要简单去除支撑毛刺就能完成齿轮与传动轴的装配，不需要额外做打磨修配。考虑到3D打印件的材料特性，车架受力集中的悬挂连接位置做了局部加厚处理，同时增加了三角加强筋结构，能承受跳跃落地时的冲击载荷，避免出现连接处断裂的问题；上部承载板的边缘做了圆角过渡处理，既可以避免打印过程中出现翘边，也能防止装配时尖锐边缘划伤线路或者操作人员。

实际装配过程中，整套结构的所有部件都不需要额外的金属嵌件，除了动力系统、传动部件和标准紧固件之外，全部结构件都可以通过3D打印制作，用户可以根据自己的需求选择不同颜色的耗材打印，实现个性化的外观效果；车架底部做了平整化处理，在平整路面行驶时可以减少底盘剐蹭带来的阻力，同时也能避免碎石卡入车架桁架结构内部影响传动。针对不同用户的改装需求，车架尾部预留了额外的扩展安装孔位，可以加装后置的电池架、设备舱或者小型的载货平台，拓展作为小型物流搬运演示小车、巡检小车的承载底盘使用，不需要重新设计整体车架结构，只需要在预留孔位上安装对应的扩展配件即可。
