450cc水冷双缸二冲程发动机结构设计

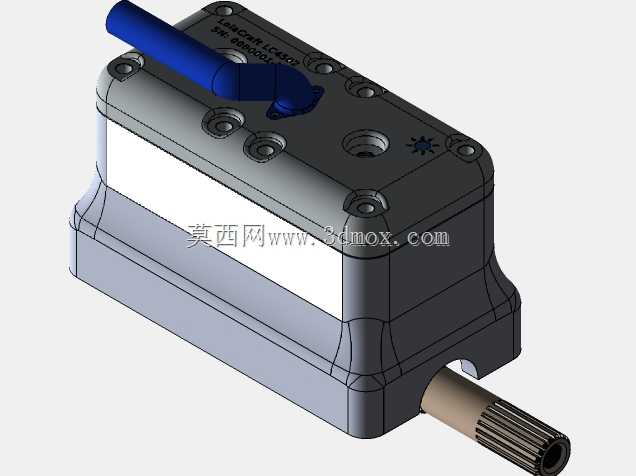

　　这款双缸二冲程动力单元的设计，首先锚定了小型轻量化动力配套的核心场景，可适配小型全地形车、便携作业动力机组、轻型运动载具这类对动力密度要求较高的装备，在有限的安装空间内输出稳定的功率表现。从结构布局来看，采用并列双缸的排布方式，缸体部分集成了水冷流道结构，也就是标注的水套设计，相比风冷结构能够在持续高负荷运转时维持更稳定的缸体温度，避免热衰减带来的动力下滑与部件磨损加剧，适合长时间连续作业的使用需求。

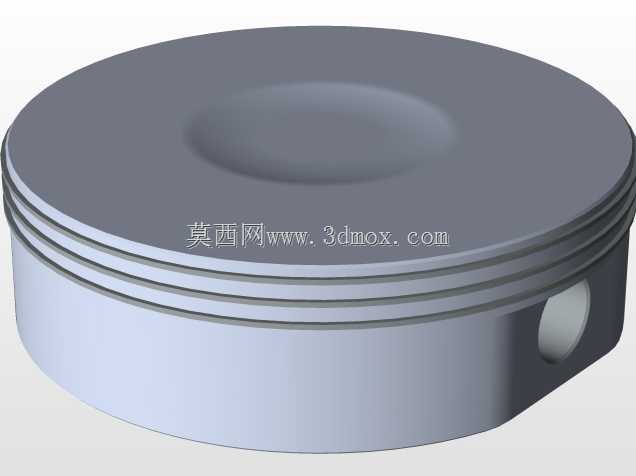

　　建模过程中对所有组件做了独立命名与全铰接约束设置，完全还原实际装配状态下的运动逻辑：曲轴旋转时可同步带动两个活塞完成上下往复动作，配气、冷却相关的附属结构也都按照实际装配关系做了配合约束，能够直接用于运动仿真验证，观察不同曲轴转角下活塞的位置变化、缸体内部的容积改变，对于理解二冲程发动机的工作循环逻辑有很强的参考价值。

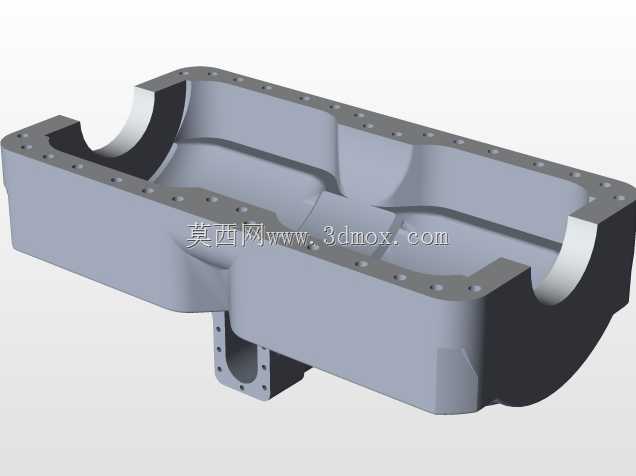

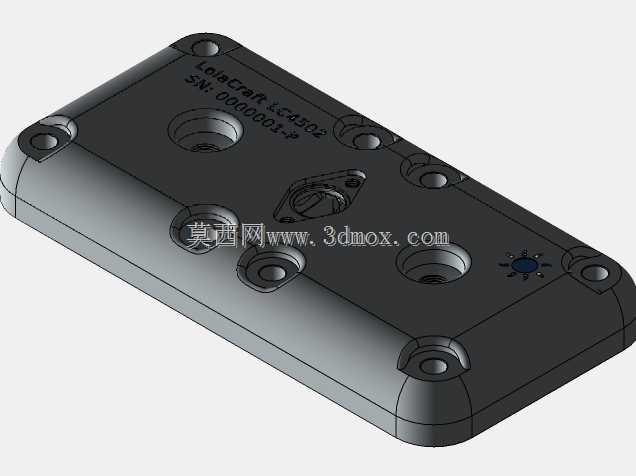

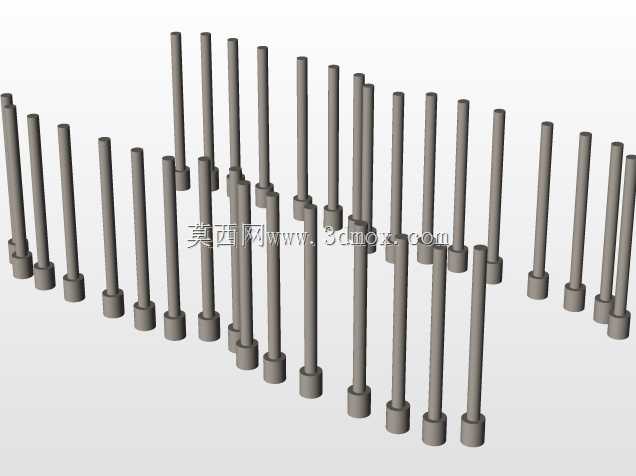

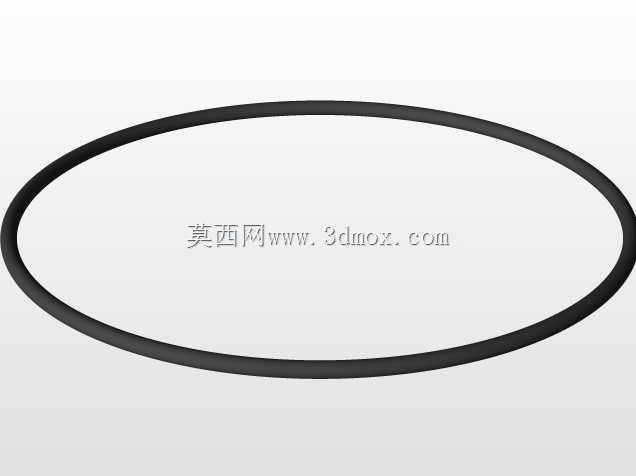

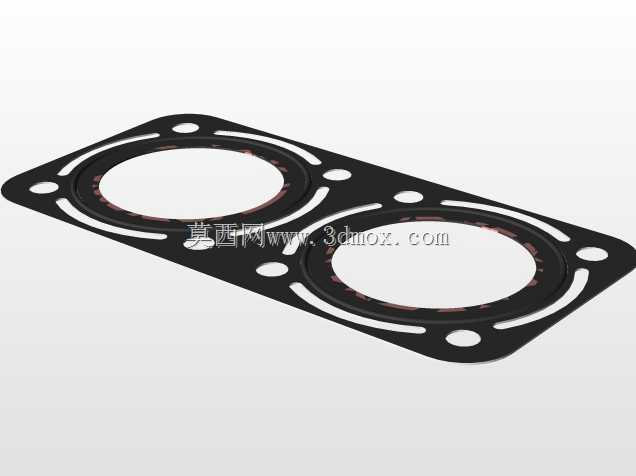

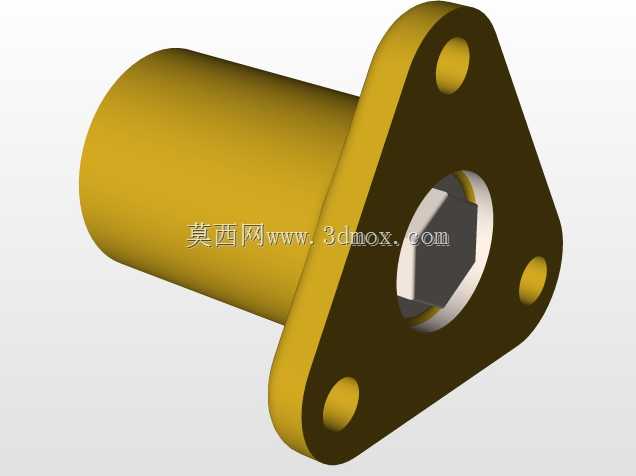

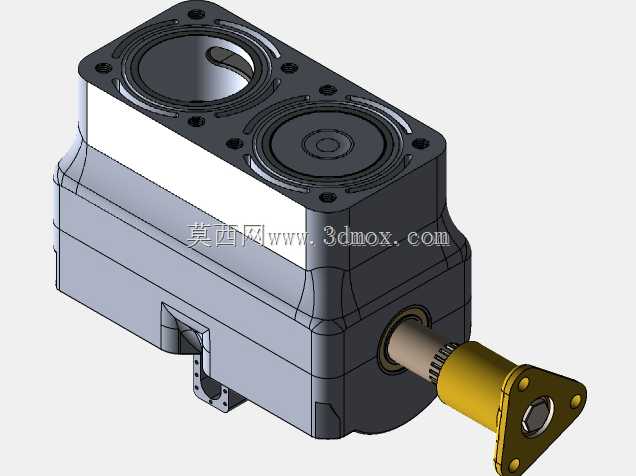

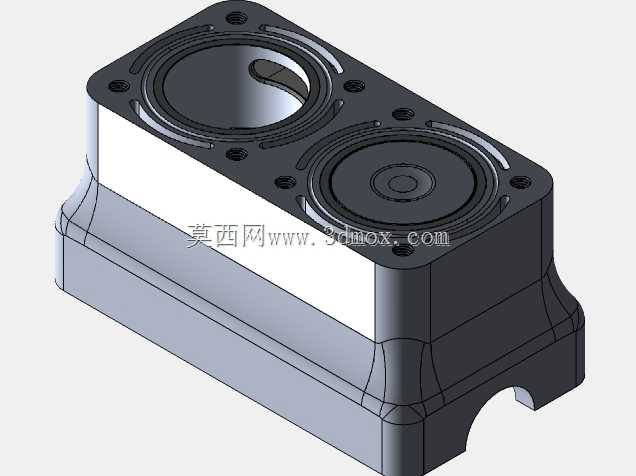

　　从安装边界来看，整机的输出轴端采用了带三角连接法兰的伸出结构，法兰上预留了标准的紧固件安装位，可直接对接负载端的传动连接件，不需要额外做转接结构设计；缸体顶部的两个缸盖接合面做了平整的密封面处理，周边均匀布置了螺栓孔位，能够保证缸垫压紧后的密封性能，避免燃烧室漏气、冷却液渗漏的问题。曲轴箱部分采用分体式合箱结构，合箱面的定位销孔、螺栓孔都按照实际加工工艺做了位置排布，装配时可通过定位销先完成箱体对位，再锁紧螺栓保证同轴度，避免曲轴运转时出现卡滞、偏磨的问题。

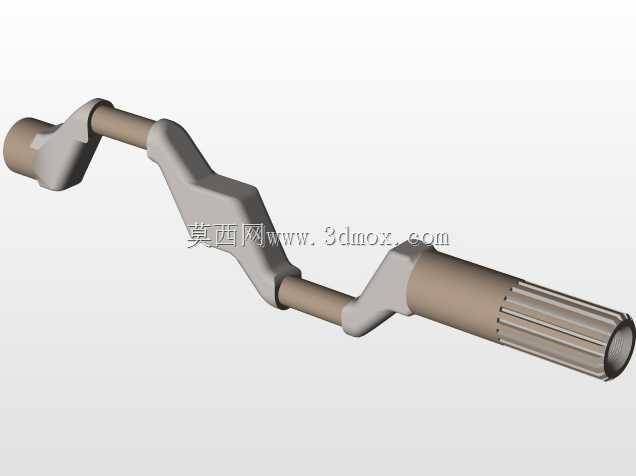

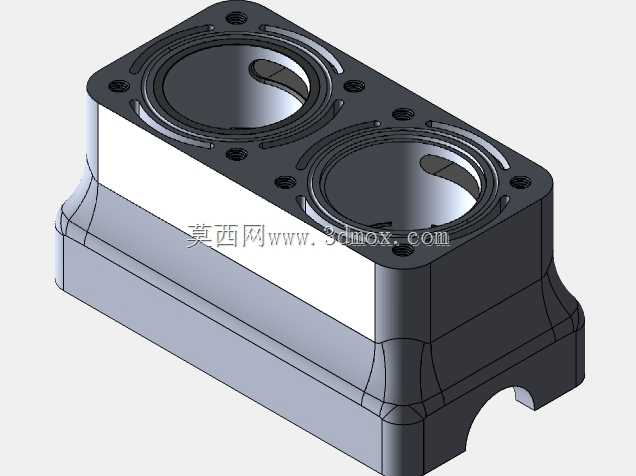

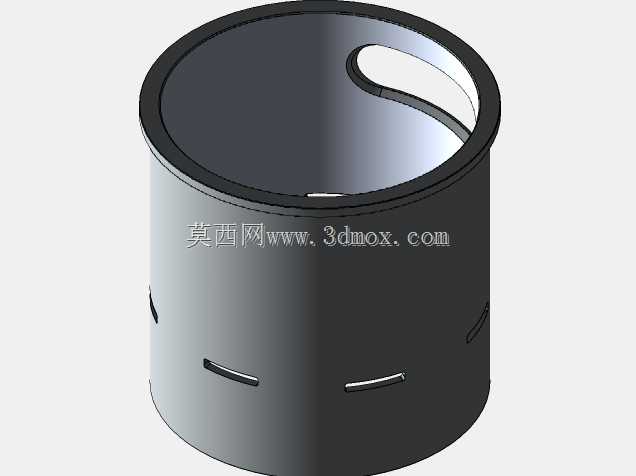

　　水套的流道设计围绕两个缸套的外壁做了环绕式布置，进水口与出水口设置在箱体侧方的预留接口位置，流道截面经过优化，能够保证冷却液在两个缸体周围的流速均匀，不会出现局部冷却不足的热点区域。二冲程发动机的扫气通道也在缸体结构中做了完整还原，气道的走向、开口位置都对应活塞运动的开闭时序，能够直观展示二冲程引擎换气过程的结构逻辑，相比单缸机型，双缸的点火间隔角更小，动力输出的平顺性有明显提升，曲轴上的平衡配重也对应双缸的往复惯性力做了匹配设计，能够降低运转时的整机振动幅度。

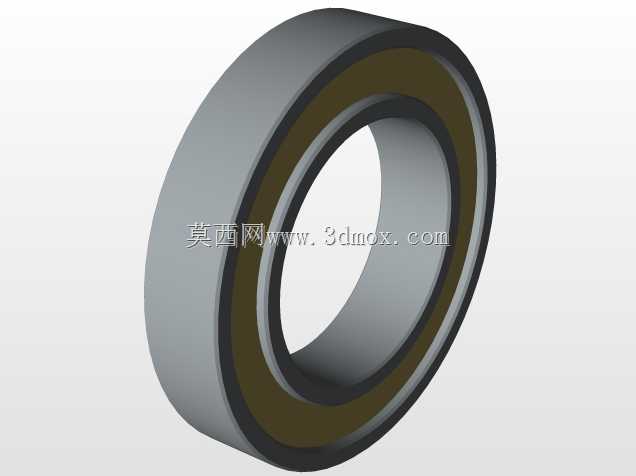

　　在结构细节上，所有运动部件都预留了合理的配合间隙，活塞与缸壁的间隙、曲轴轴承的安装位、输出轴的密封槽位都按照常规机械设计公差做了对应建模，既可以作为教学演示的结构样例，帮助初学者理解内燃机的基本组成与运动原理，也可以作为小型动力装备选型时的结构参考，核对安装尺寸、接口位置是否适配自身的设计需求。箱体侧方预留的附属部件安装位，可用于固定点火模块、冷却管路接头等外围配件，整机的外部轮廓没有突兀的突出结构，能够在紧凑的安装舱内完成布置，不需要额外预留过多的避让空间。对于从事小型动力设备开发、机械原理教学的从业者来说，这个完整的带运动约束的结构模型，能够省去从零散零件开始建模的大量时间，直接用于结构验证、运动仿真或者教学演示场景，所有组件的拆分逻辑也完全符合实际发动机的装配工序，可顺着装配层级拆解观察每个部件的结构形态与配合关系。
