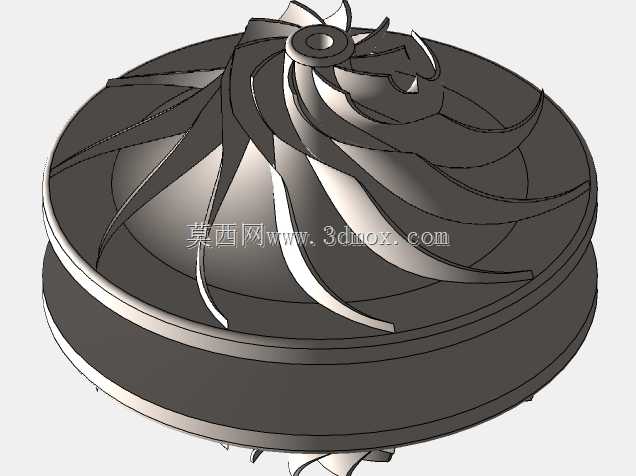

镜像离心式涡轮叶轮结构设计

　　该叶轮结构主要适配小排量涡轮增压内燃机、微型离心式空压机以及小型工业通风增压设备的核心做功单元，在车用动力系统里，这类叶轮承担着压缩进入气缸的新鲜空气、提升进气充量密度的核心作用，直接影响发动机的扭矩输出特性与高转速区间的动力响应速度；在工业压缩机领域，同结构叶轮可用于无油空压机的首级压缩级，完成低压气体的初步动能提升与压力转换，适配小型气动系统、实验室气源供给等场景的压力输出需求。从功能实现逻辑来看，这类镜像离心式叶轮依靠高速旋转时叶片对气流的做功，将原动机输入的机械能转化为气体的压力能与动能，气流沿叶轮轴向进入流道后，在叶片曲面的引导下沿径向向外甩出，过程中完成能量转换，后续配合蜗壳结构将高速气流的动能进一步转化为静压输出。

　　设计过程中首先要匹配目标工况的压比与流量参数，叶片采用后弯式空间曲面构型，相比直叶片结构能有效降低气流在流道内的分离损失，提升叶轮的工作效率区间，镜像对称的叶片排布方式可抵消部分高速旋转时产生的轴向不平衡力，降低支撑轴承的轴向载荷，延长轴承组件的使用寿命。轮盘部分采用等强度设计思路，从中心轮毂位置到轮缘位置的厚度逐步递减，既保证高速旋转时轮盘自身的结构强度，避免离心应力超过材料许用值，又能尽可能控制叶轮自身的转动惯量，提升设备的动态响应速度，适配车用增压器这类需要快速跟随发动机转速变化的应用场景。轮毂中心设置的安装孔与定位端面，用于和转轴组件完成配合，安装时需保证叶轮端面与转轴轴线的垂直度公差控制在合理范围内，

　　避免高速旋转时产生额外的不平衡振动，安装边界上需预留叶轮轮缘与蜗壳内壁之间的合理间隙，间隙过大会导致气流泄漏损失升高、整机效率下降，间隙过小则容易在热态工况下因部件热膨胀出现刮擦故障，影响设备运行可靠性。叶片的进出口角度经过匹配设计，进口角度适配轴向进气的来流方向，减少气流进入流道时的冲击损失，出口角度则匹配后续扩压器或蜗壳的气流入口角度，保证气流流出叶轮时的流动方向与下游部件适配，降低流动过程中的局部涡流损失。叶片前缘做了圆弧钝化处理，避免加工过程中出现的锐边应力集中，同时也能降低气流在叶片前缘的流动分离概率，提升小流量工况下的叶轮工作稳定性，拓宽叶轮的稳定工作区间，减少喘振现象的发生概率。轮盘背面的结构做了轻量化处理，

　　在不影响结构刚度的位置去除多余材料，进一步降低叶轮整体重量，减少原动机的启动负载，同时也能降低高速旋转时的离心应力水平，允许叶轮在更高的工作转速下运行，适配更高压比的工况需求。这类叶轮在实际加工过程中通常采用五轴铣削一体成型的加工方式，保证叶片曲面的加工精度，避免拼接结构带来的强度缺陷与流动损失，做试验验证时可通过台架测试采集不同转速下的流量、压比、效率参数，验证设计方案的实际性能是否达到预期目标，为后续的结构优化提供实测数据支撑。
