盘式柔性扭矩传递柔顺离合结构

项目分类:通用机械零部件 发布时间:2021-10-16 ID:319867

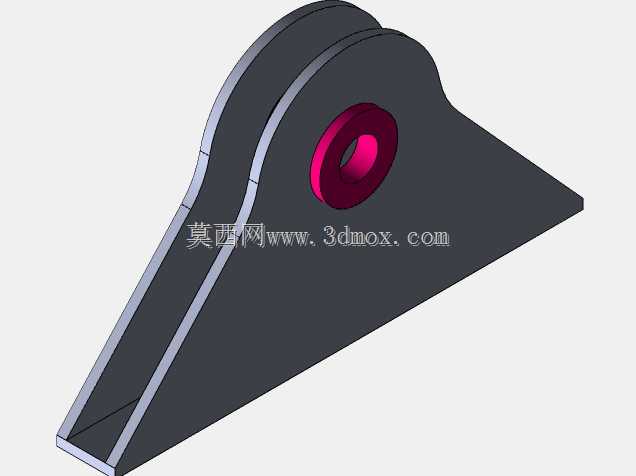

  • 盘式柔性扭矩传递柔顺离合结构

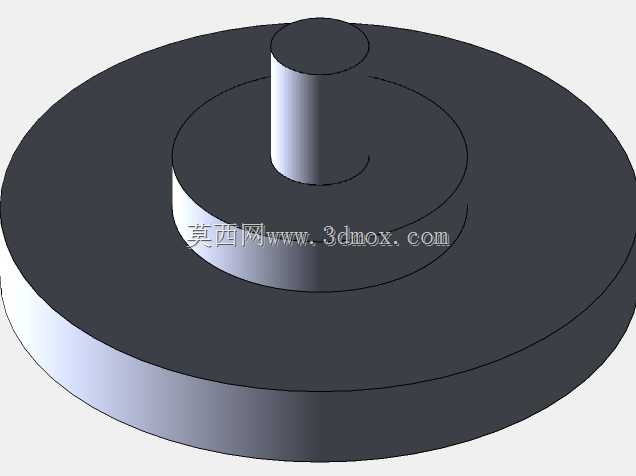

  • 盘式柔性扭矩传递柔顺离合结构

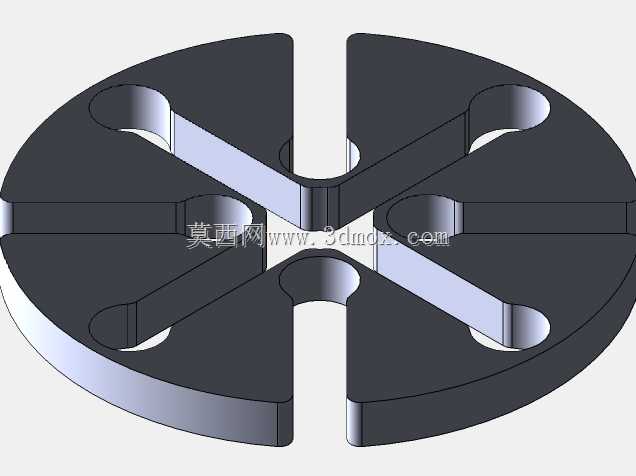

  • 盘式柔性扭矩传递柔顺离合结构

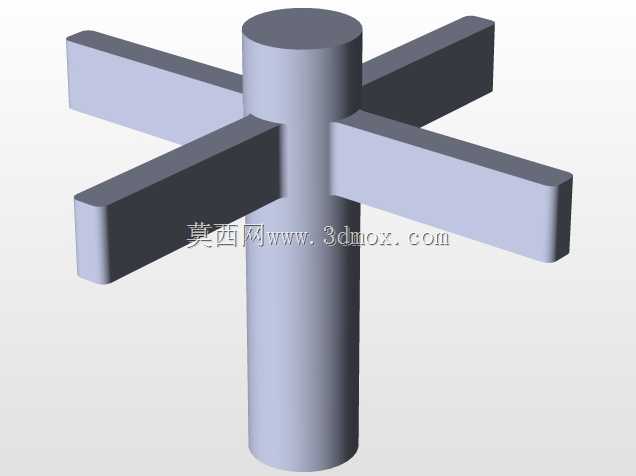

  • 盘式柔性扭矩传递柔顺离合结构

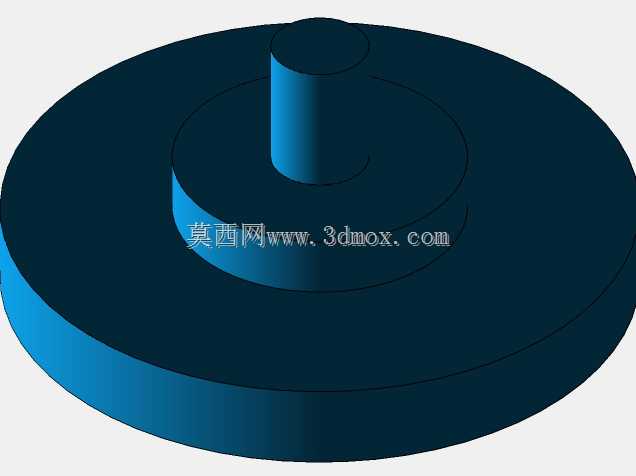

  • 盘式柔性扭矩传递柔顺离合结构
  • 盘式柔性扭矩传递柔顺离合结构

  在精密传动、小载荷扭矩传递的工况场景里,传统刚性离合器存在接合冲击大、对安装同轴度要求极高、过载时易损伤核心传动件的痛点,这类盘式柔顺离合结构正是针对这类场景开发的一体化传动部件,无需额外的弹性元件、摩擦副或压紧机构,依靠自身结构的弹性变形实现扭矩传递与接合分离动作,大幅简化了传动链路的零件数量。从实际应用场景来看,这类结构常被用在小型精密实验设备、低功率伺服传动系统、对传动冲击有严格限制的检测仪器中,比如柔性扭矩传递试验台的动力端与负载端连接环节,可在传递额定扭矩的同时,补偿两端轴系的微小径向、角向安装偏差,避免刚性连接带来的附加弯矩损伤传感器或精密轴承。

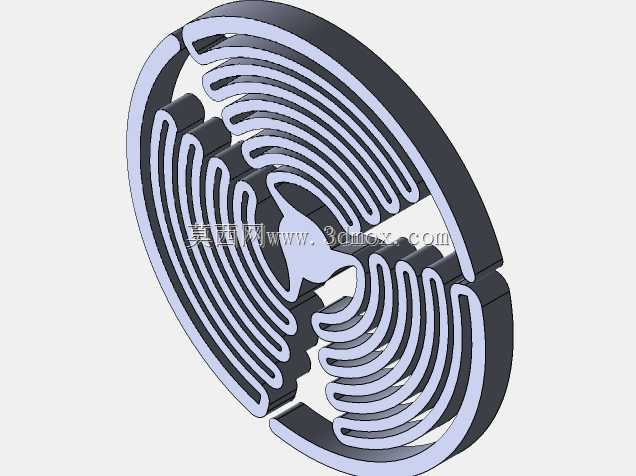

  从功能特性上看,该结构没有传统离合器的分离拨叉、摩擦片、压紧弹簧等分立零件,整体为一体化加工成型的盘状构件,内外圈分别对应动力输入与输出端的安装接口,中间的多组迂回弯曲的柔性梁是核心功能段:当内外圈存在相对转动趋势时,柔性梁产生可控的弹性弯曲变形,一方面将输入扭矩平稳传递到输出端,缓冲启动、换向瞬间的冲击载荷,另一方面当传递扭矩超过设计阈值时,柔性梁的变形量会快速增大,实现输入输出端的相对滑转,起到过载保护的作用,避免动力端或负载端的零件因过载发生断裂、崩齿等不可逆损坏。和传统的摩擦式离合器、牙嵌式离合器相比,这类柔顺离合结构没有接触摩擦副,不存在磨损、打滑发热、摩擦片更换维护的问题,长期运行的稳定性更高,也不会因为摩擦产生粉尘污染,适配洁净度要求较高的实验或生产环境。

  设计思路上,这类结构采用拓扑优化的柔性铰链布局,中间的迂回柔性梁并非等宽等厚结构,靠近内外圈安装位的梁段做了局部加厚处理,降低应力集中系数,避免长期交变载荷下出现疲劳断裂;中间的弯曲段通过曲率半径、梁宽的参数匹配,精准控制结构的扭转刚度,确保在额定工作扭矩范围内,扭转角处于设计允许区间,不会因为刚度过大失去缓冲效果,也不会因为刚度过小导致传动滞后、扭转角超差影响传动精度。内外圈的安装端面预留了标准的轴连接接口,可根据配套轴径调整安装孔的尺寸与键槽规格,不需要额外设计转接法兰,可直接串接在传动链路中。

  从安装边界与外形尺寸来看,该结构为薄型盘状构型,轴向尺寸紧凑,相比同扭矩规格的传统离合器轴向占用空间缩小40%以上,适合安装空间受限的紧凑传动布局;径向尺寸可根据传递扭矩的大小做参数化缩放,小扭矩版本可做到直径几十毫米适配小型仪器,大扭矩版本可通过增加柔性梁数量、调整梁截面尺寸适配百牛米级的传动场景。安装时仅需要保证两端轴系的同轴度在常规公差范围内即可,不需要像刚性联轴器那样严格控制对中精度,柔性梁自身的变形可补偿0.5毫米以内的径向偏差与1度以内的角向偏差,降低了现场安装调试的难度,也减少了轴系运行过程中因为对中偏差产生的附加振动与轴承载荷。

  在实际选型匹配时,需要重点核算结构的扭转刚度与额定传递扭矩的匹配性,根据负载端的转动惯量、启停加速度计算峰值扭矩,确保峰值扭矩不超过结构的弹性变形阈值,避免柔性梁进入塑性变形区间导致结构失效;同时要根据工作环境的温度、腐蚀情况选择对应的加工材料,常规工况下采用弹簧钢一体化线切割加工即可满足疲劳寿命要求,有轻量化需求的场景可采用高强度铝合金做拓扑优化后加工,有防腐需求的场景可选用钛合金或工程塑料做3D打印成型,适配不同的工况需求。这类柔顺离合结构因为没有分立活动零件,运行过程中不需要额外润滑,维护成本极低,非常适合长期免维护的传动场景使用。
