Protech SX-12小型硝基内燃机结构设计

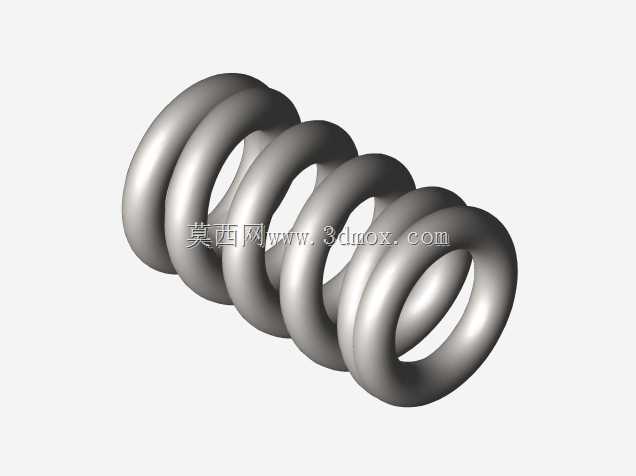

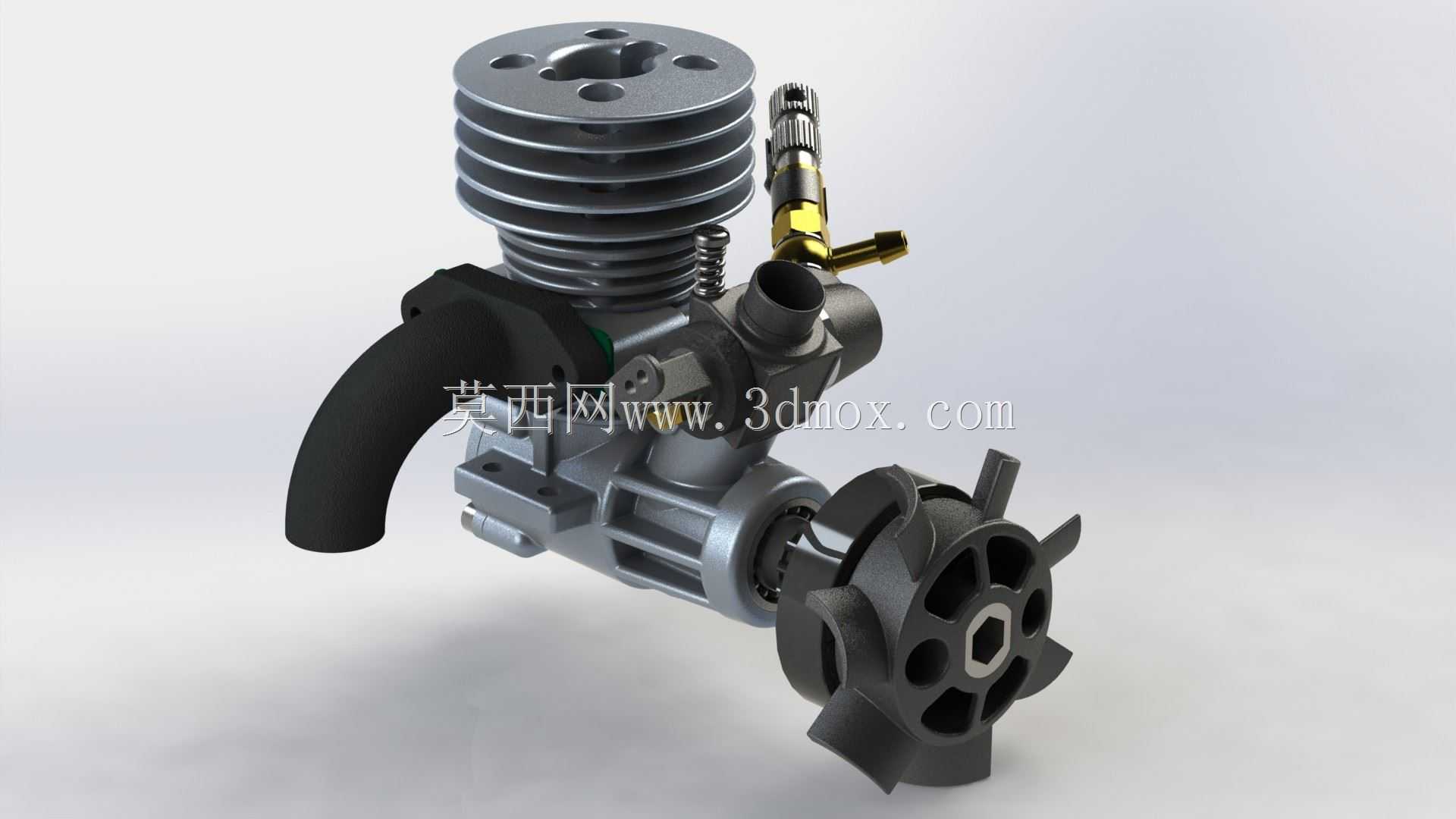

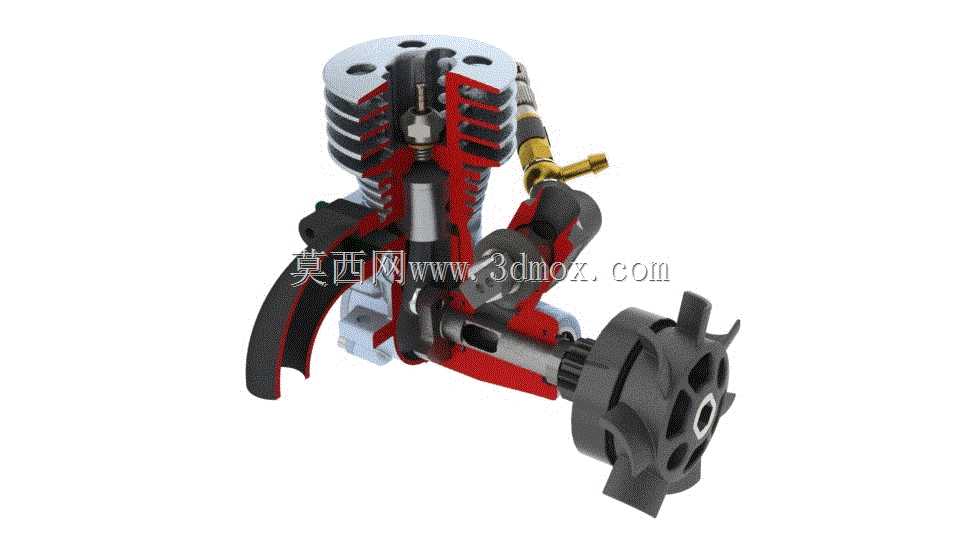

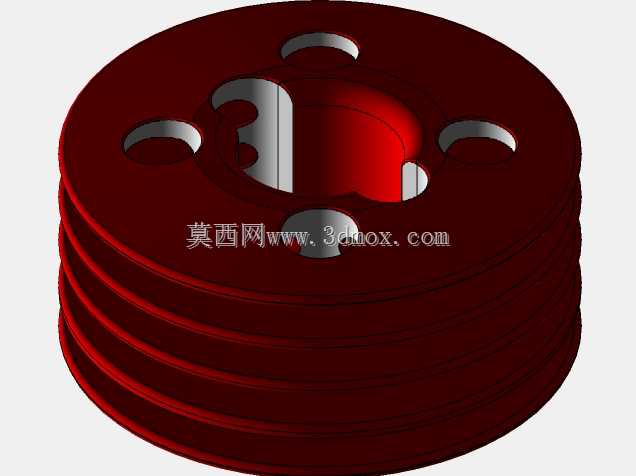

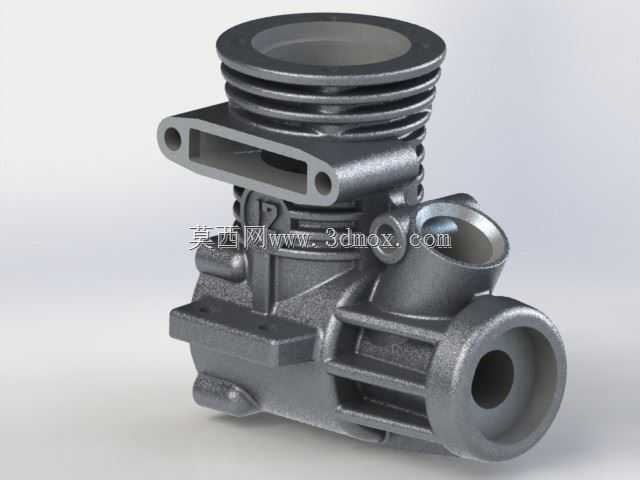

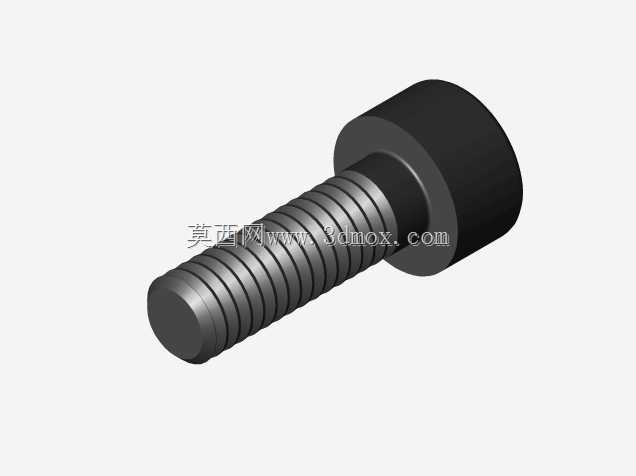

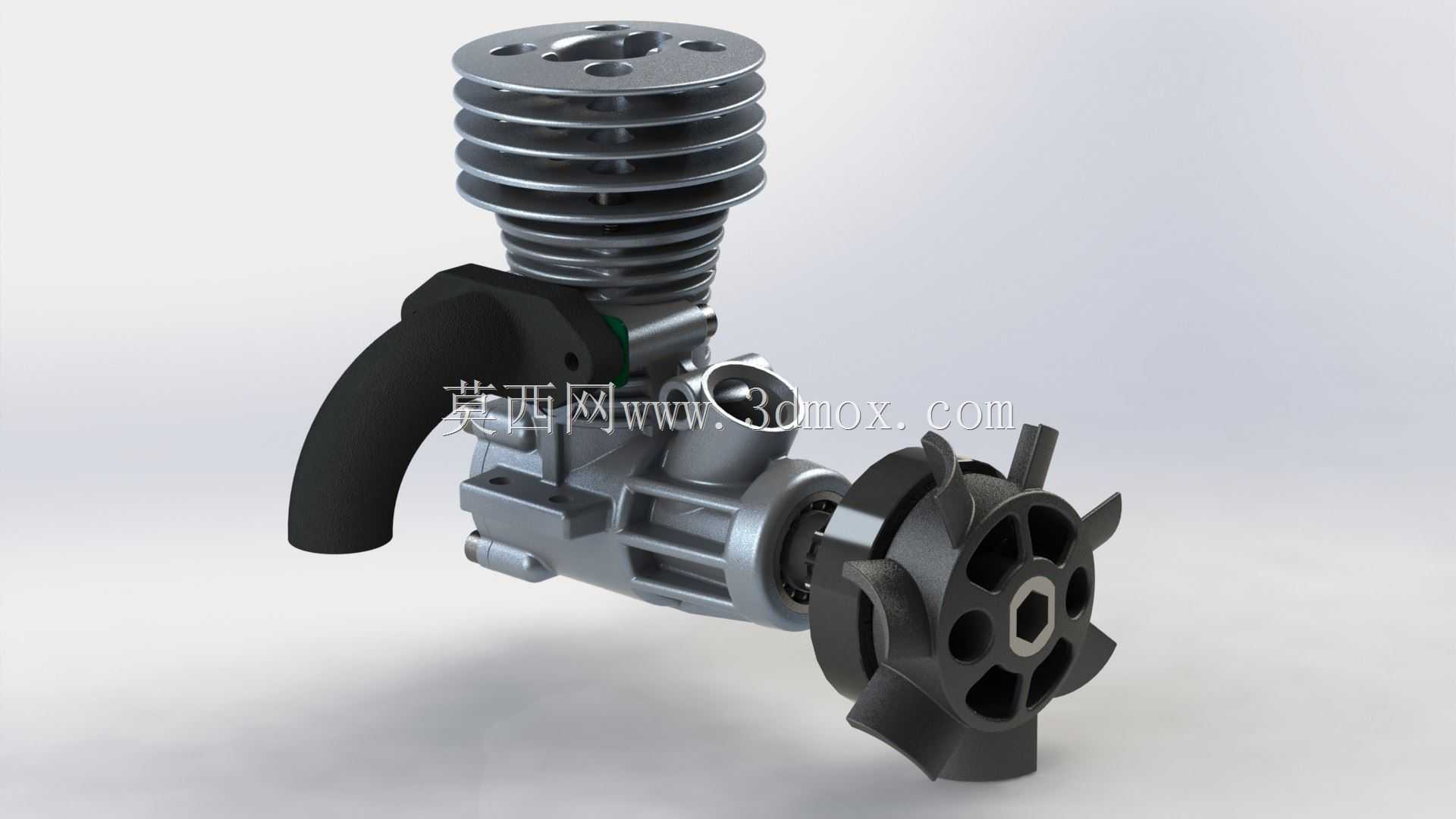

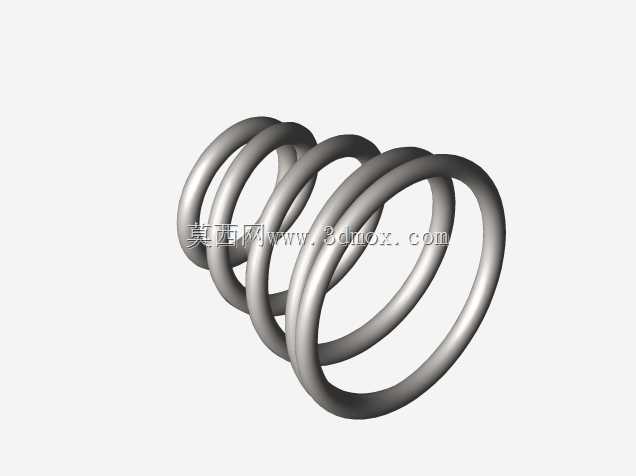

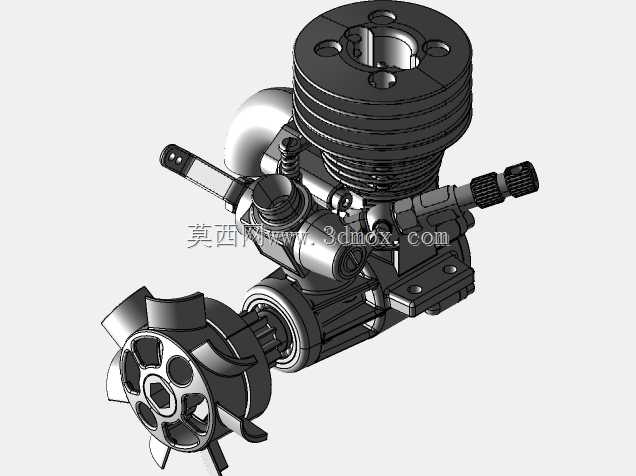

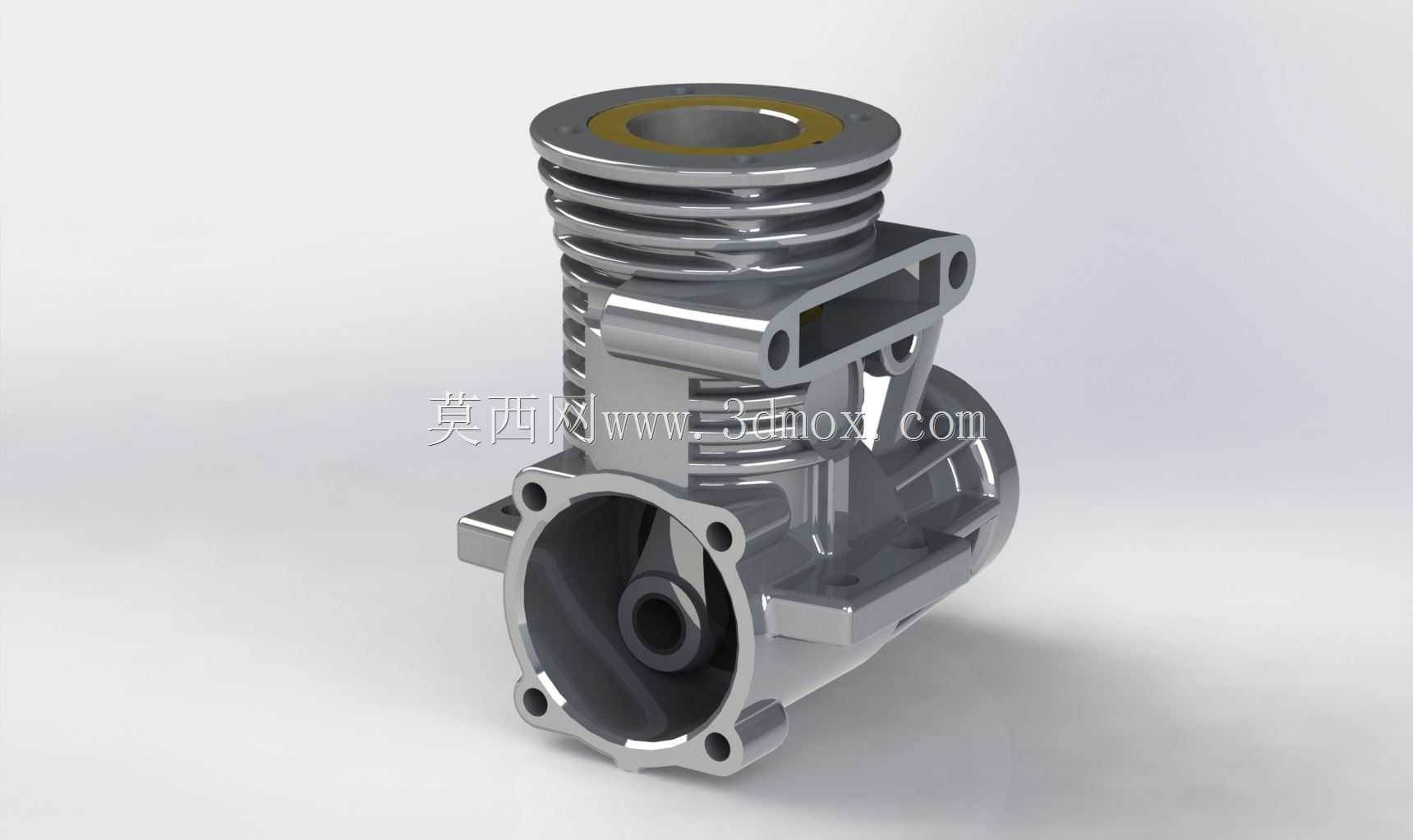

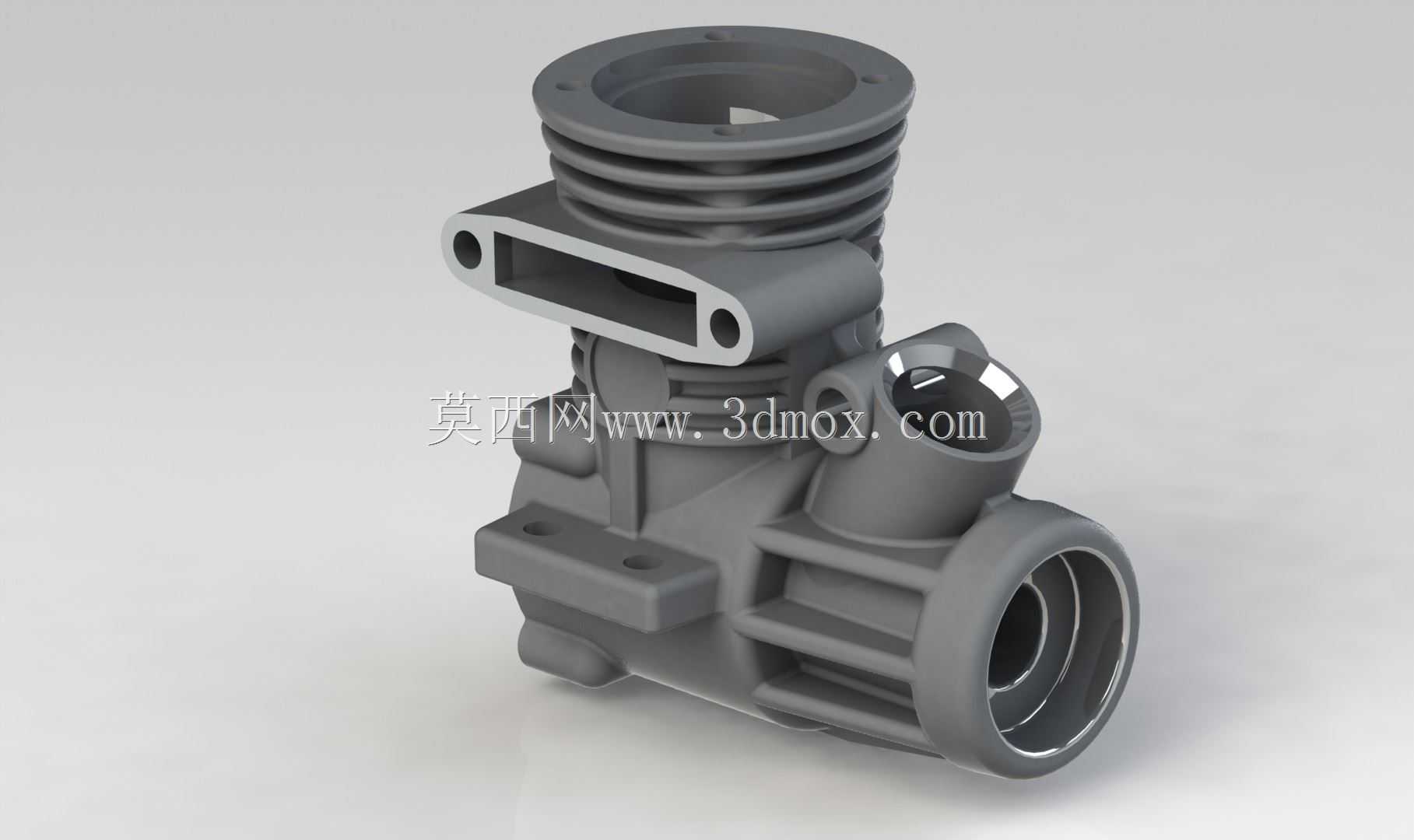

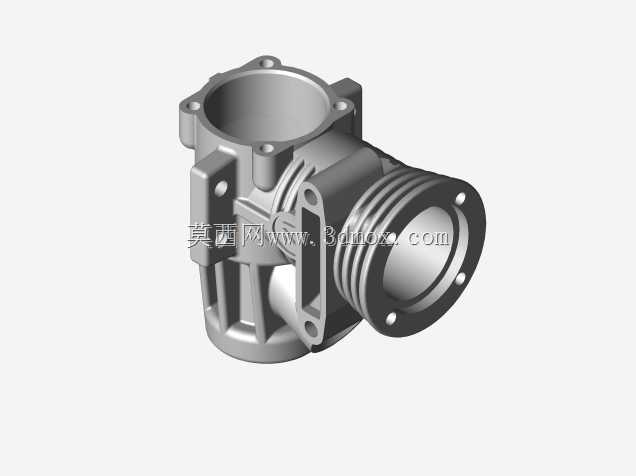

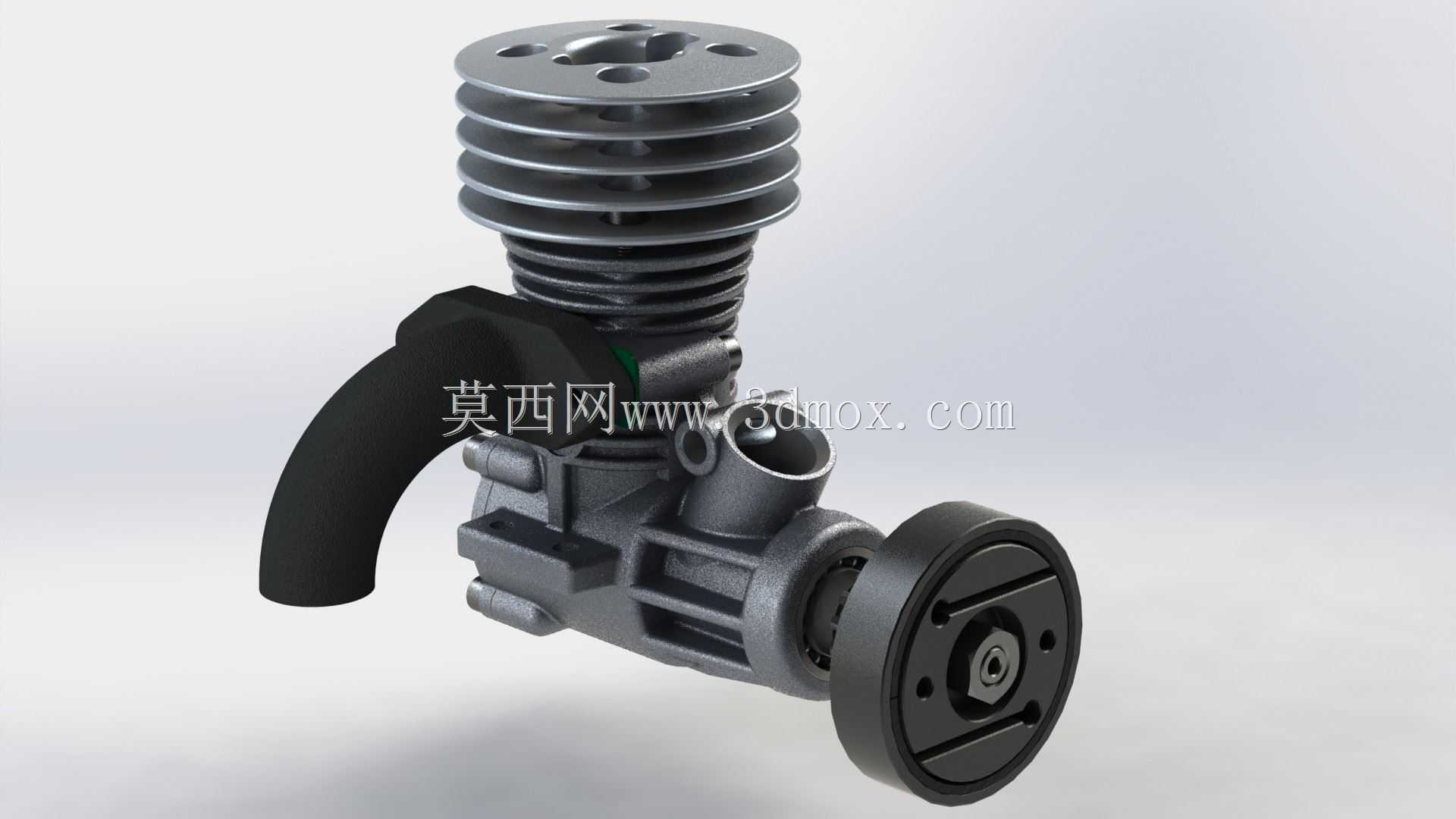

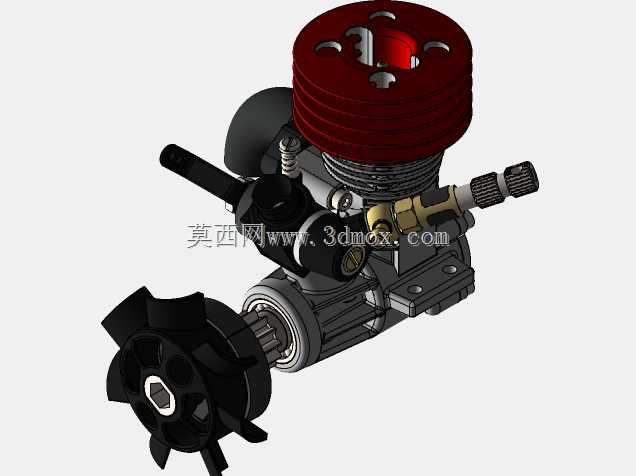

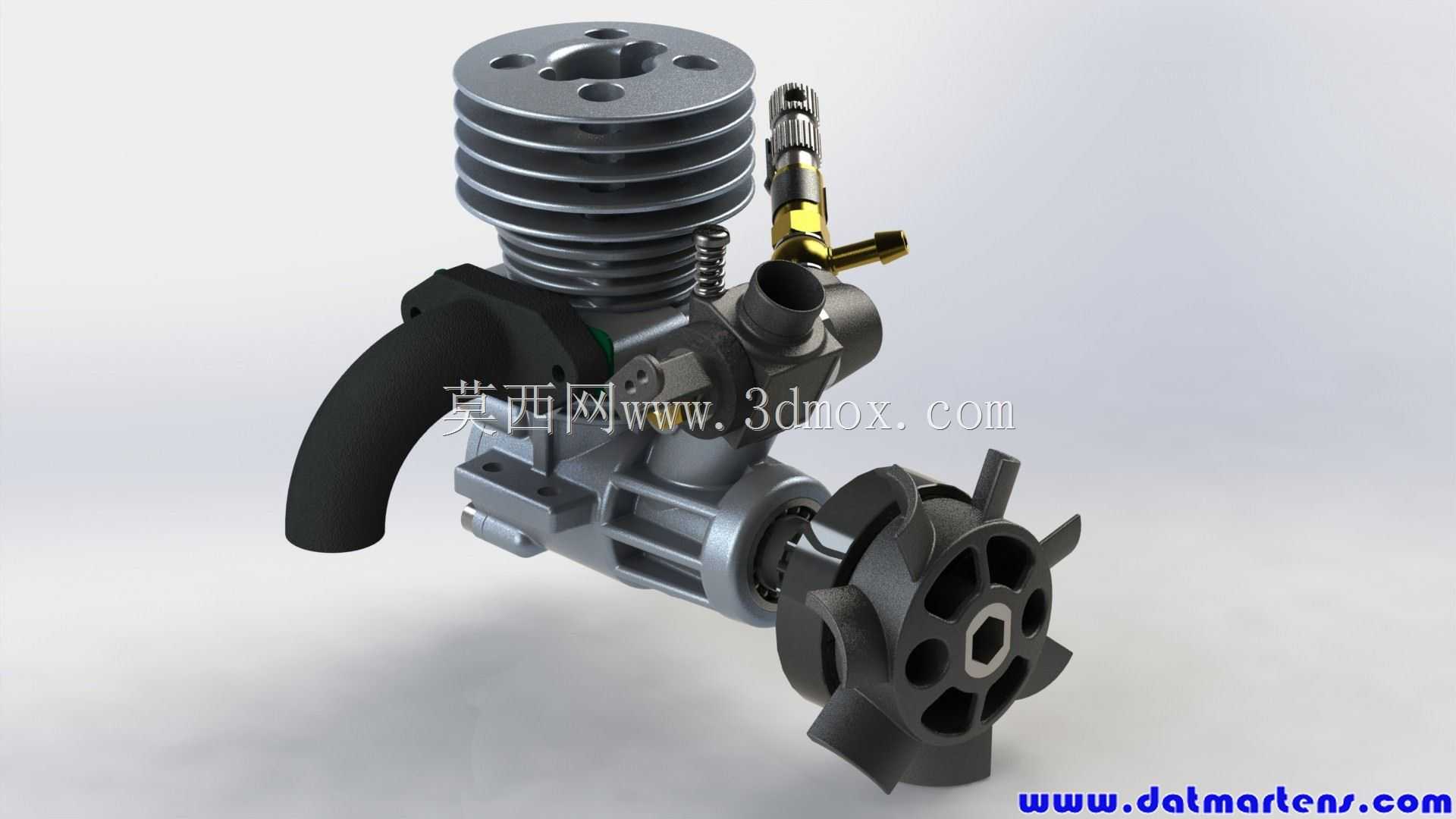

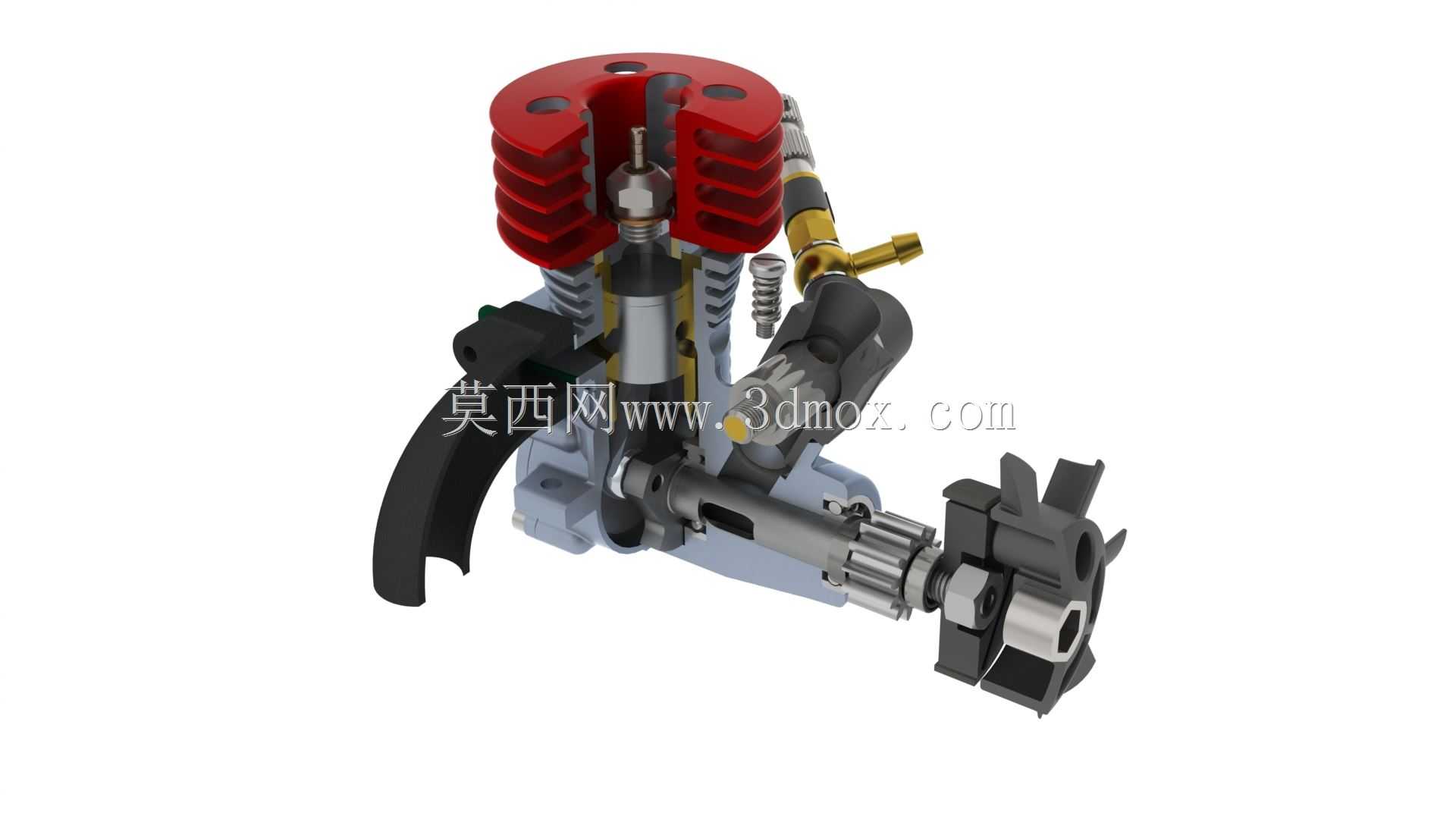

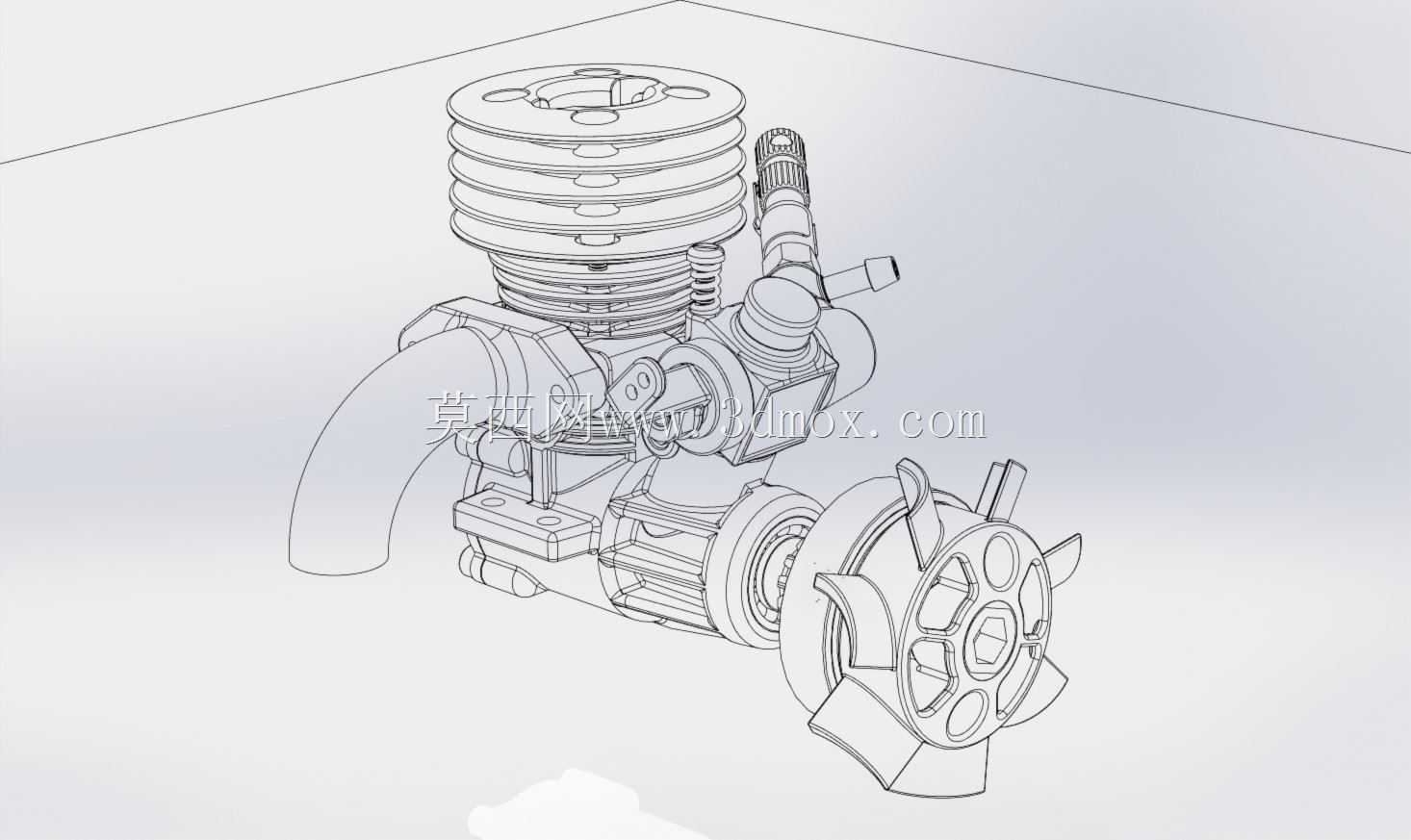

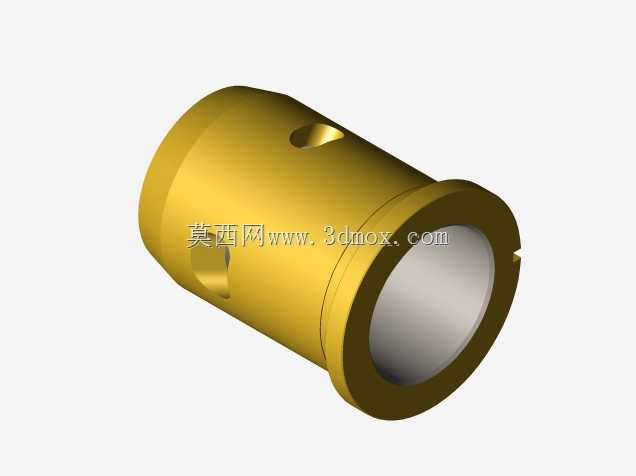

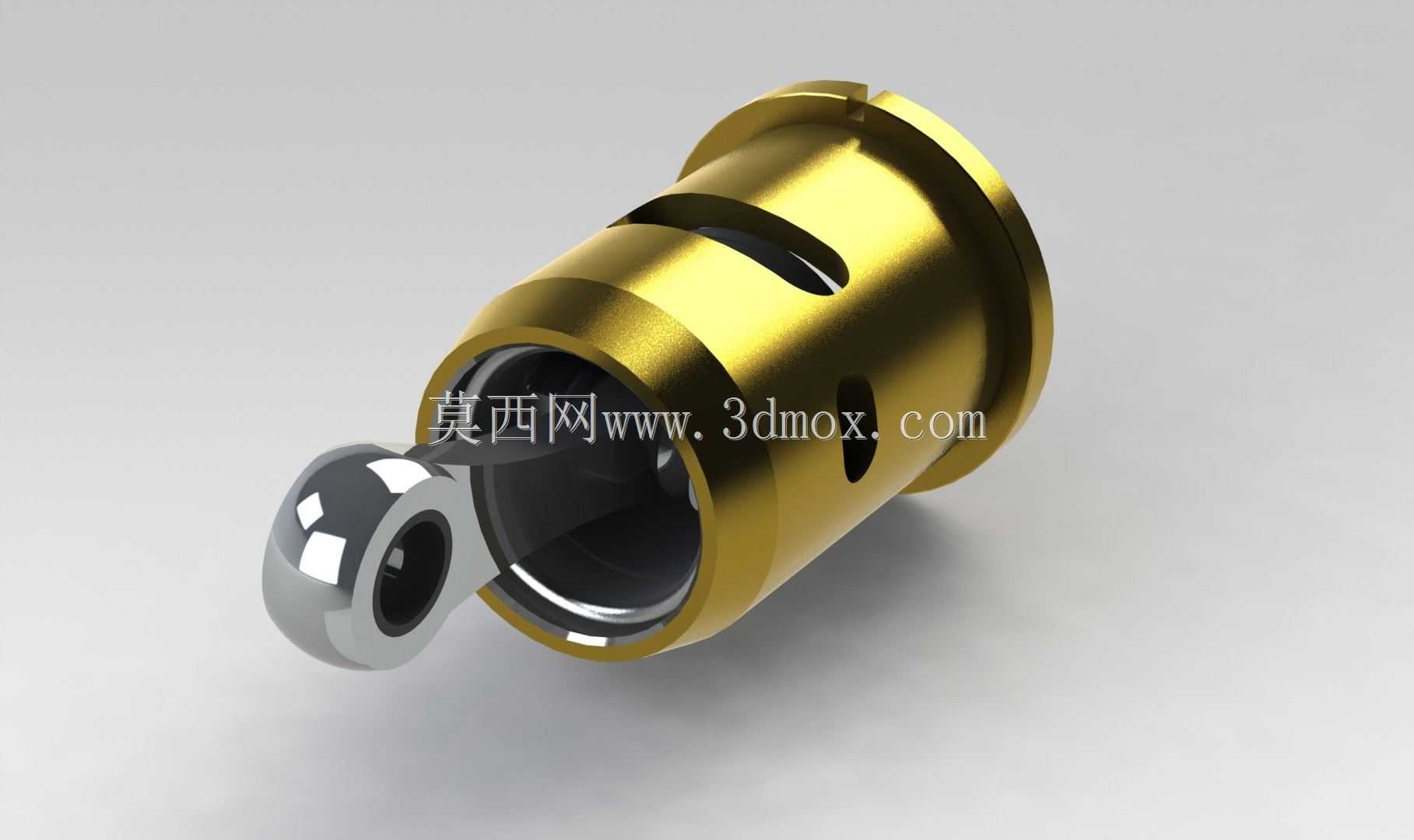

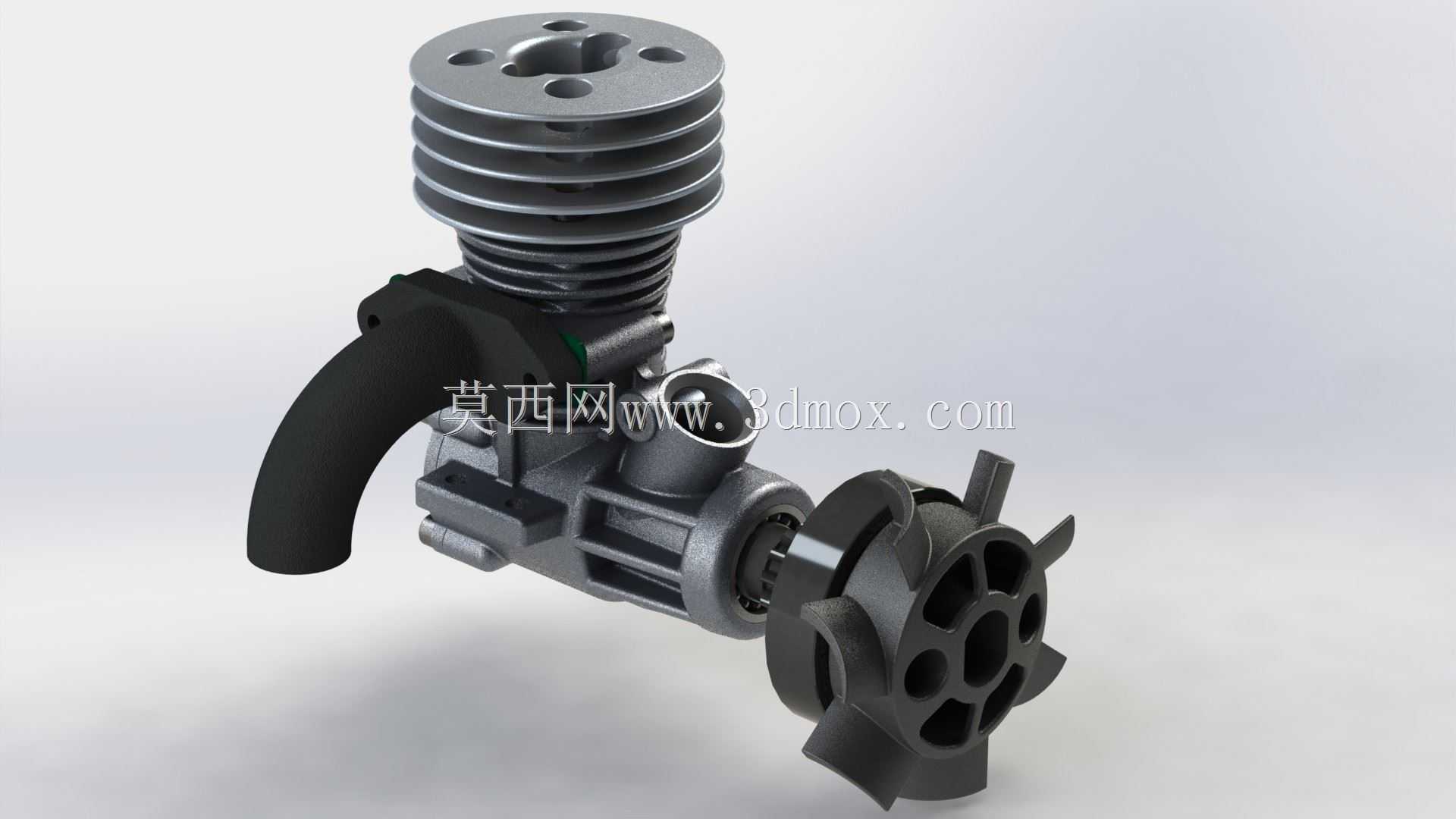

这款小型硝基内燃机主要面向遥控模型领域的动力配套需求，常见于1/12比例遥控平跑车、小型固定翼航模以及轻量化遥控船模的动力单元选型，这类应用场景对动力单元的功率重量比、瞬时响应速度以及高转速区间的输出稳定性有极高要求，区别于普通民用内燃机的低转速大扭矩取向，该机型的设计完全围绕高转速工况下的持续稳定运行展开。从结构布局来看，该机型采用单缸侧置排气、风冷散热的整体架构，顶部的红色散热鳍片组采用等间距阵列式设计，鳍片厚度与间距经过匹配计算，在模型行进过程中可借助迎面气流完成缸头热量的快速导出，避免高负荷工况下出现过热爆震问题，散热鳍片根部与缸体采用一体化加工结构，减少接触热阻的同时提升了缸头整体的结构强度，能够承受硝基燃料燃烧时产生的高频冲击载荷。化油器组件采用侧置斜角安装方式，与曲轴箱进气道形成平滑的气流过渡通道，可根据不同工况的燃油混合需求调整油针位置，保证不同转速区间内的油气混合比处于最优区间，油门摇臂的安装位置预留了足够的舵机连杆调节行程，适配不同型号遥控设备的舵机输出角度范围，安装时无需额外加工转接结构即可完成动力系统的装配。曲轴输出端采用标准模数的花键连接结构，可直接匹配模型常用的离合器组件与传动齿轮，输出轴的轴向定位采用卡簧与轴肩配合的定位方式，既保证了高转速下的轴系跳动量控制在允许范围内，也方便后期维护时的拆解与零件更换，曲轴箱采用分体式拼接结构，合箱面经过精密研磨处理，配合密封垫片可保证曲轴箱内的压力稳定，避免漏气导致的动力输出下降问题。手拉启动组件布置在机体侧下方，启动拉绳的回卷弹簧采用耐疲劳材质制作，启动爪与曲轴端部的配合结构经过倒角导向设计，拉动启动绳时可顺畅啮合带动曲轴完成点火启动，启动后启动爪可自动脱开，避免随曲轴高速转动造成额外的功率损耗。缸体内部的活塞与缸套采用高精度间隙配合，配合活塞环的密封作用可保证燃烧室内的压力充分作用于活塞顶部，将燃烧产生的热能转化为曲轴旋转的机械能，连杆采用轻量化高强度材质制作，两端的轴孔配合高精度铜套，减少高转速往复运动过程中的摩擦损耗与结构形变。安装边界方面，该机型的底部安装座预留了标准间距的安装孔位，孔位尺寸与主流模型车架、发动机安装架的固定孔位完全匹配，安装时只需使用对应规格的螺丝即可完成固定，机体整体的外轮廓尺寸经过紧凑化设计，在保证排量与输出功率的前提下尽可能压缩了横向与纵向的占用空间，避免与模型的车架结构、转向组件或者油箱等周边部件产生运动干涉。燃油供给接口布置在化油器侧面，接口尺寸匹配模型常用的硅胶燃油管规格，可直接连接油箱完成燃油管路的布置，排气口采用标准的圆形接口，可配套对应尺寸的排气管路，引导废气排出同时调整发动机的排气回压，保证燃油供给的稳定性。在实际使用场景中，这类小型硝基发动机的输出特性偏向高转速区间，可在短时间内达到较高的转速输出，为模型提供充足的加速动力，同时整体重量控制在较低水平，不会给模型带来过多的负载负担，结构设计上充分考虑了模型玩家的日常维护需求，易损件的更换无需复杂的专用工具即可完成，各部件的装配公差控制合理，既保证了运行时的结构稳定性，也降低了后期的维护难度。
