航模直升机皮带传动减速动力结构

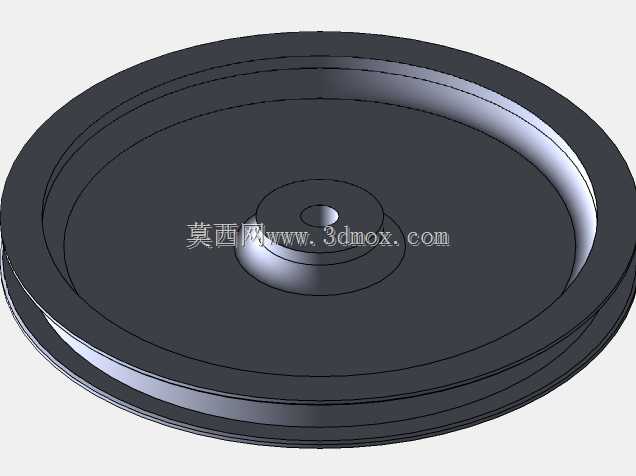

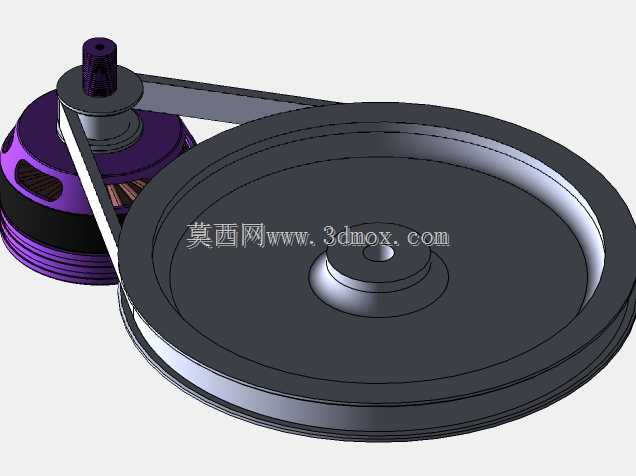

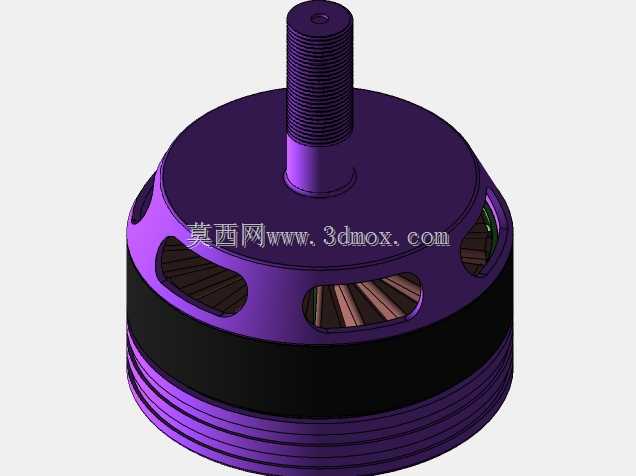

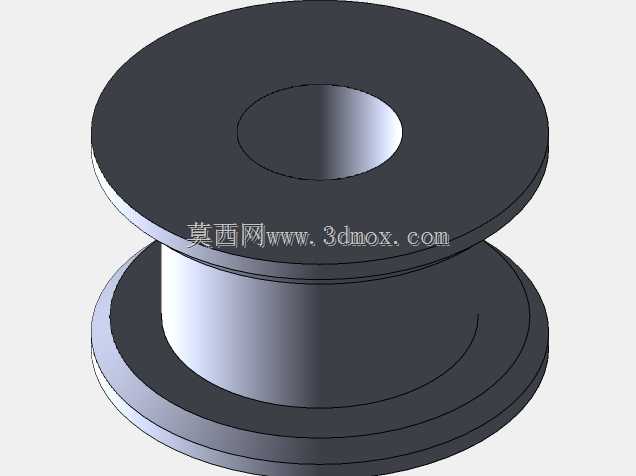

这套皮带减速结构主要适配325mm级遥控直升机的转子驱动系统，核心是匹配高转速无刷直流电机的输出特性，将电机端的高转速低扭矩输出，通过带轮减速转换为旋翼端需要的低转速大扭矩输出，满足航模直升机主旋翼的负载驱动需求。在航模直升机的实际应用场景中，动力系统的重量、传动效率、运行平顺性直接影响飞行续航时间与操控手感，这类皮带减速方案相比齿轮减速，具备运行噪音低、传动缓冲性好、装配容错空间大的特点，非常适合中小型电动航模的动力布局。从功能特性来看，这套减速结构的传动比设置为8:1，可适配2300kv级别的外转子无刷电机，当电机工作在27000rpm左右的额定输出区间时，经过带轮减速后，旋翼端的输出转速可降至3500rpm上下，刚好匹配325mm主旋翼的最佳工作转速区间，既避免旋翼转速过高导致翼尖失速，也不会因转速不足导致升力不够。设计思路上，主动带轮直接集成在电机输出轴端，省去了额外的联轴器结构，尽可能压缩动力组的轴向安装尺寸，降低整体结构重量；从动带轮采用大直径单槽带轮设计，轮缘做了加厚处理，避免高速运转时皮带脱出，轮体中心设置阶梯式安装轴位，可直接适配直升机主旋翼的主轴安装座，减少中间传动环节的功率损耗。安装边界方面，整套动力减速组的横向安装尺寸主要由大带轮直径决定，从动带轮的中心高度与电机输出轴中心高度保持严格平行，装配时需要保证两个带轮的轮槽处于同一平面，避免皮带运转时出现偏磨，缩短皮带使用寿命；电机端的安装座预留了标准的航模电机安装孔位，可直接适配常见的22系列、28系列外转子无刷电机的安装间距，不需要额外制作转接件。实际使用中，这套皮带减速结构不需要额外加注润滑脂，日常维护仅需检查皮带张紧度，相比齿轮减速结构的维护成本更低，同时皮带本身具备一定的过载打滑特性，当旋翼出现意外卡滞时，可通过皮带打滑吸收部分冲击能量，避免电机堵转烧毁，也能降低传动齿断裂的风险。结构细节上，大带轮的轮槽采用圆弧型槽型设计，匹配梯形同步带的接触面型线，运转时皮带与轮槽的接触面积更大，传动效率更高，同时可减少皮带的蠕动变形；带轮的腹板部分做了轻量化挖空处理，在保证结构强度的前提下尽可能降低转动惯量，提升动力响应速度，让航模的油门操控更加跟手。主旋翼轴的安装位设置了定位轴肩，装配时可快速确定旋翼的安装高度，保证主旋翼的旋转平面与机身水平面平行，减少飞行时的不必要振动。这套结构的整体布局紧凑，电机与从动带轮采用侧置排布，可充分利用直升机机头侧方的安装空间，不会挤占电池、舵机等其他机载设备的安装位置，整体重量控制在航模动力系统的合理区间内，不会额外增加过多的飞行负载。在传动稳定性设计上，主动带轮的轮槽做了表面喷砂处理，提升皮带与轮面的摩擦力，避免高负载下出现皮带打滑丢转的情况；皮带的张紧度可通过调整电机安装座的前后位置进行调节，不需要额外设计张紧轮，进一步简化了结构，降低了故障点。
