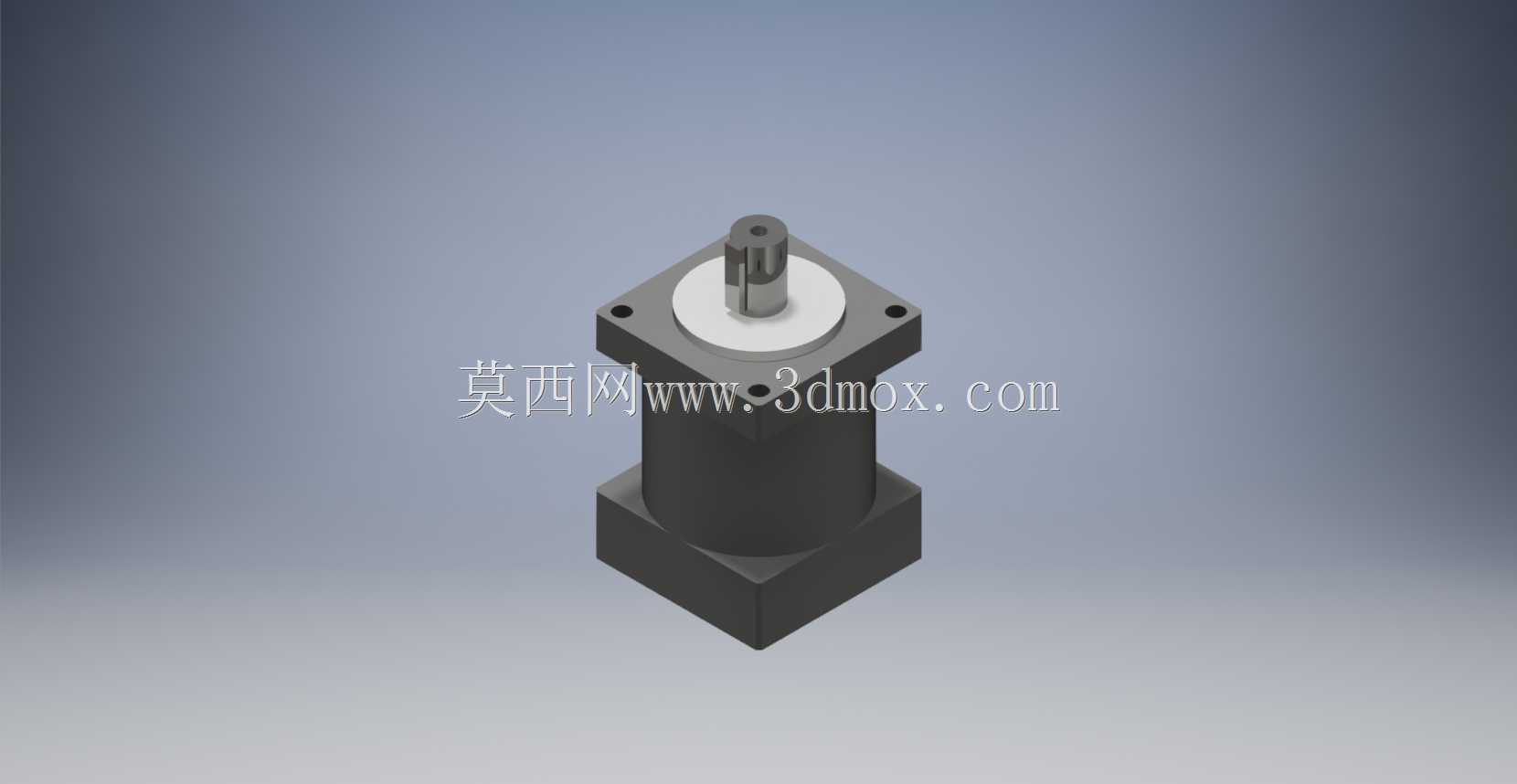

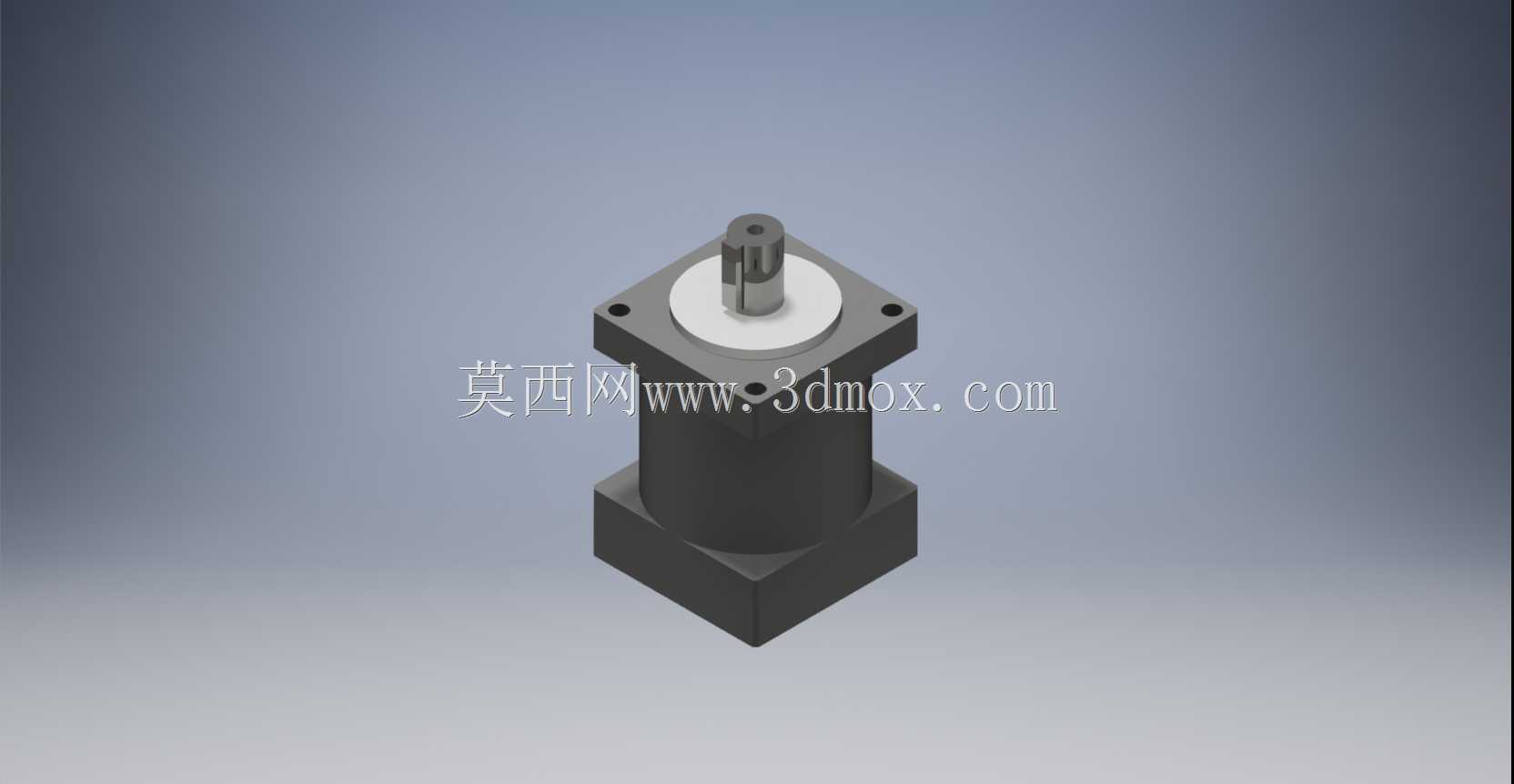

Nema23适配行星减速传动构件结构设计

项目分类:减速机 发布时间:2021-10-16 ID:319944
  • Nema23适配行星减速传动构件结构设计
  • Nema23适配行星减速传动构件结构设计
  • Nema23适配行星减速传动构件结构设计

  做非标自动化设备选型的时候,经常会碰到步进或者伺服电机输出扭矩不够、转速过高、负载惯量不匹配的问题,这时候行星减速构件就是非常常用的传动解决方案,这次的这款适配Nema23安装规格的行星减速结构,就是针对57mm安装面的电机做的配套设计,在小型自动化设备、3D打印传动结构、小型数控进给轴、包装设备的送料机构里都有非常广泛的应用场景。

  从实际使用的角度来说,这类行星减速结构最核心的作用就是在不增大电机规格的前提下,通过齿轮啮合的传动比放大输出扭矩,同时降低输出轴的转速,让电机工作在效率更高的转速区间,另外行星结构本身的多齿啮合特性,还能提升传动系统的刚性,降低负载端的振动回传到电机轴上,提升整套传动机构的运行稳定性。很多新手工程师做选型的时候容易忽略安装边界的匹配问题,这款结构的安装法兰直接适配标准Nema23也就是57mm安装距的电机,输入端的轴孔配合尺寸完全对应57系列步进或者伺服电机的输出轴规格,不需要额外做转接法兰,安装的时候直接对位锁紧就可以完成装配,能大幅减少设计阶段的适配工作量,也避免了自行设计转接件带来的同轴度误差问题。

  从设计思路上来说,这款行星减速结构采用的是一级行星传动架构,减速比设定为1:4,这个减速比属于小减速比的范畴,适合对输出转速要求不算特别低、同时需要一定扭矩放大的场景,比如小型输送带的驱动、点胶设备的位移轴、小型机械手的关节传动,这类场景不需要太大的减速比,但是对传动背隙有一定要求,一级行星结构相比多级结构传动链更短,背隙更容易控制,传动效率也更高。结构上采用方形的安装法兰设计,输入端和输出端都采用方形法兰结构,安装孔位对称分布,不管是水平安装还是垂直安装都能保证受力均匀,外壳采用一体化的筒状结构,能保证内部齿轮啮合的同轴度,同时提升整体的结构刚性,避免负载较大的时候出现壳体变形影响齿轮啮合精度的问题。

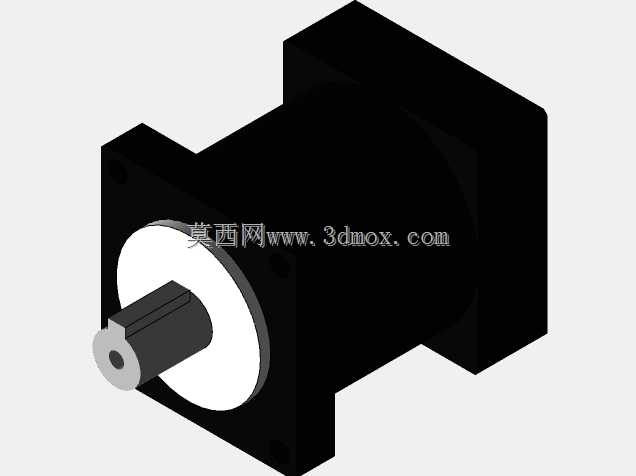

  在尺寸边界上,这款结构的安装法兰边长为57mm,完全匹配Nema23电机的安装尺寸,输入端的轴孔深度和直径都对应标准57电机的输出轴,输出轴采用带键槽的圆柱轴设计,方便和负载端的联轴器、同步轮或者齿轮做连接,整体的轴向长度控制得比较紧凑,不会占用太多的安装空间,对于设备内部安装空间比较局促的场景非常友好。内部的行星轮采用均匀分布的设计,三个行星轮同时和太阳轮、内齿圈啮合,载荷被均匀分配到三个啮合点上,相比普通的定轴齿轮传动,能承受更大的径向和轴向负载,同时运行的时候噪音更低,传动更平稳。

  做结构设计的时候,这类标准适配的减速构件模型能帮工程师节省大量的建模时间,不需要从零开始绘制每个齿轮、壳体、法兰的细节,直接导入装配体之后就可以做安装干涉检查、布局排布,确认和周边结构的间隙是否足够,安装孔位是否对齐,轴伸长度是否匹配负载端的连接需求。很多工程师在做小型设备设计的时候,经常会因为减速构件的尺寸没核对好,导致后期装配的时候出现电机和设备机架干涉、输出轴和负载连接长度不够的问题,用精准的三维模型提前在装配环境里做校验,就能提前规避这类装配问题,减少后期打样整改的成本。

  从实际应用的细节来看,这款1:4减速比的结构,输出转速是电机转速的四分之一,输出扭矩理论上可以放大到电机额定扭矩的四倍左右,当然实际选型的时候还要考虑传动效率、负载的冲击系数,预留足够的安全余量。行星结构本身的背隙控制也是这类构件的核心指标,这款结构在设计的时候就考虑了齿轮侧隙的控制,通过合理的公差配合,保证正反转切换的时候回程间隙控制在较小的范围内,适合需要频繁正反转、定位精度有一定要求的传动场景,比如小型雕刻机的进给轴、自动锁螺丝机的位移驱动,这类场景如果背隙过大,就会出现定位误差累积,影响设备的加工或者装配精度。

  另外在安装维护的角度,这款结构的壳体采用密封设计,内部可以填充润滑脂,出厂装配完成之后不需要频繁补充润滑,日常使用的维护成本很低,两端的轴承选型也匹配对应的负载能力,能承受径向的皮带拉力或者齿轮传动的径向力,不会因为径向负载过大导致轴承过早损坏。输出轴的密封结构也能避免内部的润滑脂泄漏,同时防止外部的粉尘、碎屑进入齿轮腔内部,在有少量粉尘的生产车间环境里也能稳定运行,不需要额外做复杂的防护结构。
