气动驱动500毫米规格管道阻尼器设计

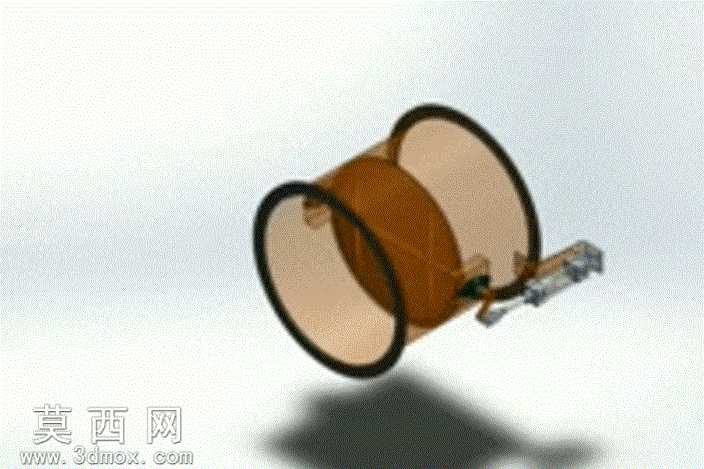

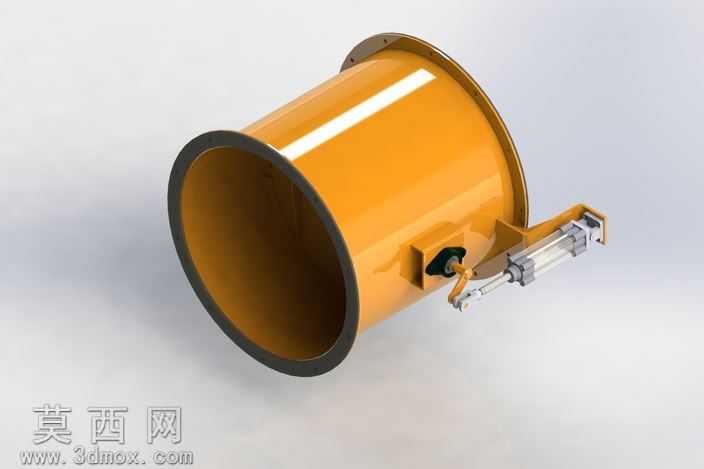

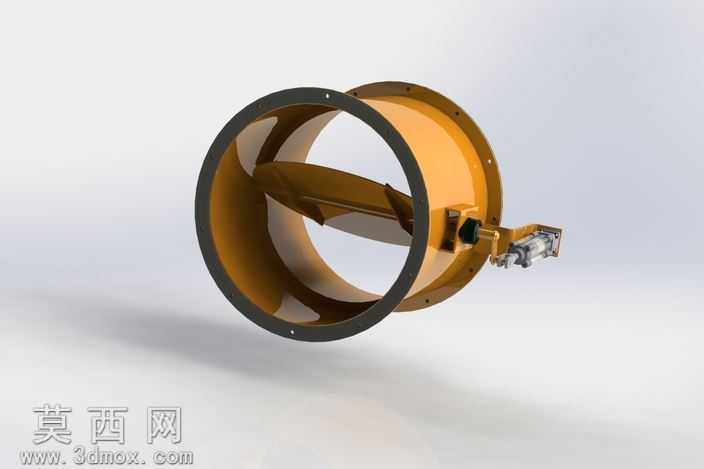

本作品为公称通径500毫米的气动式管道阻尼器三维建模成果，建模阶段严格遵循通风管路部件的工程设计规范，先以基准轴、基准面搭建整体装配定位框架，依次完成筒状阀体、内置调节叶片、端部密封法兰、气动执行机构、连接摇臂组件等零件的参数化建模。建模过程中对法兰安装孔位采用圆周阵列特征实现均布排布，对叶片转轴与阀体的配合位置预留合理的装配间隙，对气动执行器的输出轴与摇臂的连接结构做了贴合实际的结构还原，所有零件的配合关系完全符合实际机械装配逻辑，可直接用于装配干涉检查与工程图导出。渲染阶段采用实体建模软件自带的渲染模块完成效果输出，阀体主体赋予暖橙色哑光金属漆材质，模拟实际通风设备常用的喷涂防锈漆面效果，法兰密封边赋予深灰色哑光橡胶材质，还原密封胶圈的视觉质感，气动执行机构部分赋予银灰色金属与黑色工程塑料组合材质，区分不同零部件的材质属性，场景采用柔和的漫反射环境光搭配定向主光源，清晰呈现阻尼器的整体轮廓与结构细节，避免过度反光遮挡结构特征。结构设计上，该阻尼器采用圆筒式直通阀体结构，内置单片式流线型调节叶片，叶片边缘做圆弧过渡处理以降低风阻，侧置的气动执行机构通过摇臂带动叶片转轴转动，实现管路通断与开度调节功能，法兰端面上的安装孔位匹配对应通径的通风管道连接标准，可直接对接同规格的通风管路系统。设计思路围绕工业通风系统的风量调节需求展开，在保证结构强度的前提下简化了不必要的冗余结构，既保证气动驱动的动作可靠性，也兼顾了零部件的加工工艺性，所有结构特征均对应实际可加工的零件形态，无脱离生产实际的理想化设计，模型可用于通风系统方案展示、产品结构验证、安装模拟等多种场景。
