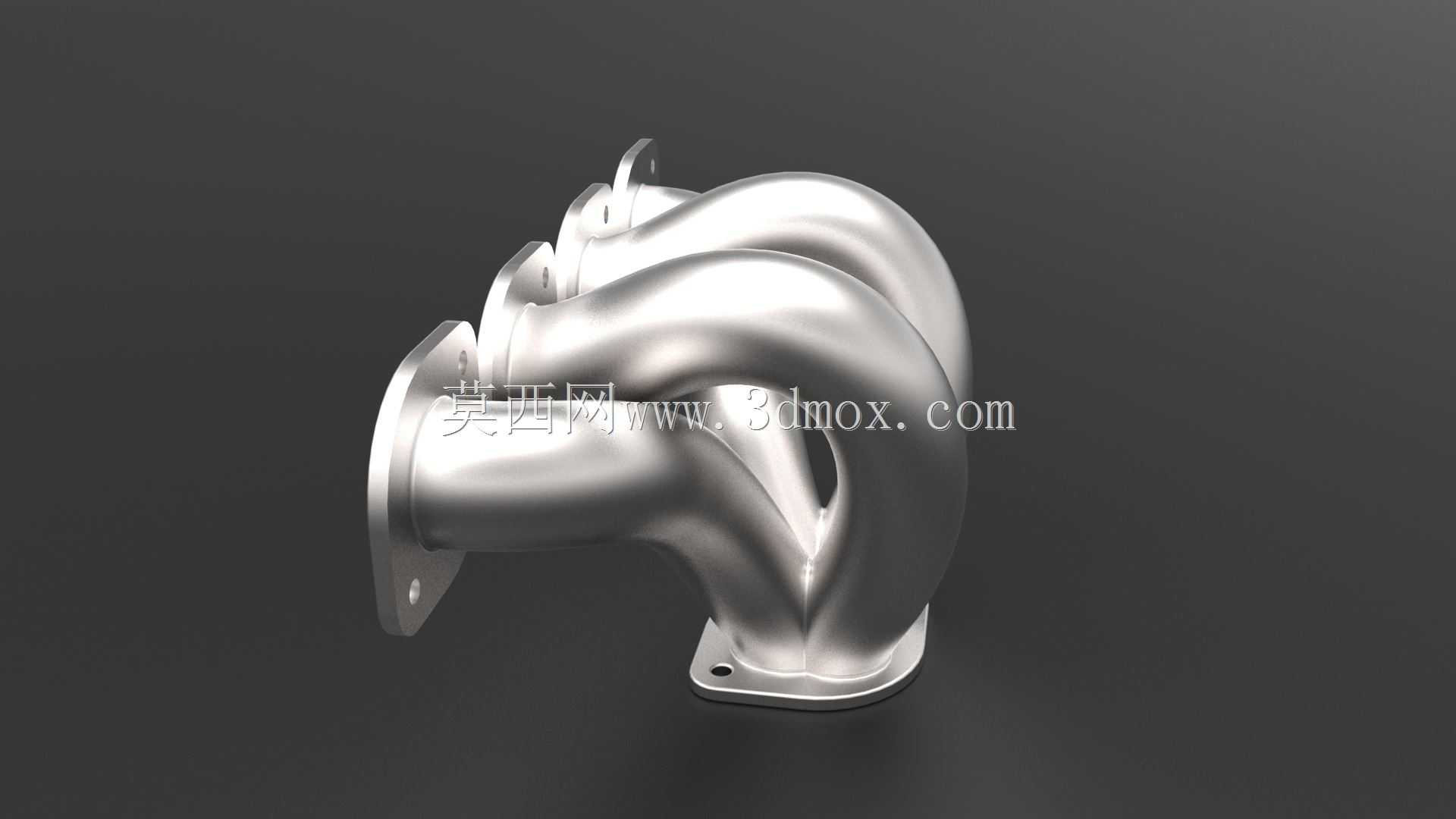

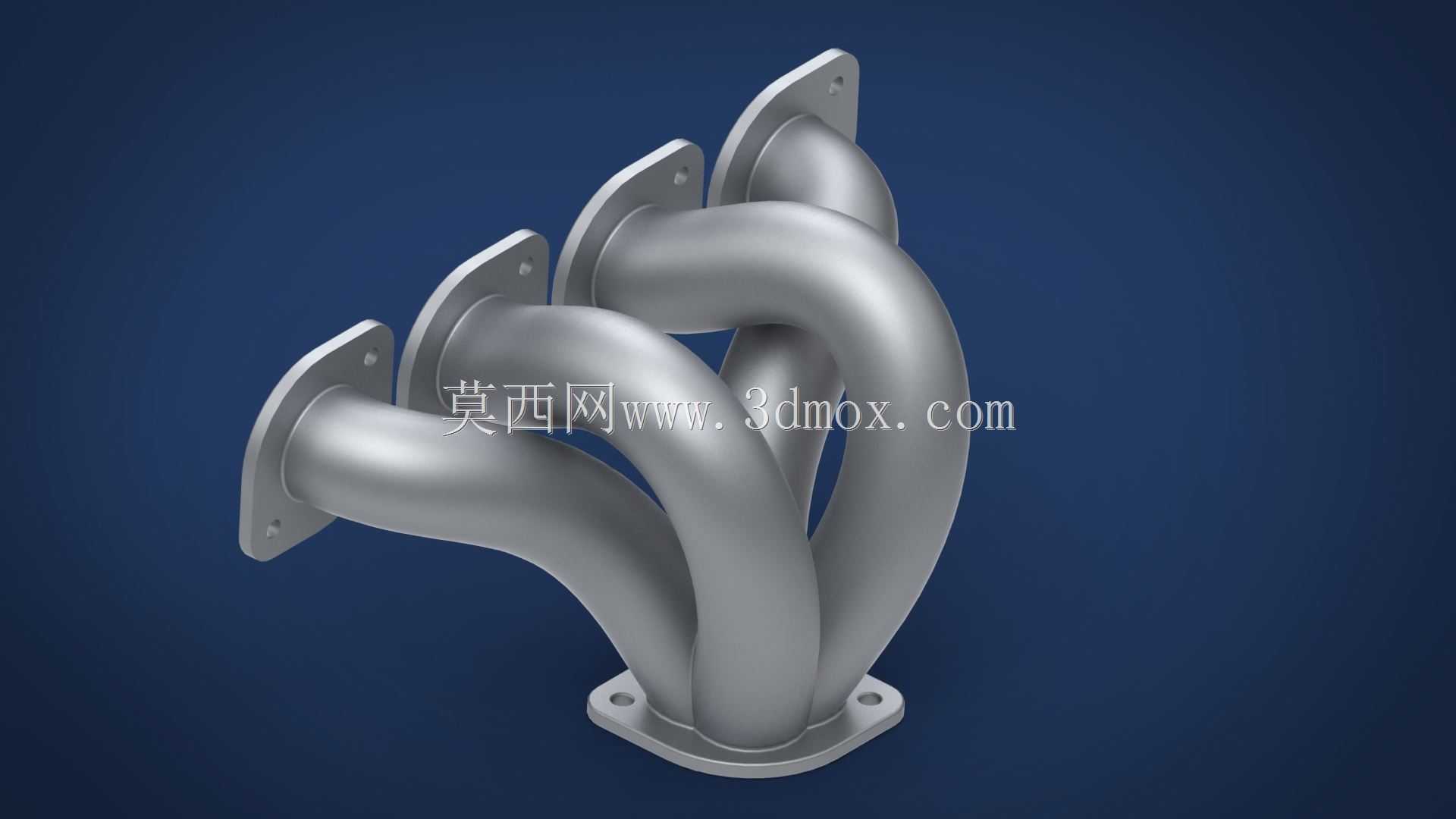

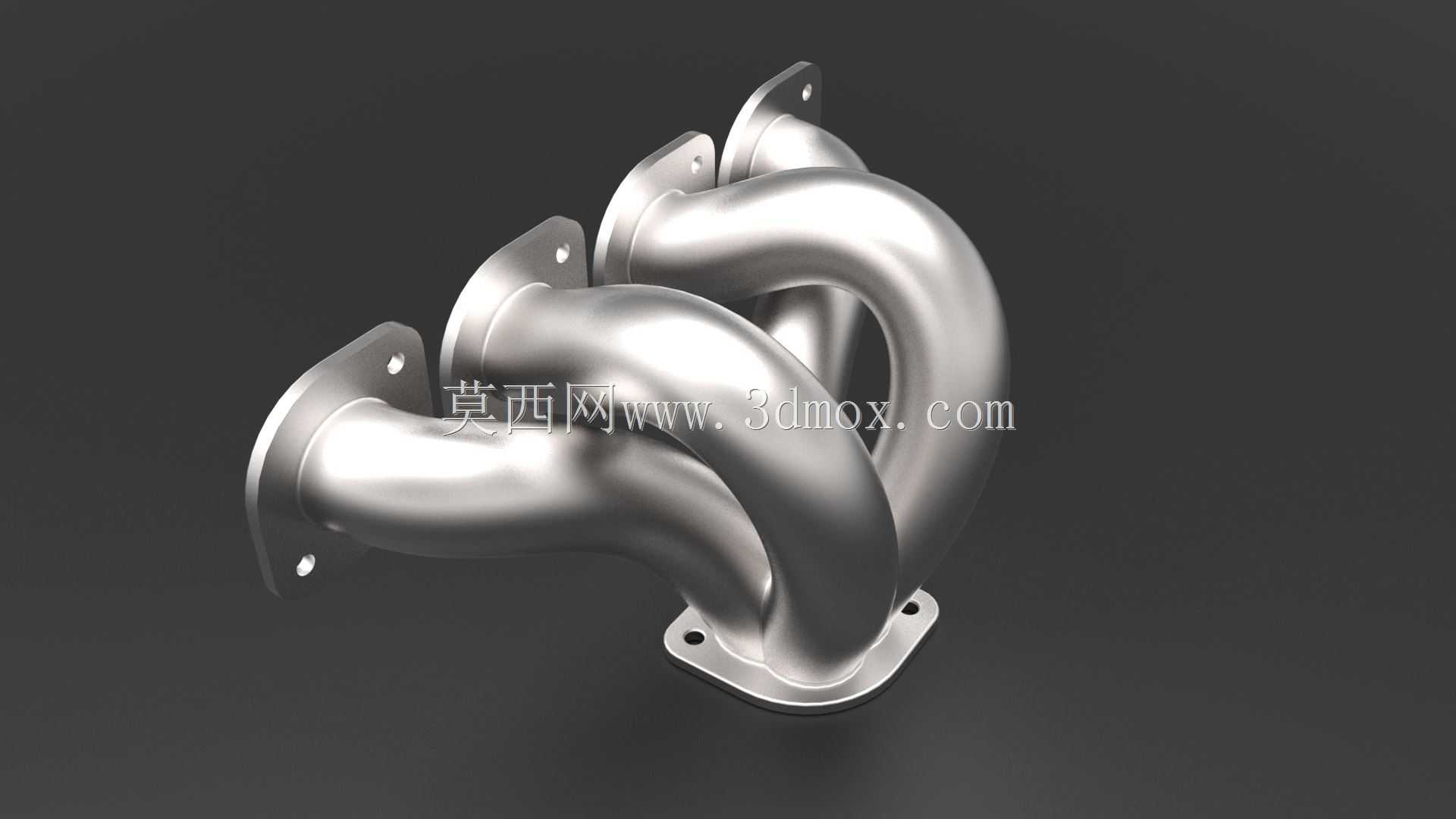

四涡轮增压16缸发动机用等长涡轮排气歧管

在大排量多缸高性能动力单元的开发流程中，排气歧管的结构设计直接决定了涡轮增压器的响应效率、各缸排气干涉程度以及整机的动力输出平顺性，这套适配16缸四涡轮增压布局的排气歧管，从初始建模阶段就完全围绕多缸机的排气脉冲特性做针对性优化，没有沿用常规量产V型机的歧管排布逻辑。从实际装机场景来看，这类歧管主要匹配大马力高性能乘用车辆的动力总成，单台发动机共配置4组相同结构的歧管，分别对应四个气缸组的排气导出需求，每组歧管负责整合4个气缸的排气气流，将其平稳导入对应涡轮的进气侧，避免不同气缸的排气脉冲在管腔内形成紊流抵消，影响涡轮的起转速度。从结构功能上看，歧管的每一段支管都做了等长路径设计，不管是靠近涡轮端的气缸还是远离涡轮端的气缸，排气从排气门出口到涡轮蜗壳入口的流经长度完全一致，这一设计能保证各缸的排气背压差值控制在极小范围内，不会出现某一缸排气阻力过大导致的扫气不充分问题，也能让四个涡轮的工作转速保持高度同步，避免四涡轮协同工作时出现动力输出的阶跃波动。设计过程中首先确定的是安装边界：法兰端的螺栓孔位完全对应气缸盖的排气道口位置，密封面的平面度公差在建模阶段就预留了后期精加工的余量，法兰厚度根据排气最高工作温度下的热变形量做了加厚处理，避免长期高温工作后出现密封面翘曲导致的排气泄漏问题；歧管和涡轮连接的出口端法兰，匹配对应型号涡轮的入口尺寸，安装角度避开了发动机舱内的周边附件，包括冷却管路、线束走向、悬置安装点的位置，不会出现装机后和周边部件的运动干涉。支管的弯曲弧度全部采用大曲率顺滑过渡，没有出现直角弯折或者截面突变的结构，尽可能降低排气在管内流动的沿程阻力，管壁厚度根据不同位置的热负荷做了差异化设定，靠近排气门的支管段因为直接接触高温排气，壁厚适当增加来提升抗热疲劳性能，靠近涡轮出口的位置则在保证结构强度的前提下适当优化壁厚，降低整套歧管的整体重量，减少发动机上部的簧下质量负载。建模过程中还提前做了热膨胀量的预留计算，歧管整体的热伸长方向通过支管的弯曲走向做了自然导向，不会因为工作时的高温膨胀对气缸盖或者涡轮壳体产生额外的安装应力，避免长期交变热应力下出现焊缝开裂或者法兰变形的问题。管身的加强筋结构全部隐藏在支管的连接交汇位置，没有额外增加突出的结构，既保证了交汇位置的结构强度，也不会额外占用发动机舱的布置空间。从实际使用的角度出发，这套歧管的结构设计也兼顾了后期的维护便利性，氧传感器的安装座位置预留合理，不需要拆卸周边其他附件就能完成传感器的拆装检修，所有的安装螺栓都预留了足够的工具操作空间，装机或者拆解时不需要使用特殊的专用工具。对于多缸大排量发动机来说，排气歧管的设计从来不是简单的管路拼接，每一段支管的走向、每一个弯曲的曲率半径、每一处法兰的安装角度，都需要同时兼顾气流效率、结构强度、热变形补偿、安装空间限制这几个核心维度的要求，这套歧管的建模过程中反复调整了十几次支管的排布角度，最终在有限的布置空间内实现了等长排气、低流阻、高结构强度的平衡，完全适配四涡轮16缸动力单元的高性能排气需求，能够在全转速区间内保证排气气流的顺畅导出，为涡轮增压器提供稳定的排气脉冲输入，减少涡轮迟滞现象，提升动力响应的速度，同时也能降低排气系统的工作振动，减少排气噪声的产生。
