双缸脚踏式轮胎充气泵结构设计

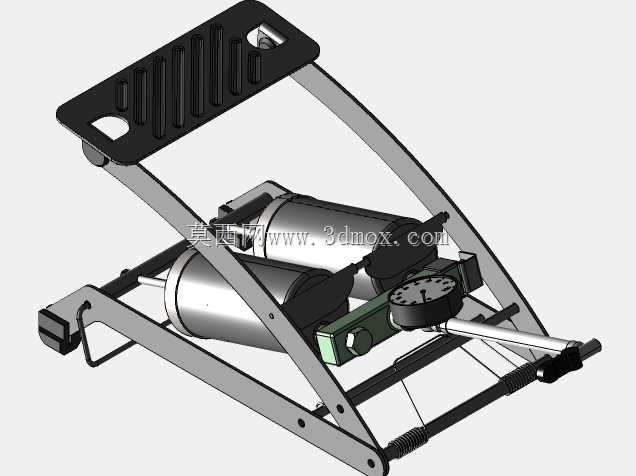

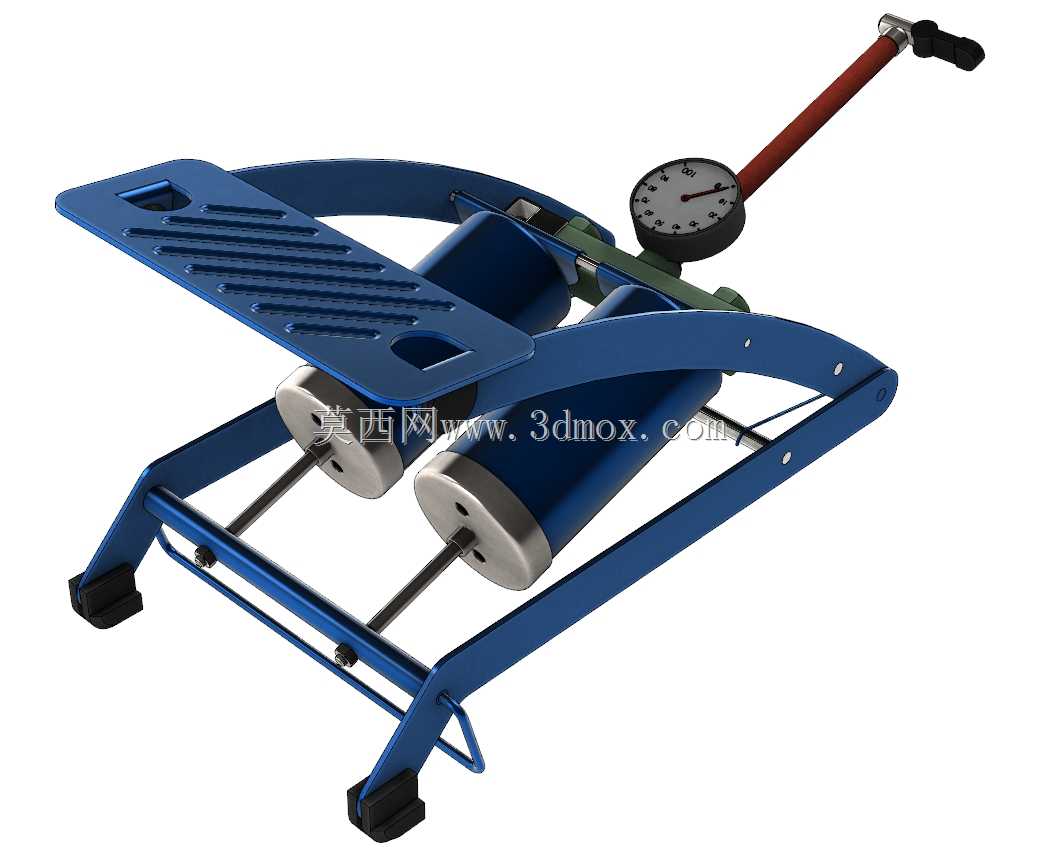

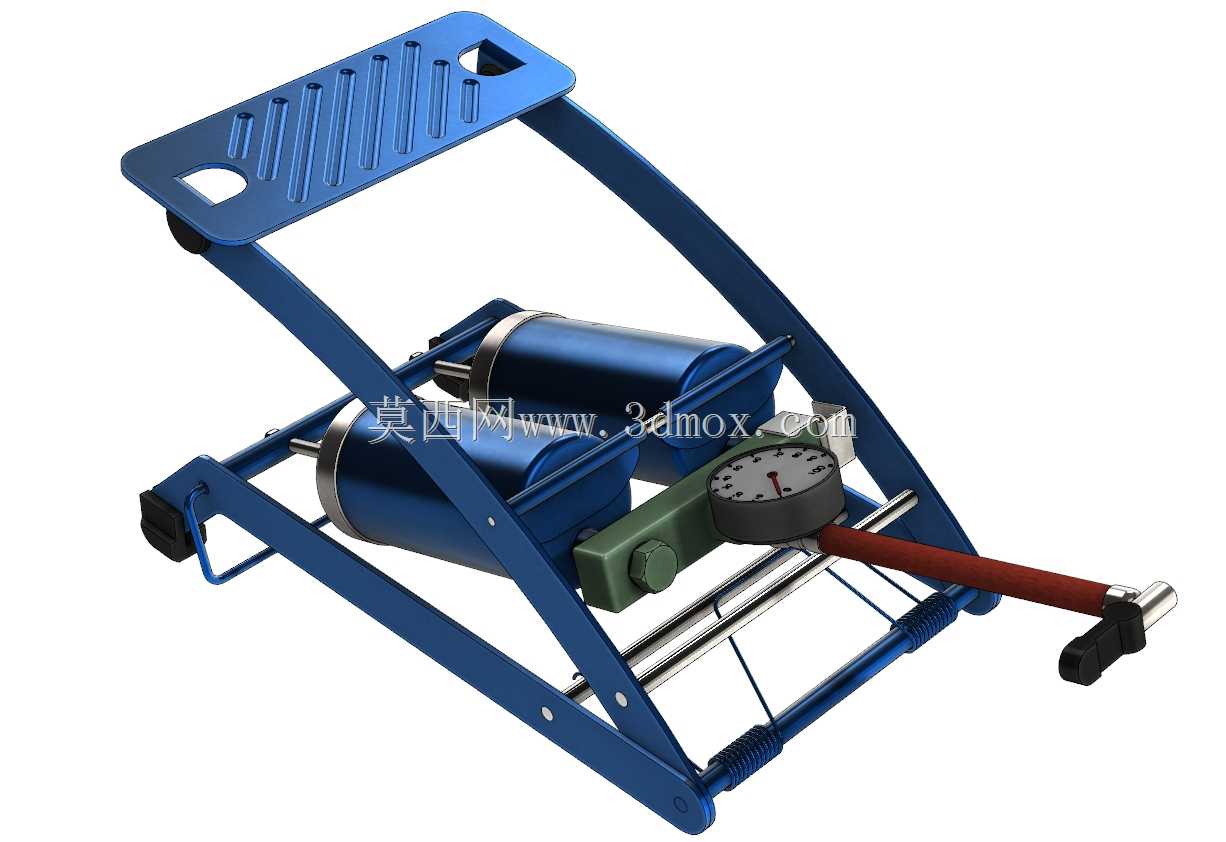

　　日常汽修场景、家用车辆应急维护、非机动车维修点的充气作业里，脚踏式充气设备始终占据不小的使用比例，相比电动充气泵，这类纯机械结构的设备不需要外接电源，不存在电路故障、电池亏电的隐患，户外无供电场景下的适配性更强，相比单缸脚踏泵，双缸结构的充气效率提升明显，能够在更少的踩踏次数下达到目标胎压，大幅降低操作人员的体力消耗。这款双缸脚踏充气泵采用剪式折叠支撑结构作为主体承载框架，踩踏踏板与底部支撑脚之间通过铰接连杆形成省力杠杆结构，踏板表面冲压有纵向防滑凸棱与镂空减重孔，既能够保证踩踏时脚部不会打滑，也能控制整体设备的自重，方便随车携带收纳。两个平行布置的气缸通过铰接支座固定在框架内侧，气缸活塞杆端与踏板下方的联动摆臂连接，踩踏踏板时，

　　两个气缸同步完成压缩行程，相比单缸结构单次踩踏的排气量提升近一倍，对于家用轿车这类胎压要求在2.2-2.5bar的轮胎，能够在较短时间内完成充气作业。气缸输出端连接有集成式气路阀块，阀块上集成了单向阀、泄压阀与压力表接口，压力表采用径向安装结构，表盘朝向操作人员一侧，踩踏过程中可以直观读取当前输出气压，避免充气过量造成轮胎损伤，阀块输出端连接有耐高压橡胶气管，气管末端配备通用美式气门嘴接头，能够适配绝大多数机动车、非机动车的轮胎气门嘴，不需要额外更换转接头。设备的框架采用冷轧钢板冲压折弯成型，铰接位置采用带衬套的铆钉连接，长期往复踩踏也不会出现铰接松旷的问题，框架底部的四个支撑脚都套有橡胶防滑垫，在光滑的水泥地面、

　　瓷砖地面作业时也能保持设备稳定，不会出现滑移错位的情况。折叠状态下设备整体厚度较薄，可以轻松放入车辆后备箱的储物格、家用工具箱内，不会占用过多收纳空间，展开后踏板的离地高度符合人体工学设计，踩踏时腿部不需要过度弯曲，施力过程更加顺畅。气路部分的密封件采用耐老化橡胶材质，长期存放也不会出现密封失效、漏气的问题，泄压阀的开启压力经过校准，当输出气压超过安全阈值时会自动泄压，避免气缸内部压力过高造成结构损坏。从设计逻辑来看，这款设备优先考虑了无供电场景下的使用可靠性，所有运动部件都采用纯机械连接，没有易损的电子元件，日常维护只需要定期在铰接位置涂抹少量润滑脂，检查气路密封件的老化情况即可，不需要复杂的保养流程。在实际选型参考时，

　　需要注意这类脚踏泵的输出压力上限，常规家用版本的最高输出压力可以达到7bar左右，能够满足家用轿车、SUV、摩托车、自行车的充气需求，但是无法适配大货车、工程车辆的高压轮胎充气要求。安装边界方面，设备展开后的整体占地面积较小，不需要额外的固定安装，放置在平整地面即可使用，气管长度预留了足够的操作空间，连接轮胎气门嘴后不需要频繁挪动设备位置，就可以完成四个轮胎的充气作业。联动摆臂的行程经过匹配设计，踏板踩到底时气缸活塞刚好到达行程终点，不会出现活塞撞缸的问题，回程位置安装有拉伸弹簧，踩踏松开后踏板可以自动复位，不需要手动提拉踏板，连续作业的操作流畅度更高。
