龙珠主题单轮平衡穿戴代步装置结构设计

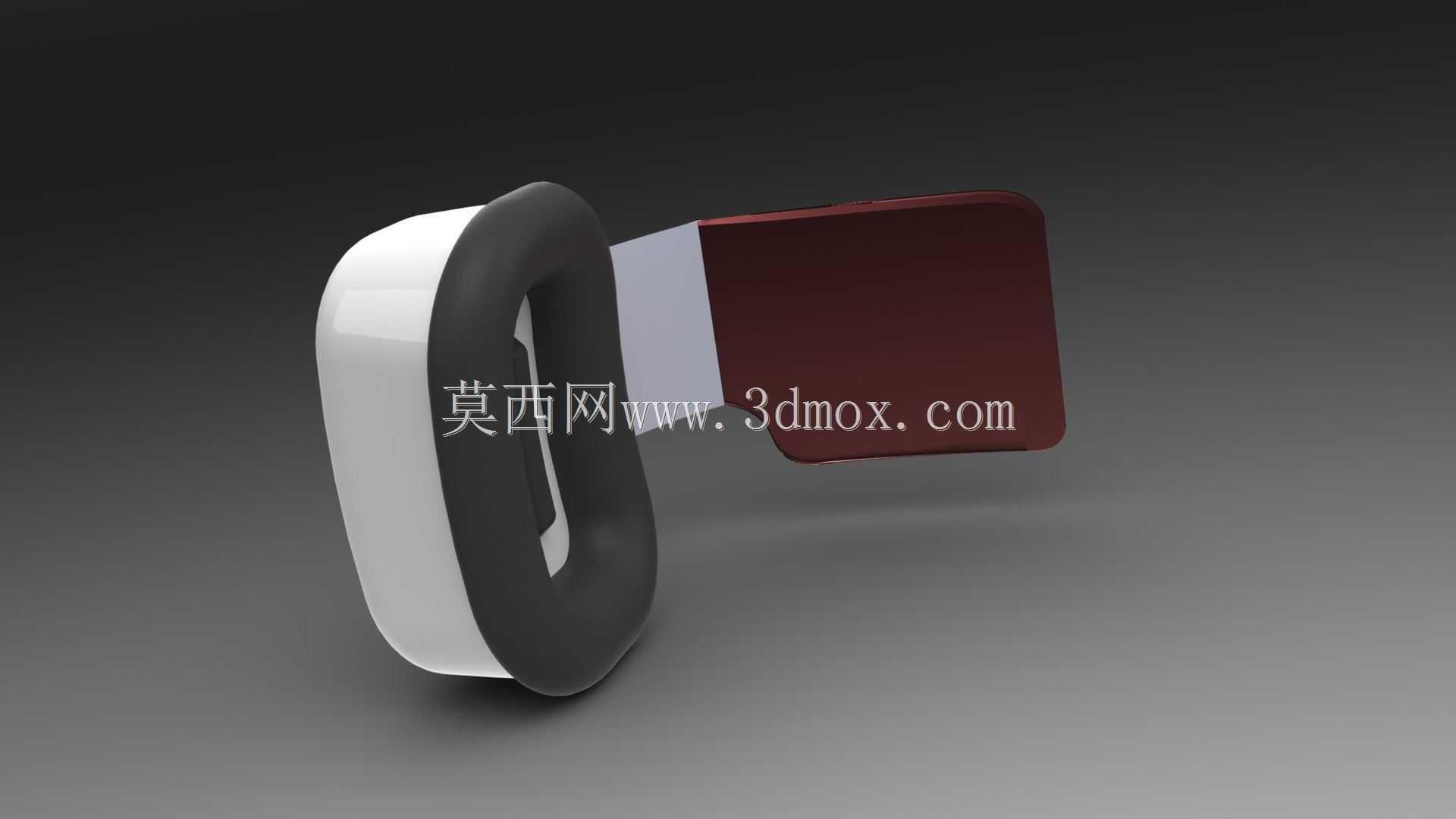

本次设计的单轮平衡穿戴代步装置，核心面向潮玩衍生的短途代步场景，适配室内休闲体验、主题场馆互动、潮玩周边收藏展示等多元使用需求，区别于常规平衡车的独立骑行形态，该装置采用鞋靴绑定式穿戴结构，使用者可直接将脚部与装置绑定，通过重心偏移实现行进、转向与制动，整体操作逻辑贴合日常行走的重心控制习惯，降低了初次使用的学习门槛。从功能特性来看，装置核心承载结构分为三个功能区段，靠近脚跟位置的主舱段内置动力轮组与平衡控制模块，轮组采用高弹橡胶材质外圈，既可以在平整的瓷砖、地坪路面提供足够抓地力，也能缓冲小幅度路面颠簸带来的震动，主舱外壳采用曲面弧度过渡设计，避免穿戴过程中棱角剐蹭裤腿或脚踝；中部连接段为柔性绑带结构，采用分层复合设计，内侧贴合鞋面的部分做了防滑纹理处理，外侧设置快拆卡扣，可根据不同鞋型的鞋面高度调整绑定松紧度，绑带与主舱的连接位置设置了隐藏式转轴，允许脚踝在穿戴状态下完成小幅度的俯仰动作，适配行走过程中的自然脚踝活动，避免长时间穿戴出现关节僵硬的问题；前段贴合鞋头位置的配重块采用低重心布局，平衡主舱段轮组的重量分布，让整个装置穿戴后整体重心落在脚掌中心区域，提升静止站立时的稳定性。设计过程中优先考虑了穿戴适配性的边界尺寸，主舱段整体宽度控制在120mm以内，避免穿戴后脚部过宽影响正常通行，轮组直径设置为160mm，兼顾越障能力与整体轻量化需求，绑带的可调长度范围覆盖35码到44码的常规成人鞋型尺寸，不需要额外更换配件即可适配多数使用者的鞋码。结构建模阶段重点处理了各部件的装配间隙，主舱上下壳的合模位置预留了0.2mm的装配公差，卡扣连接位做了导向斜角设计，方便生产组装时的对位安装，绑带与主舱连接的转轴位置设置了耐磨衬套，减少反复转动带来的结构磨损，延长装置的使用寿命。外壳曲面设计参考了龙珠主题载具的视觉特征，主体采用亮面白壳搭配酒红色装饰段，侧面设置主题标识嵌槽，可根据不同主题需求更换装饰贴片，兼顾结构实用性与主题辨识度。考虑到休闲使用场景的安全需求，轮组两侧设置了突出的防护边，即使装置发生小角度侧倾，防护边也会先接触地面形成支撑，避免轮组直接剐蹭地面造成失控，同时防护边采用圆角过渡，不会在侧倾支撑时刮花地面。整个装置的外露部件均做了圆角处理，所有棱边的圆角半径不小于2mm，避免使用过程中磕碰造成划伤。在结构强度校核层面，主舱壳体采用ABS塑料材质，壁厚设置为2.5mm，关键受力的转轴安装位做了局部加厚至4mm，并增设加强筋结构，可承受最大100kg的穿戴载荷，满足成人使用的强度需求；绑带内部嵌入了高强度尼龙编织层，拉伸强度满足反复穿戴拉扯的使用要求，不会出现绑带断裂的安全隐患。装置整体重量控制在1.2kg以内，单只手即可轻松拎取，日常携带收纳也不会占用过多空间，除了作为代步体验装置使用，该结构也可作为潮玩展示摆件，还原主题作品中的经典载具形态，适配潮玩收藏场景的展示需求。建模过程中对所有活动部件做了运动干涉检查，确认脚踝活动、轮组转动、卡扣开合过程中均无部件碰撞问题，装配层级清晰，拆分的零件均符合注塑生产的工艺要求，没有出现倒扣、壁厚不均等不利于量产的结构问题，后续如果要落地生产，仅需要根据注塑工艺参数微调局部拔模斜度即可开模生产。
