手持AC遥控器反向工程结构设计

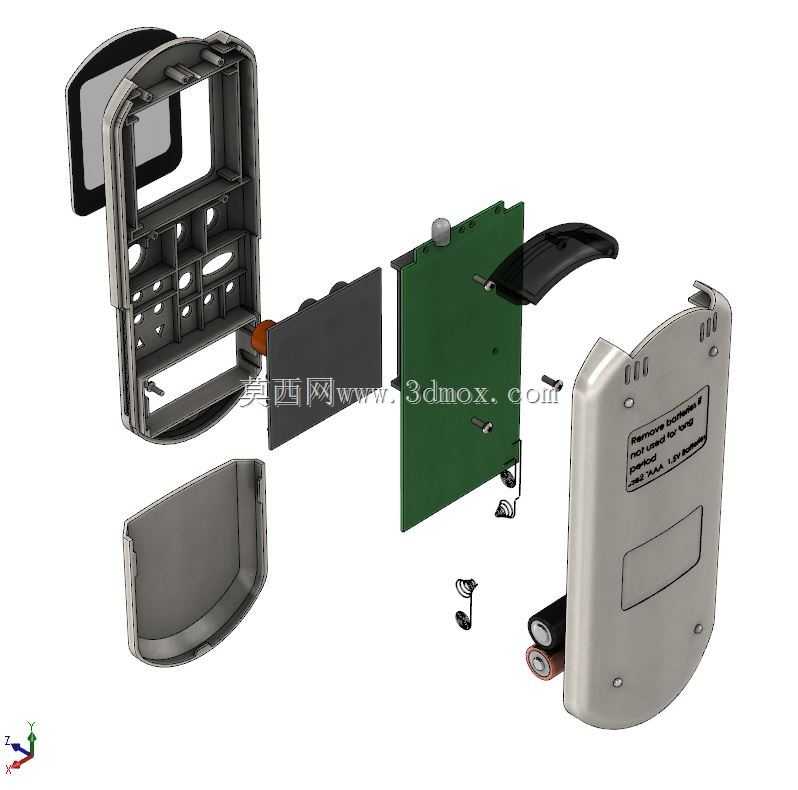

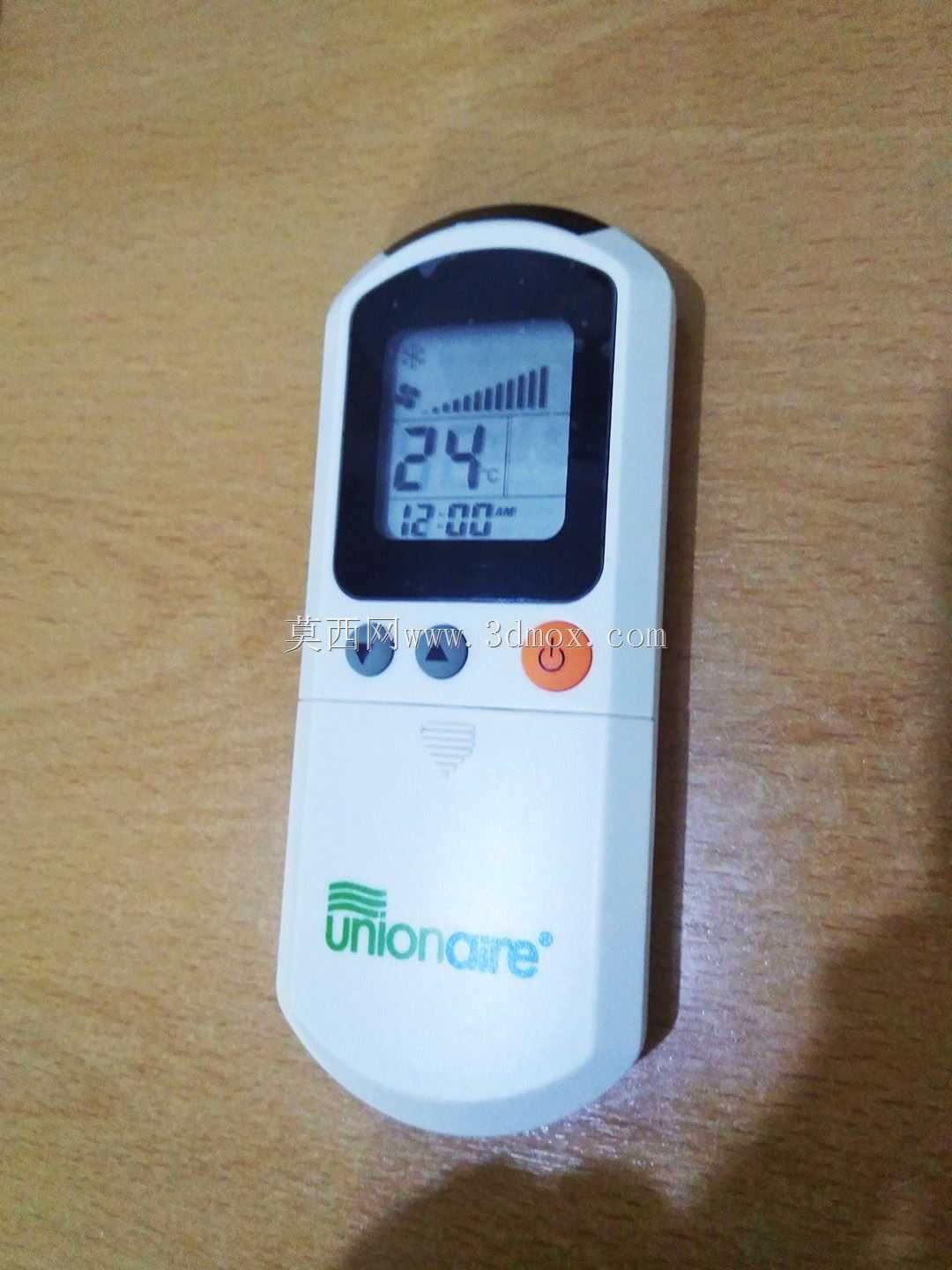

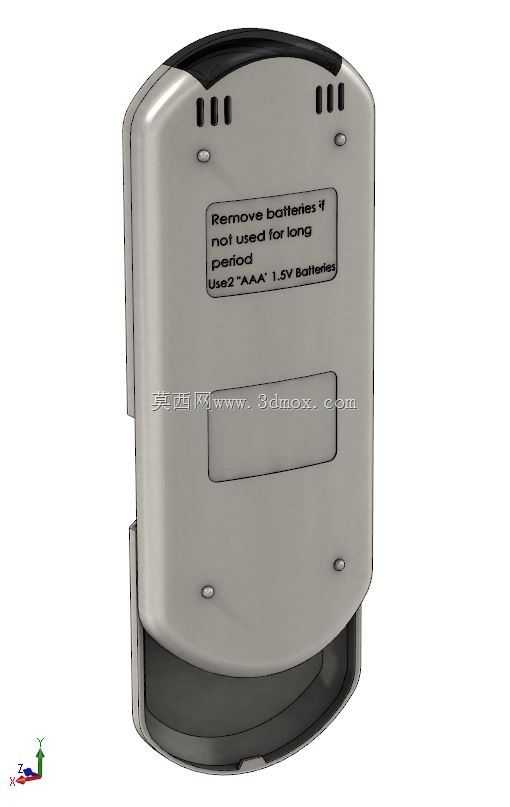

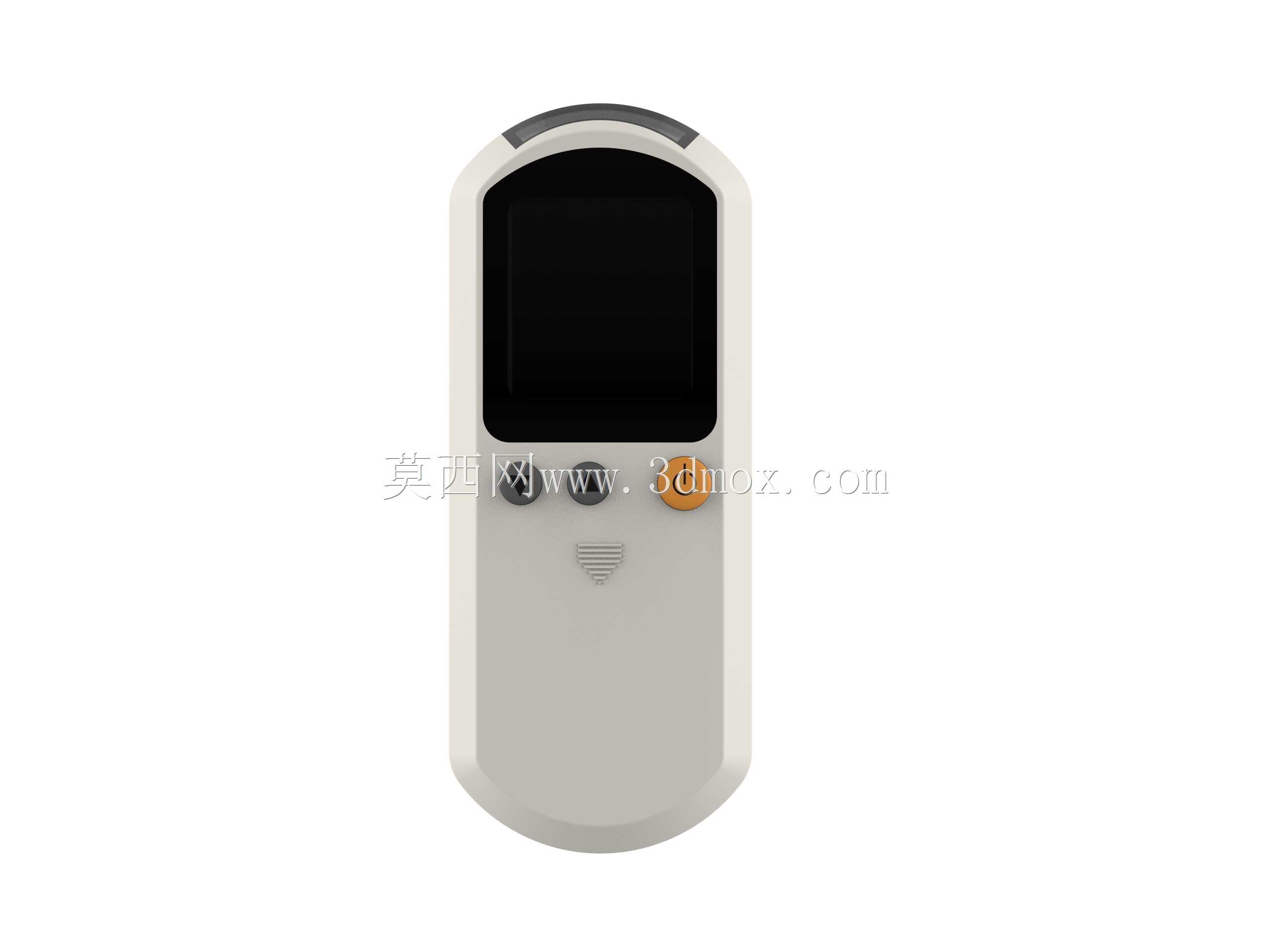

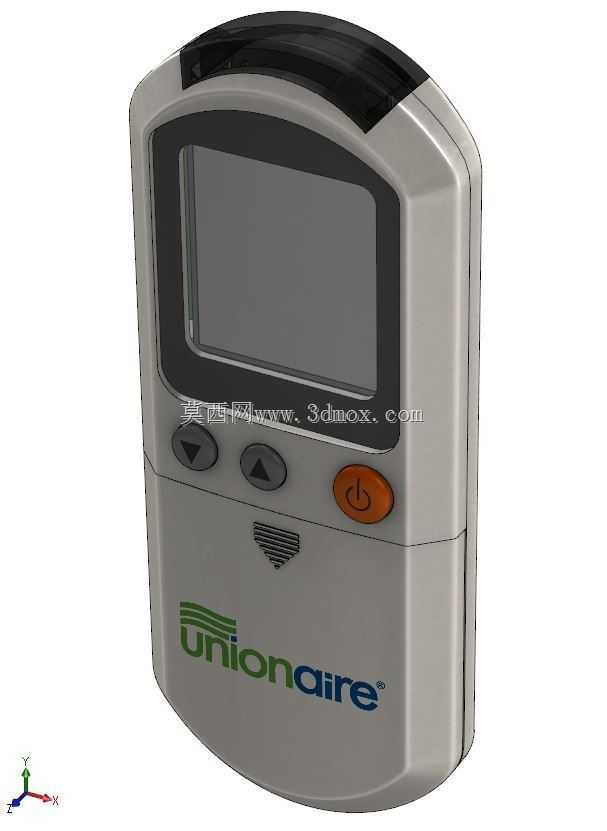

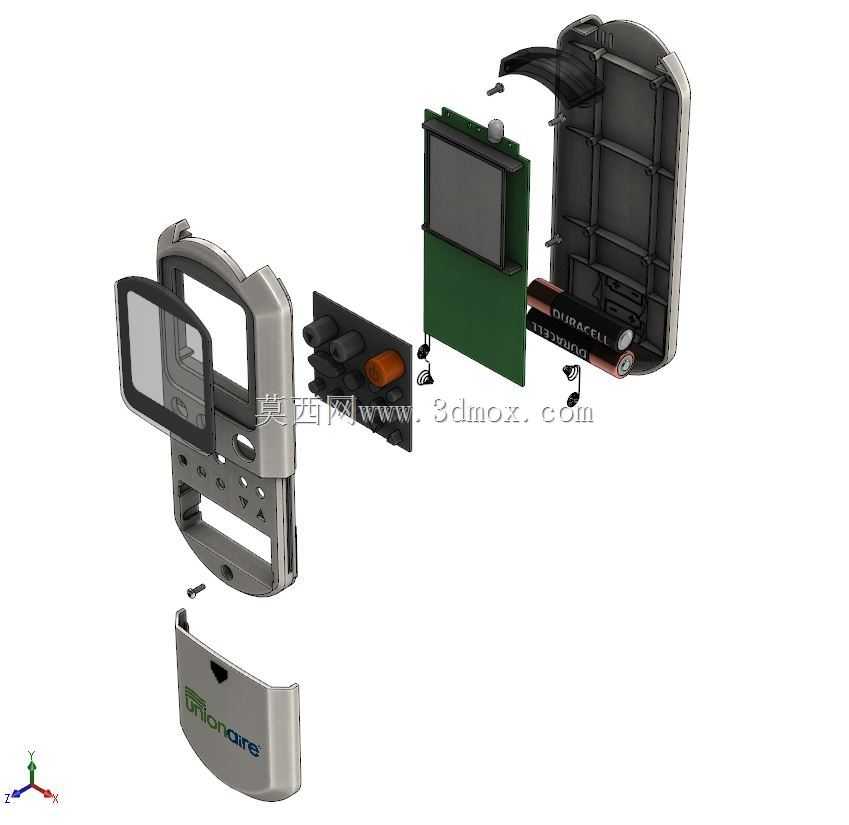

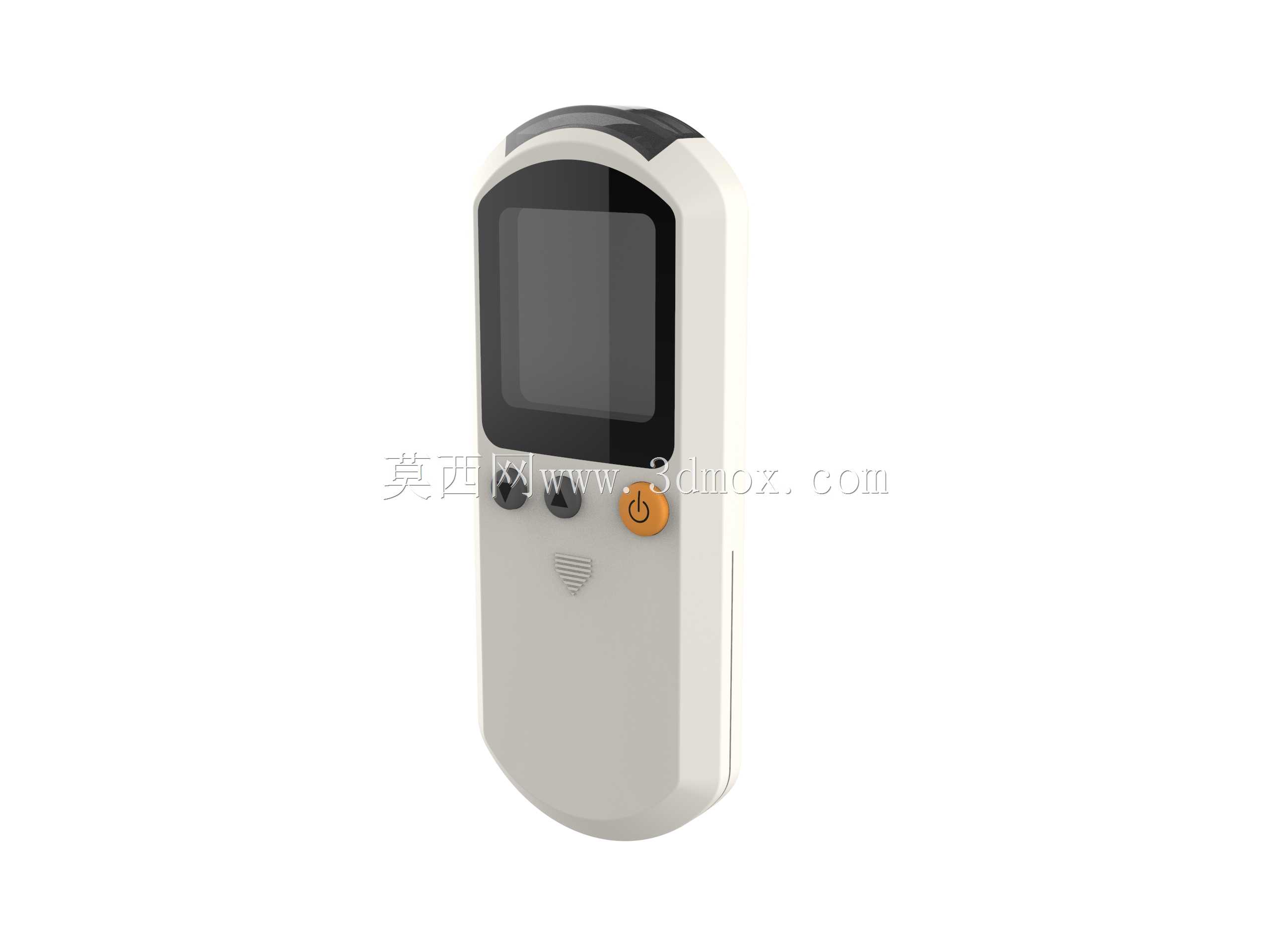

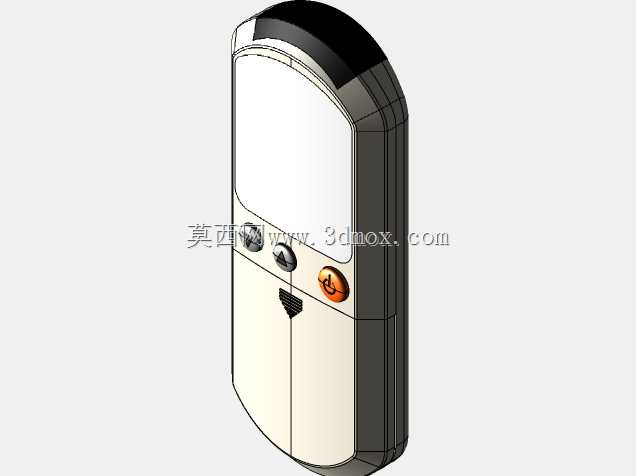

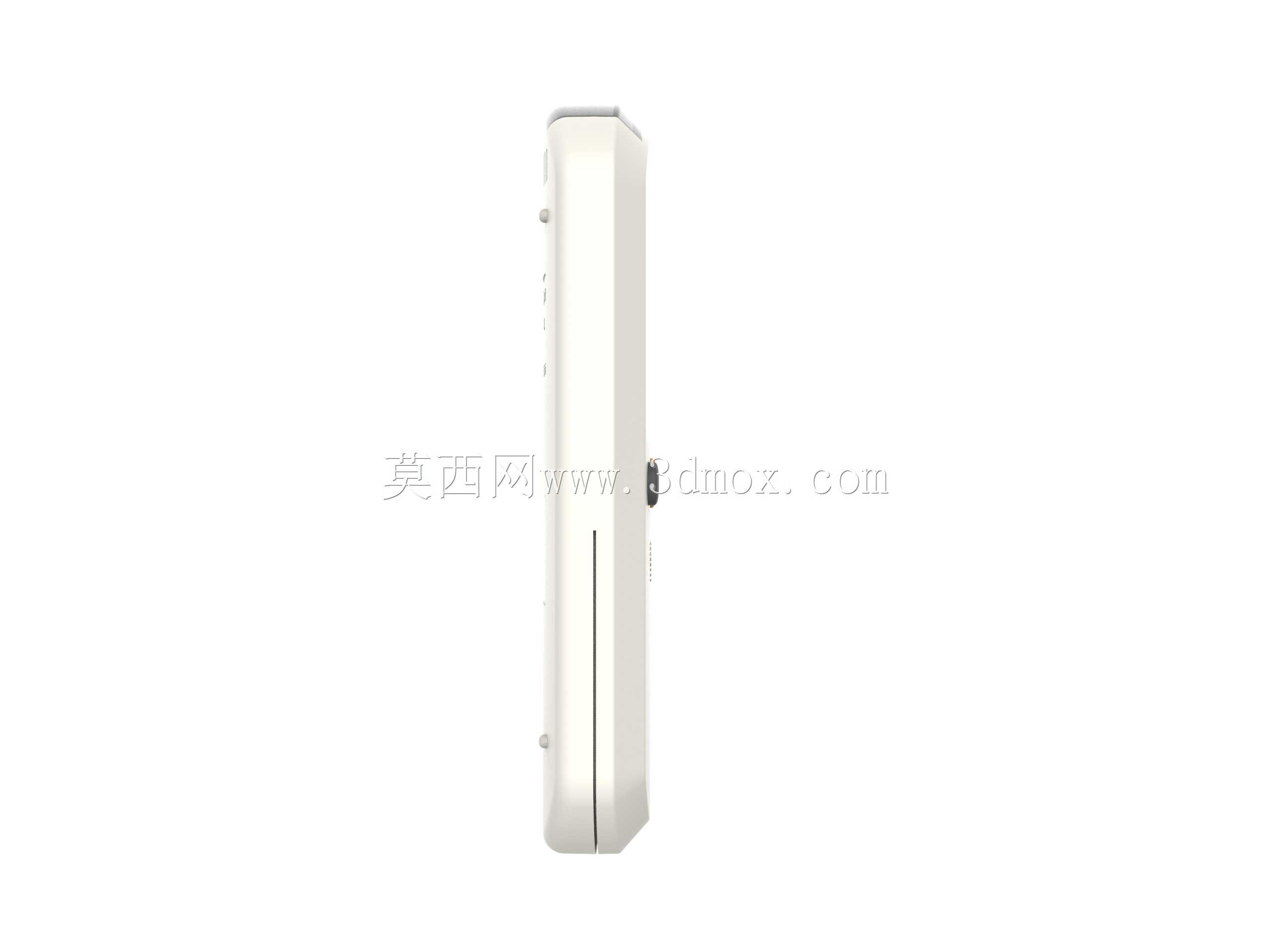

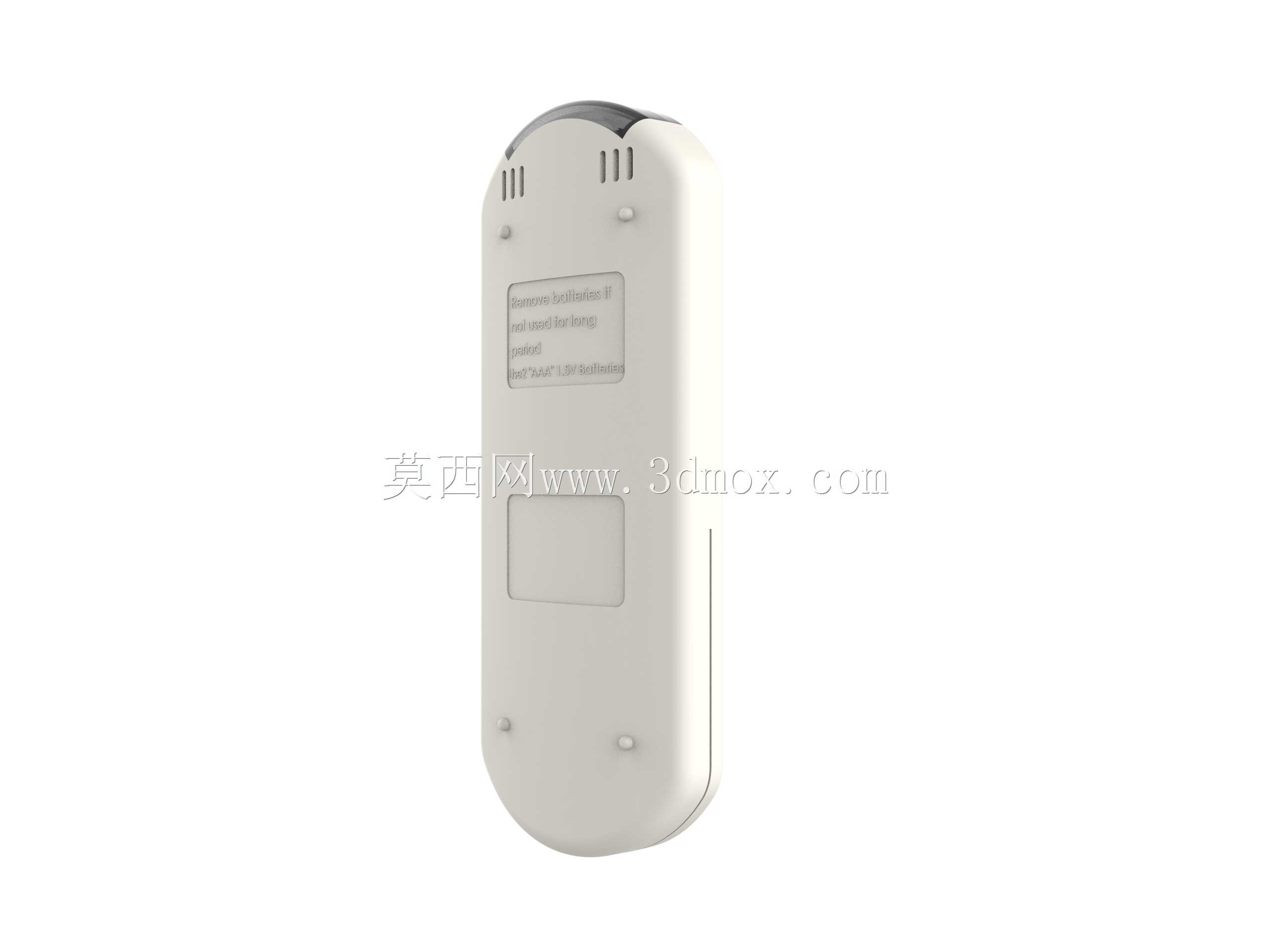

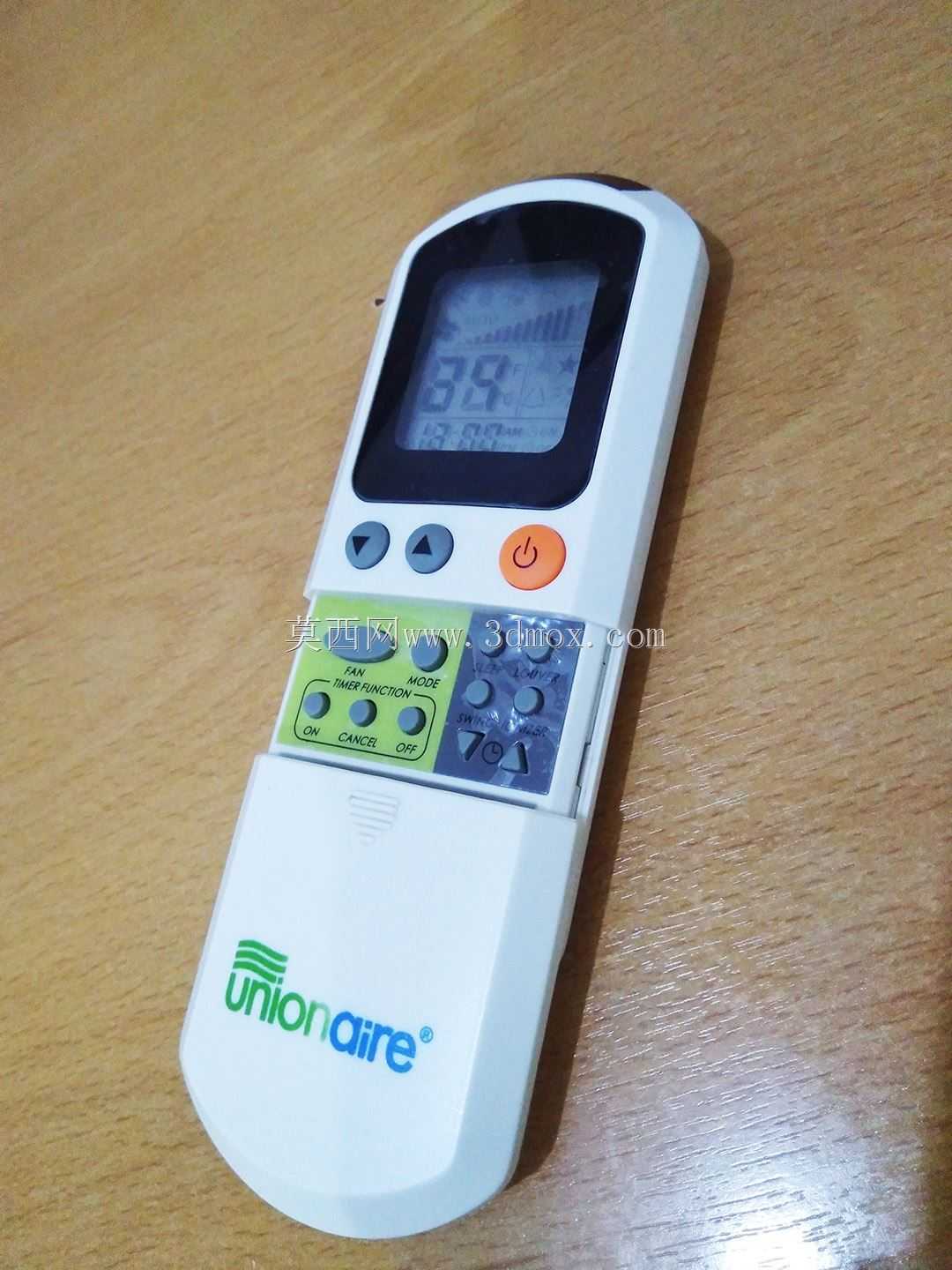

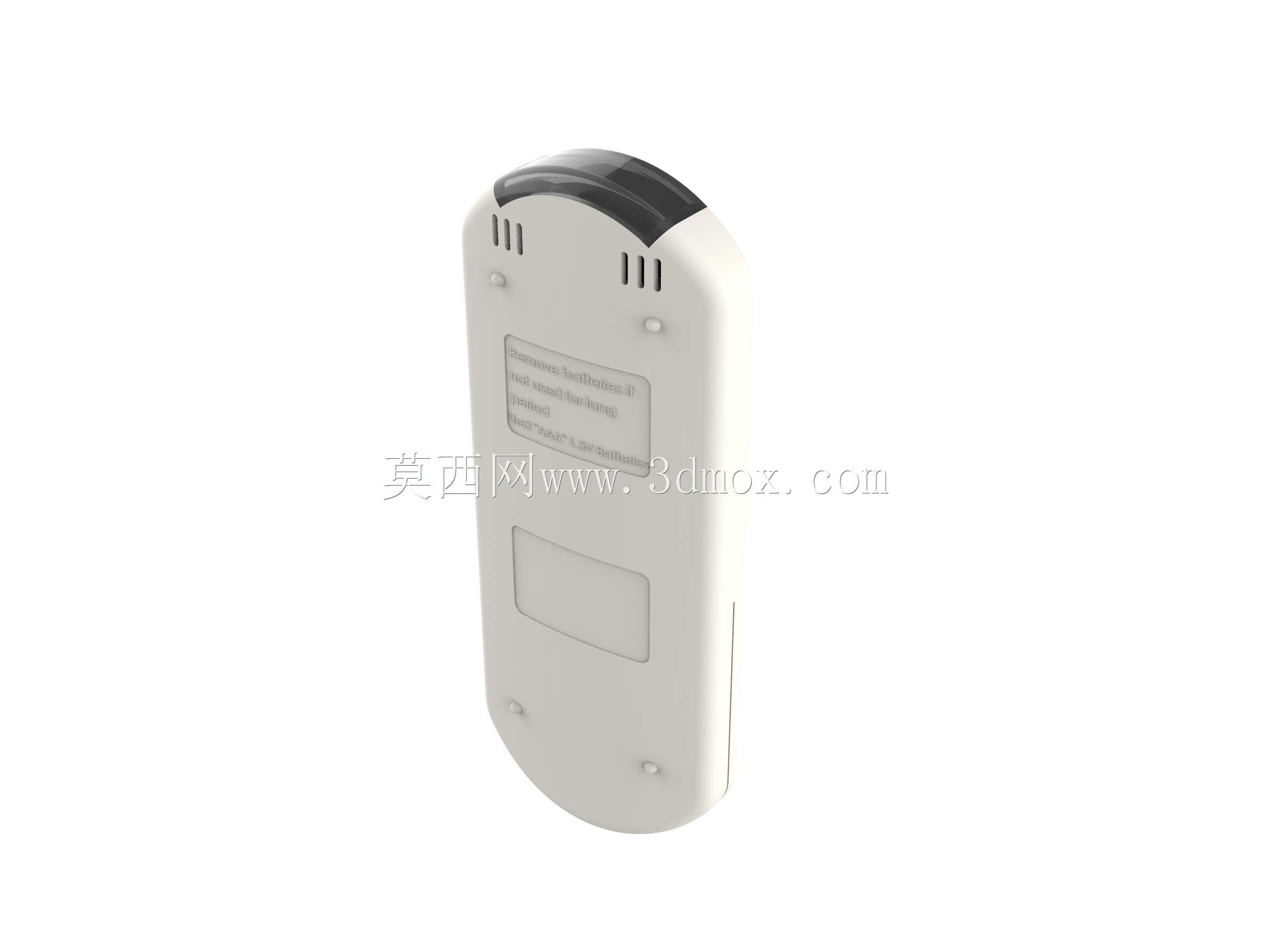

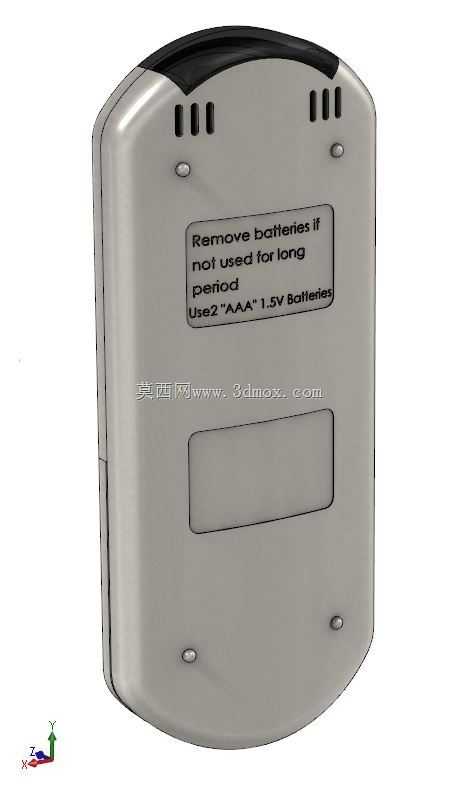

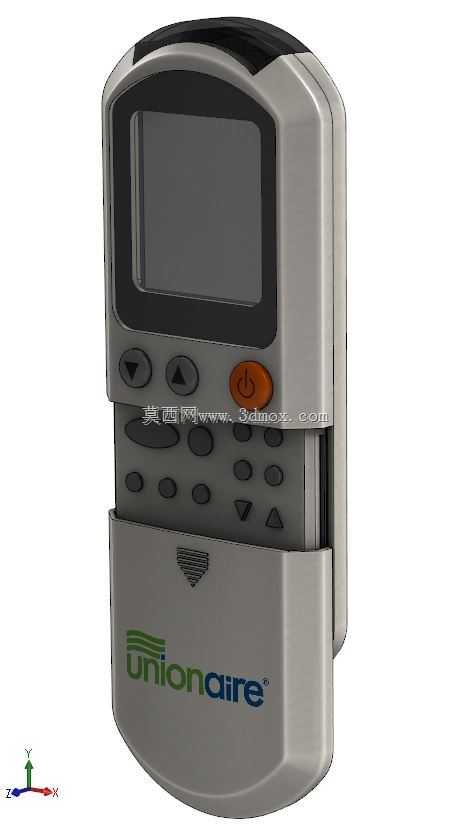

这款手持AC遥控器的结构设计，完全围绕家用及小型商用空调的近距离操控场景展开，日常使用中用户无需起身触碰空调主机，在3-8米的有效操控范围内即可完成温度调节、模式切换、风速调整、定时设置等核心操作，适配壁挂式空调、柜式空调、移动空调等多类民用空调产品，是空调系统人机交互环节的核心手持终端。从实际使用的人机交互逻辑出发，整机采用符合单手握持的长条形弧面造型，壳体侧边做了连续的圆角过渡，底部采用圆弧收边设计，单手握持时掌心与壳体曲面完全贴合，长时间握持操控也不会产生硌手的不适感，整机重量控制在80g以内，搭配两节7号干电池的供电方案，日常随身携带或者放置在茶几、床头柜等位置都不会占用过多空间。正面布局严格遵循用户操作习惯做分区设计，上方区域预留嵌入式显示屏安装位，屏幕周边做0.8mm的下沉台阶，用于贴合透明视窗镜片，既可以避免日常放置时屏幕被硬物刮花，也能让视窗与壳体表面保持齐平，减少积灰缝隙；屏幕下方依次排布功能按键区，三个实体按键采用等距排布，按键周边预留0.3mm的装配间隙，避免按键卡滞，最右侧的电源按键采用差异化的橙色配色，方便用户在光线不足的环境下快速识别定位，按键下方的三角形标识为红外发射端的对位标记，确保红外信号发射方向与用户握持时的指向保持一致，减少信号偏移导致的操控失效问题。壳体采用上下盖扣合的装配结构，上下盖的止口配合面做0.5mm的叠边设计，既可以提升壳体的装配贴合度，避免日常使用中缝隙进灰，也能增强壳体的整体结构强度，跌落时上下盖不会轻易松脱；内部预留PCB板安装柱、电池仓卡位、按键硅胶垫的定位槽，所有安装柱的高度统一做公差补偿设计，避免注塑件收缩导致的装配间隙不均，电池仓位置做了加厚的筋位支撑，更换电池时按压仓盖不会出现壳体凹陷变形的问题。反向工程的设计过程中，首先对实物壳体的壁厚做多点测量，主体壁厚统一控制在1.8mm，按键周边、安装柱位置的壁厚做渐变过渡，避免注塑生产时出现缩痕、缺胶等缺陷，所有外表面的脱模斜度控制在1.5°，内表面脱模斜度控制在1°，确保注塑生产时可以顺利脱模，减少后期修模的工作量。壳体边角位置全部做R2以上的圆角处理，既可以提升握持手感，也能避免注塑时尖角位置出现应力集中，提升产品跌落时的抗冲击性能，从1.2米高度自由跌落至水泥地面时，壳体不会出现开裂、卡扣断裂的问题。红外发射端的位置做了内凹的导光柱安装位，导光柱采用半透明PC材质，既可以汇聚红外信号提升发射距离，也能遮挡内部的发射管元件，保持外观的整体性。按键采用硅胶加塑料键帽的双层结构，硅胶垫的厚度控制在1mm，按键行程设置为0.8mm，按压力度控制在1.5-2N，按压时带有清晰的反馈手感，不会出现按键过软或者过硬的问题，键帽表面做细微的晒纹处理，避免手指出汗时打滑。整机的装配不需要额外螺丝，全部依靠周边的卡扣实现上下盖的固定，卡扣的间距控制在15mm以内，确保壳体配合面的缝隙均匀，缝隙宽度控制在0.1mm以内，不会出现明显的段差。设计过程中同步考虑了注塑生产的工艺性，所有筋位的厚度不超过主体壁厚的0.6倍，避免筋位背面出现缩痕影响外观，浇口位置设置在壳体底部的隐藏位置，后续去除浇口后不会在外观面留下明显痕迹，排气槽开设在卡扣位置和填充末端，避免注塑时出现困气导致的烧焦、缺胶问题。从实际使用的可靠性角度出发，按键的寿命测试要求达到10万次以上，硅胶垫的回弹性能在-10℃到60℃的环境温度下都能保持稳定，不会因为低温变硬导致按键卡滞，也不会因为高温变软导致按键塌陷。电池仓的接触弹片采用磷铜材质镀镍处理，导电性能稳定，长期使用不会出现氧化导致的接触不良问题，弹片的弹力控制在合理范围，装入电池后可以保持稳定的接触，即使出现轻微的晃动也不会出现断电重启的问题。
